回收 Keysight N1060A 精密波形分析仪，带宽 > 90 GHz

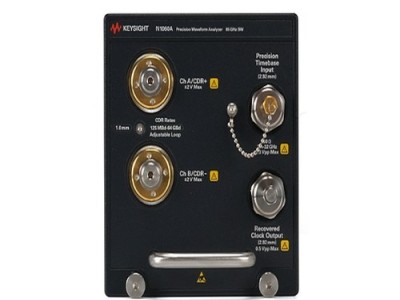

N1060A 精密波形分析仪
Keysight N1060A
主要特性和功能
出色的增益裕量有助于实现高仪器性能：带宽 > 90 GHz，剩余抖动 低达 50 fs，时钟恢复峰值和环路带宽可调
仪器的灵活配置可缩短开发时间：集成的时钟恢复模块可实现高达 64 GBd（112 Gb/s）（NRZ & PAM4）的数据速率，搭配集成的信号传感器可实现简单的单次连接“无触发”工作
利用抖动频谱分析和软件时钟恢复仿真等分析工具可缩短验证时间
N1060A通用规格
项目选件050选件085
带宽a，3 dB（用户可选）50 GHz，50 GHz，
70 GHz，
85 GHz和
95 GHz
（特征）
上升时间（10％至90％，根据TR = 0.35 / BW计算） 7 ps
（特性）
4 ps
（特性）
RMS噪声
特性0.7 mV（50
GHz）
0.7 mV（50 GHz）
1.1 mV（75GHz）
1.2 mV（85GHz）
1.6 mV（95 GHz）
1 mV（50 GHz）1 mV （50 GHz）
1.3 mV（75GHz）
1.6 mV（85GHz）
2.0 mV（95GHz）
比例因子（每格）
小1 mV /格
140 mV /格
DC精度（V G测量）
在校准温度±0.5°C下定。
（如果应用了硬件偏斜，则执行新的模块校准
。）
±2 mV（特性）
在校准温度±5°C时 定。±2 mV±（读数-通道
偏移）的4％
DC偏移范围（从屏幕中心开始参考）±560 mV
输入动态范围（相对于通道偏移）±560 mV
