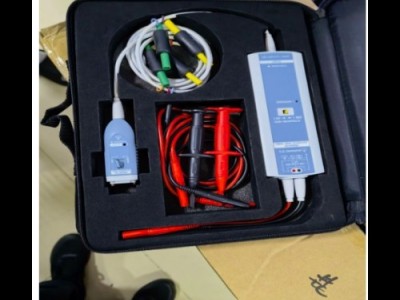

出售 横河 PBDH0150 高压差分探头
701927（PBDH0150），150MHz带宽高压差分探头，衰减比可设为50:1或500:1，*1400V峰值，可轻松测量浮地电压和差分电压，满足电力电子和机电一体化领域的测试需求。该探头标配一个平衡差分输入，用于通过一个单端输入与示波器连接(1MΩ输入阻抗)。适用于横河示波器机型：DLM2000、DLM4000、DLM6000、DL9000和SB5000系列(自动衰减比识别，前端供电。某些机型有使用限制。)由横河I/F探头接口驱动方便使用。
特征
*1400V峰值、150MHz带宽
• 峰值1400V，适用于测量电力电子和机电一体化领域中的浮地电压，例如变频器、电机和电源等。
• 带宽150MHz，支持高频高压测试。
标配1米延长线
• 标配1米延长线(2根)。(*1)
• 可在各种场合灵活使用，如恒温箱实验等。
• 使用延长线时，仍然可以保证100MHz的带宽。
• 设计时充分考虑了振铃抑制问题。
紧凑设计
• 与同类探头相比，尺寸减小、重量降低。体积约为横河700924的50%。
• 可以叠放，能在多通道测 量时有效利用实验室工作台空间。
探头衰减比自动识别和前端供电
• 衰减比可设为50:1或500:1，支持宽范围电压测量。
• 示波器能自动识别衰减比，减少了人为设置错误。(*2)
• 探头前端供电，使用起来更简单更方便。
探头前端可自由更换
• 除了标配的探针以外，还可以根据测量对象选择其他单独销售的4mm安全转接头。
(*1) 使用延长线时，频率带宽为100MHz(-3dB, 典型值)。
(*2) 由于示波器型号和固件版本不同，连接探头后有时可能无法自动识别衰减比。
输入类型 平衡差分输入
频率带宽 DC ~ 150 MHz (-3 dB)；
DC ~ 100MHz(-3dB, 典型值)（使用延长线时）
输入衰减比 50:1 和 500:1，用户可选
输入电阻/电容(典型值) 4MΩ+5pF(接地)
允许差分电压 500:1 ±1400V(DC+ACpeak)；50:1 ±140V(DC+ACpeak)
允许共模电压 ±1400V(DC+ACpeak)或1000Vrms
*输入电压(接地) ±1400V(DC+ACpeak)或1000Vrms
共模抑制比CMRR(典型值) -80 dB (60 Hz), -50 dB (1 MHz)
输出电压 ±2.8 V
输出阻抗 用于1MΩ输入的示波器
输出噪声 50mVrms(50:1)，300mVrms(500:1)
供电 仅可用Yokogawa探头接口
外型尺寸 174 mm x 58 mm x 27 mm
长度 大约 2.4 米
重量 大约500克
