keysight N1092C DCA-M 采样示波器（一个光通道和两个电通道）N1092C, N1092C,N1092C ，N1092C 完整技术方案支持！

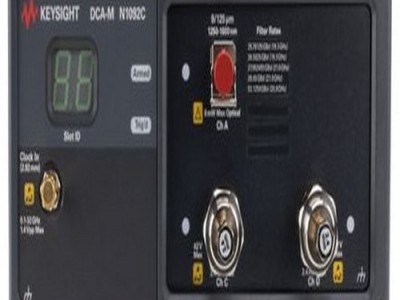

keysight N1092C DCA-M 采样示波器
主要特性和功能
低成本配置
高灵敏度，噪声 <5 uW
超快吞吐量，高达 250 kHz 采样率
的高数据速率分析，抖动 <200 fs
紧凑型设计减小体积
项目 说明
标称波长范围 830 至 1600 nm
工厂校准波长（OE 转换增益） 850/1310/1550 nm（± 20 nm）
参考接收机滤波器选件：
标准 N1092 包括滤波器以测试下列数据
速率
25.78 Gb/s（25/50/100 Gb 以太网）
26.56 Gb/s（400 Gb 以太网）
27.95 Gb/s（OTU4）
28.05 Gb/s（32x 光纤通道）
N1092-168 100GBASE-SR4 TDEC (12.4 GHz)
N1092-206 20.6 Gb/s
大光通道 –3 dBo 带宽为 28 GHz，可使用 32xFC 滤波器设置实现。在进行再认证期间，所测
得的频响数据符合性能测试 限对系统间测量不确定度的要求。
20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的灵敏度1
（特征 — 进行模板测试的
小平均功率）
–11.5 dBm –11 dBm –10 dBm
在 1310/1550 nm 时的灵敏度1
（特征 — 进行模板测试的
小平均功率）
–13 dBm –12.5 dBm –12 dBm
1. 通常表示受示波器噪声影响，理想眼图模板裕量将接近 0% 时的功率电平。提供非 定的品质因数，以对比
不同光通道的灵敏度。这些值可使用特征噪声值来计算。
TDEC 滤波器 20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的 RMS 噪声
特征 5 μW 7 μW 8 μW 9.5 μW
大值 7 μW 9 μW 10 μW 11 μW
在 1310 nm 时的 RMS 噪声
特征 3 μW 5 μW 5.5 μW 6 μW
大值 5 μW 7 μW 7 μW 8 μW
在 1550 nm 时的 RMS 噪声
特征 3.5 μW 5 μW 5.5 μW 6 μW
大值 5.5 μW 7.5 μW 7.5 μW 8.5 μW
14 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
比例系数（每格）
小值 5 μW
大值 500 μW
CW 精度（单标记，以平均功率监测为参考）
单模 ± 30 μW ± 3% ± 连接器不确定度
连续波偏置范围（以距离屏幕底部两格为基准） 0 mW 至 3 mW
ADC 分辨率 16 位
平均功率监测 -30 至 0 dBm
平均功率监测精度
单模 ±5% ±200 nW ±连接器不确定度
多模（特征值） ±10% ±200 nW ±连接器不确定度
由于模式填充条件的变化，多模光纤中测得功率的变化将会大于单模光纤中的测得功率。
如果用户需要进行 的功率测量，可使用光功率计进行多模功率测量。
用户校准的精度（假设连接器始终连接）
单模 ±3% ±200 nW ± 功率计不确定度，温度
变化 < 5 ℃
多模（特征值） ±10% ±200 nW ± 功率计不确定度，温度
变化 24 dB
N1092A/B/D 光通道技术指标
15 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
电输入通道
输入连接器
2.4 mm（阳头）
带宽，3 dB（用户可选） 20、33、40 和 501
GHz（特征值）
跳变时间（10% 至 90%，从 TR = 0.35/带宽中计算得出）
20 GHz 带宽 17.5 ps（计算值）
33 GHz 带宽 10.6 ps（计算值）
40 GH 带宽1 8.8 ps（计算值）
50 GH 带宽1 7.0 ps（计算值）
通道间偏移范围
± 100 ps
有效值噪声
20 GHz 带宽 310 μV（特征值）
33 GHz 带宽 450 μV（特征值）
40 GHz 带宽1 500 μV（特征值）
50 GHz 带宽1 600 μV（特征值）
RMS 噪声（大值） 700 μV（50 GHz 带宽设置）
比例系数（每格）
小值 1 mV/格
大值 100 mV/格
直流精度（V G 测量值）
20, 33, 40, 50 GHz ± 1.15 mV（特征值）
20, 33, 40, 50 GHz ± 2 mV ±（通道偏置读数）的 4%
ADC 分辨率 16 位
直流偏置范围
以屏幕中心为基准 ± 500 mV
输入动态范围
相对于通道偏置 ± 400 mV
大输入信号
± 2V (+16 dBm)
额定输入阻抗
50 Ω（特征值）
反射（上升时间为 30 ps）
20%（特征值）
1. 40 GHz 和 50 GHz 性能仅在配以 N1094 选件 050 和 N1092C/E 时可提供。
N1092/4 电通道技术指标
N1092/4 时钟触发输入技术指标
项目 说明
时钟输入带宽1 0.5 至 28.5 GHz
时钟输入灵敏度 200 mVpp
大输入信号 2.6 Vp-p
标称阻抗（交流耦合） 50 Ω
时钟输入连接器 2.92 mm（阴头）
1. 当通道子速率时钟的输入数据速率超过 500 Mb/s 并且时钟分频比为 2 的幂时（例如，2，4，8，16……），
小时钟输入频率可降至 100 MHz。
16 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
N1092/4 水平时基技术指标
