出售 Agilent 8753E 网络分析仪 频率范围：30kHz~6GHz(选件006)
产品名称： 射频网络分析仪

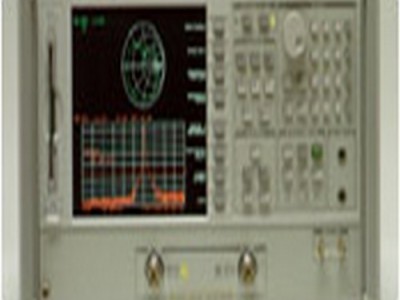

产品型号： Agilent HP8753E
产品介绍： 频率范围：30kHz~3或6GHz
带有固态转换的集成化S参数测试装置,
达110dB的动态范围,
快的测量速度和数据传递速率,
大屏幕LCD显示器加上供外部用的VGA输出,
同时显示所有4个S参数,
将仪器状态和数据存储/调用到内置软盘驱动器,
可选用的时域测量和扫描谐波测量,
HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了 的结合。8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。 网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。便于使用的 功能键能迅速访问各个测量功能。可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。为了驱动更大的外部，以便于观察，增加了与VGA兼容的输出。
较好的通用性和性能
测试端口输出
频率特性
范围：
30kHz~3GHz(标准)
30kHz~6GHz(选件006)
300kHz~3GHz(选件011)
30kHz~6GHz(选件011、006)
分辩率：1Hz
精度：±10ppm(在25℃±5℃时)
输出特性
功率范围：
－85~+10dBm；
－85~+8dBm(选件075)
分辩率：0.05dB
扫描范围：25dB
电平精度：±1.0dB(相对于0dBm输出电平)
电平线性(30kHz~300kHz典型值)
(－15~+5dBm)±0.2dB
(+5~+10dBm)±0.5dB
阻抗：50Ω(标准)；75Ω(选件075)
二次谐波：在+10dBm处<－25dBc(16MHz~3GHz)
三次谐波：在+10dBm处<－25dBc(16MHz~2GHz)
非谐波寄生信号(典型值)
与混频器有关的非谐波寄生信号：在+10dBm处<－30dBc
测试端口输入特性
频率范围：30kHz~3GHz(标准) 30kHz~6GHz(选件006)
平均噪声电平
3kHz BW: －82dBm(<3GHz), －77dBm(3~6GHz)
10Hz BW: －102dBm(<3GHz), －97dBm(3~6GHz)
大输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)
谐波：(选件002)
二次谐波：在+8dBm处为<－15dBc
三次谐波：在+8dBm处为<－30dBc
谐波测量精度（在25℃±5℃时）：
16MHz~3GHz: ±1dB
3GHz~6GHz: ±3dB(带选件006)
谐波测量动态范围 －40dBc(输出=－10dBm，输入<－15dBm)
群延迟特性
范围：1/(2× 小孔径)
孔径(可以选择的)
大：频率间隔的20%
小：(频率间隔)/(点数-1)
群延迟精度(单位为秒)： ±(相位精度)(单位为度)/(360×孔径(Hz))
结构特性
尺寸：425(宽)mm×222(高)mm×457(长)mm
重量：净重21公斤
