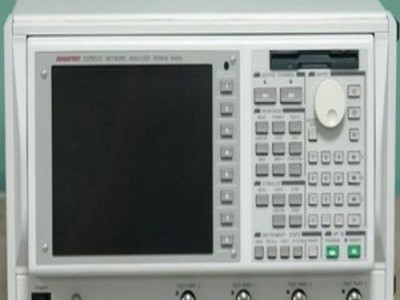

供应 Advantest R3765CG 网络分析仪 300kHz至3.8GHz
Advantest R3765CG 3G矢量网络分析仪|
爱德万网络分析仪|300kHz至3.8GHz
特点：
·频率范围：300kHz～3.8GHz (R3765CG)
· 300kHz～8GHz (R3767CG)
·越的多端口器件测量
·高速扫描时间：150μs/点(在2端口全校准条件下)
·内置3端口或4端口测试装置(选件)
·软件夹具(选件)
·阻抗转换(选件)
·端口转换(选件)
R3767CG/R3765CG网络分析仪技术指标
测量性能
扫描通道 2通道 (CH1，CH2)
显示通道 4通道(CH1，CH2，CH3，CH4)
轨迹 2轨/通道(8踪显示)
测量参数 S11，S21，S12，S22
OPT.11/13：S11，S22，S33，S21，S12，S31，S13，S23，S32
OPT.14：S11，S22，S33，S44，S21，S31，S41，S12，S32，
S42，S13，S23，S43，S14，S24，S34
根据参数算出阻抗(Z)，导纳(Y)计算
测量格式直角坐标表示：振幅(线性/对数)，相位，群延时，VSER，
复数(实部/虚部)
史密斯图：光标值，线性/对数，相位，复数(实部/虚部)，R+jX，
G+jB
Polar极坐标表示：光标值，线性/对数，相位，复数(实部/虚部)
信号特性
频率范围：300kHz～3.8GHz (R3765CG)
300kHz～8.0GHz (R3767CG)
OPT.12/13 (R3765CG)：
300kHz～3.8GHz
设定分辨率：1Hz
测量分辨率：±0.01ppm
精度：±10ppm (23+5℃)
温度稳定度：±7.5ppm (0～55℃，代表值)
长时间稳定度：±3ppm (年，代表值)
输出范围：+10dBm～-10dBm
OPT.12/13：+4dBm～-16dBm
OPT.14：+8dBm～-10dBm
OPT.10/10+11：+5dBm～-15dBm (ATT FIX)
+5dBm～-75dBm (ATT AUTO)
OPT.10+12/10+13：-1dBm～-21dBm (ATT FIX)
-1dBm～-81dBm (ATT AUTO)
OPT.10+14：+3dBm～-15dBm (ATT FIX)
+3dBm～-75dBm (ATT AUTO)
