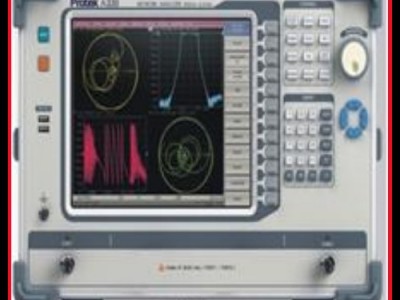

供应 Protek A338 矢量网络分析仪300KHz -8.5GHz
Protek A338 Protek A338 矢量网络分析仪
韩国GSI 8G矢量网络分析仪Protek A338
矢量网络分析仪
技术规格
型号 A3338
测量范围 阻抗 50Ω(70Ω)
测试端口连接器 N-type, female
测试端口数 2
频率范围 300KHz to 8.5GHz
全部连续波形频率精度 ±5×10-6
频率分辨率 1mHz
测量点数 2 to 10001
IF带宽 1Hz to 30KHz(以1/1.5/2/3/5/7步进)
动态范围(IF带宽10Hz) 130dB, typ. 135dB
测量速度 每个点测量时间 125us
源到接收端口转换时间 10ms
相对测量点数的典型扫描时间
测量点数 51 201 401 1601
开始300KHz,停止10MHz,IF带宽30KHz
未校正 13ms 52ms 104ms 413ms
全二端口校准 46ms 123ms 226ms 844ms
开始10MKHz,停止3.2GHz,IF带宽30KHz
未校正 7ms 27ms 53ms 207ms
全二端口校准 34ms 73ms 125ms 434ms
测量精度 传输测量精度(幅值/相位) +15dB to +5dB 0.2dB/2°
+5dB to －50dB 0.1dB/2°
－50dB to －70dB 0.2dB/2°
－70dB to －90dB 1.0dB/2°
反射测量精度(幅值/相位) 0dB to －15dB 0.4dB/4°
－15dB to －25dB 1.5dB/7°
－25dB to －35dB 4.0dB/22°
迹线稳定性 迹线噪声幅值(IF带宽3KHz) 1mdB rms
温度依存(每一度的温度变化) 0.02dB
一般特性 工作温度范围 +5℃ to +40℃
存储温度范围 －45℃ to +55℃
湿度 90% at 25℃
大气压力 84 to 106.7kPa
电源 100 to 240 VAC/47 TO 63Hz
功率消耗 30W
认证 CE
尺寸 426×222×270mm
重量 10.6kg
标记功能 标记搜索 搜索 大值， 小值，峰值，左峰值，右峰值，目标值，目标左值，目标右值，带宽参数
标记搜索 附加特性 搜索范围设置：特定值踪或单一操作搜索功能
通过标记设置参数 通过标记的激励值设置开始、停止、中心频率，通过标记的响应值设置参考电平
测试
端口
输出 匹配(无系统误差校准下) 15dB 测试
端口
输入 匹配
(无系统误差校准下) 25dB
功率范围 -45dBm to +10dBm 大安全输入电平 +26dBm
功率精度 ±1.0dB 大安全输入直流电压 35V
功率分辨率 0.05 dB 0噪声电平(定义为 本底噪声的有效值IF带宽10Hz) －120dBm
谐波失真 －30dBc
