Agilent E4991B 回收 阻抗分析仪 1 MHz 至 500 MHz/1 GHz/3 GHz

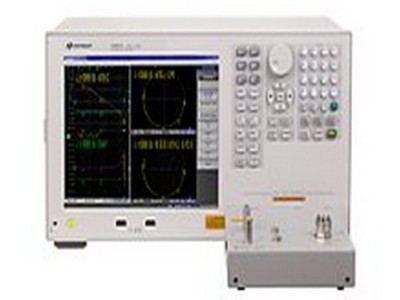

Keysight Agilent E4991B 阻抗分析仪，1 MHz 至 500 MHz/1 GHz/3 GHz
主要特性与技术指标 ?3 种频率选件：1 MHz 至 500 MHz/1 GHz/3 GHz，可升级
?±0.65% 基本精度和 120 m? 至 52 k? 阻抗范围（10% 测量精度范围）
?测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、Vac、Iac、Vdc1、Idc1（1. 需要选件 001）
?内置直流偏置（选件 001）：0 V 至 ±40 V，0 A 至 ±100 mA
?10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线
?数据分析功能：等效电路分析、 线测试
?介电/磁性材料测量（选件 002） ：|εr|、εr'、εr''、tanδ(ε)、|μr|、μr'、μr''、tanδ(μ)
?温度特征测量（选件 007)和可靠的晶圆上测量（选件 010）功能
描述
E4991B 阻抗分析仪具有 1 MHz 至 3 GHz 的频率范围，可在宽阻抗范围内提供 0.65% 的基本精度，并且内置 40 V 直流偏置源（选件 001）。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。
3 种频率选件（1 MHz 至 500 MHz/1 GHz/3 GHz）以及频率升级选件使您可以根据新的 额度选购适合的选件。
材料测量选件提供温度特征分析功能（选件 007），并能够直接得到介电常数和导磁率的读数（选件 002）。
探头台连接套件（选件 010）可在高达 3 GHz 的频率范围内提供精 的晶圆上或微型元器件阻抗测量解决方案。
E4991B 支持多款测试附件，因此能够降低测量复杂性并提高可靠性。
无论您是从事研发、质保还是质检工作，E4991B 都可以帮助您出色地表征和测试电子元器件、半导体器件和材料。
应用示例：
?无源元器件：电容器、电感器、铁氧体磁珠、电阻器或晶体/陶瓷谐振器等芯片元器件的阻抗测量。
?半导体元器件：变容二极管的 C-V 特征分析和等效串联电阻测量。
?介电材料：塑料、陶瓷和印刷电路板的介电常数和损耗因数测试。
?磁性材料：铁氧体、非晶体和其他磁性材料的导磁率和损耗因数测试。
