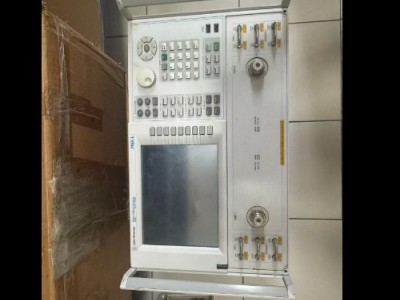

这台设备是是德科技（Keysight）N5230C PNA-L 矢量网络分析仪，属于安捷伦PNA系列平台，专为满足通用网络分析需求而设计，广泛应用于研发和生产环境。
它是一款功能强大的微波网络分析仪，能够以极高的精度测量射频和微波器件的线性特性。其核心优势在于提供了性能与成本之间的理想平衡，既能满足严苛的研发测试需求，也适用于高效的量产环境。
| 参数项 | 规格指标 |
|---|---|
| 型号 | N5230C |
| 频率范围 | 300 kHz 至 13.5 GHz（此图中标签明确标注） |
| 端口配置 | 2端口或4端口（此型号通常提供两种配置） |
| 动态范围 | 系统动态范围约108–110 dB，接收机动态范围达122 dB |
| 迹线噪声 | < 0.006 dB RMS（选件22x） |
| 测量速度 | 每点4至9微秒 |
| 测量通道 | 最多32个通道，每通道最多16,001个测量点 |
| 校准支持 | 支持TRL/LRM校准，适用于晶圆、夹具和波导测量 |
| 连接器 | 3.5mm（插入式） |
应用领域
主要功能与应用
- 高精度S参数测量：可精确测量射频和微波器件的增益、驻波比、回波损耗等关键参数。
- 多端口器件测试：适用于滤波器、双工器、RF模块等多端口平衡元件的测试。
- 广泛的应用领域：支持混频器、天线、毫米波器件、噪声系数、非线性器件等的测试。
- 灵活的配置选项：支持多种频率范围和端口配置，满足不同测试需求。
- 这台仪器以其高动态范围、低迹线噪声和快速的测量速度，成为射频和微波器件性能测试与分析的理想选择。
