项目概况

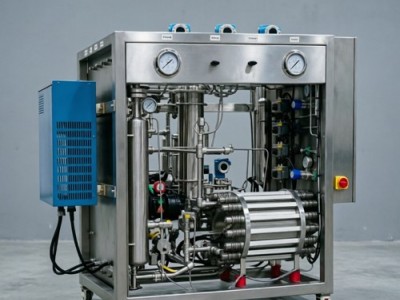

提供一套设计产量为10Nm3/h的碱性水电解制氢系统。设备按照框架式结构设计、制造，按照常规制氢站方式，用户需要提供制氢设备,货期3-4个月
PLC 选用技术成熟、运行稳定可靠的德国SIEMENS公司产品，确保整套制氢系统安全、稳定、正常运行。整套系统由CPU模块，模拟量输入输出模块和开关量输入输出模块，电源模块等组成。提供Profibus DP和modbus 485通讯接口。
1.2、制氢设备参数
设备的型号：AKH10/1.0-01
设备数量：1 台
氢气产量（20℃）：10Nm³/h
氧气产量（20℃）：5Nm³/h
氢气纯度：≥99.8% (粗氢)
氧气纯度：≥98.5% (粗氧)
氢气含湿量：(此处原文空白)
工作压力：1.6MPa
工作温度：85±5℃
工作条件：室温、常压
直流电耗：≤4.5KWh/Nm³
调节范围：30%-百fen百%
控制方式：PLC 全自动控制方式，上位机显示、报警、记录等。
1.3、氢气纯化装置参数：
设备的型号：AKH10/1.0-02
设备数量：1 套
氢气处理量：10Nm³/h
设计压力：1.8MPa
工作压力：0.4MPa
工作条件：室温、常压
产品氢气纯度：≥99.9% (纯氢)
产品氢气露点：≤-55℃
1.4、公用工程条件（水、电、气用量）
1.5.1 配电要求:
序号 功率 频率 电压 相线 应用设备
1 70KW 50Hz 380V 三相四线 整流变压器
2 10kW 50HZ 380V 三相四线 配电控制柜
1.5.2制氢设备仪表用气:
压缩空气或氮气，要求无油，无尘，无水
项目 单位 指标 备注
压力 MPa (G) 0.4-0.6
露点 ℃ 比环境温度低 10℃
用量 m³/h 2
1.5.3 RO水(制氢原料水)
项目 单位 指标 备注
电导率 μs/cm ≤0.2
Fe2+ mg/L ≤1
Cl- mg/L ≤1
悬浮物 mg/ l <1
压力 MPa 0.2-0.3
用量 L/h 10
1.4.5 氮气
氮气总用量10Nm3/次，设备调试时吹扫、气密性实验、设备长期不运行时使用。
1.4.6调试辅料的要求
配制电解液所需KOH的品质要求：氢氧化钾要求纯度不低于分析纯
名称 指标要求
含量(KOH)% ≥85.0
碳酸盐(以 K2CO3 计) % ≤3.0
澄清度试验 合格
氯化物(Cl) % ≤0.025
硫酸盐(SO4) % ≤0.01
总氮量(N) % ≤0.005
磷酸盐(PO4) % ≤0.01
硅酸盐(SiO3) % ≤0.1
钠(Na) % ≤2.0
镁(Mg) % ----
铝(Al) % ----
钙(Ca) % ≤0.02
铁(Fe) % ≤0.002
镍(Ni) % ----
重金属(以 Pb 计) % ≤0.003
每套制氢设备氢氧化钾的用量KOH ：按需; （甲方提供）
