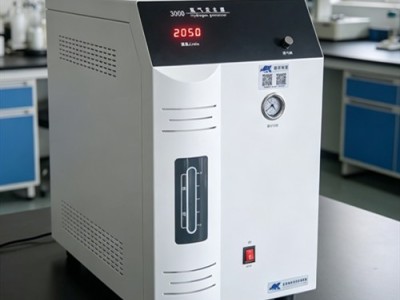

一.概述
AK-H5000 型高纯氢气发生器适用于国内外各种气相色谱仪；广泛用于石油、化工、煤炭、医药、 食品、饮料酒、环保、室内检测、卫生、检疫、电力、高校等实验室分析检测部门。高纯氢气 发生器是由电解分离池、开关电源、储液罐、压力控制、干燥净化、流量显示等系统组成。本仪器的 “心脏”电解分离池为多组筒式结构。制氢、排氧可同时进行，其电解面积超大、池温低、性能好、 纯度高之优点。本仪器设有不返液装置，可有效的保证仪器无返液现象。
二．主要技术参数
1.电源电压：220v 50Hz
2.产气纯度：99.99%（相对含氧量）
3.输出流量：0-5000ml/min（可通过用气设备流量阀控制产气量，如无控制阀可出厂前加装）
4.输出压力：0.4Mpa（需特殊压力时,在出厂前通知厂方另定）
5.功率：2500W
6.环境温度：0-40℃ 相对湿度<85%
7.环境条件：无大量粉尘及腐蚀性气体
8.外型尺寸：800×580×720mmmm(Ｌ*Ｗ*Ｈ)
9.重 量：约 55Kg
注：连续使用 30 分钟以上，应降低为产气的 75%以内，防止机器满负荷运载过热。
三.仪器特点：
1.操作简单，只需启动电源开关，即可产气，输出压力稳定，流量由 LED 数码显示，更直观醒目。
2.日常使用只需补充蒸馏水，可连续使用，也可间断使用。
3.仪器使用电源串连电池技术，可有效降低池内温度。
4.设有不返液装置，可有效的保证仪器无返液现象。
5.有冷凝装置，有效的保证了气体质量。
6.有缺液报警，使用更安全。
四.使用方法和联机
1.把仪器从包装箱中取出，先检查外观及内部有无因运输造成的严重损伤等异常现象，再核对电源线、
配件是否齐全。
2.开机的准备和联机：
○1 配制电解液：将 2000 克电解试剂分为多次蒸馏水稀释，待溶解冷却后注入注液口内（池体容积 为 22.0L），（注液口位于仪器顶部，临时取下盒盖，即可注液）盖上池口盖后方可工作.
○2 接通电源启动开关，仪器流量显示应为：5000 ml/min±5%
○3 开机正常，用密封压帽将输出口拧紧，不漏气。
○4 开机 3 分钟左右，压力指示为±0.4Mpa，LED 数码显示接近为 “0000”表示仪器正常，否则漏气， 用皂液检漏后排除。
○5 关闭电源，将输出口上的密封压帽取下，用Φ3 管道与使用的仪器连接并保证密封不漏气。每天工作 完毕只需关闭电源开关即可。
五.注意事项
1.从侧面观察变色硅胶变色情况，当变色程度超过 70%请及时更换，先关闭电源，旋松前面板排气旋钮， 压力回零后把变色硅胶管顺时针方向旋下进行作业，然后再按反方向安装好，确保密封。
2.仪器 LED 数码显示值仅供参考，它是由电解电流转换而来，故流量显示在十位数上有±2 变化亦为 正常。
3.工作过程中要消耗蒸馏水，当液位低于设定值时内部控制系统会自动发出信号从而启动水泵给电解 槽补水，直至达到液位上线时系统会再次发出信号使补水停止。本仪器的自动补水设置安全实用，节省了人力又减少了仪器因缺水引起的故障。只要保证足够的（外配）水源，就可实现无人值守。因电解时不消耗电解剂，所以只补充蒸馏水（建议 9-12 个月更换电解液一次，重新配制，方法同前）。
六.特别提示
1.如发现流量显示指示的流量小，一般说是电解浓度过低，导电不好造成的，应及时更换电解液。
2.连续 15 天以上不使用时应抽出电解液。
3.仪器后面右下方冷凝水出口一个月打开一次进行排水。
七.随机备件
1.密封压帽 M8×1 4 个
2.橡胶 O 型圈 Φ6×1.9 21 个 Φ40×4 4 个
3.电源线 1 条
4.电解试剂一份（配置电解液用） 2000 克
5.净化器 1 个
6.水管 2 米
7.使用说明书，合格证 1 份
