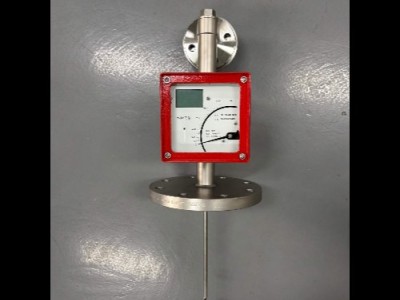

弹簧式浮筒液位计

SHL5浮筒液位计是根据阿基米德定律和磁耦合原理设计的液位和界位测量仪表，采用全金属结构设计，耐高温高压、防腐。HART智能型指示器采用国外信号采集处理芯片，模块化设计，无传动机构变送器，无磁滞后，具有数据恢复、数据备份、掉电保护及错误自诊断功能，通过HART通讯手操器可进行参数组态和现场调整。产品坚固简洁、使用寿命长，用于石油、化工、冶金、电力、医药、食品、造纸等行业液体的测量与过程控制。

浮筒液位计技术参数：

·电远传本安防爆型ExiaⅡCT6、电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6

·供电电源

标准型：二线制24VDC供电

交流型：交流220VAC供电

·输出信号

二线制24VDC供电，4-20mA标准电流信号输出

二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议

报警输出：上限或下限液位报警

集电极开路输出（较大100mA 30VDC内部阻抗100欧）

继电器输出（触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）

·精度：±1.0%，±1.5%，±2.0%，

·防护等级：IP65，IP67

·电气接口：M20×1.5，1/2”NPT

·主体材质：304SS，316SS，316L，哈氏合金C4

·浮筒悬挂高度

标准型：340mm

定制型：按照用户要求

·界面测量两种介质密度差≥150g/L

·介质压力

标准型：≤4.0MPa

高压型：≤25MPa

·介质温度

就地型：-40～ 400℃

远传型：-40～ 200℃

远传高温型：200～ 400℃

·环境温度：-40℃～ 70℃

·量程：300-6000mm水

应用领域

由于其结构坚固、耐高温高压、且特别适合界面测量，它在以下领域有着不可替代的应用：1. 石油与化工行业 (最主要的应用领域)这是弹簧式浮筒液位计应用最广泛的地方，主要用于高温、高压、粘稠或易燃易爆介质的测量。液化气 (LPG) 储罐：测量液化石油气、液氨、液氧等液化气体的液位。2. 电力与能源行业在电厂中，弹簧式浮筒常用于关键的辅机系统。汽轮机油箱 ：监测汽轮机润滑油箱的液位。密封油高位槽：发电机氢密封油系统的液位控制。
