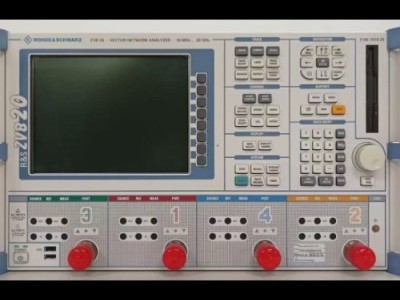

供应德国罗德与施瓦茨 Rohde & Schwarz ZVB20 矢量网络分析仪，工作频率范围为 10MHz 至 20GHz，适用于无源器件和有源器件的射频特性测试。仪器具备多端口测量、平衡器件测试、快速数据采集及远程控制等功能，可满足电子研发、通信设备测试及生产检测等应用需求。
一、产品基本信息
品牌：罗德与施瓦茨（Rohde & Schwarz）
型号：ZVB20
产品名称：矢量网络分析仪
频率范围：10MHz 至 20GHz
仪器类型：射频微波测试仪器
外形尺寸：约 44cm × 23cm × 35cm
重量：小于 20kg
端口配置：根据具体机型及配置确定
二、主要技术特点
1. 测量点数：每条测量轨迹最多支持 20001 个测量点。
2. 动态范围：优于 123dB，具体指标与测量条件有关。
3. 功率扫描范围：50dB。
4. 扫描速度：201 点频率扫描时间可低于 4.5ms，具体取决于测量设置。
5. 通道切换：通道间切换时间可低于 1ms。
6. 设置切换：设置切换时间可低于 10ms。
7. 数据传输：支持测量数据传输及远程控制，具体性能取决于接口和系统配置。
三、核心功能
1. 多端口测量
支持不同端口配置，可用于多端口射频器件测试，并可根据仪器配置实现多个测试任务的并行测量。
2. 平衡器件测试
支持平衡器件的测量与分析，可应用于差分电路、通信模块及相关射频器件的研发测试。
3. 多种校准方式
支持多种网络分析仪校准方法，可根据被测器件、测试夹具及实际测量要求选择合适的校准方案。
4. 快速数据采集
具备快速频率扫描及测量数据处理能力，适用于研发实验室和生产测试环境。
5. 远程控制与数据传输
支持 GPIB 和 LAN 等接口，可用于自动化测试系统集成及测量数据传输。具体接口以实机配置为准。
6. 测量数据分析
支持多条测量轨迹及多通道管理，可用于分析器件的频率响应、传输特性和反射特性。
四、主要应用领域
1. 射频微波无源器件测试
2. 滤波器插入损耗及回波损耗测试
3. 天线阻抗匹配与反射特性分析
4. 放大器增益及传输特性测试
5. 通信模块及射频电路研发
6. 多端口器件和平衡器件测试
7. 射频连接器及微波元器件生产检测
