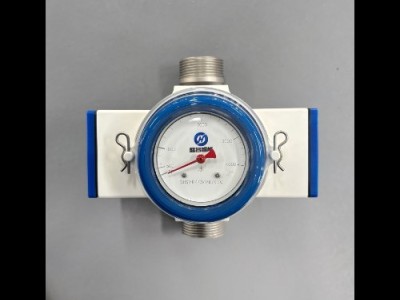

靶式流量开关属于机械式流量监测装置。适配润滑油、液压油等油类介质，用于管道流量有无监测、低流量断流保护，保护油泵、主机、轴承等设备，避免缺油干磨造成设备损坏。
工作原理
管道内油液流动冲击靶片；流量减小或者断流时，靶片复位，开关信号切换，向控制系统反馈流量异常，联动报警或者停机。靶片规格可以根据管道口径、介质密度调整。
产品特点
- 机械式结构，无源触点输出，可靠性强
- 适配润滑油、液压油等油类介质，管道油流监测保护
- 流量阈值现场可调，水平、垂直管道均可安装
- 耐温耐压性能良好，抗杂质能力强
- 开关信号可直接接入 PLC、报警指示灯，接线简单
技术参数
- 介质：润滑油、液压油等液体
- 连接方式：螺纹 / 法兰可选
- 输出形式：无源开关触点
- 壳体材质：PP
- 靶片材质：不锈钢
- 介质温度：常温至高温可选
- 压力等级：常规1.6MPa
安装注意事项
- 安装位置保证管道内介质满管，避免空管误触发
- 上游预留直管段，减少涡流对靶片的干扰
- 介质含大量硬质颗粒工况，前端建议加装过滤器
- 安装完成后现场校准动作流量值
应用领域
机械设备润滑油路监测，断油保护
液压系统管路流量监控
发电机组、离心机供油保护
冷却管路油液流量检测
