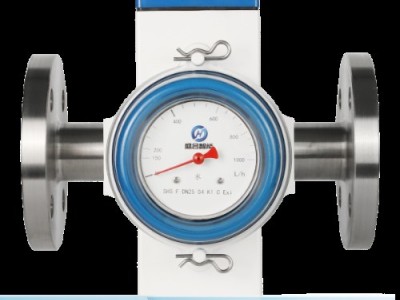

产品简介
管道串联式靶式流量开关，属于直通管段结构，直接串联接入管路使用。依靠流体冲击内部靶片触发开关信号，只监测流量通断状态，不做连续流量计量；输出无源触点信号接入 PLC 控制系统，实现低流量、断流报警与设备联锁保护。
自带一体式测量管段，相比插入式流量稳定、广泛应用化工、造纸、水处理、机械设备冷却水回路监控。
工作原理
介质流经直通管段，水流冲击靶片产生推力；流量高于设定阈值，推力克服弹簧预紧力，开关发生动作。
当流量低于设定值或者断流时，弹簧带动靶片复位，向外输出开关信号，及时预警并联动保护后端设备。
产品特点
- 直通串联安装，整体管段一体结构，无需现场开孔，杜绝渗漏隐患；
- 动作流量现场可调，一组转换触点，常开 NO、常闭 NC 按需选用；
- 接液材质可选 304/316L 不锈钢，适配清水、弱腐蚀性介质；
- 可耐受少量细小杂质，不易轻易卡堵；
- 纯机械结构，无需供电，抗振动，适合泵体周边工况；
- 维护简单 。
技术参数
- 安装形式：管道串联直通式
- 公称通径：DN15-DN200 （支持定制）
- 连接方式：螺纹、法兰可选
- 接液材质：304 不锈钢 / 316L 不锈钢
- 工作压力：常规1.6MPa
- 介质温度：-20℃ ~120℃
- 输出信号：开关量信号
- 防护等级：IP65
应用领域
✅ 各类泵、搅拌设备冷却水监控
✅ 造纸工艺冷却水路断流保护
✅ 盐化工、环保设备循环水监测
✅ 冷水机组、润滑油管路流量保护
