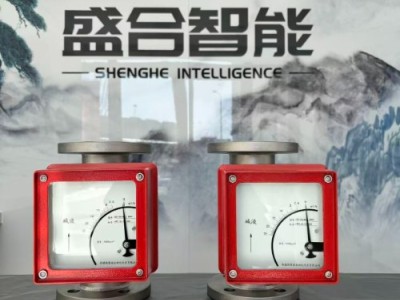

一、结构与流向
- 流向：从上往下流液体从顶部进口进入 → 流过浮子与锥管 → 从底部出口流出。
- 结构：垂直安装，锥管在上、下出接口。
二、工作原理
和普通浮子流量计一样，靠浮力与重力平衡：
- 液体从上向下流过浮子
- 流量越大，对浮子的作用力越大，浮子被托起越高
- 浮子稳定位置对应的刻度，就是实时流量值
| 仪表型号 | SHF | |
| 主体材质 | 304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 | |
| 安装形式 | 垂直安装，自下向上 | |
| 垂直安装，自上向下 | ||
| 水平安装，自左向右或自右向左 | ||
| 底侧安装，底进侧出 | ||
| 侧侧安装，侧进侧出 | ||
| 指示器 | 现场就地瞬时流量指示 | |
| 现场就地瞬时流量指示，带上下限位警报 | ||
| 远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆 | ||
| 远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 | ||
| 3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 | ||
| 测量范围 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
| 上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | |
| 介质温度 | 就地型 | -40℃～+300℃ |
| 远传型 | -20℃～+80℃ | |
| 环境温度 | 就地型 | -40℃～120℃ |
| 远传型 | -20℃～70℃ | |
| 精度 | 就地型 | ±1.5%，±2.0% ，±2.5% |
| 远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% | |
| 量程比 | 10：1 | |
| 防护等级 | IP65 IP67 | |
| 防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 | |
| 电缆接口 | 本安型：M20×1.5 隔爆型：1/2”NPT | |
| 公称压力 | DN15-DN50 4.0Mpa | |
| DN80-DN200 1.6Mpa | ||
| 夹套形式 | 保温夹套、冷却夹套 | |
| 连接形式 | 法兰连接 标准HG/T20592-2009 | |
| 附件 | 1磁过滤器 2直管段 | |
应用领域
SHF金属管浮子流量计适用于各种流体（如液体、气体）的精确测量，广泛应用于石油、化工、食品、制药、水处理、环保等领域。无论是大型工厂还是小型企业，金属管浮子流量计都是您实现高效、精准流量测量的得力助手。
