产品概述

水中的有机物含量是评价水质时绕不开的一项指标。它不像浑浊度那样一眼可见，也不像余氯那样容易被察觉，却会在药品中留下杂质、在芯片表面留下污点、在锅炉管壁留下结垢。要把这些有机物统一衡量，行业内采用的办法是测定总有机碳（Total Organic Carbon，英文缩写TOC），也就是水样中全部含碳有机物的总量。在线型总有机碳（TOC）分析仪BC-50A针对的正是这项工作：它既可以接入制水系统的管路做连续监测，也可以取样后在实验室完成检测，帮助使用单位随时掌握水质的有机污染水平。

BC-50A采用电导率差值检测技术，对有机碳的响应比较灵敏，单次测试的响应时间短。仪器在检测方案的设计上参考了国家有关法规与标准的要求，适用于制药用水、注射用水、超纯水以及去离子水的在线监测与离线检测。

从使用方式看，BC-50A支持两种工作模式。在线模式下，仪器安装在纯化水或注射用水的分配系统管路上，自动进样、连续分析，水质出现波动时能及时给出信号；离线模式下，操作人员取样后在实验室检测，一台设备可以服务多个取样点，适合批次检测与验证工作。两种模式配合使用，可以把日常监测与数据复核衔接起来。

对于需要长期跟踪水质变化的用户来说，仪器的稳定性与数据可追溯性同样重要。BC-50A在测试参数输出、数据存储和接口方面做了安排，便于把检测结果纳入到日常的质量记录体系中。

总有机碳（TOC）是什么，为什么要做在线监测

总有机碳是水样中含碳有机物的总量指标。农药残留、工业溶剂、微生物代谢产物、天然腐殖质，凡是含碳的有机化合物，都会计入TOC。它不区分具体是哪一种有机物，而是给出一个总量数字，因此适合作为水质的综合性监控指标。

与常见的化学需氧量（COD）、生化需氧量（BOD）相比，TOC检测有几个不同之处。它衡量的是碳的总量，不受氧化剂种类和微生物活性的影响，结果的一致性较好；检测周期短，通常几分钟到十几分钟即可出结果，而COD、BOD往往需要数小时；现代TOC检测多采用紫外氧化这类物理手段，对化学试剂的依赖程度低，废液处理压力也小。

在制药行业，TOC的意义更加明确。根据《中国药典》2020年版四部 通则0682《制药用水中总有机碳测定法》，纯化水与注射用水的总有机碳限值为不得过0.50mg/L，也就是500μg/L，通常也写作500ppb。美国药典USP<643>、欧洲药典EP 2.2.44对TOC的要求与此一致。这项指标被纳入《药品生产质量管理规范》（GMP）的日常监控范围，成为制药用水质量控制中需要长期跟踪的参数。

水的TOC值出现趋势性升高，常常是水系统里微生物繁殖的早期信号，因为微生物的代谢会产生有机副产物。把TOC与微生物限度等指标放在一起观察，更容易提早发现隐患。

这正是在线监测受到重视的原因。人工取样检测只能反映取样那一刻的情况，两次检测之间的水质变化无法看到；在线仪器连续工作，能够把整段时间的水质变化记录下来，一旦超过设定限值便发出提示，便于操作人员及时处理。

工作原理

BC-50A的核心思路是先把水样中的有机物转变成可测量的物质，再通过电学信号换算出浓度。整个过程分为氧化与检测两个环节。

氧化环节采用紫外氧化原理。仪器用紫外光照射水样，将样品中的有机物氧化为二氧化碳（CO₂）。紫外光携带的能量可以打断有机物分子内部的化学键，使有机碳逐步转化为二氧化碳。

检测环节采用直接电导率法。二氧化碳溶入水中会生成碳酸，使水的电导率发生变化，变化幅度与水样中的碳含量之间存在对应关系。仪器分别测量经过氧化反应的样品（对应总碳TC）与未经氧化反应的样品（对应总无机碳TIC）的电导率，用两者的差值来测定总有机碳含量，即：

总有机碳（TOC）＝总碳（TC）－总无机碳（TIC）。

整个分析流程可以概括为几步：水样进入反应与检测单元；紫外光照射完成氧化；电导率传感器分别采集氧化前后的信号；仪器计算差值并按算法换算为TOC浓度；结果在屏幕上显示，并可通过打印机输出。

需要说明的是，水样中的无机碳（碳酸盐、碳酸氢盐和溶解的二氧化碳）会对测量造成干扰，差值法的作用正是把无机碳的部分扣除，得到有机碳的净含量。药典对TOC测定方法的要求也包含这一点：检测系统要能够区分有机碳与无机碳，并准确给出有机碳含量。

按照药典的规定，TOC测定还需要进行系统适用性试验，用易氧化的蔗糖溶液与难氧化的1,4-对苯醌溶液分别测定，回收率需要落在规定区间内，以此确认仪器对不同类型有机物的氧化能力。BC-50A的测试方案包含这一环节，检测灵敏度达到0.001mg/L，满足药典对仪器灵敏度的要求。

用差值法而不是直接测量总碳，是为了把无机碳的影响排除掉。水样中往往同时存在有机碳与无机碳，如果只测总碳，得到的数字会把碳酸盐等无机成分一并算入，无法反映真实的有机污染水平。仪器先测一份未经氧化的样品得到无机碳，再测一份氧化后的样品得到总碳，两者相减，剩下的就是有机碳。这样处理之后，结果才与药典规定的TOC定义相对应。

TOC检测的主要方法有哪些

围绕把有机碳氧化成二氧化碳这一步，目前常用的做法有几种，各有适用场景，用户在选型时可以先分清自己的水样属于哪一类。

· 高温催化燃烧法：水样在高温炉中借助催化剂完成燃烧氧化，氧化能力强，适合成分复杂、浓度偏高的水样，但设备维护与运行成本相对高，通常需要载气配合。

· 紫外氧化法：用紫外光照射水样完成氧化，常温下进行，操作简单，维护频率低，适合洁净度较高的制药用水与超纯水。

· 紫外-过硫酸盐氧化法：紫外光与过硫酸盐协同作用，氧化能力强于单一紫外法，是制药行业TOC检测中较常见的方法。

· 湿化学氧化法：在常温或加热条件下用过硫酸盐等氧化剂分解有机物，量程介于前几种方法之间。

BC-50A采用紫外氧化配合电导率差值的方案，把重点放在制药用水与超纯水这类低浓度水样的连续检测上。这种方案不使用载气，也无需添加化学试剂，运行中产生的废液少，适合需要长时间连续工作的场合。

在线TOC分析仪与实验室TOC仪器的区别

两者的差别不只在体积上。实验室仪器依靠人工取样，一次检测对应一个时间点，适合批次检测与验证；在线仪器安装在管路上，自动采样、自动分析、自动记录，得到的是连续的数据序列。

对于制药企业来说，制水系统的水质是动态变化的，仅靠实验室的抽查难以覆盖两次检测之间的波动。在线仪器相当于在产线上设置了一个持续工作的监测点，能够把水质变化记录下来，并为每一批产品的用水合规性提供可追溯的数据依据。

两者并不互相替代。在线监测解决连续性问题，离线检测解决灵活性问题。把二者结合起来，既能掌握水质的变化趋势，也能完成对各个用水点的逐点核查。

产品特点

围绕现场使用与合规检测的需要，BC-50A在设计上有以下几处安排。

· 采用便携设计，整机使用轻便，可以移动到取样点附近作业，减少水样转运带来的时间消耗。

· 采用嵌入式系统与触摸屏设计，界面为中文，操作步骤直观，经过简单说明即可上手。

· 面向制药用水（TOC含量在1000ppb以下）的总有机碳含量检测而设计，量程与这一浓度区间相匹配。

· 配备较大的存储空间，能够保存较多的测试数据，便于日后查阅与追溯。

· 支持中文打印，可直接输出测试参数与测试结果，方便现场记录与归档。

· 在使用、贮存和更换过程中不需要气体或试剂，仪器内部没有移动部件，维修与维护工作量相应减少。

· 当测试样品的浓度超过规定限度时，仪器能够自动报警，并输出控制信号，便于接入外部控制系统。

· 检测方案符合《中国药典》的规定，可以提供IQ/OQ/PQ（安装确认、运行确认、性能确认）相关服务。

主要技术指标

测量范围：0.001mg/L～1.0mg/L（传感器可定制，浓度可调节，可达1000mg/L，可根据试样要求把传感器定制调节到某一段浓度范围）

精度：±4%

分辨率：0.001mg/L

分析时间：连续分析

响应时间：4分钟之内

检测极限：0.001mg/L

样品温度：1-70℃

重复性误差：≤3%

电源要求/功能：220V

显示屏：彩色触摸屏

应用领域

BC-50A的应用集中在需要对水中微量有机物进行监控的场合，常见方向包括以下几类。

· 制药用水监测：纯化水、注射用水的在线监测与实验室测试。制药企业的制水系统通常在总送水口、总回水口设置在线监测点，实时掌握水质变化；各用水点按计划取样，用同一台仪器做离线复核。

· 清洁验证：设备清洗后的残留物多为有机物，用TOC作为清洗效果的判断依据，可以把清洗结果用数据表达出来。

· 环保测试：地表水、地下水、生活污水与工业废水中有机污染状况的评估。

· 电子行业：超纯水制备与使用环节的水质监控。

· 食品行业：生产用水、循环水、冷凝水的有机物含量检测。

· 实验室与院校：去离子水、试剂用水的日常检测，以及与水环境相关的科研实验。

对制药与水处理用户来说，把在线监测与离线检测结合使用是一种常见的做法：关键点位连续监控，其他点位按周期抽检，再配合系统适用性试验与校准，形成一套较为完整的水质监控安排。

产品说明

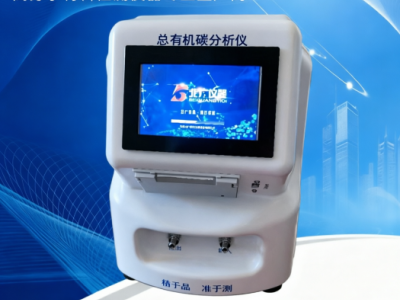

总有机碳（TOC）分析仪BC-50A采用紫外氧化技术，检测精度与灵敏度能够满足制药用水的监控需要。仪器配备高性能CPU，通过触摸屏实现智能化控制；具有离线分析与在线分析两种配置，用户可以根据现场条件选配；可外接打印机，方便输出检测记录。

仪器在结构上考虑了维护的便利性，更换紫外灯和泵管时不需要拆开机箱，操作步骤比较简单。整机实现了国产化设计与生产，配件与售后响应更便于国内用户安排。

检测方案符合《中国药典》2020年版四部 通则0682《制药用水中总有机碳测定法》的相关要求，能够满足药典对仪器的三项要求：一是以总有机碳（TOC）＝总碳（TC）－总无机碳（TIC）的差值方式测定；二是能够完成系统适用性试验；三是检测灵敏度达到0.001mg/L。

主要特征

· 检测精度与灵敏度满足微量有机碳检测需要，操作过程不复杂。

· 操作界面按使用习惯排布，提供一键运行功能，并具备自动管路清洗功能。

· 采用高性能CPU与触摸屏设计，配备640×480点阵真彩显示屏，显示内容清晰。

· 更换紫外灯和泵管时不需要拆开机箱。

· 检测上限可以设定，超出设定值时自动报警。

· 具有RS232数据接口，历史数据可以存储6个月。

· 离线检测与在线检测可以根据需要选配。

· 具备打印功能，可直接输出测试参数与结果。

主要配置

· 主机 一台

· 触摸屏（镶嵌在仪器中）

· 微型打印机 一台

· 进样管 一条

· 电源线 一套

· 产品说明书 一份

· 产品合格证 一份

· 产品装箱单 一份

如何选择合适的在线TOC分析仪

面对同类产品，选型时可以从几个角度逐项比较，避免只看单一参数。

· 量程是否匹配：制药用水、超纯水的TOC含量通常处于微克每升级别，应选择量程落在这一区间、分辨率为0.001mg/L的机型；若水样浓度偏高，需要确认传感器能否覆盖对应区间。

· 响应时间：制药与电子行业对数据的时效性要求较高，响应时间短的机型更便于及时发现水质波动。

· 检测原理：紫外氧化配合电导率差值的方案不需要载气和化学试剂，长期运行的耗材与维护成本相对可控。

· 数据与接口：关注是否具备RS232等数据接口，历史数据能保存多久，能否接入现场控制系统。

· 合规支持：制药用户应确认仪器能否提供IQ/OQ/PQ相关服务，以及测试方案与药典要求的对应关系。

· 安装条件：确认供电（220V）、样品温度（1-70℃）等现场条件是否满足仪器要求。

安装与日常维护建议

在线安装时，取样点一般选在制水系统的总送水口与总回水口，这两处比较能反映整个系统的水质状况。安装位置应便于操作人员查看与维护，并避开振动与强电磁干扰。

日常使用中，可以留意以下几件事：

· 按周期检查紫外灯的工作状态，达到使用寿命后及时更换，更换时不需要拆开机箱。

· 关注泵管的磨损情况，出现老化或流量异常时及时更换。

· 利用自动管路清洗功能做好管路清洁，减少残留物对测量结果的影响。

· 定期核对检测上限与报警设置，确认报警与控制信号能够正常输出。

· 做好数据备份，历史数据存储期为6个月，重要记录应及时导出或打印留存。

· 按质量管理体系的要求安排校准与系统适用性试验，更换主要部件后重新确认。

常见问题解答

TOC、COD和BOD有什么区别？三者都反映水中有机物的情况，但侧重不同。TOC测的是含碳总量，检测速度快，不受氧化剂和微生物活性的影响；COD以化学氧化剂的消耗量衡量，反映可被氧化的还原性物质；BOD反映的是微生物可以降解的有机物，检测周期较长。制药用水以TOC作为主要的监控指标。

在线监测和离线检测应该怎么选？关键点位（总送水口、总回水口）建议采用在线监测，获得连续的数据；其他点位按计划取样做离线检测。规模较大的企业多采用在线与离线结合的方式；规模较小的企业可以根据风险情况以离线检测为主，并适当提高检测频率。

检测限0.001mg/L意味着什么？0.001mg/L即1μg/L，也就是1ppb。制药用水的限值为0.50mg/L，检测限明显低于这一数值，说明仪器有能力识别低浓度的有机碳变化，满足药典对检测灵敏度的要求。

仪器为什么不需要气体和试剂？BC-50A采用紫外氧化配合电导率差值的检测方案，氧化过程依靠紫外光完成，检测过程依靠电导率信号完成，因此在使用、贮存和更换过程中不需要载气或化学试剂，也减少了试剂带来的二次污染。

超出限值时仪器会怎样？检测上限可以自行设定，当样品浓度超过设定值时，仪器自动报警并输出控制信号，便于操作人员及时处理，或者联动外部系统采取措施。

数据如何保存和导出？仪器具有RS232数据接口，历史数据可以存储6个月，并支持中文打印，可直接输出测试参数与结果，方便归档与审计追溯。

BC-50A符合哪些标准要求？检测方案符合《中国药典》2020年版四部 通则0682《制药用水中总有机碳测定法》的相关要求，能够完成系统适用性试验，检测灵敏度达到0.001mg/L。

什么情况下需要做系统适用性试验？按照药典和相关质量管理体系的要求，首次安装仪器、更换氧化部件或检测器等主要部件、检测数据出现异常趋势，以及按规定周期进行系统确认时，都需要进行系统适用性试验。

不同行业对TOC检测的要求有何不同

TOC的限值并不是一个统一的数字，而是由各行业的标准和工艺要求决定。用户在选型前先确认自身行业对TOC的要求区间，再对照仪器的量程、分辨率与响应时间，选型会更有针对性。

· 制药行业：《中国药典》规定纯化水与注射用水的总有机碳不得过0.50mg/L，日常监控围绕这一限值展开，同时要满足GMP对数据完整性与可追溯性的要求。

· 电子行业：超纯水用于芯片制造，对有机物更为敏感，对TOC的控制水平通常以微克每升计，要求仪器在低浓度区间具备稳定的分辨能力。

· 环保领域：地表水、污水等水样的有机物浓度跨度较大，检测更关注量程覆盖能力与连续监测能力。

· 食品饮料行业：生产用水的有机物含量影响产品品质与卫生状况，检测以日常抽检和过程监控为主。

在线监测的常见取样点

在线仪器安装在哪里，直接影响到数据能否反映实际情况。水系统中有几处点位是常被选用的。

· 总送水口：制水系统出水汇集之后的位置，反映进入分配系统前的水质状况。

· 总回水口：循环回水回到制水系统的位置，能够反映分配管网在使用之后的水质变化。

· 关键用水点：对水质要求较高的工序用水点，可以单独设置监测。

取样点确定之后，还要考虑管路连接方式、样品温度（1-70℃）与供电条件，确保仪器能够稳定取到有代表性的水样。

使用TOC分析仪时容易忽略的几点

仪器本身的性能只是其中一环，使用环节的一些细节同样会影响检测结果。

· 取样容器的洁净程度。离线检测时，取样瓶不洁净或操作不规范，容易把外界的有机物带入水样，使结果偏高。取样前用待测水样冲洗容器，取样后尽快检测。

· 水样的存放时间。水样放置过久，微生物繁殖或容器溶出物都可能改变TOC数值，宜尽早完成检测。

· 系统适用性试验的周期。更换氧化部件、检测器等主要部件，或数据出现异常趋势时，应重新确认仪器状态。

· 数据记录的完整性。在线数据与离线数据应一并留存，历史数据存储期为6个月，重要记录需要及时导出。

把这些细节固定成日常规程，检测结果的可比性会更有保障。

数据管理与合规支持

检测数据还要落到记录与追溯上。BC-50A配备RS232数据接口，历史数据可以存储6个月，支持中文打印，能够输出测试参数与测试结果，方便现场归档。

对于制药用户，仪器可以配合IQ/OQ/PQ（安装确认、运行确认、性能确认）相关服务使用，测试方案与《中国药典》的测定方法相对应。把仪器的检测数据纳入质量管理体系，能够为批次放行与日常监控提供依据。

BC-50A适合检测哪些水样？制药用水（纯化水、注射用水）、超纯水、去离子水，以及环保、电子、食品等行业的用水检测都可以覆盖。仪器量程为0.001mg/L～1.0mg/L，针对低浓度水样的检测设计；浓度较高的水样，可以通过定制传感器匹配所需的区间。

在线监测会不会增加维护负担？在线安装之后，仪器自动进样与连续分析，日常主要是检查紫外灯状态、泵管磨损与管路清洁。更换紫外灯和泵管不需要拆开机箱，按周期保养即可，维护难度不高。

检测结果出现波动时应该先查什么？可以先确认取样是否规范、水样是否放置过久，再检查紫外灯与泵

应用领域：

TOC 总有机碳分析仪应用领域

一、制药行业（最严苛、药典强制）

• 纯化水、注射用水 WFI 在线 / 离线 TOC 检测，满足中国药典、GMP 审计追踪要求

• 设备 CIP/SIP 清洁验证，评估清洗后有机物残留

• 生物制剂、无菌原料药、医疗器械清洗用水质控，指标可达 ppb 级别（0.001mg/L 即 1ppb）

二、半导体、光伏、显示行业

• 超纯水 UPW 系统监测，晶圆清洗水、高纯试剂、光刻配套水微量有机物管控

• 微量有机物会造成芯片缺陷、良率下降，要求 ppb 级高精度 TOC 检测

三、环保与市政水环境

• 地表水、地下水、海水、水源地水质监测，评估有机污染负荷

• 市政污水厂、工业废水进出口在线监测，排污许可、环保验收

• 饮用水厂原水、出厂水 TOC 检测，预警消毒副产物风险

四、电力、核电行业

• 锅炉补给水、凝结水、循环冷却水、核电二回路水 TOC 监控

• 防止有机物高温分解腐蚀热力管道、造成汽轮机积盐、微生物滋生，保障机组安全运行

五、化工、石油石化

• 工艺循环水、清洗液、高盐废水、油田采出水有机负荷检测

• 废水处理效果评估，雨水、初期雨水排污管控，防爆型在线 TOC 用于现场监测

六、食品饮料、化妆品

• 瓶装水、乳制品、酒水生产用水、CIP 清洗水质控

• 化妆品纯化水、原料配制用水检测，保障产品稳定性与微生物控制

七、科研院所、检测机构

• 土壤浸提液、沉积物、环境样品碳分析；水体富营养化、碳循环研究

• 第三方检测实验室，承接各类水样 TOC 委托检测

八、其他领域

• 锂电池 / 新能源材料：生产超纯水、电解液配制用水 TOC 管控

• 膜分离、纯水设备厂家：反渗透、EDI 系统出水性能验证
