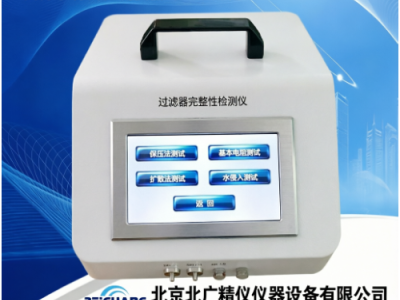

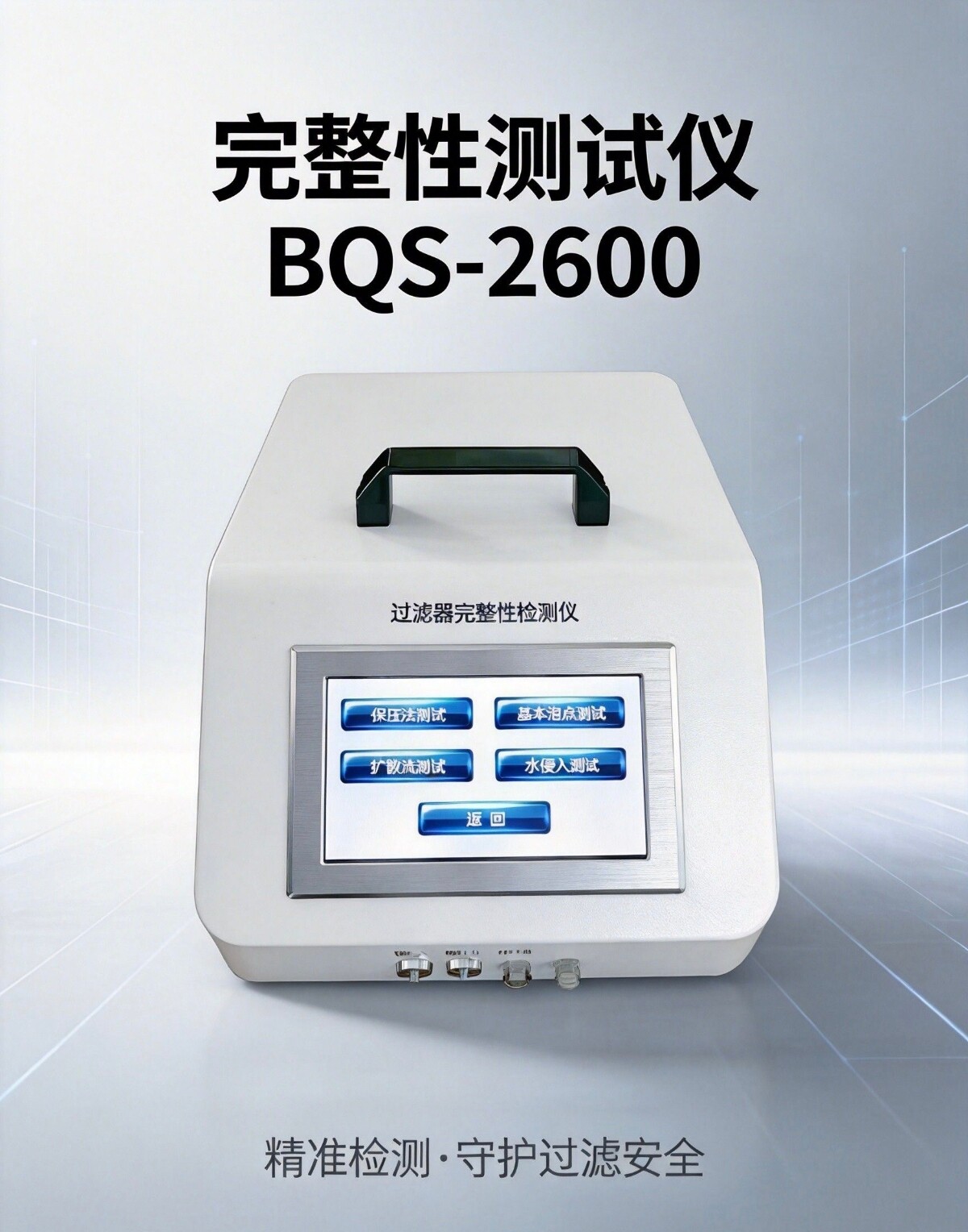

起泡点完整性检测仪BQS-2600是一款用于过滤器及滤膜完整性检测的自动化测试设备，面向制药、生物工程、食品饮料、饮用水处理、微电子与半导体等行业。该设备把起泡点测试、扩散流测试、水浸入测试、保压测试等多种测试方法集于一体，可对除菌级过滤器、滤芯、平板滤膜及过滤组件开展非破坏性检测，用于判断滤膜是否存在破损、针孔、安装不到位或密封不良等情况，从而为过滤工艺的过程控制与产品放行提供数据支撑。
一、产品概述
过滤器完整性测试是过滤系统质量控制链条中的关键环节。在无菌药品生产、生物制品制备、饮用水与饮料除菌等工艺中，过滤器承担着截留微生物与颗粒物的作用，其状态关系到产品的安全性。通过在过滤前后对过滤器实施完整性检测，可以确认过滤介质完好、安装正确、密封可靠，及时发现潜在缺陷，降低因过滤失效带来的质量风险。
BQS-2600型设备配备十英寸真彩触摸屏，支持中英文双语界面，操作流程以引导式菜单呈现，便于现场技术人员较快掌握。设备在结构设计上做了针对性优化，正面防尘防溅等级达到IP65，可适应制药车间等较为复杂的生产环境。管路接口采用快速连接形式，可配用Staubli接头，有助于减少管路连接错误，提升测试操作的效率与一致性。设备已通过欧盟CE认证，在安全性能与电磁兼容等方面符合相关国际标准。
该设备满足2020年版《中华人民共和国药典》中关于过滤器完整性测试的相关要求，具备仪器权限管理、审计追踪与电子签名功能，并可根据使用需要选配数据库管理系统，便于测试数据的集中存储与追溯。设备还可按用户的实际工况进行定制，支持特殊滤器类型的测试需求。
二、过滤器完整性测试的基本概念
2.1 什么是过滤器完整性测试
过滤器完整性测试，是指在过滤器使用前、使用后或灭菌后，采用特定的物理方法对过滤介质的完整性进行验证的过程。与微生物挑战性试验这类破坏性试验不同，完整性测试属于非破坏性试验，可以在不损坏过滤器的前提下判断其截留性能是否符合要求。
完整性测试的基本思路，是利用气体或液体在滤膜微孔中的行为特征，通过测量压力、流量等参数的变化，推断滤膜孔径的分布与均匀程度。当滤膜存在破损、针孔或安装密封不良时，测试结果会出现明显异常，从而提示使用者该过滤器可能无法达到预期的截留效果。
2.2 完整性测试的意义
在制药行业，除菌过滤器是保证药品无菌的关键环节。按照药品生产质量管理规范的要求，除菌过滤器在使用前后均需进行完整性测试，以确认其在整个过滤过程中保持完好。如果过滤器在使用中出现破损，微生物可能透过滤膜进入滤液，造成药品污染，带来质量风险。
在食品饮料行业，过滤器的完整性关系到产品的货架期与食用安全。啤酒、饮料、饮用水等产品在生产中常使用滤芯进行澄清或除菌处理，定期对过滤器进行完整性测试，可以及时发现问题并更换滤芯，避免因过滤失效导致产品变质。
在电子、半导体等对水质要求较高的行业，超纯水系统中的终端过滤器是保障水质的重要屏障。通过完整性测试确认过滤器完好，有助于防止颗粒物、微生物等进入生产工艺，为产品良率提供保障。在生物工程与医疗器械领域，完整性测试同样是工艺验证与质量放行的重要依据。
2.3 常用测试方法概述
过滤器完整性测试方法主要包括起泡点测试、扩散流测试、保压测试、水浸入测试等。不同方法适用于不同类型的过滤器与测试场景，各有特点与适用范围。
起泡点测试是应用较早、较为广泛的一种方法，其原理基于毛细现象。液体润湿滤膜后，气体需要在一定压力下才能把膜孔中的液体推出并形成连续气泡，这个压力值即为泡点值。泡点值与滤膜孔径大小存在对应关系，孔径越小，泡点值越高。
扩散流测试又称前进流测试，是在泡点压力以下的某个压力下，测量透过滤膜的气体扩散流量。当滤膜完好时，气体以分子扩散的方式通过膜孔中的液膜，扩散流量与滤膜面积、压力及膜材料的气体溶解系数相关。如果滤膜存在缺陷，扩散流量会明显增大。
水浸入测试以水为介质，主要用于疏水过滤器的完整性检测。其原理是在一定压力下，测量水浸入疏水滤膜的速率。完好的疏水滤膜由于表面张力的作用，水不易进入膜孔，浸入速率较低；当滤膜存在破损时，浸入速率会明显增加。
保压测试则是在一定压力下，观察系统压力随时间的衰减情况，通过压力变化判断过滤器是否存在泄漏。这种方法操作相对简单，适用于对测试精度要求不高的场景，也可用于过滤系统的快速筛查。
三、相关术语说明
为便于理解后续内容，此处对文中涉及的部分术语作简要说明。
起泡点：滤膜被液体充分润湿后，气体穿透滤膜孔道并产生连续气泡时的临界压力。
扩散流：在低于起泡点的压力下，气体以溶解—扩散方式透过润湿滤膜孔道的流量。
水浸入：在一定压力下，水进入疏水滤膜孔道结构的速率或体积。
保压：系统加压后关闭气源，在规定时间内观察压力衰减的过程。
润湿液：用于润湿滤膜的液体，亲水滤膜常用纯化水，疏水滤膜常用醇水溶液。
截留：过滤介质对颗粒物、微生物等目标物的拦截作用。
审计追踪：对系统操作事件进行自动记录，记录不可修改，可导出备查。
电子签名：以电子形式对测试记录进行确认与签署，用于明确责任人。
四、测试原理与方法
4.1 起泡点测试原理
起泡点测试的理论基础是毛细管现象与表面张力原理。对于圆柱形孔道，液体在孔道中形成弯月面，气体突破液膜所需的压力与孔径成反比，与液体的表面张力成正比。其关系可用公式表示为：P = 4 × γ × cosθ / d。其中，P为泡点压力，γ为液体的表面张力，θ为液体与滤膜材料的接触角，d为孔径。
在实际测试中，设备以一定速率向过滤器上游通入气体，同时监测上游压力的变化。当压力达到泡点值时，气体从孔径较大的孔道中首先突破，在下游形成连续气泡或引起气流速率上升。设备记录该压力值作为实测泡点值，并与滤膜或滤芯制造商提供的标准泡点值进行比较。实测值高于合格下限，表明滤膜孔径在可接受范围内，未出现过大的缺陷。
4.2 扩散流测试原理
扩散流测试的灵敏度优于起泡点测试，适用于检测滤膜的整体完整性以及较小缺陷。在低于泡点压力的测试压力下，润湿膜孔中的液体不会被整体排出，但溶解在液体中的气体会遵循扩散规律，从高压侧通过液膜向低压侧扩散。在恒定压力下，这种气体扩散会形成一个稳定、可测量的气体流量，即扩散流。
扩散流量与测试压力、膜的总面积、孔隙率、液膜厚度以及气体的溶解度系数相关。对于结构确定的膜，在固定压力下，扩散流量应处在一个预期范围内。如果滤膜存在裂缝、针孔等缺陷，气体将通过缺陷处以体积流形式大量通过，其流量远大于正常的分子扩散流量。设备通过比较实测扩散流量与合格上限进行判定，实测值低于合格上限，表明滤膜完整，未出现明显缺陷。
4.3 水浸入测试原理
对于疏水性滤膜，采用水相润湿会影响其疏水特性，因此不适合开展起泡点或扩散流测试。水浸入法提供了一种非破坏性的替代方案。该方法在过滤器下游通入水或置于水中，上游施加一个低于起泡点的压力。由于滤膜的疏水性，水在压力下不易进入膜孔，但会有微量水分子在压力作用下渗入膜孔并被下游的水捕获。
设备通过监测下游水位的变化或收集渗入的水量，计算水浸入速率。如果滤膜破损，水浸入速率会上升。采用这一方法无需干燥滤膜，可以简化测试流程，适合在线蒸汽灭菌后的过滤器验证，也适合一次性过滤系统的日常检测。
4.4 保压测试原理
保压测试又称压力衰减测试，适用于疏水性滤芯或测试系统上游体积较大的情况。在保压测试中，系统被加压至设定压力并保持稳定，随后关闭进气阀进入保压阶段。在封闭、完整、无泄漏的系统中，压力变化较小；由于气体扩散、管路与滤壳的弹性形变以及温度波动等因素，压力会随时间缓慢下降。
如果存在膜缺陷或系统密封泄漏，气体流失会造成额外的、较快的压力下降。设备在规定时间间隔内监测压力的变化，据此判断过滤器与系统的密封状态。保压测试不仅可以核查滤膜状态，也可以同步检查密封圈、滤壳与管路接头的密封情况。
4.5 相关标准与依据
过滤器完整性测试在国内外已形成较为完整的标准体系，常用的方法标准与规范包括ASTM F3
1
6、ISO 2942以及相关国家标准文件，也包括药品生产质量管理规范中关于除菌过滤器的要求。行业标准《过滤器完整性测试仪》（JB/T 20200—2021）对仪器的性能与测试方法作了规定；《JJF 2142—2024 过滤器完整性测试仪校准规范》为仪器的校准提供了依据。
在药品领域，除菌过滤器的完整性测试方法与判定要求可参考《中华人民共和国药典》的相关通则。实际使用中，应以滤膜或滤芯制造商提供的标准泡点值、扩散流限值以及企业内部验证文件为依据进行判定，不宜脱离润湿液、温度与滤器结构等条件单独比较测试数值。
五、性能参数
电源要求与功率：100-240VAC，50Hz，120W；备用电池（选配）
操作压力：100-10000 mbar（150 psi）
压力单位：mbar、kPa、psi、kgf/cm²
操作条件：环境温度 +5℃～+40℃；相对湿度 10%～80%
外形尺寸（mm）：240（宽）×320（深）×400（高）
测试功能：手动泡点测试；基本泡点测试；增强泡点测试；保压测试；扩散流测试；水浸入测试；超滤膜包测试
测试精度：净体积测试 ±4%；气泡点 ±50 mbar；扩散流 ±4%；水浸入法 ±0.02 ml
测试范围：泡点 100-8000 mbar；扩散流速 1-1000 ml/min；水浸入 0.01-100 ml/min
适用范围：对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器（12芯20英寸以内）、超滤膜包、超滤柱、各种不规则过滤器
审计追踪：多项事件日志，可导出，不可修改，存储≥5年
权限管理：用户名密码登录，4级权限，满足FDA 21 CFR Part 11要求
预存方案与用户数量：1000组
操作系统：Linux系统
六、性能特点
该设备在测试功能、数据管理与现场适配等方面做了较多考虑，便于用户在不同工况下使用。
测试功能集成：把起泡点、扩散流、水浸入、保压以及超滤膜包等多种测试功能集中在一台设备上，用户无需配置多台仪器即可覆盖常见的过滤完整性检测需求。
操作系统稳定：采用Linux操作系统，系统运行较为稳定，有利于长时间连续使用。
人机交互直观：配备十英寸真彩触摸屏，菜单以图标与文字结合的方式呈现，支持中英文双语切换，操作流程有引导，现场技术人员可以较快上手。
单位切换灵活：支持mbar、kPa、psi、kgf/cm²等多种压力单位，在系统内可切换，适应不同地区与不同技术资料的习惯。
权限管理细致：支持用户名密码登录，划分多级用户权限，管理员与普通操作员的可用功能可以区分，避免无关人员改动系统参数或删除记录。
数据可追溯：具备审计追踪功能，自动记录用户登录、测试启动、参数修改、数据导出等操作事件，记录可查询、可导出且不可修改，满足数据完整性方面的常见要求。
支持电子签名：可按相关法规要求对测试记录进行电子签署，便于明确操作责任。
方案预存：可预存测试方案与用户信息，数量较多，便于批量检测时快速调用。
现场适配性：正面防尘防溅等级达到IP65，配备快速连接头，可配用Staubli接头，减少管路连接错误，适应制药车间等现场环境。
七、结构组成与主要部件
设备由气路控制、压力与流量检测、人机交互、数据处理与存储等部分构成，各部分组成如下。
进气控制单元：负责气源的接入与通断控制，配合稳压部件为测试提供平稳气源。
压力控制与稳压单元：按设定速率向过滤器上游平稳升压，并把压力维持在设定值附近。
压力传感器：采集上游压力的变化，用于捕捉泡点压力与保压过程中的压力衰减。
流量传感器：采集下游气体或水的流量，用于扩散流与水浸入测试的数据采集。
测试腔与快速接口：用于安装针式、囊式、平板、筒式等不同类型的过滤器，接口采用快速连接形式，便于装卸与更换。
盛液观察杯：在水浸入或人工观察模式下，用于观察下游气泡或收集渗入的水。
触摸屏人机界面：用于选择测试模式、设定参数、查看曲线与结果。
数据处理与存储模块：用于算法判定、曲线绘制、记录存储与数据导出。
打印与输出模块：用于现场打印测试报告或导出电子记录。
气源接口：用于连接压缩空气或氮气，接口标识清晰，减少连接错误。
八、适用过滤器类型与测试方法选择
不同类型的过滤器适配的测试方法有所差异，用户可参考以下说明选择合适的方法。
对于PES、尼龙等亲水性滤膜，通常选择起泡点测试，操作直观，便于日常检测；当滤器面积较大时，可选用扩散流测试，其灵敏度较高，可以对膜的整体状态作出判断。
对于PTFE等疏水性滤膜，通常选择水浸入测试。该方法以水为介质，无需使用有机溶剂，测试后滤膜可保持干燥，适合一次性过滤系统与在线蒸汽灭菌后的检测。
对于多芯过滤器或需要检查过滤系统整体密封性的场景，可选用保压测试，通过压力衰减情况判断系统是否存在泄漏。
对于超滤膜包、超滤柱等面积较大的组件，可选用超滤膜包测试或质量流量相关的测试方式，配合压力控制与流量采集，获得较为稳定的结果。
在实际工作中，也可把多种方法结合使用，例如以起泡点测试判断较大缺陷，再以扩散流测试作进一步核查，使判定结果更为稳妥。
九、应用领域
该设备的应用范围覆盖多个对流体洁净度有要求的行业，常见场景包括以下方面。
制药行业：用于除菌级过滤器、滤芯、平板滤膜的完整性检测，涉及储罐呼吸器、发酵罐进排气过滤器、冻干机气体通道等位置。
生物工程：用于细胞培养液、缓冲液等物料的除菌过滤检测，为工艺验证提供数据。
医疗器械：用于输液器具、无菌器械生产中过滤器的完整性核查。
食品饮料：用于啤酒、饮料、瓶装水与饮用水生产线中滤芯的完整性检测。
水处理：用于超纯水系统、中水回用系统的终端过滤器与超滤组件的状态核查。
微电子与半导体：用于超纯水与高纯化学品的过滤环节，防止颗粒物进入工艺。
化工与涂料：用于高纯化学品、溶剂等物料的过滤系统状态检查。
实验室与研究机构：用于滤膜、滤材的性能评价与研发验证。
十、操作步骤与测试流程
以下为使用该设备开展完整性检测的一般流程，具体参数应以滤器制造商的技术资料与企业内部操作规程为准。
步骤一：检查并接通干燥洁净的压缩空气或氮气，确认气源压力稳定、管路无泄漏。
步骤二：根据滤膜材质选用润湿液，亲水滤膜用纯化水，疏水滤膜用醇水溶液，并按规定时间充分润湿。
步骤三：把润湿后的过滤器装入测试腔，连接快速接头，确认安装到位、密封良好。
步骤四：在触摸屏上选择测试模式，输入测试压力、稳定时间与判定限值等参数，或直接调用预存方案。
步骤五：启动测试，设备按设定速率升压并采集压力与流量数据。
步骤六：测试结束，读取泡点值、扩散流值或水浸入速率等结果，与标准值比较后作出判定。
步骤七：保存、打印或导出测试记录，必要时进行电子签名。
步骤八：测试完成后先断开气源，再关闭设备，取出过滤器并按规程处理。
十
一、影响测试结果的因素
测试结果的可靠性受多方面条件影响，实际操作中需要加以控制。
润湿程度：滤膜若润湿不充分，膜孔中残留空气，气体可能提前穿透，使实测泡点值偏低，造成误判。
温度条件：温度变化会影响润湿液的表面张力，进而影响泡点值，测试时应保持温度相对稳定。
压力设置：测试压力应低于标准泡点值设定，升压速度不宜过快，以免损伤滤膜或产生提前冒泡。
系统密封：管路、接头与滤壳若存在泄漏，会干扰压力与流量读数，测试前应做密封检查。
滤膜自身特性：滤膜材质、孔径与孔隙率不同，其泡点值与扩散流量存在差异，判定限值应分别设定。
滤器面积：面积较大的滤器扩散流量较大，采用扩散流或保压方式测量更为适宜。
操作手法：人工观察时对气泡的判断存在个体差异，采用自动模式有助于减少人为误差。
十
二、使用环境与操作要点
为获得稳定的测试结果，建议在洁净、无振动、温度相对稳定的环境中使用设备，避免在高温、高湿或易燃易爆环境中操作。
气源要求：使用干燥洁净的压缩空气或氮气，压力保持稳定，避免含油、含水的气源进入设备。
环境要求：环境温度处于+5℃～+40℃、相对湿度处于10%～80%的范围内使用。
环境温湿度：测试环境的温度波动不宜过大，必要时记录测试时的环境温度。
管路连接：连接管路时避免强行插拔或弯折气管，测试中不要随意拆装接头。
安全防护：接触高压气体与润湿液时，建议佩戴护目镜与防护手套。
操作顺序：测试结束后先断开气源再关闭设备，避免压力残留。
疏水滤膜：开展水浸入测试时，压力应控制在规定范围以内，避免对膜结构造成影响。
十
三、维护与保养
日常维护有助于保持设备性能稳定、延长使用周期。
日常清洁：定期清洁触摸屏、排气阀与传感器表面的灰尘，保持气路与接口洁净。
耗材更换：按规定周期更换打印纸等耗材，检查密封件是否老化并及时更换。
定期校准：按企业内部规程对压力与流量进行核查，必要时委托有资质的机构进行校准。
软件与数据：定期备份测试记录与系统数据，核对审计追踪日志是否完整。
长期停用：设备长期停用时应断开气源与电源，做好防尘处理，重新启用前先做检查。
故障后处理：设备维修或参数调整后，应重新核查准确性，再进行正式测试。
十
四、常见故障与排查
在使用过程中若出现异常，可参考以下思路逐项排查，先排除操作与连接问题，再判断滤器状态。
泡点值偏低：先检查滤膜润湿是否充分、润湿液是否适用，再检查滤器安装与密封是否到位，必要时更换润湿液重新测试。
压力无法稳定：检查气源是否稳定、管路与接头是否漏气、稳压部件是否正常。
扩散流数值偏大：核查滤膜是否存在破损、密封圈是否划伤或错位、安装是否到位。
