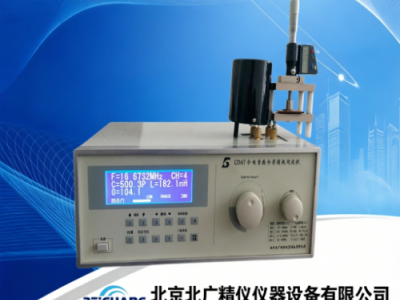

GDAT高频介电常数测试仪是一款专业用于测量固体电工材料、电子陶瓷、复合材料及高分子绝缘介质在高频电场下电气性能的高端检测设备。该仪器主要测定介质损耗角正切（tanδ）与介电常数（ε），是电瓷、装置瓷、电容器陶瓷、覆铜板基材、硅橡胶及各类新材料研发与来料检验中不可或缺的核心仪器。
凭借高频谐振法（Q表法）原理与全数字化单片机控制技术，GDAT系列仪器实现了从信号发生、谐振搜索、Q值判读到数据锁定的全流程自动化，大幅降低了传统高频介电测试的操作门槛，提升了测量精度与重复性。
一、产品概述
介电常数和介质损耗角正切值是评价各种电瓷、装置瓷、电容器陶瓷以及复合材料电气性能的一项核心物理性质。通过精确测定这些参数，工程师可以进一步了解影响材料介电行为的各种因素，从而为优化材料配方、改进生产工艺、提升产品绝缘性能提供科学依据。
GDAT高频介电常数测试仪正是基于这一需求而设计开发的。该仪器适用于科研机关、高等院校、工厂企业及质检单位对无机非金属新材料、电子元器件、电线电缆绝缘材料等进行高频介质损耗与介电常数的应用研究及质量控制。无论是基础科研中的新材料介电谱表征，还是工厂产线上的来料批次一致性筛查，该设备都能提供稳定可靠的测试数据。
二、测试原理详解
本仪器采用高频谐振法，是一种通用、多用途、多量程的阻抗测试系统。它以单片计算机作为仪器的控制与测量核心，融合了多项先进技术：
频率数字锁定技术，确保测试频率的高度稳定；
标准频率测试点自动设定，减少人为设定误差；
谐振点自动搜索功能，无需手动反复调谐；
Q值量程自动转换，覆盖从低损耗到较高损耗的宽范围材料；
数值数字化显示，读数直观清晰。
通过对调谐回路的重新设计与优化，仪器将回路的残余电感降至最低，同时保留了自动稳幅等实用技术，使测量值在高频条件下依然保持优异的精确度。
在具体测试过程中，仪器主要由两套精密测微电容器构成测试装置：
平板电容器用于夹持被测样品。当样品放入极片之间时，由于材料的介电常数大于空气，极板间的等效电容会发生改变。
圆筒电容器是一只分辨率高达0.0033pF的线性可变电容器，作为精密的"补偿电容尺"使用。
测试的核心逻辑是：比较"未放置样品"和"放置样品"两种状态下谐振回路的Q值变化与圆筒电容器的刻度变化，通过换算即可得到绝缘材料的损耗角正切值；同时通过平板电容器的刻度读值变化，换算得到介电常数。
从电路行为上看，振荡器输出频率可调的正弦信号，通过调节电容使LC回路进入谐振状态。在谐振状态下，调节可变电容获取相应的测量参数，进而推算出被测样品的介电常数和损耗正切值。其中，左侧可调电容对应圆筒微调电容，右侧固定电容对应平板测量电容——两个极板之间是否有样品，整个电路的行为会产生可量化的差异，这正是Q表法测量的物理基础。
此外，该仪器不仅可测介电常数与介质损耗，还能在较高测试频率下测量高频电感或谐振回路的Q值、电感器的电感量和分布电容量、电容器的电容量和损耗角正切值、高频回路有效并联及串联电阻、传输线的特性阻抗等多种高频参数，是一台名副其实的多功能高频Q表。
三、核心性能特点
1. 高分辨率平板电容器系统
极片尺寸提供Φ25.4mm与Φ50mm两种规格，可适配不同尺寸的片状样品。极片间距可调范围不小于10mm，分辨率达到±0.01mm，确保对不同厚度样品的精准夹持与电容读取。
2. 高精度圆筒线性可变电容器
电容量线性度为0.33pF/mm（允差±0.05pF），长度可调范围0~20mm，分辨率±0.01mm。这种极高分辨率的微变量感知能力，使得仪器能够灵敏捕捉样品引入的微小电容扰动，即便是极低损耗材料也能获得可靠的tanδ数据。
3. 全自动化测量流程
Q值自动锁定，无需人工持续搜索谐振点；Q值量程支持
3
0、1
0
0、3
0
0、1000四档自动换档或手动换档；合格指示预置功能范围为5~1000，方便批量来料检验时快速判定Pass/Fail。
4. 宽频带信号源
采用DDS数字直接合成信号源，提供三档频率覆盖范围，最高可延伸至160MHz，能够满足从工频衍生的高频测试到射频波段内的多种材料表征需求。
5. 数显电极与精密机械结构
夹具采用数显测微电极，读数直观、操作便捷。整套测试装置由精密机械构件组成，平板电容器二极片平行度控制在0.02mm以内，圆筒电容器轴同心度误差不超过0.1mm，保证了长期使用的测量稳定性。
四、主要应用领域
GDAT高频介电常数测试仪的应用覆盖面极广，几乎涵盖了所有需要评估材料在高频交变电场中行为的行业：
| 应用方向 | 典型被测材料 | 测试目的 |
|---|---|---|
| 电子陶瓷 | 电容器瓷、MLCC介质、微波介质陶瓷、压电陶瓷 | 配方研发、烧结工艺优化、批次一致性控制 |
| 覆铜板与PCB基材 | FR- 4、PTFE、LCP、PPS、碳氢树脂基板 | 高频信号完整性评估、Dk/Df合规性验证 |
| 电力绝缘材料 | 环氧浇注件、硅橡胶电缆附件、DMC/BMC、云母制品 | 介质损耗引发的温升评估、老化寿命预测 |
| 高分子复合材料 | 导热填料改性塑料、纳米复合材料、阻燃材料 | 填料分散均匀性评估、界面极化分析 |
| 电容器制造 | BOPP薄膜、PET薄膜、金属化薄膜、浸渍漆 | 容量偏差控制、损耗角正切筛选 |
| 液体介质 | 变压器油、硅油、绝缘漆、灌封胶（配液体电极） | 纯度评估、受潮程度判断 |
| 科研教学 | 各高校材料学院、物理系、电气系的介电谱研究 | 极化机理研究、学生实验教学 |
五、性能参数
信号源
DDS信号
频率范围
第一档：10KHz-70MHz
第二档：10KHz-100MHz
第三档：100KHz-160MHz
Q值测量范围
2~1023
Q值量程分档
3
0、1
0
0、3
0
0、10
0
0、自动换档或手动换档
电感测量范围
常规：4.5nH-10mH
160M配置：1nH-140mH
电容直接测量范围
常规：1~460pF
160M配置：1pF-25uF
主电容调节范围
常规：30~540pF
160M配置：17-240pF
电容准确度
150pF以下：±1.5pF
150pF以上：±1%
型号频率指示误差
1 * 106±1
Q值合格指示预置功能范围
5~1000
Q值锁定方式
Q值自动锁定，无人工搜索
Q表正常工作条件
a. 环境温度：0℃~+40℃
b. 相对湿度：<80%
c. 电源：220V±22V，50Hz±2.5Hz
其他整机参数
a. 消耗功率：约25W
b. 净重：约7kg
c. 外型尺寸（长×宽×高）mm：380×132×280
产品标准配置
a. 测试主机一台
b. 电感一套
c. 夹具一套
平板电容器性能
极片尺寸：Φ25.4mm \ Φ50mm
极片间距可调范围和分辨率：≥10mm，±0.01mm
圆筒电容器性能
电容量线性：0.33pF/mm±0.05pF
长度可调范围和分辨率：≥0~20mm，±0.01mm
夹具插头间距
25mm±1mm
夹具本底损耗角正切值
≤4×10⁻⁴（1MHz时）
电极形式
数显电极
六、操作注意事项
为确保测量结果准确与设备长期稳定运行，操作时需留意以下要点：
谐振状态持续时间：谐振状态时通电时间不宜过长，以免电源过热影响测量精度或造成设备损伤。
电感选择与频率匹配：不同电感对应不同的谐振频率范围。一般情况下，较大电感（如25mH）适合较低频率（约100kHz），较小电感（如0.1μH）适合较高频率（约20MHz）。部分频段建议手动搜频，部分可自动搜频，具体对应关系如下：25mH电感对应100kHz，Q值约70，建议手动搜频 5mH电感对应200kHz，Q值约130，建议自动搜频 1mH电感对应500kHz，Q值约220，建议自动搜频 250μH电感对应1MHz，Q值约220，建议自动搜频 50μH电感对应2MHz，Q值约230，建议自动搜频 10μH电感对应5MHz，Q值约180，建议自动搜频 2.5μH电感对应10MHz，Q值约190，建议自动搜频 0.5μH电感对应15MHz，Q值约200，建议自动搜频 0.1μH电感对应20MHz，Q值约40，建议手动搜频
精细调节：必要时，在自动粗略搜索完成后，仍需手动缓慢精细调节以获得最佳谐振点与最准确的Q值读数。
环境要求：仪器应在不含腐蚀气体、干燥、无强烈振动的环境中使用和保存。
七、维护与保养
本测试装置由精密机械构件组成，属于高精度的测微设备，日常维护需格外用心：
平板电容器二极片平行度：定期检查，要求不超过0.02mm。若因碰撞导致平行度超差，将直接影响介电常数的计算精度。
圆筒电容器轴同心度：轴和轴同心度误差不超过0.1mm，确保线性电容输出的准确性。
测微杆分辨率：保证两个测微杆维持0.01mm的分辨率，若手感松动或读数跳变，应及时检修。
圆筒电容线性校准：使用精密电容测量仪（分辨率±0.01pF）测量圆筒电容器，从0~20mm范围内每隔1mm测试一点，确认电容呈线性变化并符合工作特性要求。
此外，设备不可自行拆装，否则工作性能无法保证。如测试夹具受到碰撞或作为定期计量核查，务必按上述四项指标逐一检测。
八、结语
GDAT高频介电常数测试仪以高频谐振法为核心，通过精密的机械测微结构与先进的数字控制技术相结合，为材料的高频介电性能表征提供了一套完整、可靠、高效的解决方案。它不仅是一台测试仪器，更是连接材料配方研发与实际工程应用之间的桥梁——帮助工程师读懂材料在高频电场中的"真实反应"，从而推动电子元器件、新能源、5G通信、电力设备等领域的产品性能持续提升。
无论是在实验室里探索新材料介电谱的科研人员，还是在产线上严控来料质量的质检工程师，GDAT高频介电常数测试仪都能以其稳定的表现和精准的数据，成为值得信赖的检测伙伴。
应用领域：
介电常数（ε）和介质损耗角正切（tanδ）是评估电介质材料电气性能的核心参数，而用于测量这两个参数的测试仪（如符合GB/T 1409-2006标准的仪器）是材料研发、质量控制和产品认证中的关键设备。其应用领域具体如下：
一、核心适用材料
该仪器专门设计用于对以下两大类材料进行测试：
无机非金属材料：这是文档中明确提到的传统和主要应用对象，特别是各类陶瓷材料，包括电瓷、装置瓷、电容器瓷等。通过测量，可以了解影响材料介电性能的因素，从而为改进材料配方和工艺、提升材料性能提供直接依据。
复合材料：文档明确指出，仪器也适用于复合材料的测试，这包括了由多种不同性质材料组成的现代功能材料。
二、主要应用行业与场景
文档中列举的广泛客户案例，清晰地揭示了该仪器在以下行业和机构中扮演着重要角色：
前沿科学研究与高等教育 高校与科研院所：广泛应用于国内多所顶尖大学（如材料系、水利系等）及国家级研究院所。在这些机构中，仪器主要用于新材料的基础研究、性能应用研究以及教学实验，是探索材料介电性能与微观结构关系、开发新型高性能介电材料的关键工具。
电子电气与元器件制造 电气设备制造：服务于电力变压器、开关设备、高压绝缘子等生产领域，用于评估绝缘部件的介电性能，确保设备运行的可靠性与安全性。 电子元件制造：特别是电容器制造商，需要精确测量介质材料的介电常数和损耗，以设计和生产符合要求的各类电容器。 电路基板材料：用于印刷电路板（PCB）基材，特别是高频、高速电路板所用的覆铜板（如聚四氟乙烯基材等）的介电性能评估，这对信号传输完整性至关重要。
化工与高分子材料工业 塑料与聚合物：用于测试各类工程塑料、特种塑料、薄膜等材料的介电性能，这些材料广泛应用于电子包装、电线绝缘、高频器件等领域。 橡胶工业：用于评估橡胶制品（如电缆绝缘层、密封件）的绝缘和介电特性。
检测、认证与质量监督 第三方检测机构：是各类产品质量监督检验所、检测技术研究院进行产品认证、型式试验和委托检验的必备设备。 企业质量控制：在各类材料及元器件生产工厂中，用于对原材料进行入厂检验，对产品进行出厂检验，确保批次产品性能的一致性和符合国家标准。
电线电缆与通信行业 用于电线电缆绝缘层和护套材料的性能测试，以确保其在工频和高频下的绝缘可靠性及低传输损耗。
新能源汽车与交通运输 应用于汽车制造及相关零部件供应链，用于测试汽车电机、电池系统、车载电子设备中所用绝缘材料和元器件的电性能。
航空航天与特种工业 服务于相关研究单位，用于评估在特殊环境下（如高频、高压）所用特种绝缘材料和复合材料的性能。
三、仪器功能支持的具体应用方向
