一、行业发展与国标检测刚需背景在无机陶瓷、高分子橡胶、复合绝缘材料、电力介质、电子元器件全产业链质检、新品研发、第三方 CMA/CNAS 检测场景中，介质损耗角正切 tgδ与试品电容量 Cx是判定材料绝缘优劣、内部缺陷、配方稳定性、长期服役可靠性两大核心指标，全部检测流程必须遵循 GB/T1409-2006《测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法》国标规范执行，这也是陶瓷、橡胶类绝缘材料出厂、入库、型式试验、老化验证的强制检测依据。GB/T1409 标准明确规定，氧化铝陶瓷、微波介质瓷、硅橡胶、乙丙橡胶、氟橡胶、橡胶复合绝缘子、陶瓷基板、陶瓷电容坯片、橡胶电缆绝缘层、陶瓷高压套管等固体绝缘介质，必须采用交变高压变频测试方案，同时要求设备具备强抗干扰、多接线模式、高精度分辨率、完整数据溯源能力，规避工频电磁干扰、接触误差、人工计算偏差带来的数据失效问题，检测报告方可具备合规法律效力。当前陶瓷、橡胶材料介损检测行业普遍存在八大核心痛点，也是 GB/T1409 陶瓷橡胶介质损耗测定仪 BQS-37A 核心研发优化方向：工频干扰数据漂移，不符合 GB/T1409 标准精度要求陶瓷、橡胶检测多位于车间生产线、变电站、大功率烧结窑、硫化设备周边，现场 50Hz 工频谐波、交变电磁场极强，传统单一 50Hz 工频测试设备干扰叠加，低损耗陶瓷、高纯橡胶微小损耗数值持续跳动，同一样品多次复测离散度超标，出具的检测报告无法通过国标复核，第三方实验室不能用于 CMA 资质备案。GB/T1409 标准明确要求设备需配备异频抗干扰架构，常规工频设备无法满足规范。陶瓷、橡胶样品形态差异巨大，单一接线模式无法全覆盖硬质氧化铝陶瓷基板、薄瓷片、多孔功能陶瓷、软质硅橡胶卷材、硫化橡胶垫片、空心陶瓷套管、橡胶伞裙绝缘子结构完全不同，电极接地方式、加压逻辑区分严格。老式介损设备仅基础正接法，针对接地橡胶试品、空心陶瓷互感器、多层复合瓷件无法精准测量，不符合 GB/T1409 中多试品接线测试规范。低损耗陶瓷、高纯橡胶微小损耗无法捕捉，提前缺陷预警缺失微波陶瓷、PTFE 复合橡胶、高纯氧化铝瓷介质损耗极低，万分级 tgδ 数值波动对应内部气孔、填料分布不均、硫化不完全、陶瓷烧结缺陷。普通设备损耗分辨率不足，无法识别早期材料劣化信号，批量流入市场后，长期高压运行出现发热击穿、设备故障，企业品控风险极高。GB/T1409 标准对低损耗材料测量分辨率、误差区间有硬性限定，普通设备难以达标。野外、车间无稳定市电，发电机供电无法正常检测陶瓷窑厂、橡胶硫化车间、户外绝缘子现场老化试验经常断电，仅依靠柴油发电机临时供电，老式设备电压适配范围窄，发电机电压波动直接造成高压输出不稳，测量精度大幅偏离 GB/T1409 标准允许误差区间，试验数据直接作废。大批量陶瓷、橡胶试样检测无数据存储，无法满足国标溯源要求陶瓷厂每日上百批次瓷片来料抽检、橡胶企业卷材分段检测，传统设备无自动存储、U 盘导出、打印功能，全部依靠人工手写记录，数据易丢失、时序混乱。GB/T1409 配套检测档案管理规范要求所有试验数据带时间戳、可完整追溯，手写记录不具备档案合规效力，第三方实验室无法归档。CVT 陶瓷电容分压器分层检测难题，国标交接试验强制要求电网 CVT 设备内部核心介质为多层陶瓷薄膜复合电容，GB/T1409 与电力交接标准要求分别检测 C
0、C
1、C2 三层陶瓷介质损耗，老式设备只能整体测量，无法分层定位瓷片受潮、开裂缺陷，停电拆解检测耗时耗力，大幅影响供电连续性。高压测试安全机制缺失，不符合国标试验安全规范陶瓷、橡胶高压测试最高加压至 10kV，老式设备无接地自检、多重故障保护，忘记接地、输出短路、过压过流时持续输出高压，存在触电、设备烧毁风险，GB/T1409 附录明确要求检测设备必须具备接地锁定、紧急切断、多维度硬件保护功能。操作门槛高，新手易出现国标操作失误GB/T1409 标准对加压梯度、测试频率、接线屏蔽、校准流程有严格步骤规定，老式按键设备无图文引导，操作人员容易错接线缆、选错测试电压、跳过校准流程，直接导致测量结果不符合标准判定逻辑，报告失效。针对以上全部国标检测痛点，GB/T1409 陶瓷橡胶介质损耗测定仪 BQS-37A 采用一体化集成变频高压测控架构，整机硬件、测量算法、操作流程完全对标 GB/T1409-2006 全部规范条款，同步兼容 ASTM D1
5
0、IEC60250 国际绝缘介质测试标准，专门针对陶瓷类硬质绝缘、橡胶类柔性绝缘材料优化电极匹配逻辑、变频抗干扰算法、多模式测量回路，覆盖陶瓷电容、微波介质瓷、硅橡胶、电缆橡胶、复合绝缘子、陶瓷套管、CVT 陶瓷分压器、绝缘油橡胶薄膜等全品类试样，兼顾车间来料质检、实验室国标型式试验、户外绝缘子现场检测、高校陶瓷橡胶新材料科研、第三方 CNAS 检测机构标准化出报告全场景使用，是符合 GB/T1409 标准的专用陶瓷橡胶介质损耗检测设备。

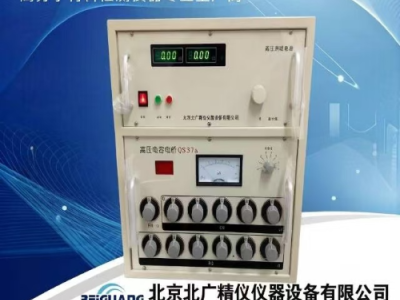

二、整机系统构成与 GB/T1409 标准适配测试原理2.1 整机一体化硬件系统组成GB/T1409 陶瓷橡胶介质损耗测定仪 BQS-37A 为台式一体化整机设计，无需额外外接升压电源、标准电容、变频信号源，单主机搭配全套屏蔽测试附件即可完成 GB/T1409 标准规定全部陶瓷、橡胶介质损耗检测流程，系统分为主机核心测控单元、配套标准化测试附件两大模块，模块化协同完成高压变频激励、信号采集、矢量运算、数据存储输出，全程自动化运算，完全规避 GB/T1409 标准禁止的人工换算误差。主机核心测控单元主机内部集成六大符合国标要求核心硬件：变频逆变电源模块、0.5kV-10kV 连续可调升压变压器、内置 SF6 高稳定标准电容器、数字化矢量采集测量电路、全触摸中文国标操作大屏、多层级硬件安全保护单元。变频逆变电源可输出多组异频测试信号，完美避开 50Hz 工频干扰频段，满足 GB/T1409 抗干扰测试条款；升压变压器支持 0.1kV 精细调压，匹配陶瓷、橡胶不同耐压等级试样加压规范；内置 SF6 标准电容器作为国标规定测量基准回路，固有损耗极低、温漂极小，保障低损耗陶瓷、橡胶微小损耗精准比对采集；数字化测量电路搭载高速采样电阻、前置信号放大器、高精度 A/D 转换单元，配套数字陷波滤波技术，分离杂波与材料真实损耗信号；全触摸大屏内置 GB/T1409 标准全套图文接线指引、操作步骤，新手按照屏幕提示即可完成标准试验流程；多重安全保护实时监测接地、过压、过流、短路、机身温度，触发异常瞬间切断高压，符合国标高压试验安全要求。主机正面全部接口分区布局清晰，包含紧急停机按键、复位按钮、U 盘数据导出端口、总电源开关、AC220V 供电插座、Cx 试品低压屏蔽插座、设备接地接线柱、CVT 专用 ES 自激输出端子、内置热敏打印机、HV 高压安全插座，全部接口采用屏蔽式设计，降低陶瓷、橡胶试样测试时的寄生电容、线缆附加损耗，满足 GB/T1409 屏蔽测量要求。整机尺寸紧凑，搭配专用便携附件箱，可车载转运至陶瓷窑车间、橡胶硫化厂区、户外绝缘子试验场地，单人完成搬运布线。全套国标配套测试附件附件箱收纳全部 GB/T1409 标准要求屏蔽测试配件：双层屏蔽红色高压测试线、黑色低压信号线、CVT 陶瓷分压器自激专用线缆、设备供电电源线、专用接地线缆、备用保险管、标准热敏打印纸；所有线缆采用双层金属屏蔽结构，最大程度消除外部电磁干扰，降低线缆自身附加损耗，针对超薄橡胶薄片、小型陶瓷片微小电容测量无数据偏移；如需开展橡胶浸渍绝缘油、陶瓷油浸介质测试，可额外搭配国标温控绝缘油杯组件，完成液态油膜复合橡胶、陶瓷介质损耗标准检定。2.2 符合 GB/T1409 标准的介质损耗测试原理依据 GB/T1409-2006 中平行板交变高压矢量比对测量方法，陶瓷、橡胶介质在交流高压电场下会产生极化损耗与电导损耗，损耗能量全部转化为热量，损耗数值直接反映材料内部气孔、填料不均、硫化缺陷、陶瓷烧结瑕疵，介质损耗角正切 tgδ 是国标规定核心判定参数，设备双回路测量逻辑完全匹配标准测量模型。完整国标测量流程分为四大阶段：第一阶段标准基准回路搭建：仪器内置 SF6 标准电容器构成 Cn 标准测量回路，出厂已完成全频段损耗校准，自动扣除标准电容固有损耗，作为无损耗基准参照信号，满足 GB/T1409 标准基准器具精度要求；第二阶段陶瓷 / 橡胶试品回路搭建：按照国标规定正接法、反接法、自激法接线规范，将陶瓷基板、橡胶垫片、CVT 陶瓷分压器接入 Cx 试品回路，变频逆变电源输出标准规定频率、标准规定幅值高压施加于试样两端，双层屏蔽线缆隔绝外界工频杂波混入采集信号；第三阶段数字化矢量运算（符合 GB/T1409 计算逻辑）：高速数字信号处理器同步采集标准回路、试品回路电流幅值、相位偏移数据，矢量差值运算剥离材料真实极化、电导损耗，精准输出 tgδ 损耗值与等效电容量 Cx；设备变频异频架构搭配数字陷波技术，过滤现场 50Hz 谐波干扰，即便在陶瓷烧结炉、橡胶硫化机强电磁环境，测量误差仍控制在国标允许区间内；第四阶段国标合规数据输出存储：运算完成后触摸屏同步显示全部符合报告格式数据，包含测试电压、变频频率、tgδ 损耗、Cx 电容、标准试验时间戳，数据自动本地存储，支持现场打印国标格式纸质报告、U 盘导出电子台账，全程无人工记录、手动计算，规避 GB/T1409 标准明确禁止的人为数据偏差。设备内置多套国标规定测量回路模式，分别适配不同陶瓷、橡胶试样：正接法适用于未接地陶瓷基板、绝缘橡胶薄片、油浸陶瓷试品；反接法适配接地橡胶绝缘子、接地陶瓷套管、瓷套末屏检测；自激法专为 CVT 多层陶瓷电容分压器设计，无需拆除高压引线分层检测 C0/C1/C2 陶瓷介质；反接屏蔽法单独测量 CVT 上端陶瓷电容损耗，完整覆盖 GB/T1409 中所有固体绝缘介质测量接线规范。
三、适配 GB/T1409 标准核心功能特点详解GB/T1409 陶瓷橡胶介质损耗测定仪 BQS-37A 所有功能围绕国标检测条款、陶瓷橡胶材料专属测试痛点开发，覆盖抗干扰合规性、标准操作便捷性、多试样适配、CVT 陶瓷专项检测、国标数据溯源、高压安全防护六大维度，每项功能均对应国标明确要求，逐项拆解说明：多组变频异频抗干扰架构，完全满足 GB/T1409 抗干扰测试条款设备搭载变频法核心抗干扰原理，内置 50Hz 工频基准、47.5Hz/52.5Hz、45Hz/55Hz、60Hz、57.5Hz/62.5Hz、55Hz/65Hz 多组自动双变频模式，测试人员可根据车间、现场工频干扰强度自由切换异频测试点，从物理层面错开 50Hz 干扰频段，搭配内置数字陷波滤波电路双重过滤谐波杂波。针对低损耗微波陶瓷、高纯硅橡胶，即便在陶瓷烧结车间、橡胶硫化厂区强电磁工况，损耗数值稳定无漂移，同一样品多次复测离散度符合 GB/T1409 误差限值，出具检测报告可直接用于 CMA/CNAS 实验室资质备案，解决普通工频设备无法满足国标抗干扰要求的行业难题。同时多变频扫描功能可按照 GB/T1409 要求，采集陶瓷、橡胶全频段损耗频谱数据，支撑新材料配方研发、老化机理国标验证试验。全中文触摸国标引导大屏，零基础完成 GB/T1409 标准操作整机配备大面积 120mm×90mm 触摸液晶显示屏，全中文图形化操作界面，内置完整 GB/T1409 标准操作图文指引，每一步接线、参数设置、校准、测量流程均有屏幕弹窗提示，操作人员无需熟读国标原文、无需专业高压试验资质，简单培训即可独立完成全套标准试验流程。屏幕同步实时展示国标报告所需全部参数：测试高压、变频频率、tg 损耗、Cx 电容、接地状态、高压运行指示灯，强光车间、昏暗实验室读数清晰无反光，区别传统小型按键屏，大幅降低国标操作失误概率，避免因操作不规范导致报告失效。200 组带时序本地存储 + U 盘导出，满足 GB/T1409 档案溯源规范仪器内部集成高精度日历芯片与大容量存储器，每一次陶瓷、橡胶试样国标测试完成后，数据自动附带精确时间戳存入本地，最多完整保存 200 组独立试验记录，可随时调取历史国标试验台账、单条数据单独打印合规报告；设备侧面专用 USB Host 接口可外接标准 U 盘导出全部存储数据，导出文件通用格式，任意电脑无需专用软件即可打开统计归档，完美匹配 GB/T1409 配套检测档案管理要求，彻底淘汰手写纸质记录，解决数据丢失、时序混乱、无可溯源的国标档案违规问题，第三方检测机构可直接对接 LIMS 实验室数据管理系统。四大国标标准测试模式全覆盖，适配全部陶瓷橡胶试样仪器采用内高压内标准国标测试架构，原生搭载正接法、反接法、自激法、反接屏蔽法四大测量逻辑，完整覆盖 GB/T1409 标准中全部固体绝缘介质测试接线规范：正接法用于氧化铝陶瓷片、硅橡胶薄片、油浸陶瓷试品、未接地电容瓷件；反接法适配接地橡胶绝缘子、陶瓷高压套管、互感器瓷末屏检测；自激法专为 CVT 多层陶瓷电容分压器设计，无需拆除高压引线分层检测 C1/C2 陶瓷介质；反接屏蔽法单独测量 CVT 上端 C0 陶瓷损耗，一台设备无需更换配件即可完成所有陶瓷、橡胶国标检测，不用多台设备搭配使用，降低实验室采购维护成本。CVT 陶瓷分压器一站式分层检测，符合电网 GB/T1409 交接试验针对电网 CVT 设备内部多层陶瓷薄膜复合电容，设备集成三项国标 CVT 陶瓷介质专属检测功能，全部符合 GB/T1409 与电力交接试验标准：第一支持 C
0、C
1、C2 陶瓷层分别单独测试，分层输出损耗、电容数值，精准定位陶瓷片开裂、受潮缺陷；第二搭载不拆高压引线自激测试模式，停电无需断开 CVT 高压线缆，大幅缩短电网停电试验时长，提升供电可靠性；第三支持反接屏蔽法单独检测上端陶瓷介质，弥补普通设备无法分层测量的功能空白，完整一套 CVT 陶瓷介质国标检测流程无需额外辅助设备。全数字化高速采样电路，国标 0.1kV 连续平滑调压仪器逆变电源、信号采样单元全部数字化控制，高压输出按照 0.1kV 精细步进平滑升降，无电压突变冲击，避免超薄陶瓷生坯、软质橡胶卷材瞬间高压击穿，符合 GB/T1409 缓慢加压试验规范；高速采样电路实时捕捉陶瓷、橡胶微小电流、相位变化，单次完整国标测量周期短，陶瓷厂、橡胶厂大批量来料抽检作业效率大幅提升，适配车间流水线批量国标质检场景。多层级国标高压安全防护体系，满足 GB/T1409 试验安全附录设备集成六大硬件保护模块，完全匹配 GB/T1409 高压试验安全规范：输入电压波动保护、高压过流保护、输出短路保护、内部电源故障保护、高压过压限制、机身超温停机，任意异常工况瞬间切断全部高压输出；额外标配接地自检程序，开机、启动国标测试前自动识别接地导通状态，接地不可靠直接锁定升压功能，无法输出高压，从源头杜绝无接地高压触电风险；面板独立紧急停机按钮配套高压指示灯，高压输出时指示灯常亮，突发险情一键切断高压，多重安全机制保障车间、实验室、户外国标试验全程人员设备安全。独立大电流自激输出，适配 CVT 陶瓷分压器国标自激法面板配备 ES 专用自激输出端子，内置国标要求独立自激电源模块，输出 AC0V-50V、最大 15A 大电流，支持 50Hz/60Hz 单频与多组自动双变频模式，自激输出线缆对接 CVT 陶瓷分压器二次自激线圈，为密封式 CVT 提供国标测试激励电源，无需额外外接升压设备；大电流输出搭配原厂专用粗径屏蔽线缆，保证 CVT 二次绕组接触阻抗极低，消除接触误差带来陶瓷介质损耗测量偏差，切换常规正、反国标测试模式时，自激输出自动关闭，不干扰标准测量回路。内置国标规格热敏打印机，现场直接出具合规纸质报告主机集成 55mm 宽全自动热敏打印机，测试完成一键打印符合 GB/T1409 格式试验报告，报告完整包含测试时间、变频频率、加压电压、tgδ 损耗、Cx 电容等全部国标必填参数，野外车间无电脑配套场景可直接留存纸质检测档案；更换打印纸操作简单，搬运卡纸取出纸卷重新绕紧即可恢复打印，适配户外绝缘子现场国标试验无办公设备场景。宽电压供电适配，发电机供电仍满足 GB/T1409 精度要求设备标准供电 AC220V±10%，兼容车间停电、野外绝缘子试验柴油发电机临时供电工况，发电机输出零线接地即可正常识别接地自检；内部逆变稳压模块抵消发电机电压小幅波动，国标测量精度不受供电变化影响，拓宽陶瓷、橡胶户外、车间无市电国标检测适用范围。全品类国标标准化接线指引，陶瓷橡胶试样全覆盖仪器内置 GB/T1409 标准全套图文接线方案，覆盖氧化铝陶瓷基板、微波介质瓷、硅橡胶绝缘子、电缆橡胶、陶瓷套管、电流 / 电压互感器瓷件、CVT 陶瓷分压器、绝缘油橡胶、标准陶瓷校准试品十余类试样，屏幕区分红色高压 HV 线缆、黑色 Cx 低压线、接地端子、自激输出端子，避免操作人员错接线路造成国标测量失效；配套双层屏蔽原厂测试线缆，最大程度降低线缆附加损耗，保障低损耗陶瓷、高纯橡胶微小损耗国标测量精准度。超高分辨率国标测量单元，低损耗陶瓷橡胶达标 GB/T1409 误差仪器硬件测量分辨率完全符合 GB/T1409 对低损耗介质精度硬性规定，tgδ 损耗分辨率达到 0.001%，Cx 电容量精细至 0.001pF，能够精准捕捉微波陶瓷、高纯氟橡胶万分级微小损耗波动，提前识别材料烧结、硫化早期缺陷；整机测量误差严格控制在国标允许区间，1kV 测试电压下覆盖 Cx 小于 300nF 宽量程，从小型陶瓷薄片、薄橡胶卷材到大容量陶瓷电容、厚橡胶绝缘块全部兼容，一台设备完成全品类陶瓷橡胶国标检定，无需分频段多台仪器搭配。
四、性能参数使用环境条件：环境温度区间 - 15℃至 40℃，环境相对湿度 RH 小于 80%核心抗干扰技术原理：变频法异频抗干扰架构设备供电电源：AC 220V±10%，兼容发电机临时供电场景高压输出模块规格高压输出电压区间：0.5KV 至 10KV，电压调节步进 0.1kV高压输出精度：2%高压输出最大电流：200mA高压输出整机容量：2000VA内置自激电源参数自激输出 AC 电压范围 0V 至 50V，输出电流 15A支持频率模式：50HZ、60HZ 单频，45HZ/55HZ、47.5HZ/52.5HZ、55HZ/65HZ、57.5HZ/62.5Hz 自动双变频测量分辨率指标介质损耗 tgδ 分辨率：0.001%被试品电容量 Cx 分辨率：0.001pF整机测量精度标准介质损耗误差△tgδ：±(读数 ×1.0%+0.040%)电容量误差△Cx：±(读数 ×1.0%+1.00PF)CVT 专项测试量程要求：1KV 测试电压下，被试品电容 Cx 小于 300 nF设备外形尺寸规格主机外形尺寸 (毫米)：350 (长度)×270 (宽度)×270 (高度)附件箱外形尺寸 (毫米)：350 (长度)×270 (宽度)×160 (高度)数据存储配置：本地存储器可存储 200 组完整试验数据，支持外接 U 盘批量导出数据主机整机重量：22.75Kg
五、整机面板国标操作接口完整功能说明整机正面按照 GB/T1409 操作安全规范分区布局，分为安全操作按键区、触摸国标显示区、屏蔽接线端子区、报告打印区，每个接口、按键均标注国标使用规范与安全注意事项，操作人员可快速识别完成标准接线与试验操作。紧急停机按钮及高压指示灯面板左上角独立圆形按键，内置高压状态指示灯，国标测试启动输出高压后指示灯常亮，直观提醒操作人员远离高压线缆；试验过程出现陶瓷击穿、橡胶试样放电、线路短路等国标试验紧急险情，一键瞬间切断整机全部高压输出，消除触电风险；国标标准测试正常启停优先使用屏幕停止功能，不建议直接按下复位键中断测量。复位按钮紧急停机按键下方功能键，仪器出现国标测试程序卡顿、界面读取异常时使用，按下重启测控程序返回国标主菜单；强制复位会清空当前未保存国标临时试验数据，仅作为故障恢复备用，常规标准测量无需操作。USB 数据传输接口复位按键下方标准 USB 插孔，插入 U 盘可将本地 200 组国标试验台账批量导出至电脑归档；数据传输过程屏幕弹出进度提示，未完成传输严禁拔出 U 盘，避免 U 盘损坏、国标检测数据丢失，待屏幕提示安全拔出后再取下存储设备。总电源开关USB 接口右侧船型总电源开关，拨至开启档位仪器上电进入 GB/T140 标准主操作界面；全部陶瓷、橡胶国标试验结束、设备长期闲置时关闭开关，同步切断逆变、升压、测量全部内部供电；突发高压短路故障可直接关闭开关并拔掉电源线，彻底切断整机电源。AC220V 电源输入插座电源开关上方标准三孔供电插座，可接入市电或野外发电机输出电源；插座内置保险管，输入电压超标、内部电路短路时保险自动熔断，保护国标测量核心硬件，设备不通电优先检查保险完好性。Cx 试品低压屏蔽输入插座面板最上方屏蔽圆形插座，搭配黑色低压测试线缆，用于国标正接法陶瓷、橡胶试品低压信号采集；插座中心为线缆芯线，金属外壳匹配屏蔽层，试样低压端带有屏蔽环时屏蔽层对应接入，无屏蔽结构则屏蔽层悬空；国标测试启动过程严禁拔下插头，防止感应高压触电；高精度 GB/T1409 低损耗陶瓷检定必须使用全屏蔽插头，裸露芯线会引入干扰造成损耗超标；接线保证芯线与试样零电阻贴合，接触不良导致国标复测数据离散度超标；强电磁车间拆除线缆前保持电缆接地，规避感应电击风险。120mm×90mm 国标全触摸液晶显示屏整机核心国标交互区域，全中文 GB/T1409 操作图形界面，所有参数设置、模式切换、数据查询、国标报告打印全部触摸点击操作；屏幕禁止长期阳光暴晒、重物挤压、金属利器划伤，避免触控失灵无法开展标准试验。接地金属接线柱显示屏右侧专用接地端子，GB/T1409 高压试验强制接地点位，所有陶瓷、橡胶标准测试前必须使用配套接地线牢固接入大地可靠地网；仪器内置国标接地自检程序，接地不通直接锁定升压功能，无法输出高压开展试验，杜绝无接地违规国标检测。ES CVT 陶瓷分压器自激输出端子接地接线柱上方圆形输出接口，搭配专用 CVT 自激线缆，国标自激法检测多层陶瓷电容分压器时连接 CVT 二次自激线圈 dn 端接地；大电流输出必须使用原厂配套线缆保证接触紧密，切换常规正、反国标测试模式时自激输出自动关闭，无多余信号干扰标准回路。内置国标报告热敏打印机自激输出端子上方打印仓，搭载 55mm 宽幅打印组件，国标陶瓷、橡胶测试完成点击打印，直接输出符合 GB/T1409 规范纸质试验报告；更换打印纸掀开侧边卡扣放入专用热敏纸，预留小段纸体外露再闭合盖板；搬运卡纸取出纸卷重新绕紧即可恢复打印。HV 高压安全输出插座面板下方带安全保护门高压专用插座，接入红色高压屏蔽线缆输出 0.5kV-10kV 国标变频激励高压；插座中心对应线缆芯线，金属外壳匹配屏蔽层；国标正接法芯线、屏蔽层均可加压，反接法仅允许芯线对接试样高压端，试样高压屏蔽环对应接入线缆屏蔽层；高压输出全程带危险电压，国标测试过程禁止触碰插座、高压线缆；低损耗陶瓷国标计量检定时必须使用全屏蔽插头，裸露导线引入干扰造成数据不符合国标误差要求；接线保证芯线与陶瓷、橡胶高压端完全贴合，接触电阻过大会导致国标测量数值持续漂移。
六、适配 GB/T1409 标准陶瓷、橡胶全品类检测试样清单GB/T1409 陶瓷橡胶介质损耗测定仪 BQS-37A 完全覆盖 GB/T1409-2006 标准规定全部无机陶瓷绝缘、高分子橡胶绝缘固体介质，细分可检测材料品类如下，全部试样均可按照国标规范完成 tgδ、Cx 精准检定：6.1 各类工业绝缘陶瓷材料（硬质无机介质）电子电容器陶瓷：钛酸钡电容瓷片、氧化铝陶瓷生坯、流延陶瓷薄膜、多层 MLCC 介质瓷、高频微波陶瓷、氮化铝基板、石英陶瓷、高压电瓷套管；电力 CVT 专用陶瓷分压器：多层陶瓷薄膜复合电容片、CVT 上端 C0 陶瓷介质、中层 C1/C2 陶瓷绝缘层，支持国标分层损耗检测；功能特种陶瓷：压电陶瓷、绝缘装置瓷、氧化铝绝缘基板、陶瓷滤波器介质、烧结多孔陶瓷、空心陶瓷绝缘子；实验室标准校准陶瓷：人工氧化铝标准试片、石英玻璃标准介质，用于 GB/T1409 设备定期计量溯源校验。6.2 各类高分子橡胶柔性绝缘材料电力绝缘子橡胶：硅橡胶复合绝缘子伞裙、乙丙橡胶 EPDM 绝缘垫片、氟橡胶耐温绝缘块、避雷器橡胶密封件；电缆绝缘橡胶：高压电缆硅橡胶包覆层、电力电缆橡胶内衬、电缆接头橡胶绝缘套、矿用阻燃橡胶绝缘卷材；电子设备橡胶：机柜密封橡胶垫、器件绝缘橡胶薄膜、硫化橡胶绝缘片、耐油橡胶绝缘衬；油浸复合橡胶：浸渍绝缘油橡胶垫片、变压器橡胶密封件、油膜复合橡胶介质，搭配国标温控油杯完成 GB/T1409 油浸介质损耗测试。6.3 陶瓷橡胶复合高压电气设备（整机国标交接试验）电容式电压互感器 CVT：内部多层陶瓷薄膜分压器分层国标损耗检测，不拆高压引线自激法符合电网 GB/T1409 交接规范；高压陶瓷套管：瓷芯橡胶密封组合件，正、反接法完成瓷体、橡胶复合介质国标损耗测量；电流 / 电压互感器：内部陶瓷骨架、橡胶绝缘夹层，末端屏蔽法、反接法开展国标型式试验；电力电容器：陶瓷介质电容、橡胶封装薄膜电容来料国标抽检；高压复合绝缘子：硅橡胶伞裙 + 陶瓷芯棒整体介质损耗国标检定。6.4 新材料研发试样（高校、科研院所 GB/T1409 科研测试）陶瓷基复合改性介质、纳米填料橡胶绝缘、可降解橡胶薄层、微波改性陶瓷、高温耐电瓷片、新型硫化橡胶配方试样，多变频、多电压梯度国标扫描测试，完整采集损耗频谱数据支撑学术论文、新品配方国标验证。
七、GB/T1409 标准完整标准化操作流程7.1 国标试验前期准备工作环境达标：设备放置干燥平整工作台，远离陶瓷烧结窑、硫化机、高压开关柜等强电磁干扰源，环境温度控制 - 15℃~40℃，相对湿度低于 80%，符合 GB/T1409 标准试验环境要求；可靠接地：使用配套接地线牢固连接设备接地柱与大地地网，接地电阻越小越好，接地不达标仪器锁定高压，无法启动国标测试；供电接入：市电接入标准三孔插座，野外发电机供电时将发电机输出零线同步接地，规避接地自检报错；试样预处理：陶瓷、橡胶试样按照 GB/T1409 标准要求恒温恒湿放置 24 小时以上，去除表面粉尘、油污、水汽，陶瓷打磨平整，橡胶去除表面硫化脱模剂，避免杂质引入国标测量误差；开机预热：打开总电源开关，仪器上电预热五分钟消除电路温漂，保证低损耗陶瓷、橡胶国标测量数值稳定。7.2 一般陶瓷 / 橡胶试样国标测试操作步骤国标规范接线：根据试样材质、接地状态选择 GB/T1409 正接法或反接法，对照屏幕图文指引连接红色 HV 高压线缆、黑色 Cx 低压屏蔽线，屏蔽层按照规范悬空或接入试样屏蔽极；进入标准测试界面：主菜单点击 “一般测试” 国标功能模块；国标参数配置：点击参数设置，按照材料耐压、国标试验规范设定加压电压、变频测试频段、测量速度，参数调整完成点击保存，取消则不保留设置返回界面；启动全自动国标测量：长按启动测试按键，仪器按照 GB/T1409 规范平滑升压至设定值，自动切换选定变频频点完成多组损耗、电容采集；国标数据留存：测试结束屏幕显示全部符合报告参数，数据自动存入本地 200 组存储空间，可现场一键打印 GB/T1409 纸质检测报告；批量试样循环：单次测试完成仪器自动降压归零，确认无高压后更换下一批陶瓷、橡胶试样，无需重复校准直接开展下一组国标检测。7.3 CVT 陶瓷分压器国标专项测试流程区分国标接线模式：分层检测、不拆引线自激法、C0 反接屏蔽法三种接线逻辑，自激法 ES 端子连接 CVT 二次线圈，高压 HV 线缆悬空不接触地面，防止对地附加介损造成国标数据超标；进入 CVT 国标测试模块：主界面选择 “CVT 测试” 专项功能；国标参数设定：调整测试高压、变频区间，保存参数后返回测试界面；自动分层国标测量：长按启动按键，仪器平稳升压完成 C
0、C
1、C2 三层陶瓷介质损耗、电容国标采集；分层数据归档：全部陶瓷层国标数据自动存储，可单独打印 CVT 专用国标交接报告，U 盘导出分层对比台账用于设备绝缘缺陷国标判定。7.4 国标数据查询、系统时间校准操作历史国标台账查询：主菜单进入数据管理 - 数据查询，本地存储全部陶瓷、橡胶国标试验记录按测量时间先后排序，可翻页调取任意批次数据单独打印；系统时间校准：进入参数设置时间界面，调整时、分、秒数值保存更新，保证每一组 GB/T1409 试验数据时间戳准确，满足档案时序溯源国标要求；U 盘国标数据批量导出：空白 FAT 格式 U 盘插入 USB 接口，进入数据管理选择批量导出，屏幕提示导出完成后再拔出 U 盘，拷贝至电脑完成国标检测台账归档统计。
八、陶瓷橡胶 GB/T1409 检测核心行业痛点与设备国标适配解决方案陶瓷、橡胶材料按照 GB/T1409 标准开展介质损耗检测长期存在七大无法规避行业难题，老式设备硬件、算法不匹配国标条款，测量数据无法通过标准复核，本仪器针对性从底层硬件、测量逻辑、变频架构解决全部国标检测痛点：8.1 痛点一：车间工频干扰大，国标复测数据离散度超标，报告失效陶瓷烧结车间、橡胶硫化厂区大功率设备持续释放 50Hz 工频谐波，传统 50Hz 工频设备测试频率与干扰重合，低损耗微波陶瓷、高纯硅橡胶损耗数值持续跳动，同一试样多次测量偏差超出 GB/T1409 标准允许误差，出具报告不能用于 CMA 备案。国标适配解决方案：整机变频异频抗干扰架构，多组错开 50Hz 测试频段搭配数字陷波双重滤波，完全分离材料真实损耗与现场杂波；即便在强电磁车间，同一陶瓷、橡胶试样多次复测离散度严格控制在 GB/T1409 国标误差区间内，检测报告合规有效，第三方实验室可直接用于资质检测业务。8.2 痛点二：CVT 多层陶瓷分压器无法分层国标检测，缺陷定位困难CVT 内部多层陶瓷薄膜复合电容无法拆解，老式设备仅能输出整体平均损耗，无法区分 C0/C1/C2 哪一层陶瓷存在开裂、受潮缺陷，不符合 GB/T1409 分层检测要求，电网检修需要拆解 CVT，停电周期大幅延长。国标适配解决方案：原生三套 CVT 陶瓷介质国标测量模式，自激法不拆高压引线分层检测 C
1、C2 陶瓷损耗，反接屏蔽法单独测量上端 C0 陶瓷介质，完整输出三层独立国标损耗、电容数值，精准定位缺陷陶瓷层，无需拆解设备，完全匹配 GB/T1409 电网交接试验条款，缩短停电检修时长。8.3 痛点三：低损耗陶瓷、高纯橡胶微小损耗无法捕捉，国标缺陷预警失效微波介质陶瓷、氟橡胶、高纯氧化铝瓷损耗极低，万分级 tgδ 数值波动对应内部气孔、硫化不完全、烧结瑕疵，普通设备分辨率不足，无法识别早期劣化信号，批量产品投入使用后发热击穿，不符合 GB/T1409 质量管控要求。国标适配解决方案：硬件 tgδ 分辨率 0.001%，Cx 分辨率 0.001pF，六位数显完整展示微小损耗变化，国标测量误差完全达标；可提前识别陶瓷、橡胶材料内部微小缺陷，企业来料国标抽检可快速筛选不合格批次，规避批量产品质量事故。8.4 痛点四：野外、车间无稳定市电，发电机供电国标测量精度漂移偏远陶瓷矿场、户外橡胶绝缘子老化试验仅依靠柴油发电机供电，老式设备电压适配范围窄，发电机输出波动直接导致高压不稳，测量数值偏离 GB/T1409 误差限值，试验数据作废。国标适配解决方案：整机 AC220V±10% 宽电压适配，内置逆变稳压模块抵消发电机电压小幅波动；发电机零线接地即可正常通过接地自检，野外无市电场景国标测量精度依旧符合标准要求，拓宽户外陶瓷橡胶国标检测适用范围。8.5 痛点五：国标试验无数据存储追溯，档案不满足 GB/T1409 管理规范陶瓷厂每日上百批次来料国标抽检，人工手写记录无时间戳、易丢失，第三方实验室档案不符合 GB/T1409 溯源条款，CMA 资质复核无法通过。国标适配解决方案：本地 200 组带时序存储 + U 盘电子导出，每一组陶瓷、橡胶国标试验数据附带精确时间戳，可现场打印纸质国标报告、电脑长期归档，完整满足 GB/T1409 检测档案管理规范，省去人工手写、二次录入工序，档案合规无争议。8.6 痛点六：高压测试无多层安全防护，不符合 GB/T1409 试验安全附录陶瓷、橡胶国标测试最高加压至 10kV，老式设备无接地自检、短路保护，忘记接地、输出短路时持续输出高压，存在触电、设备烧毁安全隐患，不符合 GB/T1409 高压试验安全强制条款。国标适配解决方案：内置接地锁定、过压、过流、短路、超温六层硬件保护，紧急停机一键切断高压，高压指示灯直观警示，完全匹配 GB/T1409 安全操作附录，零基础操作人员开展国标试验无安全风险。8.7 痛点七：单一接线模式，无法覆盖全部陶瓷橡胶试样国标测试规范硬质陶瓷基板、软质橡胶卷材、接地绝缘子、空心陶瓷套管电极接地、加压逻辑差异巨大，老式设备仅基础正接法，部分试样无法按照 GB/T1409 标准接线测量，试验流程不合规。国标适配解决方案：集成正接法、反接法、自激法、反接屏蔽法全套国标测量回路，屏幕配套图文接线指引，适配所有陶瓷、橡胶绝缘介质国标检测，一台设备覆盖全部试样，无需额外购置辅助测试硬件。
九、全行业 GB/T1409 国标落地应用场景深度解析9.1 陶瓷生产企业来料、成品国标质检氧化铝陶瓷厂、微波介质瓷厂商、MLCC 电容陶瓷生产车间，每日对陶瓷生坯、烧结瓷片、成品电容瓷开展 GB/T1409 国标来料抽检、出厂型式试验，通过介质损耗数值判定陶瓷烧结工艺、填料配比稳定性，筛选内部气孔、开裂不合格瓷片。设备变频抗干扰适配烧结车间强电磁工况，大批量陶瓷试样快速国标检测，内置比较判定逻辑按照企业内控国标损耗阈值自动区分
应用领域：
介电常数及介质损耗测试仪是材料电性能检测的核心设备，主要通过测量材料的相对介电常数 ε 和介质损耗角正切值 tanδ，为评估绝缘材料、陶瓷、复合材料等的电学特性提供核心数据。其应用贯穿材料研发、工业生产、设备运维、科研教学全产业链，凡是涉及"电介质在电场中如何响应"的场景，都离不开它。以下按行业领域做详细介绍。
一、电力与电气工业：电网安全的"听诊器"电力行业是介电常数及介质损耗测试仪最传统也是最关键的应用领域。在绝缘技术中，特别是当绝缘材料用于高电场强度或高频的场合，应尽量采用介质损耗因数低的材料。变压器与高压设备运维：发电厂、变电站、电力检修第三方机构，针对变压器、电压/电流互感器、高压套管、电力电容器、避雷器等开展整机预防性介损试验，判断设备内部绝缘是否受潮、老化、局部破损，提前规避高压绝缘击穿故障，保障电网稳定运行。通过测量 ε 和 tanδ，可评估材料在长期静态电场下的离子极化与偶极子转向极化过程，确保电讯传输和输配电系统安全。例如，在 XLPE 电缆绝缘层检测中，工频测试仪可识别微孔缺陷，避免局部放电。绝缘油检测：绝缘油生产与检测机构、炼油厂等单位，搭配外置恒温油杯工装执行 GB/T 5654 标准检测，监测变压器油、电缆浸渍油、开关绝缘油长期使用后的老化损耗变化，指导绝缘油更换周期判定。高压绝缘子与特高压工程：在 -40℃ 至 125℃ 范围内同步施加电场与机械应力，测试材料介电稳定性，为特高压工程提供安全冗余设计依据。
二、电子元器件与半导体制造：性能优化的"标尺"电子与电器制造行业是该仪器应用最密集的领域之一，用于评估绝缘材料、封装材料、介质层材料（如陶瓷、高分子材料）的介电性能。电容器制造：电容器是电子设备中大量使用的电子元件之一，介电性能直接影响电容器的性能。电容器制造商需要精确测量介质材料的介电常数和损耗，以设计和生产符合要求的各类电容器。例如测试聚丙烯薄膜（ε≈2.3）、电解液等介质的介电常数与损耗因数（tanδ<0.005），确保电容器储能效率和稳定性。某企业通过在线式介电测试仪实时监测薄膜 ε 分布，将产品不良率从 3% 降至 0.5%。集成电路与封装材料：评估液晶材料、半导体封装材料的介电性能，优化显示响应速度或器件可靠性。具体包括：半导体元件：变容二极管的 C-VDC 特性分析；晶体管或集成电路的寄生参数分析 半导体材料：半导体材料的介电常数、导电率和 C-V 特性 液晶材料：液晶单元的介电常数、弹性常数等 C-V 特性 电子元器件制造与质检：检测电力设备绝缘材料（如电缆、变压器套管）的介电性能，保障电网安全运行；评估电子元器件基板材料的信号传输稳定性；是陶瓷电容器制造、高频通信材料生产等领域产品出厂前介电性能合规性检测的必备设备。
三、印制电路板（PCB）与通信行业：5G 时代的"守门人"随着 5G 通信、高频高速电路的发展，PCB 基材与射频微波材料的介电性能评估变得至关重要。高频 PCB 基材评估：用于印刷电路板（PCB）基材，特别是高频、高速电路板所用的覆铜板（如聚四氟乙烯基材等）的介电性能评估，这对信号传输完整性至关重要。在 10GHz 频段下精确测量材料 ε 和 tanδ，优化天线尺寸设计——例如罗杰斯 RT/duroid 5880 材料因 ε 稳定性（ε'=2.2±0.02@10GHz）成为 5G 天线首选。仪器可优化微波基板（如 Rogers 材料 ε≈3.3-6.6）、天线材料的介电常数，提升高频信号传输效率。电线电缆行业：用于电线电缆绝缘层和护套材料的性能测试，以确保其在工频和高频下的绝缘可靠性及低传输损耗。射频与微波器件：用于评估材料在高频电场中的耦合能力和发热特性，服务于高频热压木材、微波加热食品、陶瓷烧结、塑料焊接等高频加热与微波加工行业。
四、高分子、橡胶与塑料工业：配方研发的"指南针"化工与高分子材料工业是该仪器应用最广泛的材料研发场景。塑料与聚合物：用于测试各类工程塑料、特种塑料、薄膜等材料的介电性能，这些材料广泛应用于电子包装、电线绝缘、高频器件等领域。典型可测材料包括 PA 尼龙/涤纶、PE 聚乙烯、PTFE 聚四氟乙烯、PS 聚苯乙烯、PC 聚碳酸酯、PVC、PMMA 等。橡胶工业：依据 GB/T 1693-2007 完成介电性能检测，评估橡胶制品（如电缆绝缘层、密封件）的绝缘和介电特性。具体包括硫化橡胶绝缘垫片、电缆橡胶护套、橡胶绝缘密封件，用于筛选适配高压工况的橡胶绝缘原料，优化橡胶硫化温度、填充剂配比，控制橡胶介质损耗数值。新材料研发：评估陶瓷、聚合物、纳米复合材料等的极化机制与能量损耗特性，指导配方优化（如高聚物通过调整 ε 值提升耐高温性能）。在新型绝缘材料研发中，纳米复合材料可通过测定纳米材料的 ε 优化纳米电容器设计，提高储能效率；石墨烯/氮化硼复合材料可利用 AI 辅助分析介电谱中的弛豫峰与共振峰，反推材料成分与微观结构，将特征提取时间从数小时缩短至分钟级。老化与失效分析：监测材料在温度、湿度变化下的介电性能演变（如高温下介电常数的非线性变化）。
五、陶瓷、玻璃与无机非金属材料：特种性能的"裁判员"介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，以及复合材料等的一项重要的物理性质。电子陶瓷：用于测试陶瓷片、OCA 光学胶、环氧树脂材料、FR4 PCB 板材等的介电性能，是陶瓷电容器制造等领域产品出厂前介电性能合规性检测的关键设备。玻璃与云母：石英晶玻璃、云母绝缘板材等材料的介电性能测试。航空航天与军工材料：用于筛选和评估轻质、高稳定性、低介电损耗的复合材料，服务于雷达罩、天线材料、隐身涂层、航空绝缘材料等特殊环境应用。对航空航天材料而言，ε 要小、tgδ 要大，介电性能是选材关键指标之一。测试航天器隔热材料、航空复合材料在真空或高辐射环境下的介电稳定性。
六、新能源汽车与储能行业：电动化浪潮的"助推器"新能源汽车与交通运输领域对该仪器的需求正在快速增长。电池与储能材料：评估电池隔膜、燃料电池电解质的
