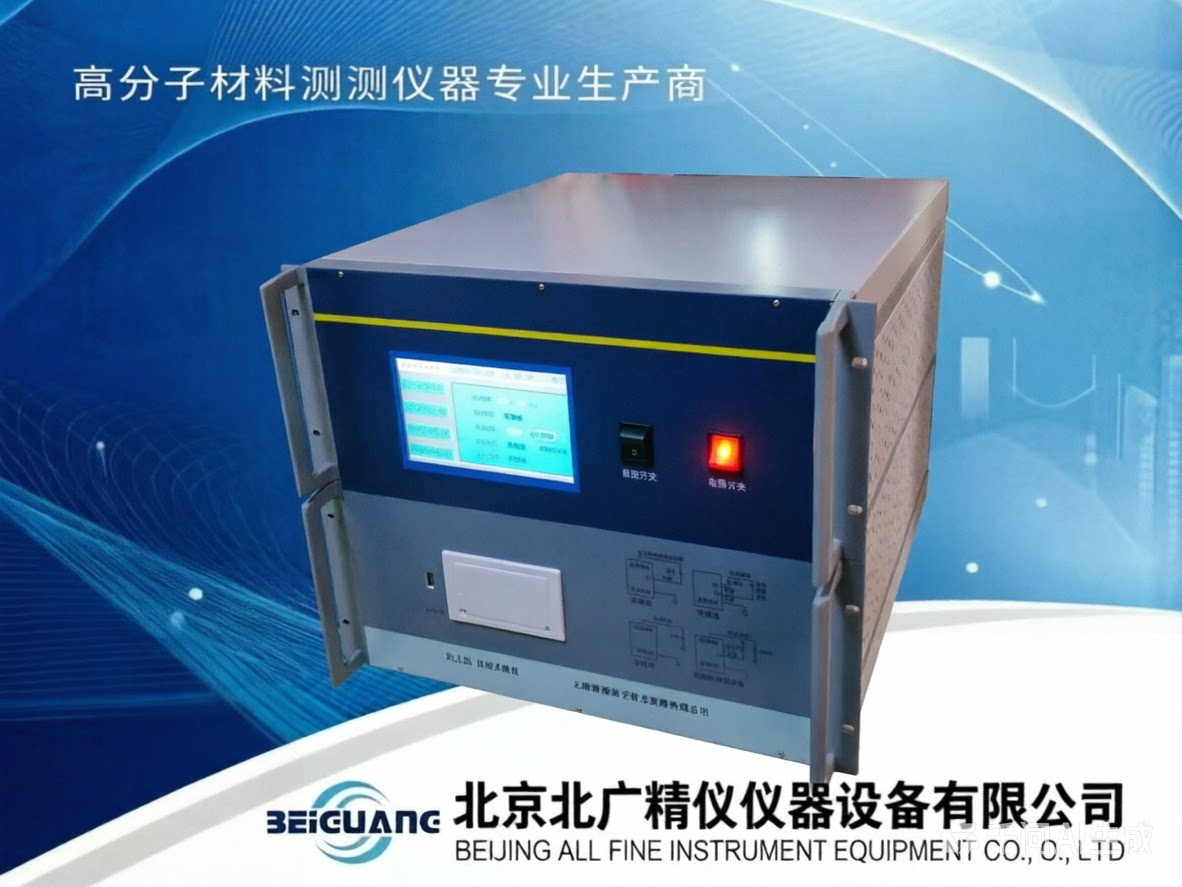

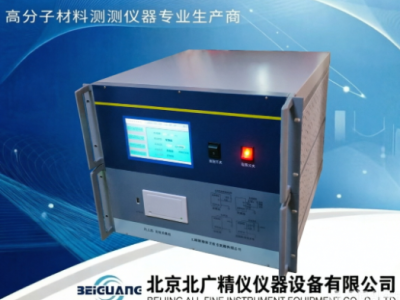

在现代材料科学与电气工程领域，对绝缘材料的介电性能进行准确评估是确保产品质量与安全运行的关键环节。针对石英、玻璃、高分子复合材料等介质的物理特性分析，GB/T1409‑2006石英晶玻璃介电常数介质损耗测试仪应运而生。这款设备专为实验室环境设计，旨在满足国家标准GB/T 1409-2006及相关国际规范的测试要求，为科研人员和质检工程师提供可靠的实验数据支持。
一、产品概述与应用背景
随着工业技术的不断进步，电力系统对绝缘材料的性能要求日益严苛。无论是高压输变电设备中的绝缘子，还是精密电子元件中的基板材料，其介电常数（ε）和介质损耗因数（tgδ）都是衡量材料优劣的核心参数。
传统的测量手段往往受限于环境干扰和操作复杂性，难以在保证效率的同时维持高精度。本款测试仪正是为了解决这些痛点而研发。它不仅适用于石英、玻璃等无机非金属材料的测试，同样能够胜任变压器油、电缆纸、塑料薄膜等多种固体及液体绝缘材料的分析任务。通过采用先进的变频电源技术和数字化处理系统，该仪器能够有效抑制现场电磁干扰，确保在复杂工况下依然获得稳定的测试结果。
二、核心性能参数
以下是该设备的关键技术指标，这些参数直接决定了仪器的测量能力与适用范围，请用户在选型时予以重点关注：
准确度指标：
电容量（Cx）：± (读数×0.5%+0.5pF)
介质损耗（tgδ）：± (读数×0.5%+0.00005)，分辨率0.000001
厚度/温度（t）：±0.5%
抗干扰与输出能力：
抗干扰指标：变频抗干扰 (40-70Hz)，最大输入电流5A
内置最高10KV测试电压输出，可调分辨率1V
电容量测量范围：
内施高压模式：3pF~60000p/10kV 或 60pF~1μF/0.5kV
外施高压模式：3pF~1.5μF/10kV 或 60pF~30μF/0.5kV
特别说明：外接量程扩展器时可以测试几千安培下高压电器的介损值
分辨率与接口：
分辨率：最高0.001pF，显示4位有效数字
计算机接口：标准RS232接口
物理规格：
外形尺寸：8U标准机箱
仪器重量：25kg
三、技术原理与创新点
本款测试仪的工作原理基于经典的电桥平衡理论，但通过引入现代电子技术实现了质的飞跃。其核心在于利用单片机控制变频电源，自动进行频率变换和模/数转换，从而摆脱了传统工频电源的束缚。
1. 变频抗干扰技术
在实际测试环境中，尤其是电力现场，强大的电磁场往往会对微弱的测量信号造成严重干扰。该仪器采用40-70Hz的变频抗干扰技术，通过在不同频率下采集数据并进行智能运算，有效滤除工频干扰信号，这一特性对于在强电磁环境下进行高精度测量具有重要意义。
2. 全自动数字化操作
区别于老式手动电桥，本设备实现了全流程自动化。用户只需设置测试条件，仪器即可自动完成升压、选频、测量、计算和结果显示。这种数字化操作不仅大大降低了人为误差，还显著提升了测试效率，特别适合需要进行大量样本分析的实验室场景。
3. 宽范围电压与量程配置
内置的10KV高压电源和0.5KV低压档位，配合内外施高压模式的切换，使得该仪器能够适应从微小电容到大电容量试品的广泛测试需求。无论是微小的石英晶片还是大型的电力电缆，都能找到合适的测量档位。
四、符合的国家标准与行业规范
作为一款专业的材料验证工具，其设计严格遵循了多项国家及行业标准，确保测试结果的权威性和通用性。主要符合的标准包括：
GB/T 1409-2006：测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法。这是针对石英、玻璃等材料测试最核心的标准依据。
GB/T 5654：液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量。
GB/T 1693：硫化橡胶介电常数和介质损耗角正切值的测定方法。
遵循这些标准意味着使用该仪器获得的数据具有法律效力和行业认可度，能够直接用于产品认证、质量报告出具等正式场合。
五、典型应用场景分析
1. 石英与玻璃材料研发
在光学玻璃、特种石英坩埚或光纤预制棒的研发过程中，介电常数的微小变化可能预示着材料纯度或晶体结构的改变。该仪器的高分辨率（最高0.001pF）能够捕捉到这些细微差异，帮助科研人员优化配方和工艺。
2. 电力设备预防性试验
对于电力系统中的变压器、互感器、套管和避雷器，定期测量其介质损耗因数是判断绝缘老化程度的重要手段。通过定期的“体检”，可以及时发现潜在的绝缘缺陷，防止重大事故发生。
3. 高校与科研机构教学
由于其操作简便且原理清晰，该设备也是高校物理、材料、电气工程等专业教学实验的理想选择。学生可以通过实际操作，直观理解介电理论、电桥原理以及抗干扰技术的实际应用。
六、操作便利性与数据管理
考虑到现代实验室对数据管理的需求，该仪器配备了标准的RS232计算机接口。用户可以通过连接上位机软件，实现测试数据的实时传输、存储、生成报表和曲线分析。这不仅避免了人工记录的繁琐和错误，还为后续的大数据分析提供了便利。
在人机交互方面，仪器采用直观的显示界面，所有关键参数如电容量（Cx）、介质损耗（tgδ）、相对介电常数（ε）均可直接读取，无需复杂的换算。8U标准机箱的设计使其既适合台面操作，也便于集成到自动化测试系统中。
七、维护保养与安全须知
为了保证仪器的长期稳定运行和操作人员的安全，建议用户注意以下几点：
环境要求：仪器应放置在通风干燥、无腐蚀性气体的室内环境中，避免阳光直射和剧烈震动。
接地保护：由于涉及高电压输出，必须确保仪器外壳良好接地，防止漏电事故。
定期校准：建议每年对仪器进行一次专业校准，以验证其准确度指标是否符合出厂要求。
试品清洁：测试前应确保试品表面清洁、干燥，无油污和灰尘，以免影响测量结果。
八、总结
GB/T1409‑2006石英晶玻璃介电常数介质损耗测试仪是一款集高精度、高可靠性与智能化于一体的实验室分析仪器。它不仅解决了传统测量方法抗干扰能力差的难题，还通过数字化技术提升了工作效率。对于需要依据GB/T 1409等标准进行材料性能评估的企业和科研机构而言，这是一款不可或缺的得力工具。
应用领域：
介电常数介质损耗测试仪作为评估材料电气绝缘性能的核心设备，其应用贯穿新材料研发、电力设备运维、电子元器件制造及质量检测等多个关键环节。以下从具体行业场景出发，系统阐述该仪器在各领域的实际应用价值与技术支撑作用。
一、电子电气行业：保障绝缘材料的电气可靠性
电子电气产品的性能稳定性与绝缘材料的介电性能直接相关，介电常数介质损耗测试仪在该领域的应用主要集中在以下场景：
（一）覆铜板与印制电路板（PCB）材料验证
高频高速PCB用覆铜板（如聚四氟乙烯PTFE、氰酸酯CE、聚苯醚PPO等）的介电常数（Dk）和介质损耗因数（Df）直接影响信号传输速度与完整性。例如，5G通信基站用高频PCB要求Dk值在3.0~3.5之间且Df低于0.005，通过测试仪可精确测量不同频率下的Dk/Df值，指导覆铜板厂商优化树脂配方与玻璃纤维布排列，降低信号延迟与插入损耗。
（二）绝缘薄膜与封装材料性能评估
电机槽绝缘薄膜（聚酯薄膜、聚酰亚胺薄膜）、电容器用聚丙烯薄膜及半导体封装材料（环氧树脂、硅胶）需在高频高压环境下保持低介质损耗。测试仪可模拟实际工作频率（1kHz~1MHz），量化材料的介电损耗特性，筛选出耐热性、绝缘性优异的材料，避免因介质发热导致设备过热失效。
（三）电子元器件质量控制
电容器（陶瓷电容、薄膜电容）、电阻器、电感器等元器件的介质损耗直接影响其能效与寿命。例如，电力电容器用金属化薄膜的tgδ需控制在0.02%以下，通过测试仪可实现100%在线检测，剔除损耗过大的不合格品，保障电网运行的稳定性。
二、电力行业：确保输变电设备的绝缘安全
电力系统中变压器、互感器、套管等设备的绝缘状态直接关系到电网安全，介电常数介质损耗测试仪是绝缘缺陷诊断的核心工具。
（一）变压器油的介电性能监测
变压器油作为液体绝缘介质，其介质损耗因数随含水量、杂质含量增加而升高。测试仪通过专用油杯可测量油的tgδ值（标准要求≤0.5%），结合微水测试数据，判断变压器内部是否存在局部放电或过热故障，指导滤油或换油决策。
（二）高压套管与互感器的绝缘诊断
电容式套管、电流互感器的主绝缘由多层电容屏构成，其电容量与介损值的变化可反映绝缘受潮、老化程度。测试仪采用反接线或正接线方式，可在停电状态下测量套管的Cx与tgδ，通过纵向对比历史数据，识别绝缘缺陷的发展趋势。
（三）电力电缆的绝缘状态评估
