在建筑陶瓷、日用陶瓷及特种陶瓷的生产与研发过程中，线性热膨胀系数的测定是一项基础且关键的物理性能评价项目。它不仅关系到陶瓷砖在冷热循环环境下的抗热震稳定性，也直接影响釉面与坯体的匹配设计、窑炉烧成曲线的制定以及终端铺贴后的使用寿命。围绕GB/T 3810.8‑2016《陶瓷砖试验方法 第8部分：线性热膨胀的测定》这一行业通用标准，DRPY‑1400热膨胀系数测定仪（真空膨胀仪）被不少 ceramic 实验室与质检机构纳入常规检测装备序列。
一、陶瓷砖线性热膨胀测定的行业背景
陶瓷砖在成型、干燥、烧成、冷却、仓储、运输、铺贴、使用全过程都会经历温度变化。坯体与釉层的化学成分、矿物组成不同，热膨胀行为也存在差异。若二者膨胀系数不匹配，冷却阶段就容易出现"釉裂"或"剥釉"；而在北方采暖、南方暴晒、地暖通断等实际场景中，瓷砖反复经历10~100℃甚至更大的温差，线性膨胀量累计下来会在留缝不足时导致起拱、翘曲或开裂。
因此，在以下环节通常需要测定线性热膨胀系数（CTE，单位一般为10⁻⁶/℃）：
陶瓷砖新配方研发与小试、中试验证
釉料与坯体匹配性校核
第三方质检机构按GB/T 41
0
0、GB/T 3810系列出具型式检验报告出口陶瓷砖按ISO 10545‑8等国际标准做对标检测
岩板、薄砖、大板等新产品热稳定性评估
过去不少工厂靠经验调整配方，但现在岩板做大做薄、铺贴留缝收窄，对数据化的依赖明显加深一台能稳定跑高温、能抽真空、能自动出曲线、能对标国标的膨胀仪基本成了中高端陶瓷实验室的标配。
二、DRPY‑1400的定位与适用标准

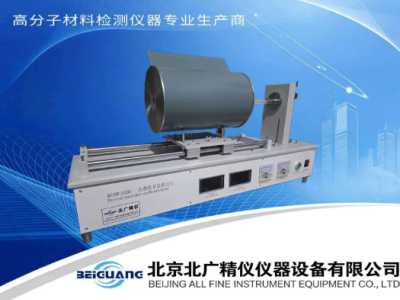

DRPY‑1400属于推杆式（顶杆法）真空热膨胀仪，采用高温炉+刚性推杆+位移传感器结构，可在受控升温程序下记录试样随温度变化的伸长/收缩量，再通过软件换算为线性膨胀率与平均线膨胀系数。
从适配标准看，这台设备覆盖的范围并不只限于陶瓷砖，而是横跨几类常见无机非金属与金属材料，这也是它在综合性材料实验室里利用率较高的原因之一：
GB/T 7320‑2018《耐火制品热膨胀试验方法》——耐火砖、不定形耐火料的烧成体积稳定性评价
GB/T 16920‑2015——玻璃平均线热膨胀系数的测定
GB/T 3810.8‑2016——陶瓷砖线性热膨胀的测定（本文重点）
GB/T 3074.4‑2016——石墨电极热膨胀系数（CTE）测定
对陶瓷砖实验室来说，选它的一大理由是：同一台设备既能跑GB/T 3810.8的瓷质砖、炻瓷砖、细炻砖、陶质砖，也能顺手兼顾釉料小样、坯体小样、甚至企业自研的低温快烧新材料，不必为每类材料单独配一台膨胀仪。
三、仪器结构与工作原理简述
理解参数之前，先把结构捋一遍，有助于后面看指标时不至于"知其然不知其所以然"。
1. 高温炉体
DRPY‑1400采用竖式或卧式（依具体机型布置）管式炉结构，发热元件为硅碳棒，最高炉温1400℃。陶瓷砖测试一般用到室温~1000℃区间即可，但留到1400℃的余量对釉料熔融阶段的膨胀‑收缩‑重膨胀曲线捕捉是有用的，尤其做釉料研发时能看到更多细节。
2. 测试架与推杆系统
测试架材质为刚玉，推杆同样走高温材质路线。这里的一个设计亮点是"高性能直线轴承传动"——目的是让推杆在受热伸长过程中把试样的真实形变无摩擦地传递到位移传感器端，避免机械间隙与阻力引入误差。陶瓷砖试样硬度高、表面平整度尚可，推杆顶头一般做成平底或球面，保证接触稳定。
3. 位移测量单元
采用高精度光栅测微传感器，量程±12.7mm，分辨率0.1μm，精度0.2μm，且支持自动校正量程。对陶瓷砖而言，室温到1000℃的总膨胀量一般在千分之几量级，例如100mm试样膨胀0.5~0.7mm属常见区间，±12.7mm量程绰绰有余，0.1μm的分辨率则能让升温段的微分膨胀系数曲线更平滑。
4. 真空与气氛保护模块
炉管可抽真空（配套真空泵，真空度0.1MPa），也可通惰性气体做气氛保护。对部分易受氧化的金属材料或特殊陶瓷是必要的；陶瓷砖常规空气气氛下测即可，但若是含碳、含易氧化添加剂的特种陶瓷，就有用武之地了。
5. 控温与软件系统
升温速率0~30℃/min可调，微电脑程序控温，控温精度±1℃。软件端自动计算膨胀系数、体膨胀系数、线性膨胀量、急热膨胀，并可自动记录、存储、打印数据，输出"温度–膨胀量"及"温度–膨胀系数"曲线。温度间距最小可设1℃，对拐点捕捉有利。
四、陶瓷砖测试的标准流程要点（结合GB/T 3810.8‑2016）
虽然本文重点是仪器，但脱离标准谈参数意义不大，下面把DRPY‑1400跑陶瓷砖时的关键操作节点串一下。
1. 试样制备
按标准要求，试样一般为长方体或圆柱体，DRPY‑1400支持的试样尺寸范围是 (2~15) × (2~15) × (20~150) mm，方形/圆形均可。陶瓷砖通常切成长条状，比如(5×5×50) mm或(10×10×50) mm，两端需磨平以保证与推杆垂直接触。每组至少平行3个样。
2. 标样校准
开机先用标样跑一条基线。DRPY‑1400配置里会带石英标样与刚玉标样各一个——石英在573℃有α‑β相变点，刚玉则作为高温段稳定的参照，用来做系统补偿系数校正。软件支持自动计算补偿系数并自动补偿，也可人工修正，这点对长期使用的漂移校正挺实用。
3. 装样与密封
试样放入刚玉测试架，调整好推杆预紧力，盖好炉盖，如需气氛保护或抽真空则在这一步接真空泵。陶瓷砖常规空气气氛可不抽真空，但建议炉管前后用石棉或氧化铝棉轻微封堵减少对流。
4. 设程序
以GB/T 3810.8为例，一般从室温升至某一上限（如700℃或1000℃，视砖种而定），升温速率常用5℃/min或10℃/min，每1℃或每5℃采一个点。DRPY‑1400的温度间距自由设定，最小1℃，可按标准走也可自行加密。
5. 运行与采集
启动后炉温按程序走，光栅传感器实时记膨胀量，软件同步绘曲线。升温到顶后可选择保温一段或直接降温，降温段数据也可用来算冷却收缩曲线，对釉裂研究有帮助。
6. 数据处理
软件自动给平均线膨胀系数 α = ΔL/(L₀·ΔT)，还能分段给微分膨胀系数。打印报告时温度–膨胀量曲线、温度–膨胀系数曲线一并出，比手写记录规范得多。
五、DRPY‑1400性能参数
最高炉温：1400℃。
升温速度0‑30度/分可调，微电脑程序控温，控温精度±1℃。
计算机自动计算膨胀系数、体膨胀系数、线性膨胀量，急热膨胀。
变形测量采用高精度光栅测微传感器，测量量程范围：±12.7mm，分辨率：0.1μm，精度0.2μm，自动校正量程。膨胀值测量量程范围大，试样调整范围增大。
自动记录、存储、打印数据，打印温度‑膨胀系数曲线，温度间距自由设定，最小间距1℃。
自动计算补偿系数并自动补偿，也可人工修正。
试样范围：(2~15)×(2~15)×(20~150)mm，方形/圆形均可测量。可对试样分别进行气氛保护，可抽真空，真空度0.1MPa，配备真空泵。
仪器配有标准计算机接口，可与通用计算机相联，所有试验操作均计算机界面完成，操作方便易学并提供全套软件。
测试架材质：刚玉。
发热元件：硅碳棒。
采用高性能直线轴承传动，实现膨胀值无磨擦传递，传动精度及重复性极好。
系统测量误差：±0.1~0.5%。
电源电压：220V±10%，2KW。
提供数据处理和控制系统1套，配置不低于8G内存、256G固态硬盘、21.5英寸显示器，并提供全套软件。
标准配置：含膨胀仪主机壹台，软件壹套，石英标样壹个，刚玉标样壹个，真空密封装置壹套，真空泵壹台，联想台式电脑壹台。
六、参数逐项解读与选型判断
上面那14条参数逐条看过，有几个点值得在选型时多问一句：
关于1400℃与硅碳棒
硅碳棒在空气中使用上限一般就在1400℃附近，再高就要换钼丝或钨网了。对陶瓷砖（烧成温度普遍1200℃以下，测试一般跑到1000℃封顶）完全够；但若实验室还想兼测耐火浇注料、高技术陶瓷（如氮化硅、氧化铝瓷烧结态），1400℃也是合适档位。唯一要注意的是硅碳棒老化后阻值会升，建议定期用标样复核。
关于光栅测微±12.7mm / 0.1μm
±12.7mm对应最长150mm试样在1000℃内能撑住的膨胀总量；0.1μm分辨率换算到100mm试样上，相当于1×10⁻⁶的相对灵敏度，对陶瓷砖的微分CTE曲线绘制是够用的。如果未来想测低膨胀微晶玻璃（CTE接近0甚至负），这个分辨率也能撑住，不会成为瓶颈。
关于系统测量误差±0.1~0.5%
这个范围要分两头看：低温段（室温~600℃）靠石英标样校准后能压到接近±0.1%；高温段（1000℃以上）受炉温均匀性、推杆自身膨胀、标定残余影响，会往±0.5%走。对GB/T 3810.8这类标准，这个误差带是可接受的。
关于真空0.1MPa与气氛保护
0.1MPa表压真空（约绝压90kPa抽走）属于粗真空，对付氧化防护、轻量脱氢够用，但不是高真空系统。如果你的测试里有活泼金属或对氧ppm级敏感的材料，要再确认一下密封等级与换气流程。
关于试样尺寸2~15mm截面、20~150mm长度
陶瓷砖一般切10×10×50或5×5×50就落在区间里；若是小截面的纤维增强陶瓷或细条釉料条，也能塞进去。方形圆形都能夹，对样品制备的友好度不错。
关于计算机配置
8G内存+256G固态+21.5寸屏属于当下标准办公配置，跑这套测控软件不卡。要注意的是操作系统兼容性——老款软件有时会绑Win7/Win10，采购时最好确认一下是否支持当前主流Win10/Win11环境，以及数据导出格式（Excel/PDF/原始txt）是否方便后期归档。
七、与同行仪器的差异化观察
热膨胀仪这条赛道，进口以Netzsch（德国）、Linseis（德国）、Orton（美国）为代表，国产近十年跟得比较紧，价位与售后响应是主打优势。DRPY‑1400在国产同档（1400℃推杆式+真空+光栅）里的几个辨识点：
真空直接标配：很多国产1400℃膨胀仪真空泵是选配，这台是打包进配置的，对想同时做易氧化样品的实验室省一步。
双标样（石英+刚玉）：有的厂家只给石英，刚玉标样补一个能在1000℃以上做二次校准，长期数据稳定性更好。
光栅而非LVDT：LVDT也能用，但光栅在分辨率与抗温漂上略有优势，0.1μm在这个价位段属厚道配置。
21.5寸屏+整机交付：有些厂家主机便宜但电脑另算，这台联想台式是直接打包的，到货连机就能跑。
当然也要提两点采购时常被问到的：一是硅碳棒寿命与更换成本，二是软件如果后续升级要不要另收费——签合同前落到纸面上比较稳妥。
八、实验室日常管理建议
设备到了只是开始，能不能长期跑出稳定数据，看维护。
每日
开机先看真空泵油位（若用真空模式）、冷却水（如有）、电源。
空跑一次室温~200℃看基线是否平直， drift 过大先查推杆是否卡滞。
每周/每旬
用石英标样跑一条全温区校准，记录补偿系数变化。若漂移超过0.5%，检查刚玉测试架是否沾瓷屑、推杆是否偏心。
清理炉管内浮渣，陶瓷砖切样掉落的Al₂O₃、SiO₂粉尘积多了会影响隔热与密封。
每季度
硅碳棒阻值比对出厂记录，单支偏差超20%考虑成对更换（硅碳棒建议同组阻值一致）。
检查真空密封O圈，老化发硬就换，否则抽不到0.1MPa还容易漏气带入氧。
每年
送第三方或有资质的内部校准，用NIST可溯源标样（如NIST SRM 738石英）核验系统误差是否仍在±0.1~0.5%宣称内。
软件备份一份参数模板，防止电脑重装后丢失升温程序。
九、陶瓷砖方向的典型应用延伸
最后聊几句这台设备能帮陶瓷砖厂解决哪些具体问题，方便实验室立项时写申请理由。
① 釉裂排查
冬天集中投诉"砖面细纹"，切条跑一组室温~800℃的膨胀曲线，把釉样、坯样叠在同一张图里看——哪段温度区间二者斜率差拉大，哪段就是危险区。再反推釉方里SiO₂/碱土比例，或调整烧成曲线缓冷段。
② 岩板铺贴起拱归因
大板岩板铺地暖房间，留缝3mm仍起拱，取坯体条跑20~200℃的微分CTE，对比地暖通断的日温差（如25~55℃），算累积膨胀量是否超出留缝余量。这类数据给客户解释也比"热胀冷缩正常现象"更有说服力。
③ 出口订单对标
出口欧盟按ISO 10545‑8，出口中东按美标ASTM，DRPY‑1400的软件若能切标准模板（多数国产仪器支持自定义标准号字段），一条数据导多份报告，省人工。
④ 低温快烧新工艺验证
广东、江西一些厂推"1000℃以下快烧外墙砖"，坯体里加透辉石、硅灰石这类本身CTE特殊的原料，烧成收缩与热膨胀耦合在一起，膨胀仪+烧失仪+热重联用才能把机理讲清。DRPY‑1400单台虽不能联用，但至少CTE这一段数据能闭环。
十、小结
DRPY‑1400热膨胀系数测定仪（真空膨胀仪）作为一台1400℃档、光栅测微、标配真空、双标样校准、打包计算机交付的推杆式膨胀仪，在陶瓷砖线性热膨胀测定（GB/T 3810.8‑2016）场景下，参数配置是齐的：升温可控、位移分辨率够、软件自动出曲线、试样尺寸包容度高。对陶瓷砖企业实验室、第三方建陶质检站、科研院所无机非金属材料课题组，都是一台能同时覆盖"日常质检+配方研发+标准对标"的通用设备。
应用领域：
核心应用领域可以归结为以下几大板块：
1. 半导体与电子制造：守护精密器件的“隐形卫士”
在这个追求极致小型化和高密度集成的行业，热胀冷缩往往是导致产品失效的“元凶”之一。
芯片与封装材料匹配：在回流焊或日常使用中，半导体芯片与封装基板（如陶瓷、树脂）会因为温度变化产生不同程度的膨胀。如果该系数不匹配，极易导致焊点断裂或芯片龟裂。测定仪能为工程师筛选兼容性好的封装材料提供关键数据。
PCB板与显示屏：手机和电脑中的印刷电路板（PCB）在经历多次温度循环后容易翘曲分层。通过测试基材的热膨胀系数，可以优化产品设计，提升电子设备在高温或极寒环境下的可靠性。
2. 航空航天与汽车工业：应对极d环境的“安检员”
飞机穿梭于高空的极寒与引擎的极热之间，汽车发动机在启动与熄火间经历着剧烈的温度波动，这对金属和合金部件提出了严苛的挑战。
航空航天材料筛选：航空发动机叶片、涡轮盘等关键部件需在高温下保持极高的尺寸稳定性。通过测定高温合金（如钛合金、镍基合金）的热膨胀系数，工程师可以优化冷却通道设计，防止因热应力不匹配导致的部件开裂或失效。
汽车精密制造：从发动机缸体到新能源汽车的电池组件，了解金属或复合材料的热膨胀行为，有助于设定合理的装配公差和焊接工艺参数，避免因热胀冷缩引发的结构松动或泄漏。
3. 陶瓷、玻璃与高分子材料：工艺优化的“导航仪”
电子陶瓷与日用玻璃：在陶瓷烧制或玻璃退火过程中，内部的热应力如果释放不均，就会导致产品开裂变形。测定仪不仅能帮助研发低膨胀系数的特种玻璃（如显示屏基板、光学玻璃），还能监控生产工艺，减少良品率的损耗。
高分子与复合材料：塑料、橡胶和碳纤维（CFRP）等材料的膨胀率通常远高于金属。在制造汽车零部件或多材料复合结构时，提前掌握其热膨胀特性，可以有效评估产品在真实环境中的内应力分布，防止部件翘曲或断裂。
4. 医药包装：保障用药安全的“合规官”
药用玻璃容器质控：安瓿瓶、西林瓶、预灌封注射器等药用玻璃容器，在清洗、灭菌或与药物长期接触的过程中会面临温度变化。2025版《中国药典》明确规定了药用玻璃热膨胀系数的测试要求。该仪器是确保药用包装材料不与药剂发生物理兼容性问题的必备工具。
5. 建筑与土木工程：预防结构隐患的“预报员”
大型基建的抗裂设计：混凝土、水泥和石材在昼夜温差或一年四季的温度变化下会发生体积变形。通过测定这些建筑材料的热膨胀系数，工程师可以在设计阶段预判桥梁、大坝、摩天大楼等大型结构的伸缩缝预留尺寸，从
