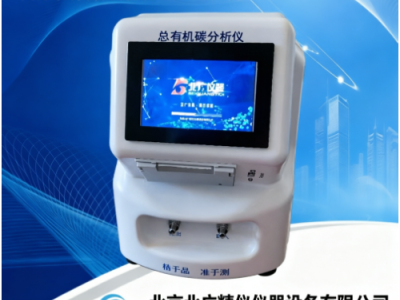

BC-50A 纯水在线总有机碳TOC分析仪

一、产品概述

在工业纯水与制药用水质量控制体系中，总有机碳（TOC）作为衡量水体中有机物污染程度的核心指标，其检测技术的可靠性直接影响生产安全与合规性。纯水在线总有机碳TOC分析仪BC-50A基于紫外氧化与电导率差值检测技术构建，通过模块化设计实现对纯水系统中有机物的连续监测与定量分析。纯水在线总有机碳TOC分析仪可适配制药用水、注射用水、超纯水及去离子水等多种水质场景，支持在线实时分析与实验室离线检测两种工作模式，为水质管控提供全流程数据支撑。

从技术架构来看，仪器采用嵌入式系统作为控制核心，搭配彩色触摸屏实现人机交互功能。检测模块集成紫外氧化反应单元与高精度电导率传感器，通过分析氧化前后水样电导率变化计算TOC浓度。这种设计避免了传统检测方法中对化学试剂的依赖，减少了运维过程中的耗材成本与二次污染风险。在数据存储方面，设备内置大容量存储器，可记录历史检测数据与系统运行状态，支持通过数据接口实现与外部系统的信息交互，满足质量追溯与合规审计需求。

在合规性层面，纯水在线总有机碳TOC分析仪BC-50A的检测原理与性能指标符合《中国药典》对制药用水TOC检测的方法要求，能够提供完整的系统适用性验证支持。通过与制药企业的生产系统集成，可实现水质异常预警与生产过程联动控制，有效降低因水质波动导致的产品质量风险。同时，设备的小型化设计与便携性特点，使其既可用于固定点位在线监测，也可作为移动检测设备用于多点位水质巡查。

二、工作原理

（一）紫外氧化机制

仪器采用低压紫外灯作为氧化反应光源，其发射的185nm与254nm双波长紫外线作用于水样时，会产生两种氧化效应：185nm紫外线可使水分子光解产生羟基自由基（·OH），这种强氧化剂能将大分子有机物分解为小分子物质；254nm紫外线则直接破坏有机物的碳-碳键与碳-氢键，促进有机物分子结构的断裂。在实际反应过程中，水样以层流状态流经紫外反应腔，确保与紫外线充分接触，氧化反应效率可达95%以上。

针对不同浓度的水样，设备可通过调节紫外灯功率与水流停留时间优化氧化效果。对于TOC含量低于1000ppb的制药用水，标准反应条件下即可实现完全氧化；当处理高浓度水样时，系统可自动切换至增强氧化模式，通过延长反应时间保证氧化充分性。氧化反应的核心化学方程式可表示为：

• 有机物 + O₂ + hν → CO₂ + H₂O

• H₂O + hν (185nm) → ·H + ·OH

• 有机物 + ·OH → CO₂ + H₂O

（二）电导率检测原理

二氧化碳作为有机物氧化的特征产物，在水中会发生水解反应生成碳酸，导致水样电导率发生变化。仪器采用直接电导率法检测这一变化过程，通过高精度电导率传感器分别测量原水样（含无机碳）与氧化后水样（含总碳）的电导率值。由于电导率与溶液中离子浓度成正比，通过建立电导率差值与TOC浓度的标准曲线，即可实现定量分析。

检测过程中，系统首先测量未经氧化的水样电导率（对应总无机碳TIC），随后测量经紫外氧化后的水样电导率（对应总碳TC）。根据TOC=TC-TIC的计算模型，自动扣除无机碳干扰，得到真实的总有机碳浓度。为提高检测精度，传感器采用温度补偿算法，消除水温波动对电导率测量的影响，确保在1-70℃的水样温度范围内保持检测稳定性。

（三）信号处理流程

从水样采集到结果输出，整个检测流程包含多个环节的信号处理：首先通过蠕动泵实现水样的定量采集与输送，流量稳定在0.5-2L/h可调；进入反应腔的水样经紫外氧化后，由电导率传感器采集模拟信号，经放大滤波电路转换为数字信号；嵌入式系统对数字信号进行线性化处理与温度补偿，结合预设的标准曲线计算TOC浓度；最终检测结果通过触摸屏显示，并按设定周期存储至数据库。整个分析过程无需人工干预，单次检测周期不超过4分钟。

三、产品特点

（一）结构设计特性

1. 便携化机身：采用一体化紧凑设计，整机重量控制在8kg以内，尺寸为320mm×250mm×180mm，底部配备防滑脚垫与便携式提手，可灵活放置于实验室台面或生产线旁。外壳采用ABS工程塑料，防护等级达IP54，适应潮湿、多尘的工业环境。

2. 无移动部件设计：检测模块摒弃传统机械传动结构，紫外灯与电导率传感器均为静态安装，减少机械磨损带来的故障风险。蠕动泵作为唯一运动部件，采用长寿命硅胶管，更换周期可达6个月以上，降低维护频率。

3. 模块化组件：核心功能单元采用独立模块设计，紫外反应模块、检测模块、控制模块可通过标准化接口快速拆卸更换。这种设计使设备维修时间缩短至30分钟以内，大幅提升运维效率。

（二）操作交互特性

1. 纯中文触控界面：配备640×480像素彩色触摸屏，采用层级化菜单设计，主界面集成实时数据、历史曲线、参数设置等功能入口。操作流程符合国内用户使用习惯，无需专业培训即可掌握基本操作。

2. 一键式运行功能：预设标准化检测程序，操作人员仅需点击“启动”按钮，系统即可自动完成水样采集、氧化、检测、数据记录全过程。支持定时启动与连续运行模式切换，满足不同时段的检测需求。

3. 智能清洗功能：每次检测结束后，系统自动执行管路清洗程序，用去离子水冲洗反应腔与流路，防止交叉污染。清洗时间与次数可通过参数设置调整，适应不同水质的检测要求。

（三）数据管理特性

1. 大容量存储：内置8GB存储空间，可按分钟级间隔存储6个月以上的历史数据，每条记录包含检测时间、TOC浓度、水温、设备状态等信息。支持按时间段、浓度范围等条件进行数据筛选与导出。

2. 多级权限管理：设置管理员、工程师、操作员三级权限，不同级别对应不同的操作权限。管理员可进行系统参数配置与用户管理，操作员仅能执行检测操作与查看数据，保障数据安全。

3. 报警与输出功能：当检测值超过预设上限时，设备立即触发声光报警，并通过继电器输出控制信号，可联动控制进水阀门或启动应急净化装置。报警阈值可根据工艺要求灵活设置，支持延迟报警功能避免误动作。

（四）运维特性

1. 免试剂设计：整个检测过程不消耗化学试剂，仅依赖紫外氧化与物理检测原理，消除了试剂采购、储存与使用过程中的安全风险，同时避免试剂杂质对检测结果的干扰。

2. 易维护结构：紫外灯与泵管更换无需拆解整机，通过侧面检修口即可完成操作。关键部件采用快接式接口，更换过程无需专用工具，普通操作人员即可独立完成。

3. 低功耗运行：整机功率低于50W，采用开关电源设计，适应220V±10%的电网波动。待机状态下功耗降至10W以下，符合绿色节能要求。

四、性能规格

五、应用领域

（一）制药行业应用

在制药用水系统中，TOC检测是保障药品质量安全的关键环节。该分析仪可直接安装于纯化水储罐出口、注射用水循环管路等关键节点，实现24小时连续监测。对于口服制剂生产，设备可监控原水预处理阶段的有机物去除效果；在注射剂生产中，通过实时监测注射用水的TOC值，可及时发现管道生物膜滋生或树脂污染等问题，避免因水质不合格导致的药品召回风险。

在清洁验证环节，设备可对生产设备清洗后的最终淋洗水进行检测，通过TOC残留量判断清洁效果是否符合GMP要求。相比传统的终点取样检测，在线监测可减少人工取样误差，提高验证数据的可靠性。同时，设备支持数据导出功能，可生成符合电子签名要求的验证报告，满足监管部门的审计需求。

（二）电子行业应用

半导体与液晶面板制造过程中，超纯水的TOC含量直接影响芯片良率。该分析仪可集成于超纯水制备系统的终端，监测反渗透膜、EDI模块的运行状态。当TOC值出现异常升高时，可提示操作人员及时更换滤芯或进行系统消毒，防止因有机物污染导致的晶圆表面缺陷。在电镀工艺中，设备可监控电镀液中的有机添加剂含量，通过TOC数据优化工艺参数，提升镀层均匀性。

（三）食品饮料行业应用

在瓶装水生产中，设备可监测源水、过滤水与成品水的TOC变化，评估活性炭过滤器、超滤膜等净化设备的处理效率。对于果汁、乳制品等液态食品，TOC检测可作为微生物污染的间接指标，通过监测生产用水的有机物含量，预防产品变质风险。在啤酒酿造过程中，设备可监控酿造用水的TOC值，确保水中有机物组成符合酵母菌发酵要求，稳定产品质量。

（四）环保监测应用

在工业废水处理领域，该分析仪可用于污水处理厂进出水的TOC监测，评估生化处理单元的降解效率。通过与COD检测数据的比对分析，可建立两者之间的相关性模型，为排污许可管理提供数据支持。在河流断面监测中，设备可作为小型水质自动站的组成部分，实现流域水质的实时监控，为水环境治理提供决策依据。

（五）科研教育应用

高校与科研院所可将设备用于水处理技术研究，如新型吸附材料对有机物的去除效果评价、高级氧化工艺的优化等。在环境科学实验中，通过长期监测自然水体的TOC变化，可研究有机物迁移转化规律。设备提供的原始数据支持二次开发，便于科研人员开展算法优化与模型构建工作。

六、安装与调试

（一）安装环境要求

1. 物理环境：设备应安装在无强电磁干扰、无腐蚀性气体的室内环境，周围预留不小于50cm的操作空间。地面需平整坚固，承重能力不低于20kg/m²。避免阳光直射与热源辐射，环境温度保持在5-40℃之间。

2. 水电条件：供电线路需配备独立的过流保护装置，接地电阻不大于4Ω。进水压力应维持在0.1-0.3MPa之间，水压过高时需加装减压阀，过低则需配置增压泵。排水管路直径不小于15mm，确保排水顺畅。

3. 网络环境：如需实现远程数据传输，需提前布置RJ45网络接口，网络带宽不低于10Mbps。对于无线传输需求，设备支持Wi-Fi模块扩展，需在安装位置确保无线信号强度大于-65dBm。

（二）管路连接规范

1. 进水连接：使用设备配套的PE管（外径6mm）连接进水口与取样点，管路长度不宜超过5米。连接前需用75%酒精对管路进行消毒，并用去离子水冲洗至TOC值低于0.01mg/L。管路走向应避免直角弯折，弯曲半径不小于管径的5倍。

2. 排水连接：排水管应保持一定坡度（≥3°），防止积水倒流。排水口应高于设备排水口10cm以上，避免虹吸现象发生。若排入封闭系统，需设置透气孔平衡气压。

3. 电气连接：电源插头需可靠接地，不得将零线作为地线使用。设备与周边大功率设备需分开供电，避免启动电流干扰。信号输出线应采用屏蔽双绞线，屏蔽层单端接地。

（三）调试流程

1. 开机自检：接通电源后，设备自动执行硬件自检程序，依次检查紫外灯状态、泵运行、传感器信号等。自检通过后进入待机界面，如有故障会显示错误代码与排查指引。

2. 零点校准：通入TOC浓度低于0.001mg/L的超纯水，待读数稳定后执行零点校准，系统自动记录空白值。校准过程中需确保水样流量稳定，避免气泡进入检测池。

3. 量程校准：使用标准TOC溶液（建议浓度为测量上限的80%）进行量程校准，按照屏幕提示完成校准操作。校准完成后，系统会自动更新标准曲线，并计算校准误差。

4. 系统验证：通过连续检测已知浓度的标准样品，验证设备的准确度与精密度。验证数据应符合性能规格要求，如偏差超过允许范围，需重新检查管路连接与校准参数。

七、操作与维护

（一）日常操作流程

1. 开机准备：检查进水压力与电源连接，确认排水通畅。打开设备电源开关，等待系统初始化完成（约3分钟）。

2. 参数设置：进入“系统设置”菜单，根据实际需求设置检测周期、报警阈值、数据存储间隔等参数。首次使用时建议使用默认参数。

3. 启动检测：在主界面点击“开始检测”按钮，设备自动进入运行状态。实时数据区域显示当前TOC浓度、水温等信息，历史曲线区域动态更新变化趋势。

4. 数据查看：通过“数据查询”功能，可按日、周、月查看历史数据，支持数据导出至U盘或通过打印机输出纸质报告。

5. 关机操作：如需停机，先在菜单中选择“停止检测”，待系统完成当前检测周期后关闭电源。长期停机时应排空管路中的存水，防止微生物滋生。

（二）定期维护计划

应用领域：

总有机碳（TOC）分析仪作为水质有机物污染的量化检测手段，其应用已从早期的环保监测延伸至制药、半导体、电力、食品饮料、化工、科研等多个行业。不同场景下对TOC量程、检测原理（NPOC/TC-IC/POC/VPOC）、响应速度、合规性的要求差异较大，以下按行业展开说明。

一、制药行业

制药是TOC检测应用最成熟的领域之一，核心驱动力来自《中华人民共和国药典》（ChP）、USP <643>/<645>、EP 2.2.44 等法规对制药用水"总有机碳+电导率"双指标的强制要求。

（一）制药用水在线监测

• 纯化水（PW）系统：多布点在原水入口、RO产水、EDI出水、分配环路回水，典型限值500 ppb，连续监测以捕捉活性炭饱和、RO膜泄漏、生物膜滋生等异常。

• 注射用水（WFI）系统：限值通常15 ppb（ChP通则0261），对仪器检测下限要求高（需≤1 ppb），多采用紫外催化氧化+NDIR或电导率法，布点在蒸馏塔出水、贮存罐、使用点回水。

• 纯蒸汽冷凝水：与WFI同源监测，作为蒸汽系统有机物带入风险的旁路验证。

（二）清洁验证（CV）

TOC替代传统"目检+ swab 拭子培养+ HPLC 残留"的部分环节，特别适用于：

• 水溶性 API 生产设备（反应釜、配液罐、管路）的最终淋洗水 TOC 检测；

• 与"最高允许残留量（MAC）"建立换算关系，如某 API 淋洗水 TOC 阈值设为 10×单次给药有机负荷对应的碳当量；

• 相比 HPLC，TOC 能在数分钟内给出半定量结果，适合多产品共线设施的快速换批放行。

（三）实验室与 QC

• 原料药（API）合成中间体的有机负荷抽检；

• 包装材料浸出液有机物筛查；

• 研发阶段处方工艺开发中的水质关联性研究。

二、半导体与电子行业

半导体对超纯水（UPW）中有机物的敏感度远高于制药，因为 TOC 会在晶圆表面形成有机膜，导致栅氧缺陷、良率下降。

• UPW 系统监测：18.2 MΩ·cm 超纯水要求 TOC < 1–5 ppb，布点在 RO 前、UV 氧化器后、抛光混床、使用点（Frame 端），部分 3 nm/2 nm 先进制程要求压到 < 0.5 ppb；

• CMP slurry 回收水：监测研磨液有机分散剂残留；

• 湿法刻蚀/清洗液：药液在线 TOC 监控，判断有机污染物是否反渗至水槽；

• 显示面板与光伏：TFT-LCD 阵列段 UPW、光伏制绒药液回收，要求略宽于晶圆但仍属 ppb 级。
