一、设备概述与适用领域
在电气工业与材料科学研究领域，绝缘材料的性能直接关系到电气设备的安全性与使用寿命。为了准确评估固体电工绝缘材料在高电压、小电流条件下的耐受能力，一种专门用于模拟间歇性电弧放电环境的检测设备应运而生。该设备依据国家标准GB/T 1411（等同于GB1411-2002）《固体电工绝缘材料高压小电流间歇耐电弧试验方法》进行设计与制造，是电机、电器及家用电器等行业中，对塑料、树脂胶、绝缘漆等关键介质进行质量控制与性能评定的重要工具。

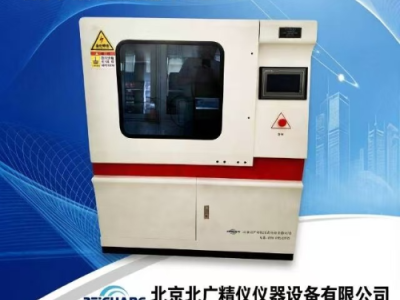

GB/T1411高电压小电流放电试验仪的核心功能在于通过模拟高压小电流的间歇性电弧，对固体绝缘材料进行破坏性或非破坏性测试。其适用范围覆盖了广泛的绝缘介质，包括但不限于各类工程塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆以及纸板等。通过标准化的试验流程，能够有效区分不同材料在电弧作用下的抗破坏能力，为材料的研发、筛选及生产工艺的优化提供可靠的数据支撑。
二、试验原理与测试流程
GB/T1411高电压小电流放电试验仪设备的运行基于高压电弧对绝缘材料表面的热效应与化学侵蚀作用。在试验过程中，设备通过高压发生器产生特定电压等级的交流电，并在两个特定规格的电极间形成电弧。该电弧按照预设的通断时间周期性地作用于试样表面，通过观察试样在不同阶段的物理变化（如表面炭化、导电路径形成或穿孔等），来判定材料的耐电弧等级。
根据标准要求，试验过程通常包含多个阶段的电流与时间组合。初始阶段采用较低的电流强度与间歇通断模式，以观察材料在轻微电弧作用下的表现；随后逐步增加电流强度或改变通断模式，直至材料失效或达到预定的试验时间。这种循序渐进的测试方式，能够全面反映材料从表面劣化到最终击穿的全过程，确保测试结果的准确性与可重复性。
三、核心性能参数
为了满足不同应用场景下的测试需求，设备在设计上具备了宽范围的调节能力与高精度的控制水平。以下是该设备的主要技术指标：
输入电压：交流 220 V
输出电压：交流 0--20 KV
电器容量：2 KVA
试验方式：间歇电弧，连续电弧
试验电流：10MA-20MA-30MA-40MA可选
试验电压控制误差：优于2％
电弧通断时间误差：＜5ms
试验电压连续可调：0--2倍 KV
电流控制精度：优于±10%
电流测试精度：优于±1.5%
电流对试验压力：0.5±0.05N
电极规格：
不锈钢板状电极 25.4mm12.7mm0.15mm
钨钢电极 ￠2.4mm*70mm
电极配置角110度
电极重量：50G
电极距离：6.35±0.1mm(可调)
安全防护措施：
超压保护
过流保护
短路保护
安全门开启保护
软件误操作保护
四、系统配置与结构组成
一套完整的检测系统不仅包含核心的试验主机，还配备了必要的辅助组件以确保测试的顺利进行。标准配置通常包括：
试验主机：一台，作为系统的控制中心与执行机构。
高压发生器：一台，负责产生0-20KV的可调交流高压。
试验电极：两套，包含不锈钢板状电极与钨钢电极，以适应不同形状与材质的试样。
放电棒：一只，采用树脂式设计，用于试验结束后的安全放电。
技术文档：包含详细的产品使用说明书一份，以及产品合格证一份，确保用户能够正确安装、操作与维护设备。
五、安全防护与操作规范
鉴于设备涉及高电压操作，安全性是设计与使用过程中的首要考量。设备内置了多重硬件与软件保护机制，构建了全方位的安全防护体系。硬件层面，配备了超压、过流及短路保护电路，一旦检测到异常电压或电流，系统将立即切断输出；同时，安全门开启保护机制确保在防护门未关闭时无法启动试验。软件层面，系统设有误操作保护逻辑，防止因参数设置错误导致的设备损坏或人员伤害。
在日常操作中，操作人员应严格遵守以下规范：试验前检查电极间距与试样安装是否牢固；试验过程中严禁打开安全门；试验结束后，必须使用配备的放电棒对高压端进行充分放电，确认无电后方可接触试样或电极。
六、维护保养与故障排查
为了保证设备的长期稳定运行与测试数据的准确性，定期的维护保养是必不可少的。建议用户在每次试验结束后，及时清理电极表面的炭化残留物，保持电极的光洁度；定期检查高压线缆的绝缘层是否有破损，确保绝缘性能良好；同时，应保持设备内部的清洁，防止灰尘积累影响散热或导致漏电。
当设备出现异常时，用户可首先检查电源连接是否正常，保险丝是否熔断；其次，确认参数设置是否符合标准要求，安全门是否关闭到位。若问题依旧无法解决，应立即停止使用，并联系专业技术人员进行检修，切勿擅自拆卸或维修。
七、总结与展望
该测试仪作为绝缘材料性能检测的关键设备，其重要性不言而喻。随着电气工业的不断发展，对绝缘材料的性能要求日益提高，这也对检测设备的精度、稳定性及安全性提出了更高的挑战。未来，此类设备将朝着更高自动化、更智能化的方向发展，例如引入自动化的试样更换系统、集成更先进的数据分析软件等，以进一步提升测试效率与数据的可靠性，为电气安全保驾护航。
应用领域：
耐电弧测试仪是一种用于评估固体绝缘材料在高电压、小电流条件下抵抗电弧破坏能力的专业检测设备。其核心应用领域主要集中在对绝缘性能有严格要求的行业，特别是围绕电工用塑料、树脂胶、绝缘漆等介质的性能评定。
主要应用行业与材料
该设备广泛应用于多个工业领域，为产品研发、质量控制和安全认证提供关键数据支持。
电机与电器行业：用于测试电机绕组、开关、继电器、断路器等部件所使用的绝缘材料。
家用电器行业：评估电吹风、微波炉、洗衣机等家电内部绝缘结构的安全性。
材料研发与生产：针对塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等固体绝缘材料的耐电弧性能进行分级和筛选。
