在现代电子电气工业、新材料研发及电力装备制造领域，绝缘材料的电气性能是决定设备安全与寿命的关键因素。介电常数与介质损耗因数作为表征材料极化特性与能量耗散能力的核心参数，其测量精度直接影响高频电路板设计、高压设备绝缘结构优化及新能源材料的研发进程。GB/T1409-2006《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》作为该领域的重要技术规范，对测试仪器的稳定性、抗干扰能力及测量范围提出了明确要求。
一、设备概述

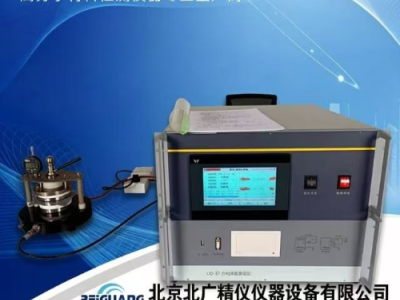

该测试仪基于高压电桥原理设计，通过引入变频电源技术与数字信号处理算法，实现了对绝缘材料电容值（Cx）、介质损耗因数（tgδ）及相对介电常数（ε）的全自动测量。设备集成了标准电容器、高压电源、信号采集模块及数据处理单元，无需外部附加大量复杂组件即可完成从低压到10kV高压环境下的绝缘特性测试。
与传统的手动平衡电桥相比，该设备消除了人工调节带来的主观误差，通过微处理器控制频率变换与相位分析，能够在强电磁干扰环境下提取微弱的信号变化，适用于实验室精密测量及工业现场的在线质检需求。
二、遵循标准与技术依据
设备的设计与制造严格参照现行国家标准体系，确保测试数据具备法律效力和工程参考价值。主要涉及的标准包括：
GB/T 1409-2006 测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法
GB/T 5654 液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量
GB/T 1693 硫化橡胶 介电常数和介质损耗角正切值的测定
GB/T 1407 电信设备用绝缘材料 介电性能的试验方法
上述标准对电极系统配置、测试电压波形、频率偏差及环境湿度控制等方面做出了具体规定，设备在软硬件层面均进行了针对性适配，以保证测量结果的重复性与可比性。
三、性能参数
以下为该型全自动介电常数介质损耗测试仪的核心技术参数，所有数值均严格保留原始设定，不作任何更改：
准确度：
Cx：±(读数×0.5%+0.5pF)
配合三电极测试系统 Cx：±(读数×0.2%+0.5pF)
tgδ：±(读数×0.5%+0.00005)
配合三电极测试系统 tgδ：±(读数×0.2%+0.00005)
在测试绝缘材料时可以直接显示相对介电常数 ε，配合三电极系统测试时 ε：(读数×0.5%)
电容量范围：
内施高压：3pF~60000pF/10kV
60pF~1μF/0.5kV
外施高压：3pF~1.5μF/10kV
60pF~30μF/0.5kV
分辨率：0.001pF，4位有效数字
tgδ范围：不限，分辨率0.00001，电容、电感、电阻三种试品自动识别。
试验电流范围：5μA~5A
内施高压：设定电压范围：0.5~10kV
输出电流：200mA
升降压方式：电压随意设置。比如5123V。
试验频率：40-70Hz单频随意设置。比如48.7Hz。
50±0.1Hz到50±10Hz自动双变频随意设置。
60±0.1Hz到60±10Hz自动双变频随意设置。
频率精度：±0.01Hz
外施高压：接线时试验电流5A，试验电压可达500kV（按外接标准电容器电压），工频或变频40-70Hz。
外接线路时可以连接量程扩展器，电流可达几千安培。
测量时间：约40s，与测量方式有关
输入电源：180V~270VAC，50Hz±1%，市电或发电机供电
计算机接口：标准RS232接口，U盘插口（自动U盘存储数据）。
打印机：微型热敏打印机
环境温度：-10℃~50℃
相对湿度：<90%
外形尺寸：430×330×350mm
仪器重量：28kg
四、结构与工作原理
（一）整机组成
设备采用一体化结构设计，主要由以下几个功能模块构成：
变频高压电源模块
内置大功率开关电源，能够输出45Hz与55Hz纯正弦波高压，电压幅值可在0.5kV至10kV之间连续调节。该模块具备过流保护与零电压软启动功能，防止试品击穿时对仪器造成损伤。
标准电容与采样单元
机内集成高稳定性标准电容器，其介质损耗极低，可作为相位基准。试品电流经采样电阻转换为电压信号，送入后端数字处理单元。
数字信号处理模块
采用傅里叶变换数字滤波技术，将采集到的模拟信号转换为数字序列，剔除工频干扰及谐波成分，提取真实的介损角信息。
人机交互与存储系统
配备全触摸彩色液晶显示屏，支持图形化菜单操作。内置日历芯片与大容量存储器，支持历史数据查询、U盘导出及微型打印机输出。
（二）测量原理
仪器采用正接法测量原理。在高压侧，电流分为两路：一路流经标准电容CN，产生参考电流I；另一路流经试品Cx，产生试品电流Icx。Icx可分解为与电压同相的有功分量与超前90°的无功分量，通过计算两分量的比值，即可得到介质损耗因数tgδ。
当配合三电极测试系统时，仪器可根据输入的试样厚度与电极尺寸，自动计算出相对介电常数ε，无需人工换算，减少了计算误差。
五、功能特点与应用优势
（一）功能特点
支持单频与双变频两种测量模式，可在40Hz至70Hz范围内任意设定测试频率
内置10kV高压电源，无需外接升压设备即可完成高压介损测试
采用全数字化测量技术，自动识别电容、电感、电阻三类试品
具备接地保护功能，未可靠接地时禁止高压输出
支持RS232通讯与U盘数据导出，便于实验室信息化管理
（二）应用优势
该测试仪在材料研发与质量控制中具有以下实际价值：
缩短测试周期，单次测量时间约40秒，适合大批量样品筛选
降低对操作人员专业技能的要求，全触控界面简化操作流程
通过变频抗干扰技术，适应变电站、工业厂房等强电磁环境
可扩展外接电流互感器，实现大电流、超高电压设备的现场测试
六、适用领域
该设备广泛应用于以下行业与场景：
电子电气行业：覆铜板、绝缘薄膜、封装材料的介电性能检测
电力行业：变压器油、互感器、套管、避雷器的绝缘状态评估
新能源领域：锂电池隔膜、光伏封装胶膜的介电特性分析
橡胶塑料行业：高分子材料的配方优化与耐电压性能验证
科研院校：新材料电学性能的基础研究与论文数据采集
七、操作方法与试验流程
（一）试验前准备
检查供电电源是否在180V~270V范围内，确认接地端子已可靠连接大地。
根据试品类型选择相应的测试电极（固体三电极或液体油杯）。
清洁电极表面，避免灰尘或油污影响测量结果。
（二）参数设置
开机后进入主界面，选择测试模式为正接线。
设置测试电压，常规固体材料建议设置为1000V~2000V。
设置测试频率，一般选择45/55Hz双变频模式以抑制工频干扰。
输入试样厚度（仅限固体材料），以便仪器自动计算介电常数。
（三）接线与测试
将高压电缆连接至试品高压端，低压电缆连接至试品测量端。
确认接线无误后，点击“启动测试”，仪器自动升压并完成测量。
测试结束后，读取显示的Cx、tgδ及ε数值，并可选择存储或打印。
（四）数据处理
通过U盘导出历史数据，在PC端进行统计分析。
对同一批次样品进行多次平行测试，计算平均值与标准差。
结合环境温度与湿度记录，分析环境因素对介电性能的影响。
八、注意事项与安全规范
严禁在未接地的情况下启动高压，防止人身触电及设备损坏。
测试过程中禁止触碰高压线缆与试品电极。
更换试品前必须确认高压已切断，并等待放电完成。
若试品发生击穿，应立即停止测试，检查试品状态。
长期停用时应定期通电除湿，防止内部元件受潮。
九、日常维护与保养
定期清洁电极系统，保持表面光洁度
检查高压电缆绝缘层有无破损，插头是否松动
每隔半年进行一次自校，确保测量精度
避免在腐蚀性气体或高粉尘环境中存放设备
搬运时注意防震，防止内部精密元件移位
十、常见故障与排除方法
| 故障现象 | 可能原因 | 处理措施 |
|---|---|---|
| 无法启动高压 | 接地不良 / 高压开关未开 | 检查接地线，确认高压开关处于开启状态 |
| 测量值波动大 | 测试线接触不良 / 外界强干扰 | 重新紧固接头，改变测试频率避开干扰源 |
| 数据显示异常 | 采样回路故障 | 重启仪器，若仍异常联系技术支持 |
| 打印机不出纸 | 纸卷安装错误或缺纸 | 重新安装热敏纸或更换纸卷 |
十
一、试验数据的工程意义
介电常数反映了材料储存电能的能力，而介质损耗因数则表征了材料在交变电场中的发热程度。过高的介质损耗会导致绝缘材料在工作过程中过热老化，甚至引发击穿事故。通过该测试仪获取的精确数据，工程师可以在设计阶段预测设备的温升与电场分布，优化绝缘结构，从而降低全生命周期成本。
十
二、结语
全自动介电常数介质损耗测试仪作为绝缘材料性能评价的关键工具，在保障电气产品安全性与可靠性方面发挥着不可替代的作用。通过对设备原理、参数及应用方法的深入理解，用户可以充分发挥仪器的技术潜力，为新材料研发与产品质量提升提供坚实的数据支撑。
应用领域：
介电常数介质损耗测试仪作为评估材料电气绝缘性能的核心设备，其应用贯穿新材料研发、电力设备运维、电子元器件制造及质量检测等多个关键环节。以下从具体行业场景出发，系统阐述该仪器在各领域的实际应用价值与技术支撑作用。
一、电子电气行业：保障绝缘材料的电气可靠性
电子电气产品的性能稳定性与绝缘材料的介电性能直接相关，介电常数介质损耗测试仪在该领域的应用主要集中在以下场景：
（一）覆铜板与印制电路板（PCB）材料验证
高频高速PCB用覆铜板（如聚四氟乙烯PTFE、氰酸酯CE、聚苯醚PPO等）的介电常数（Dk）和介质损耗因数（Df）直接影响信号传输速度与完整性。例如，5G通信基站用高频PCB要求Dk值在3.0~3.5之间且Df低于0.005，通过测试仪可精确测量不同频率下的Dk/Df值，指导覆铜板厂商优化树脂配方与玻璃纤维布排列，降低信号延迟与插入损耗。
（二）绝缘薄膜与封装材料性能评估
电机槽绝缘薄膜（聚酯薄膜、聚酰亚胺薄膜）、电容器用聚丙烯薄膜及半导体封装材料（环氧树脂、硅胶）需在高频高压环境下保持低介质损耗。测试仪可模拟实际工作频率（1kHz~1MHz），量化材料的介电损耗特性，筛选出耐热性、绝缘性优异的材料，避免因介质发热导致设备过热失效。
（三）电子元器件质量控制
电容器（陶瓷电容、薄膜电容）、电阻器、电感器等元器件的介质损耗直接影响其能效与寿命。例如，电力电容器用金属化薄膜的tgδ需控制在0.02%以下，通过测试仪可实现100%在线检测，剔除损耗过大的不合格品，保障电网运行的稳定性。
二、电力行业：确保输变电设备的绝缘安全
电力系统中变压器、互感器、套管等设备的绝缘状态直接关系到电网安全，介电常数介质损耗测试仪是绝缘缺陷诊断的核心工具。
（一）变压器油的介电性能监测
变压器油作为液体绝缘介质，其介质损耗因数随含水量、杂质含量增加而升高。测试仪通过专用油杯可测量油的tgδ值（标准要求≤0.5%），结合微水测试数据，判断变压器内部是否存在局部放电或过热故障，指导滤油或换油决策。
（二）高压套管与互感器的绝缘诊断
电容式套管、电流互感器的主绝缘由多层电容屏构成，其电容量与介损值的变化可反映绝缘受潮、老化程度。测试仪采用反接线或正接线方式，可在停电状态下测量套管的Cx与tgδ，通过纵向对比历史数据，识别绝缘缺陷的发展趋势。
（三）电力电缆的绝缘状态评估
交联聚乙烯（XLPE）电力电缆的主绝缘电阻与介质损耗随运行年限增加而劣化。测试仪通过变频抗干扰技术，可在现场强电磁环境下测量电缆的整体介损，区分绝缘整体老化与局部缺陷，为状态检修提供依据。
三、新能源领域：支撑新兴产业的材料创新
新能源产业对绝缘材料的耐高压、耐高温及耐候性提出更高要求，介电常数介质损耗测试仪在新材料研发中发挥关键作用。
（一）锂电池隔膜的介电性能测
