在现代橡胶及塑料制品工业中，模压成型是生产各类高精度、高性能制品的核心工艺之一。液压式橡胶平板硫化机作为实现此工艺的关键设备，其性能的稳定性、操作的便捷性以及温度与压力控制的精确性，直接决定了最终产品的质量、一致性与生产效率。本文将详尽解析一款型号为BG-8017的液压式橡胶平板硫化机，该设备集成了成熟的液压传动技术与精准的电热温控系统，专为满足橡胶、塑料及其他高分子材料的硫化、模压、热压成型需求而设计，适用于科研实验、产品试制及中小批量生产等多种场景。

一、设备概述与核心设计理念

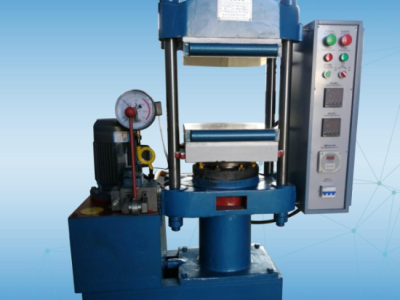

BG-8017液压式橡胶平板硫化机，秉承坚固耐用、操作稳定、维护简便的设计理念，旨在为用户提供一套可靠的模压成型工作站。设备整体采用经典的四柱式导向结构，这种设计确保了活动平板在升降过程中具有极高的垂直精度与抗偏载能力，从而保证模具合模的平行度，对于成型薄壁或对厚度均匀性要求苛刻的制品至关重要。

该机为下压式（或称向上压式）设计，即主油缸置于设备下部，推动活动平板自下而上运动，完成合模与施压。此种结构布局稳定，便于操作者在固定平板上放置模具、预置物料及取出成品。整机主要分为三个功能模块：主机（执行机构）、液压站（动力系统）和电控箱（控制中枢），模块化设计便于安装、调试与后续维护。

主机部分：作为设备的核心骨架，由上横梁、活动平板、固定平板、四根导向立柱及主油缸构成。热板嵌入在活动平板与固定平板内，是直接传递热量给模具的部件。主油缸内的柱塞在高压油液驱动下，产生巨大的合模力。
液压系统：由电机驱动的油泵、溢流阀、换向阀、油箱及管路组成。它负责将电能转化为液压能，提供平稳、可调且强大的合模动力。系统压力由溢流阀设定并保持稳定，确保硫化过程中压力恒定。
电控系统：集成了温度控制、时间控制、压力监控与安全保护功能。通过智能温控仪表对热板进行分区（通常为上、中、下三区）独立PID调节，实现从室温至200℃范围内的任意设定与高精度恒温控制。定时报警功能在预设硫化时间到达时自动提醒。电气回路配备过载保护、紧急停止等安全装置，当电机过载或出现异常时能自动切断电源，保障设备与人员安全。

二、核心应用领域与工艺适应性

BG-8017型平板硫化机的设计使其能够灵活应对多种材料的成型工艺，其应用覆盖了从基础研究到实际生产的广泛领域：

橡胶制品行业：密封件：O型圈、油封、垫片、密封条等。减震元件：橡胶减震垫、缓冲块、空气弹簧胶囊等。传动部件：同步带、三角带、橡胶履带片。日用及工业杂件：瓶塞、手把、滚轮、橡胶板、绝缘胶垫等。
塑料与复合材料行业：热固性塑料成型：酚醛树脂（电木）、环氧树脂、不饱和聚酯（玻璃钢）等制品的模压。热塑性塑料片材热压成型：用于样品制作或特殊形状部件的加工。复合材料层压：如印制电路板（PCB）的预压、绝缘板的压合。
粉末冶金与陶瓷领域：可用于某些特殊粉末材料的压制成型实验。
高等院校与科研机构：材料科学与工程学院、高分子研究所用于新配方开发、工艺参数研究（温度、压力、时间）、小批量样品试制及教学演示。
质检与标准单位：依据相关国家标准（如GB/T）或行业标准，制备标准测试样条，如橡胶拉伸、撕裂、硬度试样。
该机双层热板的设计，允许在一次加热周期内同时放置两套模具，显著提高了设备利用率和生产效率，尤其适合多腔模具或小制品的同时生产。其工作空间和压力吨位经过优化，在保证足够成型能力的同时，兼顾了设备的灵活性与经济性，是中小型橡塑制品企业和研发单位的理想选择。

三、详细技术规格与性能参数

以下为BG-8017液压式橡胶平板硫化机的详细技术规格。这些参数是设备工作能力与设计边界的量化体现，对于用户进行模具设计、工艺制定和设备选型具有直接的指导意义。所有参数均严格按照设计规范与出厂标准，未作任何改动。

公称合模力：0.25MN (约25吨力)
工作液最大压力：14.0MPa
柱塞最大行程：250mm
热板尺寸：350mm x 350mm
柱塞直径：φ152mm
工作层数：双层
热板间距：125mm
单层热板加热功率：2.7KW
设备总加热功率：7.6KW
热板工作温度范围：室温 -- 200℃
液压系统电机功率：2.2KW
加热方式：电热管加热
设备净重：约600Kg
关键参数解读：

合模力与工作压力：公称合模力0.25MN（25吨）是设备可提供的最大理论锁模力，由油缸面积（基于φ152mm柱塞）和系统最大压力（14.0MPa）决定。此压力足以满足大多数橡胶制品和许多塑料制品的模压需求。用户在实际使用时，可通过调节液压系统的溢流阀来设定低于最大值的具体工作压力。
热板尺寸与间距：350mm x 350mm的热板面积定义了可安装模具的最大平面尺寸。125mm的热板间距（当活动平板处于上限位置时，两层热板之间的净空）决定了模具的最大允许高度（含模架）。双层设计使此空间得以复用。
温度与功率：0-200℃的温控范围覆盖了绝大多数橡胶和热固性塑料的硫化与固化温度区间。2.7KW的单层加热功率与7.6KW的总功率，结合良好的热板设计与保温措施，能够实现较快的升温速度和良好的面内温度均匀性，PID智能控温则确保了硫化过程中温度的稳定，这对制品质量的稳定性至关重要。
行程与层数：250mm的柱塞行程提供了足够的开模空间，便于模具安装、清理和制品取出。双层结构提升了设备的空间利用率和生产效率。

四、设备结构与核心部件深度解析

1. 主机框架与导向系统
主机采用优质钢材焊接或铸造成型的整体式上横梁与底座，通过四根经过高频淬火、精磨处理的高强度合金钢立柱连接。立柱不仅承受全部的锁模力，更作为活动平板运动的精密导向轨道。导向套通常采用耐磨铜套或复合衬套，并设有润滑装置，确保活动平板在高压下运动平稳、无卡滞，长期使用后仍能保持优异的平行度。
2. 热板与加热系统
热板通常采用45号钢或更好的模具钢锻造而成，具有优良的导热性和高温下的结构强度。板内以特定排列方式嵌入多根高电阻电热管。加热功率的分布经过热力学计算，旨在减少热板边缘与中心的温差。温控系统采用独立的三路控制（对应热板可能存在的温度分区），每路由一个智能数显温控仪、热电偶和固态继电器（或接触器）组成闭环控制，实现快速、无超调的精确控温。
3. 液压系统详解
液压系统是设备的“心脏”。2.2KW的三相异步电机驱动高压齿轮泵或叶片泵，产生压力油。油路中核心的溢流阀用于设定并维持系统最高工作压力，起安全保护与调压作用。电磁换向阀控制油液流向，实现柱塞的快速上升、慢速加压、保压及快速下降。通常配备压力表直观显示实时系统压力。油箱配有空气滤清器、油位计和冷却装置（风冷或水冷盘管，视机型而定），保证液压油清洁与适宜的工作温度，这对系统长期稳定运行至关重要。
4. 电控系统与安全防护
电控箱集中了所有控制元件。除了温控和计时模块，还包括：
主电路保护：空气开关、热继电器，提供过载和短路保护。
控制电路：按钮、指示灯、中间继电器、接触器等，实现手动/自动操作。
定时报警器：设定硫化时间，到时后声光报警提示。
安全装置：设备通常设有机械安全栓（防止活动平板意外下落）、紧急停止按钮、电控箱门安全开关等。过载保护能在电机电流异常时自动切断电源。

五、标准操作流程与工艺设定

开机前准备：检查各部件连接是否牢固，液压油位是否正常。清理热板表面，确保无杂质、油污。根据工艺要求，在温控仪上设定好热板温度（通常上、中、下区设为相同值）。打开电源开关，启动加热。此时可先不启动油泵电机。
模具安装与预热：待热板温度接近设定值（如达到150℃以上）时，将预热好的模具置于热板上。模具应尽量放置在热板中心区域。启动油泵电机，点动“上升”按钮，使活动平板缓慢上升，直至与模具上模板轻微接触，对模具进行预热和定位。
工艺参数设定：温度：根据所用胶料或塑料的硫化/固化特性曲线设定。橡胶硫化温度通常在150-180℃之间。压力：通过调节液压站的溢流阀手轮设定工作压力。所需压力取决于制品投影面积、胶料硬度、流道设计等，通常需要经验或计算确定。时间：在定时器上设定硫化时间。这是从合模加压完成开始计时的保压硫化时间。
模压操作：将称量好的胶料或预成型料坯放入已预热的下模腔中。按下“上升”按钮，活动平板快速上升，接近模具时转为慢速，直至完全合模，系统压力达到设定值。设备自动进入保压计时阶段。在此期间，液压系统自动补偿因胶料流动和收缩导致的压力下降，保持合模力恒定。计时结束，报警器鸣响。按下“下降”按钮，活动平板下行开模。
取件与后处理：用专用工具取出制品，检查外观质量。清理模具型腔，为下一模次做准备。制品可能需要经过修边、二次硫化等后处理工序。
关机：工作结束后，将活动平板停于下限位置。关闭加热开关，让热板自然冷却一段时间后，再关闭油泵电机和总电源。

六、设备的安装、日常维护与故障排除

安装要求：

场地：地面平整、坚固，能承受设备重量（约600Kg）及工作时的动态负载。周围预留足够操作和维护空间。
电源：需提供稳定的三相四线制380V电源（根据电机规格确定），并可靠接地。电热部分为220V或380V，需按说明书正确接线。建议配备独立的空气开关。
环境：避免多尘、潮湿、有腐蚀性气体的环境。保持良好通风，以利散热。
日常维护与保养：
每日：操作前检查各润滑点并加注适量润滑油（脂）。检查管路有无泄漏。擦拭设备外表。
每周/每月：检查液压油油质，必要时过滤或更换（建议首次使用500小时后换油，之后每2000-3000小时更换）。紧固各连接螺栓。清洁散热器（风冷）或检查冷却水管路（水冷）。
每半年/每年：检查电热管阻值及绝缘情况。校验温控仪表示值准确性。检查压力表精度。检查导向柱、导向套的磨损情况。
常见故障与初步排查：
压力不足或无压力：检查溢流阀设定、油泵转向、油位是否过低、油滤是否堵塞。
升温慢或温度不均：检查个别电热管是否损坏、温控仪及热电偶是否失灵、固态继电器是否正常。
活动平板动作缓慢或卡滞：检查液压油是否过脏或变质、导向柱是否缺油或拉伤、油泵是否内泄。
漏油：查找并紧固漏油点接头，或更换损坏的密封圈、组合垫。

七、选购指南与市场定位

BG-8017型25吨双层液压平板硫化机，定位于中小型橡塑制品生产企业、模具开发工作室、大中专院校实验室及质检研发中心。在选购时，用户需结合自身需求进行考量：
明确产品与模具尺寸：确保制品投影面积和模具厚度、长度、宽度在设备的热板面积和开档行程允许范围内，并留有安全余量。
确认工艺压力需求：计算所需合模力（制品投影面积 x 单位面积所需型腔压力）。橡胶模压的单位面积压力通常在10-20MPa之间，具体取决于胶料硬度、制品结构复杂度等。设备公称合模力应大于计算所需力。
关注温控精度与均匀性：对于高质量制品，热板工作区域的温度均匀性（如±2℃以内）是关键指标。了解加热管布局和温控分区的设计。
考察液压系统配置：油泵类型（齿轮泵噪声较大但价格低，叶片泵噪声小压力稳）、阀组品牌、油箱容量与冷却方式，影响着系统稳定性、能耗和寿命。
安全与便利性：检查安全防护装置是否齐全（如防护罩、急停开关）。操作控制是简单的按钮式还是可编程的PLC控制，后者更适合复杂工艺循环。
供应商的服务：包括安装指导、操作培训、技术响应速度、备件供应能力与价格等。
相较于小型单层实验机，BG-8017提供了更大的成型面积和双层生产能力，提升了效率；相较于更大吨位（如50T、100T以上）的设备，它具有占地面积小、能耗相对较低、投资成本适中的优势，是性能与成本之间的良好平衡点。

八、行业标准与质量保证

正规生产的平板硫化机，其设计、制造与检验通常参考或遵循一系列机械行业标准与安全规范，例如：
JB/T 8538-2011：《塑料机械用螺杆、机筒》
GB/T 5226.1-2019：《机械电气安全机械电气设备第1部分：通用技术条件》
相关液压元件标准：对其使用的油缸、油泵、阀件等也有相应的行业标准要求。
用户在采购时，可要求供应商提供设备合格证、主要外购件（如电器元件、液压件）的品牌信息或合格证明，以及出厂检验报告。对于有严格认证要求的出口产品或用于特定行业（如医疗、食品接触）的生产，可能需要设备满足额外的电气安全（如CE认证）或材料洁净度标准。

结语

液压式橡胶平板硫化机BG-8017，以其结构坚固、控制稳定、操作维护方便的特点，成为了橡塑模压成型领域中一款实用且高效的设备。它通过精准的温度、压力与时间控制，将生胶或塑料原料转化为形状稳定、性能可靠的最终产品。理解其技术参数、掌握其操作维护要点，不仅能充分发挥设备潜能，提升生产质量与效率，更能通过科学的设备管理延长其使用寿命，为用户的研发与生产活动创造持续稳定的价值。无论是用于新产品的开发试制，还是用于特定制品的定型生产，它都是一个值得信赖的工艺装备选择。
