在电气电子产品的设计、制造与质量管控领域，固体绝缘材料的长期可靠性是保障设备安全运行、防止电气火灾与人身伤害的基石。潮湿、污秽环境下的绝缘材料表面，可能因电场和电解液的共同作用而形成导电通道，此现象称为“电痕化”，它足以导致绝缘失效，引发短路、起火等严重事故。因此，准确评估绝缘材料抵抗电痕化形成的能力，成为材料研发、进货检验与安全认证中的关键环节。
一、 设备核心功能与应用范畴

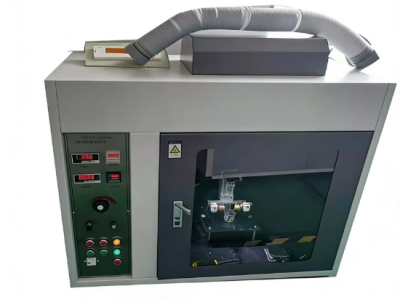

GB/T6553-2003绝缘材料CTI起痕指数测试仪的核心用途，在于模拟固体绝缘材料在潮湿、受污染工况下的挑战，通过定量测定其“相比漏电起痕指数”与“耐漏电起痕指数”，对材料的耐电痕化性能进行分级与评价。该指数是绝缘材料选型、产品安全设计及符合国际国内安规认证（如IEC、UL、CCC等）的重要技术依据。
GB/T6553-2003绝缘材料CTI起痕指数测试仪适用于各类聚合物材料、工程塑料、陶瓷、层压制品、绝缘涂料、灌封胶等固体绝缘材料。无论是用于家用电器、信息设备、低压电器，还是新能源汽车、光伏逆变器、轨道交通等新兴领域，只要涉及在可能遭受凝露或污染物（如灰尘、盐雾）的环境中工作的绝缘部件，其材料的筛选与验证均可借助本仪器完成测试。其设计秉持“简便、准确、可靠、实用”的理念，确保测试过程严格遵循标准，测试结果具有高度的重复性与可比性。
二、 符合的技术标准与规范
该设备的设计与制造，全面对标国际电工委员会（IEC）、美国保险商实验室（UL）、美国材料与试验协会（ASTM）、德国标准化学会（DIN）以及中国国家标准（GB）的相关规范，确保测试数据的认可度。其符合的主要标准包括：
IEC 60112:2003 - 《固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》。这是该测试方法的国际通用基础标准。
GB/T 4207-2012 - 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》。此标准等同于IEC 60112:2003，是中国境内的测试依据。
GB/T 6553-2003 - 《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》。本仪器同样满足此标准中关于低压测试的相关要求，能够评估材料在严酷环境下的性能。
UL 746A - 《聚合物材料 – 短期性能评价》。该标准是UL安全认证中评价聚合物材料耐电痕化性能的基准。
ASTM D 3638-92 - 《固体绝缘材料在潮湿条件下相比耐漏电起痕指数测试的标准方法》。
DIN 53480 - 《绝缘材料的检验；漏电痕迹试验》。
通过满足上述多重标准，BLD-600V确保了测试方法的普适性，使用户的一份测试报告能够应对来自不同地区、不同行业的多样化认证与质控需求。
三、 设备核心性能与技术指标详解
为保障测试的精确性与一致性，BLD-600V在机械结构、电气控制、液滴计量等关键环节均设定了精密的技术参数。以下为设备的详细技术指标，这些参数严格遵循标准规定，是设备性能的量化体现：
（性能参数单独列出，未作任何改动）
电极尺寸：5mm±0.1mm * 2mm±0.1mm，电极一端边缘切成30度角的斜面；
电极材料：铜+铂金（铂金长度：≥12mm，纯度≥99.0%）；
电极间相距：4.0mm±0.1mm；
每个电极对试样作用力：1.0N±0.05N；
试样品尺寸：≥15 * 15mm，厚度：≥3mm；
施加电压：0~600V（48~60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；
判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；
溶液滴落间隔时间：30s±5s；
滴液针头到样品表面高度：30~40mm；
控制液滴采用电磁阀.液滴大小：(20+30)mm³，50滴为(0.997~1.147g)，20滴为(0.380-0.480g)；
滴液装置：试验前需要调整；
针头外径：0.9~1.1mm；
箱体内部容积：0.5m³（可选购0.75m³或1m³）；
外部尺寸：宽1170mm * 深630mm * 高1330mm；
箱体材料：铁板喷涂；
排气孔：Φ100mm；
工作电源：220V，10A，50Hz。
参数解读与重要性分析：
电极（参数1-4）：标准规定的铂金-铜电极及其特定的尺寸、夹角、间距和作用力，是为了确保每次测试时，电极与试样表面的接触状态恒定，从而消除因接触压力不均、接触面积变化带来的测试误差。铂金部分具有良好的化学惰性，可避免在电解液作用下的自身腐蚀影响测试。
电压与电流（参数6-7）：0-600V可调电压范围覆盖了标准要求的测试电压梯度。稳定的电源（短路时压降<10%）是维持测试电场稳定的前提。0.5A/2s的判断阈值是标准定义的“失效”判据，当漏电电流达到此值并维持规定时间，设备自动切断电路并记录，模拟了实际绝缘失效导致保护装置（如保险丝、断路器）动作的过程，测试结果客观明确。
滴液系统（参数8-12）：这是测试的核心模拟条件之一。恒定间隔（30s）和精确体积（约20-40mm³/滴）的电解液（通常为氯化铵溶液）滴落，模拟了周期性污染或凝露的过程。液滴大小和间隔时间的严格控制，确保了不同实验室、不同批次测试之间的可比性。电磁阀控制相较于传统的重力滴管，精度更高，不受液面高度影响。
箱体与结构（参数13-17）：足够的箱体容积确保测试产生的气体（如有）能适当扩散，同时保证操作安全。排气孔用于保持箱内空气流通。标准化的尺寸便于实验室规划摆放。
四、 主要配件与核心部件清单
设备的可靠性与长期稳定性，依赖于优质的核心部件。BLD-600V在关键部件的选型上采用业内认可的品牌与产品，从源头上保障了整机性能。
| 序号 | 型号/部件 | 产地/品牌说明 |
|---|---|---|
| 1 | 箱体 | 宝钢A3钢板，喷塑（可选不锈钢箱体） |
| 2 | 变压器 | 浙江二变 |
| 3 | 调压器 | 正泰 |
| 4 | 继电器及底座 | 正泰 |
| 5 | 漏电保护器 | 正泰 |
| 6 | 按钮 | 正泰 |
| 7 | 计时器 | 欧姆龙 |
| 8 | 短路电流智能表 | 上海 |
| 9 | 温控器 | 日本欧姆龙 |
| 10 | 导线 | 上海启帆 |
| 11 | 计数器 | 欧姆龙 |
| 12 | 无线控制器 | 上海埃微自主研发 |
| 13 | 电磁阀 | 亚德克 |
配件选型优势：
电气部件：采用“正泰”、“欧姆龙”等继电器、保护器、计时器和温控器，保证了电气控制的精确、稳定与安全。欧姆龙的计时与计数器件以其高精度和长寿命著称。
执行部件：“亚德克”电磁阀在工业自动化领域应用广泛，其响应速度快、密封性好，确保了液滴控制的稳定与准确。
测量显示：“短路电流智能表”能实时高精度地监测回路电流，是判断测试是否失效的关键传感器。
智能化：“上海埃微自主研发”的无线控制器体现了设备的现代化升级，为远程监控或系统集成提供了可能性。
五、 智能化触摸屏操作界面与流程
现代检测仪器的发展趋势是人性化与智能化。BLD-600V配备直观的触摸屏控制系统，将复杂的测试设置、过程监控与结果判断集成于清晰的图形界面中，大大降低了操作人员的门槛，提高了测试效率与规范性。
主界面主要功能键说明：
总电源启动：控制整台设备的供电。
蠕动泵电源：控制滴液蠕动泵的供电。
直流试验(DC)/交流试验(AC)：根据测试标准要求，选择相应的试验电压模式。
用户登录与管理：支持多级权限管理，方便实验室区分管理员与操作员权限，保护测试参数不被随意修改，符合质量管理体系要求。
试验控制界面功能：
开始试验/结束试验：控制单次测试的启动与终止。
高压原点/报警画面：指示高压就绪状态，并提供历史报警信息查询。
泵运行/手动排液：控制滴液启停，并可在试验前手动排空管路气泡，确保液滴体积精确。
时间清零/参数设置：可重置计时器，并进入核心参数设置菜单。
实时显示：清晰显示“当前流量”、“当前电压”、“实时电流”、“报警电流”等关键过程量，使测试状态一目了然。
电极短路模拟：提供A/B/C/D/E等多工位（若配置）的模拟短路功能，便于在测试前快速验证设备的判断回路与保护功能是否正常。
参数设置界面核心参数：
污染物流速：用于精确设定和校准电解液滴落的流速，对应标准中的液滴大小。
报警延时：设定电流超过阈值后，到设备判定为失效并动作的延迟时间（标准通常为2秒）。
试验时间：设定单次测试的总持续时间，到达时间后自动停止。
六、 测试原理与标准操作流程简述
测试原理：将处理好的试样平置于设备样品台上，两个规定形状的电极以一定压力置于试样表面。在电极间施加规定的交流或直流电压（如100V至600V）。同时，使用规定浓度的电解液（如0.1%氯化铵溶液），以恒定时间间隔（30秒）滴落在两电极间的试样表面上。电解液在电场和试样表面张力的作用下形成导电路径，产生漏电流。如果材料耐电痕化性能不佳，在电解液、电场和热效应的共同作用下，试样表面会逐渐形成碳化导电通道，漏电流随之增大。当漏电流超过标准规定的阈值（如0.5A）并持续规定时间（如2秒），设备自动切断电路，记录此时所施加的电压值或记录在某一电压下试样是否在规定滴液数内发生失效。通过测试多个电压等级下的材料表现，即可确定其相比漏电起痕指数。
标准操作流程概要：
试样准备：按标准切割、清洁、干燥试样。
设备准备：检查电极完好性、间距和作用力；配制标准电解液并注入液杯；设置滴液高度；开启设备电源预热。
参数设置：在触摸屏上设置试验电压、报警电流、报警延时、滴液间隔、总试验时间等参数。
安装试样：将试样放置于样品台，安装电极并施加规定压力。
开始测试：启动测试程序，设备自动施加电压并开始按设定间隔滴液。
过程监控：观察实时电流、电压，注意是否有电痕产生、冒烟或明火。
结果记录：设备自动记录测试结果（失效电压、失效时滴液数、或通过信息）。若测试中途失效，设备自动切断电源并报警。
清理与维护：测试结束后，关闭电源，清理电极和样品台上的残留物，为下一次测试做好准备。
七、 设备的安装、维护与保养指南
正确的安装与定期维护是保证设备长期稳定运行和数据准确性的关键。
安装环境要求：
场所：应安装在清洁、干燥、通风良好的实验室内，避免阳光直射和强电磁干扰。
空间：设备四周应留有足够空间（特别是后方和上方），便于散热、操作和维护。
电源：提供稳定的220V±10%，50Hz单相交流电源，建议配备稳压电源，并确保接地良好。
排气：设备背部的Φ100mm排气孔可连接通风管道，将测试可能产生的微量气体排至室外。
日常维护与保养：
电极维护：每次测试前后，需用细砂纸或专用研磨布清洁铂金电极表面，去除氧化层和积碳，确保接触良好。定期检查电极尺寸和斜面角度是否符合标准。
滴液系统维护：定期检查滴液针头是否堵塞，可用钢丝疏通。检查硅胶管有无老化、开裂。每次更换电解液或长时间停用前，应用去离子水清洗储液杯和管路。
样品台清洁：测试后立即清理样品台上的电解液和碳化物残留，防止腐蚀台面。
箱体清洁：定期用干软布清洁设备外壳和观察窗，保持整洁。
定期校准：建议每年或每重要测试任务前，由专业人员进行一次系统性校准，包括电压表精度、电流测量回路、滴液体积与间隔、电极作用力等关键参数。
八、 故障排查与常见问题解答 (FAQ)
Q：试验过程中，设备突然报警并断电，但试样表面未见明显痕迹？
A：首先检查“实时电流”显示，确认是否超过设定的“报警电流”阈值。可能原因是：电解液浓度过高、滴落位置不准确导致液桥直接连接电极、试样表面存在肉眼难以察觉的导电污染物或内部缺陷。应检查电解液配制、滴液针头位置，并清洁试样。
Q：液滴大小或间隔时间不稳定？
A：进行“手动排液”操作，排除管路中的气泡。检查储液杯液位是否过低。检查电磁阀是否工作正常，硅胶管有无挤压或老化。进入参数设置界面，校准“污染物流速”。
Q：触摸屏无反应或显示异常？
A：检查设备总电源和触摸屏电源是否正常连接。尝试重启设备。如问题依旧，可能是触摸屏本身或控制器故障，需联系技术支持。
Q：测试结果重复性差？
A：这是系统性问题。需逐一排查：电极清洁度与压力、电解液新鲜度与浓度、实验室环境温湿度（标准有要求）、试样制备的一致性（清洁、预处理）、滴液高度的准确性。确保所有操作严格按标准流程进行。
Q：设备无法升压或电压显示为零？
A：检查调压器是否归零，高压线路连接是否牢固，内部保险丝是否完
应用领域：
漏电起痕测试仪的核心功能是模拟并评估固体绝缘材料在潮湿、受污染条件下，表面因电场和电解液作用而形成导电通路（即“电痕化”）的抵抗能力。这一性能直接关系到电气电子产品的长期安全性与可靠性，因此其应用领域贯穿于产品的材料研发、部件选型、质量控制和最终产品安全认证的全生命周期。具体应用领域可详细阐述如下：
1. 电气绝缘材料生产与研发行业
这是最直接的应用领域。无论是生产工程塑料、硅橡胶、环氧树脂、绝缘涂料、陶瓷、层压板（如覆铜板）还是灌封胶的企业，都需要使用该仪器来：
配方开发与优化：研发新型绝缘材料或改进现有配方时，量化评估不同配方、添加剂（如阻燃剂、无机填料）对材料耐电痕化性能（CTI/PTI值）的影响，筛选出性能最优的配方。
原材料入厂检验：对采购的绝缘粒子、基材、薄膜等原材料进行批次检测，确保其CTI指数符合内部质量规格要求，从源头控制产品质量。
出厂质量保证：对成品绝缘材料（如绝缘板材、套管、薄膜）进行定期抽检或全检，出具符合IEC 601
1
2、GB/T 4207等标准的测试报告，作为产品的重要性能数据提供给下游客户。
2. 家用电器、消费电子及低压电器行业
该行业产品种类繁多，且与消费者日常生活紧密相关，安全要求极高。测试仪主要用于评估：
关键绝缘部件：如开关、插座、接线端子、继电器外壳、断路器外壳、电吹风/卷发棒手柄、电热水器加热器端子座等塑料部件。这些部件在高温高湿环境下（如浴室、厨房），表面可能因凝露或污渍而发生漏电起痕风险。
内部绝缘结构：电器内部用于支撑、隔离带电体的塑料骨架、绝缘隔板等。
目的：确保产品在设计寿命内，即使绝缘部件表面受潮或污染，也能有效防止引发电气火灾或触电事故，满足诸如中国CCC、国际IECEE CB体系、欧洲CE等安全认证的强制性测试要求。
3. 汽车工业，特别是新能源汽车领域
现代汽车电子电气化程度极高，对绝缘材料的可靠性要求严苛。应用包括：
传统汽车：评估发动机舱内（高温、可能接触油污和盐雾）的传感器外壳、连接器、线束固定件等材料的性能。
新能源汽车：这是目前应用需求增长最快的领域之一。需重点测试车载充电机（OBC）、DC-DC转换器、电池管理系统（BMS）连接器与外壳、电机驱动单元绝缘部件、高压接线盒、充电枪/充电座等涉及高电压（如400V/800V平台）的绝缘部件。这些部件在潮湿、冷凝、或受到道路盐分污染时，耐电痕化能力是高压安全的核心保障之一，直接关系到整车安全标准（如GB/T 18384.
3、ISO 6469-3）的符合性。
4. 电力设备与能源行业
低压配电设备：如配电箱、电表箱、母线槽绝缘支
