在电力、电子、电器及家用电器等行业，绝缘材料的可靠性是保障设备安全运行、防止电气故障的基石。绝缘材料一旦在高电压环境下因表面污染、潮湿或存在缺陷而产生电弧放电，其绝缘性能可能会发生不可逆的劣化，甚至引发击穿，导致设备损坏或安全事故。因此，科学评价固体绝缘材料耐受电弧放电的能力，成为材料研发、质量控制和入厂检验的关键环节。绝缘材料耐高电压、小电流电弧放电试验仪，正是依据相关标准，在实验室内模拟并量化这一过程的专用检测设备。本文旨在对该设备进行全面深入的介绍。
一、 设备概述与核心功能

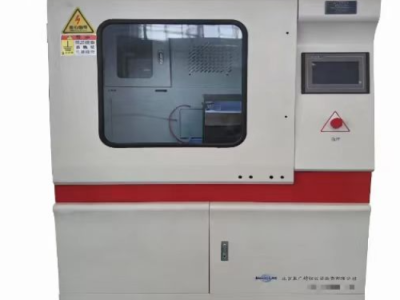

本试验仪，常被称为触摸屏耐电弧试验仪，其核心功能在于依据标准试验方法，对固体绝缘材料施加高电压、小电流的电弧，通过精确控制电弧的电流值、通断时序及持续时间，来评定材料表面抵抗电弧作用的能力。该能力通常以材料在标准试验条件下，从试验开始直至形成导电通道（即失效）所经历的时间（秒）来表示，此时间即为该材料的“耐电弧性”。
该设备的设计与制造，严格遵循多项主流技术标准，确保了测试结果的权威性与可比性。其设计适用于包括但不限于以下标准所描述的试验方法：GB 1411（等效于IEC 61621）、IPC 6
5
0、ASTM D495等，同时也兼容JEC 1
4
9、UL 746A等标准的要求。这种广泛的兼容性使其能够满足不同地区、不同行业对绝缘材料耐电弧性能的测试需求。
二、 主要适用范围
本试验仪的应用范围覆盖了绝大多数常见的固体绝缘材料，主要用于对这些材料进行耐电弧性能的评定与比较。具体适用的材料类别包括：
高分子聚合物材料：这是应用最广泛的类别，包括各类电工用塑料（如酚醛塑料、氨基塑料、环氧模塑料等）、树脂胶（如环氧树脂、硅树脂）以及绝缘漆、绝缘薄膜等。这些材料常用于电器外壳、接线端子、线圈浸渍和包封。
无机绝缘材料：如云母制品、陶瓷、玻璃等。云母带常用于高压电机绝缘，陶瓷是高压绝缘子的主要材料。
层压制品与复合材料：如环氧玻璃布层压板、纸基层压板等，广泛用于印制电路板（PCB）的基材和电气设备的绝缘结构件。
其他固体介质：如绝缘纸板、烧结云母等。
三、 核心性能与技术参数
设备的性能参数是其测试精度、重复性与可靠性的根本保证。以下所列参数为本试验仪的关键技术指标，这些数据定义了设备的能力边界，是选型与操作验证的基础，应予以严格保持。
输入电压：交流220V
输出电压：交流0 – 20 KV
电器容量：2 KVA
试验方式：间歇电弧，连续电弧
试验电流：10 mA – 20 mA – 30 mA – 40 mA 可选
试验电压控制误差：优于 2%
电弧通断时间误差：< 5 ms
试验电压连续可调：0 – 20 KV
电流控制精度：优于 ±10%
电流测试精度：优于 ±1.5%
电流对试验压力：0.5 ± 0.05 N
电极规格： 不锈钢板状电极：25.4 mm * 12.7 mm * 0.15 mm 钨钢电极：Φ2.4 mm * 70 mm 电极配置角：110度 电极重量：50 g
参数解读：
输出电压范围（0-20KV）：提供了足够的高压以引发电弧，覆盖标准要求的测试电压。
试验电流分段（10-40mA）：这是模拟电弧能量递增的关键，电流越大，电弧的热效应和腐蚀效应越强。
高精度控制：电压控制误差优于2%，通断时间误差小于5ms，电流控制与测试精度高，这些指标共同确保了试验条件的严格一致性与可重复性，是测试结果可比性的技术前提。
电极标准化：电极的材料、尺寸、角度和压力均有明确规定，确保电弧发生的几何条件与接触条件标准化，消除因电极差异带来的测试误差。
四、 试验过程详解：阶梯式严酷度评估
耐电弧试验的本质是一个阶梯式增加严酷度的过程。整个试验周期通常为420秒（7分钟），分为若干个阶段，前期模拟间歇性的微弱放电，后期模拟持续性的较强电弧。具体过程如下表所示：
| 过程/阶段 | 弧电流 (mA) | 通断时间模式 | 持续时间 (秒) | 累计试验时间 (秒) |
|---|---|---|---|---|
| 1/8-10 | 10 | 1/4秒导通，7/4秒关断 | 60 | 60 |
| 1/4-10 | 10 | 1/4秒导通，7/4秒关断 | 60 | 120 |
| 1/2-10 | 10 | 1/4秒导通，7/4秒关断 | 60 | 180 |
| 10 | 10 | 持续导通 | 60 | 240 |
| 20 | 20 | 持续导通 | 60 | 300 |
| 30 | 30 | 持续导通 | 60 | 360 |
| 40 | 40 | 持续导通 | 60 | 420 过程阶段解析： |
第1-3阶段（间歇电弧阶段）：电流固定为10mA，但采用“通1/4秒，断7/4秒”的周期性间歇模式。此阶段模拟材料表面在污秽、潮湿条件下可能发生的闪烁放电。电弧的反复点燃和熄灭，对材料表面产生热冲击和化学腐蚀，但每次作用时间短，有冷却间隔。三个阶段共180秒，逐步累积损伤。
第4-7阶段（连续电弧阶段）：从第4阶段开始，电弧变为持续导通，且电流值每60秒递增一次（10mA -> 20mA -> 30mA -> 40mA）。此阶段模拟的是已形成稳定导电通道或缺陷点后的持续电弧放电。持续的电弧产生集中的热量，导致材料表面快速碳化、熔融或气化，电流的阶梯增加不断加大热负荷，加速失效过程。
试验过程中，设备自动计时。当材料表面在两电极间形成稳定的导电通道（表现为电弧持续、电流稳定通过）时，设备可判定失效并记录此时的时间，即为该试样的耐电弧时间。若试样能承受全部420秒的试验而未失效，则其耐电弧时间报告为“>420秒”。
五、 设备关键组成与安全设计
一台完整的绝缘材料耐高电压、小电流电弧放电试验仪通常包含以下主要配置：
试验主机一台：集成控制系统、测量单元和安全防护结构的主体。
高压发生器一台：提供0-20KV连续可调的交流高压源。
试验电极两套：包括标准规定的不锈钢板状电极和钨钢棒电极，用于不同标准或材料的测试。
放电棒一只：试验结束后，用于对高压部分进行安全放电，防止残余电荷触电。
产品使用说明书一份。
产品合格证一份。
在安全设计方面，现代试验仪通常集成多重保护机制，以保障操作人员与设备自身的安全：
过流与短路保护：当试验回路电流异常超过设定范围或发生短路时，系统能快速切断高压输出。
安全门连锁保护：试验舱门装有安全开关，当舱门开启时，高压无法启动或立即断开，防止人员接触高压部位。
软件误操作保护：在控制软件中设置逻辑互锁，防止因参数设置错误导致的危险操作。
六、 测试的实际意义与行业应用
对绝缘材料进行耐电弧测试，具有多方面的实际意义：
材料筛选与对比：为研发人员提供数据，比较不同配方、不同工艺或不同供应商材料的耐电弧性能优劣，指导选材。
质量控制：作为原材料入库检验或成品出厂检验项目，确保批次材料性能稳定，符合规格要求。
工艺评估：评估不同固化条件、添加剂、表面处理工艺对材料耐电弧性能的影响。
失效分析：当电器设备发生电弧引起的故障时，可通过测试分析绝缘材料的性能是否达标。
其应用渗透于多个关键行业：
低压电器行业：测试开关、断路器、接触器、继电器等产品中使用的塑料外壳、灭弧栅片、绝缘支架等。
家用电器行业：评估电饭煲、洗衣机、空调等产品内部带电体之间或对地绝缘部件的安全性。
电机与变压器行业：对绕组的浸渍漆、槽楔、相间绝缘材料进行评定。
电子与半导体行业：用于印制电路板（PCB）基材、半导体封装材料的性能评估。
电线电缆行业：虽然主要测试固体材料，但对相关绝缘材料的研发有参考价值。
七、 操作注意事项与测试影响因素探讨
为确保测试结果的准确可靠，在操作中需注意以下要点，并理解可能的影响因素：
试样制备与处理：试样应平整、清洁，无划痕、气泡和杂质。通常需在标准温湿度环境下进行状态调节，因为材料吸湿会影响其表面电阻和耐电弧性。
电极安装与维护：电极必须按照标准要求安装，确保角度、间距和压力准确。钨钢电极尖端在使用中会烧蚀，需定期打磨以保持规定的曲率半径；不锈钢电极表面应保持光洁。电极状态不一致是导致测试数据分散的主要原因之一。
环境控制：试验应在无明显气流、洁净的环境中进行，避免灰尘飘落影响电弧路径。环境的温湿度应记录，因其可能对结果产生微小影响。
判断终点：试验终点的判断（即形成导电通道）有时存在主观性。高水平的设备会通过监测回路电流的稳定性变化来自动判断，减少人为误差。
测试的分散性：耐电弧测试结果本身具有一定的分散性，这与材料的不均匀性、表面状态、电弧起始点的随机性有关。因此，标准通常要求测试多个试样，取中值或平均值作为报告结果。
八、 技术发展
早期的耐电弧试验仪多采用机械式时序器、模拟电路控制，操作复杂，精度一般。随着技术进步，现代设备普遍采用全数字控制系统和触摸屏人机界面，带来了显著提升：
控制智能化：基于微处理器的控制器能实现试验流程的全自动控制，参数设置数字化，时序控制精确到毫秒级。
操作简便化：大尺寸触摸屏提供直观的菜单、参数设置界面和实时曲线显示（如电压、电流、时间曲线），使操作更为简单直观。
数据管理数字化：测试结果可自动存储、查询，并可通过接口导出，便于建立质量数据库和进行分析。
安全与可靠性提升：集成更完善的软件自诊断和保护功能。
绝缘材料耐高电压、小电流电弧放电试验仪是评价固体绝缘材料耐电弧性能的专用设备。它通过模拟从间歇性弱电弧到持续性强电弧的阶梯式严酷条件，在实验室内加速考核材料在电弧作用下的失效过程。其测试结果对于保障电机、电器、家用电器及各类电子电气产品的绝缘安全具有重要价值。理解其工作原理、严格遵循标准化的试验流程、并注意控制各种影响因素，是获得可靠、可比测试数据的关键。随着数字控制与智能交互技术的融入，现代试验仪在保持测试本质的同时，正朝着更精准、更便捷、更安全的方向持续演进，为绝缘材料技术的进步和电气产品可靠性的提升提供坚实支撑。
应用领域：
耐电弧试验仪主要应用于电力、电子、汽车、航空航天、化工、冶金等多个领域，用于评估绝缘材料在电弧放电环境下的耐受能力。
主要应用领域包括：
电力行业用于评估电线、电缆、开关设备等在高电压、大电流条件下的耐电弧性能，确保设备安全运行。
电子行业测试电路板、连接器等电子部件的绝缘材料在高压环境下的可靠性，提升设备整体稳定性。
汽车行业评估汽车电气系统中各部件在高温、高湿等恶劣条件下的耐电弧性能，保障行车安全。
航空航天对航空用电线、绝缘部件进行严苛的耐电弧测试，满足高可靠性要求。
新能源汽车与轨道交通应用于电池系统、电机绝缘材料及高压配电组件的性能检测，提升产品电气安全水平。
化工与冶金在高温、腐蚀性环境中，测试设备绝缘材料的抗电弧侵蚀能力，延长使用寿命。
