在制药、生物工程、食品饮料、微电子等对生产环境洁净度与物料安全性有明确要求的行业中，过滤膜滤芯承担着流体净化、微粒阻隔、微生物控制的核心作用。过滤系统的运行状态，直接关系到生产流程的稳定性与终端产品的质量达标情况。滤芯在安装、使用、维护环节中，可能出现结构破损、密封失效、孔径异常等问题，这类问题无法通过外观观察完成判定，需要借助专用检测设备开展非破坏性测试，以此确认滤芯的截留性能与结构完整性符合工艺设定要求。
滤芯完整性检测已经成为行业生产与质量管控的固定流程，相关检测工作需要遵循药典条款、GMP 规范、FDA 21 CFR Part 11 等文件要求，同时兼顾现场操作的便捷性与数据记录的可追溯性。市场对检测设备提出了集成多种测试方法、适配不同规格滤芯、满足数据合规、可适配现场移动使用等多重需求。
一、企业概况与研发体系
北京北广精仪仪器设备有限公司是专注于检测仪器研发、生产、销售与技术服务的企业，业务覆盖材料检测、过滤检测、物性测试等多个领域，产品面向科研机构、大专院校、生产企业、第三方检测机构等用户群体，为用户提供测试仪器与配套技术支持。公司坚持研发与生产相结合的发展模式，组建专业的研发团队，团队成员涵盖机械设计、电子工程、软件编程、应用技术等方向，具备产品迭代升级与定制化方案开发能力。
公司秉承规范的生产管理理念，建立从原材料采购、零部件加工、整机装配到出厂检验的全流程管控体系，每一台出厂设备均完成对应的性能检验，确保设备运行状态稳定。在服务体系建设方面，公司搭建覆盖全国的服务网络，提供售前方案咨询、售中安装调试、操作培训、售后维护保养、故障排查等全流程服务，同时可根据用户的特殊使用需求，开展定制化功能开发与系统适配服务，助力用户完成检测工作落地。
北广精仪的产品矩阵包含完整性测试仪、试验机、硬度计、电阻率测试仪、热变形试验仪、硫化仪等多类设备，产品应用于材料科学、制药、食品、电子、化工等行业。公司持续关注行业技术发展与规范更新，不断优化产品功能与性能，推动设备向智能化、集成化、合规化方向升级，以贴合用户的实际使用需求。BQS-2600 过滤膜滤芯完整性检测仪是公司针对过滤检测领域推出的专用设备，融合了公司在检测仪器领域的技术积累，适配滤芯完整性检测的行业规范与现场使用条件.
二、产品基础定位

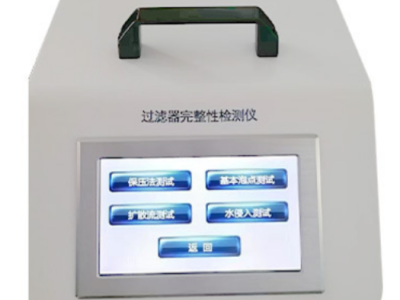

BQS-2600 过滤膜滤芯完整性检测仪是北京北广精仪自主研发生产的专用检测设备，设备采用成熟的检测技术与控制逻辑，依托优化的硬件配置与软件系统，完成各类过滤膜滤芯的完整性检测工作。设备的研发与生产贴合行业规范要求，满足 2020 版药典相关条款设定，同时兼顾数据管理、权限管控、操作追溯等合规需求，适配对数据完整性有要求的使用场景。
该设备可对多种类型的过滤组件开展检测，包含对称膜、非对称膜、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器、超滤膜包、超滤柱及不规则结构过滤器等，最大可支持 12 芯 20 英寸滤筒的检测工作，适配实验室与生产现场的不同检测对象。设备支持在线、离线两种使用方式，无需拆卸滤芯即可完成现场检测，降低滤芯拆装过程中引入污染的可能性，同时缩短检测周期，提升生产流程的连贯性。
BQS-2600 搭载自主优化的操作系统，配合 10 英寸真彩触摸屏，简化操作流程，降低操作人员的学习成本。设备内置多种测试方法，可根据滤芯材质、规格、工艺要求选择对应的检测模式，同时支持预存测试方案，减少现场参数设置的失误概率。在数据管理方面，设备具备权限分级、审计追踪、电子签名、数据导出等功能，可完整记录检测全过程，满足行业对数据追溯的要求。此外，设备具备拓展能力，可选配数据库管理系统、备用电池、信号输出模块等组件，适配不同用户的个性化需求。
三、 核心测试方法与工作原理
BQS-2600 过滤膜滤芯完整性检测仪集成多种非破坏性测试方法，依托物理检测原理完成滤芯结构与性能的判定，检测过程不会对滤芯造成损伤，检测完成后滤芯可继续投入使用。设备的测试方法覆盖行业常用检测模式，可适配亲水、疏水等不同材质滤芯的检测需求，每种测试方法对应特定的检测原理与适用场景。
（一）泡点测试
泡点测试是依托滤膜表面张力与毛细管力原理开展的检测方式。测试前使用对应的润湿液将滤膜完全润湿，使液体填充滤膜的微孔结构。测试过程中向滤膜一侧逐步施加气体压力，当压力值克服微孔内液体的毛细管压力时，气体会将液体推出微孔，在滤膜另一侧形成连续气泡，此时对应的压力值即为泡点压力。该压力值与滤膜孔径参数存在对应关系，可通过泡点压力判定滤膜是否存在孔径异常、结构破损等问题。
BQS-2600 支持手动泡点测试、基本泡点测试、增强泡点测试三种模式。手动泡点测试由操作人员辅助判定气泡出现状态；基本泡点测试由设备自动完成压力调节与泡点判定；增强泡点测试通过优化算法提升测试过程的稳定性，适配对测试流程有细化要求的场景。
（二）扩散流测试
扩散流测试的应用场景为压力值低于泡点压力的检测条件。当滤膜被润湿后，在设定压力下，气体分子会溶解在滤膜微孔的液体中，通过扩散作用移动至低压侧，形成扩散流。扩散流的数值与滤膜的有效润湿面积、开孔状态相关，可反映滤膜的整体完整性。该测试方法与微生物截留性能存在关联，是除菌滤芯检测的常用方式。
设备通过高精度传感器采集扩散流数据，配合运算逻辑完成数据处理，将检测结果直观呈现给操作人员，同时记录测试过程中的数据变化，形成对应的检测曲线。
（三）保压测试
保压测试也称为压力衰减测试，测试过程中向封闭的上游空间施加恒定压力，保持设定时长后监测压力数值的变化情况。压力衰减的原因包含系统密封泄漏、气体扩散通过滤膜等，通过计算压力衰减速率，可判定滤芯与管路系统的密封状态及滤芯完整性。该测试方法适配疏水性滤芯等不便采用泡点、扩散流测试的场景。
（四）水侵入测试
水侵入测试主要针对疏水性气体过滤器设计。测试时向干燥的疏水性滤芯上游注入水并施加设定压力，水在压力作用下会尝试进入滤膜微孔，通过测量单位时间内水侵入滤膜的流量，判定滤芯的完整性。该测试方式无需使用醇类润湿液，降低润湿剂残留对工艺气路的影响，适配气体除菌滤芯的检测工作。
（五）超滤膜包测试
超滤膜包测试是针对超滤膜包这类特殊过滤组件开发的专用模式，设备根据超滤膜包的结构特性与检测要求，调整测试压力、流量、时长等参数，完成膜包完整性的检测工作，适配生物工程、水处理等领域超滤系统的检测需求。
四、 仪器核心特点
集成滤芯完整性检测领域常用测试方法，包含手动泡点、基本泡点、增强泡点、保压、扩散流、水侵入、超滤膜包测试模式，适配不同材质、不同类型滤芯检测需求。
搭载自主优化的 Linux 系统，系统运行状态稳定，降低卡顿、死机等问题出现概率，保障设备长期运行可靠性。
优化测试运算逻辑，压缩单组测试的执行时长，提升现场检测工作的效率。
配置 10 英寸真彩触摸屏，人机交互界面设计简洁，操作步骤清晰，降低操作人员上手难度。
具备开机自动自检功能，可对传感器、气路、电路等关键部件进行检测，故障信息可及时提示。
采用分级权限管理设计，支持多级用户访问权限设置，配合电子签名功能，符合 GMP 与 FDA CFR 21 part 11 相关要求。
内置审计追踪功能，可完整记录操作事件日志，日志内容支持查询与导出，满足数据完整性管控要求。
支持 1000 组测试方案预存，可录入不同滤芯、不同工艺的检测参数，现场直接调取使用，减少参数设置失误。
支持扩散流量 — 压力曲线显示，实现三曲线同步展示与打印，优化进气控制单元，提升进气过程的速度与稳定性。
配备 USB 接口，支持测试原始数据、源数据、配置数据的导出操作，保障数据可完整归档。
支持数据通讯、网络接口拓展，可实现无线通讯功能，适配智能化系统对接需求。
结构设计优化，设备防尘防溅级别达到 IP54，正面防护等级为 IP65，采用快速连接头，降低管路连接错误概率。
测试记录与审计追踪日志支持查询、导出操作，方便用户完成数据核对与归档。
配置高精度传感器，配合优化运算算法，气路可延长至 100m，上游体积测试结果受气路长度影响较小，适配现场长距离检测需求。
内置热敏打印机，打印过程无颗粒、油墨污染，打印字迹可长期保持。
采用中英文双语操作界面，可根据使用需求切换语言模式，适配不同使用场景。
支持多种压力单位切换，包含 mbar、kpa、psi、kgf/cm2，满足不同用户的使用习惯。
支持 1000 个用户账号创建，提供四级用户管理权限，权限可采用默认或定制化设置，适配现场管理需求。
可完成 12 芯 20 英寸滤筒的检测工作，适配大规格滤筒的批量检测需求。
配备丰富数据接口，标配 RS2
3
2、USB 接口，可定制工业总线与模拟控制端口，适配自动化控制系统对接。依托自主研发团队与现场服务经验，可提供定制化方案设计，同时为用户过滤系统配置提供技术支持。
设备通过欧盟 CE 认证，电气安全与电磁兼容性能符合相关标准要求。
五、 详细性能参数
<td colSpan="1" rowSpan="1"
| 参数类别 | 具体参数 |
|---|---|
| 电源要求 / 功率 | 100–240 VAC，50HZ，120W；备用电池（选配） |
| 操作压力 | 100-10000 mbar (150psi) |
| 压力单位 | Mbar、kpa、psi、kgf/cm2 |
| 操作环境温度 | +5℃ ~ +40℃ |
| 操作环境相对湿度 | 10-80% |
| 外型尺寸（宽 × 深 × 高） | 240mm×320mm×400mm |
| 测试功能 | 手动泡点测试、基本泡点测试、增强泡点测试、保压测试、扩散流测试、水浸入测试、超滤膜包测试 |
| 净体积测试精度 | ±4% |
| 气泡点测试精度 | ±50mbar |
| 扩散流测试精度 | ±4% |
| 水浸入法测试精度 | ±0.02ml |
| 泡点测试范围 | 100-8000mbar |
| 扩散流速测试范围 | 1-1000ml/min |
| 水浸入测试范围 | 0.01-100ml/min |
| 适用过滤组件 | 对称及非对称膜、针式过滤器、囊式过滤器、平板过滤器、12 芯 20 英寸以内筒式过滤器、超滤膜包、超滤柱、不规则过滤器 |
| 审计追踪 | 多项事件日志记录、支持导出且内容不可修改，存储时长≥5 年 |
| 权限管理 | 用户名密码登录，四级权限设置，符合 FDA 21CFR PART 11 要求 |
| 预存测试方案数量 | 1000 组 |
| 用户账号数量 | 1000 个 |
| 操作系统 | 自主优化 Linux 系统 |
| 操作界面 | 中英文双语界面 |
| 防尘防溅等级 | 正面 IP65，整机 IP54 |
| 打印功能 | 内置热敏打印机，支持联机 PC 打印 |
| 数据存储 | 可储存 30 万条记录，支持 U 盘导出数据及测试曲线 |
| 显示屏 | 10 英寸高清晰度彩色触摸屏 |
| 通讯接口 |
应用领域：
BQS-2600 过滤膜滤芯完整性检测仪适配制药、生物工程、食品饮料、微电子等行业的滤芯检测需求，可覆盖过滤器安装确认、使用前检测、使用后核查、周期性维护、故障排查等全生命周期检测场景，为各行业的过滤系统管控提供支持。
（一）制药行业应用
制药行业对生产过程的无菌控制有明确要求，滤芯完整性检测是 GMP 规范中的强制管控环节。BQS-2600 可用于无菌制剂、注射剂、冻干粉针、生物制品等产品的除菌滤芯检测，包含药液过滤滤芯、工艺气体过滤滤芯、注射用水系统终端滤芯、储罐通气口疏水滤芯等。
设备可在滤芯安装后、使用前完成完整性检测，确认滤芯无破损、密封良好；过滤操作完成后，再次检测排查滤膜损伤问题；同时可按照固定周期开展维护检测，确保过滤系统持续稳定运行。水侵入测试模式适配疏水性气体滤芯的检测，避免醇类润湿剂残留影响制药工艺；扩散流测试模式可验证除菌滤芯的截留性能，满足制药行业的合规检测需求。
（二）生物工程行业应用
生物工程领域涉及细胞培养、发酵、生物制品提纯等工艺，过滤系统用于细胞培养液澄清、发酵气体净化、生物试剂净化等环节。BQS-2600 可适配生物反应器配套滤芯、超滤膜包、层析系统前处理滤芯等检测工作，保障生物制剂生产过程无微生物污染、无颗粒杂质干扰。
设备支持在线检测，无需拆卸生物工程系统中的滤芯，可在生产间歇完成检测，缩短系统停机时间；超滤膜包测试模式可针对性完成超滤组件的完整性检测，适配生物工程下游纯化工艺的检测需求。
（三）食品饮料行业应用
食品饮料行业的过滤系统用于饮品澄清、无菌过滤、工艺用水净化、气体除菌等环节，滤芯完整性直接关系到产品保质期与食品安全。BQS-2600 可用于瓶装水、果汁、乳制品、酒类等产品的终端过滤滤芯检测，同时适配食品生产用压缩空气、氮气等工艺气体滤芯的检测。
设备操作流程简洁，可适配食品生产现场的高频次检测需求，预存测试方案功能可快速切换不同产品、不同规格滤芯的检测模式，提升现场检测效率；内置打印机可即时输出检测报告，满足食品行业生产记录留存要求。
（四）微电子行业应用
微电子行业生产过程中使用高纯度化学试剂、光刻胶、超纯水等物料，过滤系统用于去除物料中的微粒与杂质，避免影响芯片、电子元件的生产良率。BQS-2600 可用于高纯试剂过滤滤芯、光刻胶过滤滤芯、超纯水系统精密滤芯的检测工作，确认滤芯无破损、无泄漏，保障物料纯度达标。
设备的长气路适配能力，可满足微电子车间过滤器分散布置的检测需求，防尘防溅设计可适应微电子车间的洁净环境，数据导出功能可对接微电子行业的智能化管理系统，实现检测数据的数字化管控。
（五）第三方检测与设备验证应用
第三方检测机构、设备验证机构需要对客户现场的过滤系统开展安装确认（IQ）、操作确认（OQ）、性能确认（PQ）工作。BQS-2600 结构便携，可携带至不同现场开展检测；集成多种测试方法，可适配不同客户的滤芯类型；数据合规功能完善，检测报告与审计日志可作为验证依据，满足验证工作的合规要求。
（六）故障排查应用
当生产现场出现流体污染、微粒超标、微生物异常等问题时，可使用 BQS-2600 快速对相关滤芯进行完整性检测，判定是否为滤芯破损、密封失效导致的问题。设备可快速完成检测，帮助操作人员定位故障源头，缩短问题排查时间，降低生产损失。
