在材料科学、安全工程与产品质量控制领域，对聚合物、纺织品及各类建筑材料燃烧特性的量化评估，是一项基础且关键的工作。氧指数作为衡量材料在特定条件下持续燃烧所需最低氧浓度的核心参数，为材料的阻燃性能提供了直接、可靠的数字化标尺。GB/T 2406.2-2009，即《塑料 用氧指数法测定燃烧行为 第2部分：室温试验》，为此类测试提供了严谨、统一的方法学依据。本产品作为一款遵循该标准设计的全自动触摸屏控制氧指数测定仪，通过高度集成化与智能化的设计，将复杂的测试流程转化为直观、高效、数据可追溯的自动化操作。
一、 仪器概述与核心设计理念

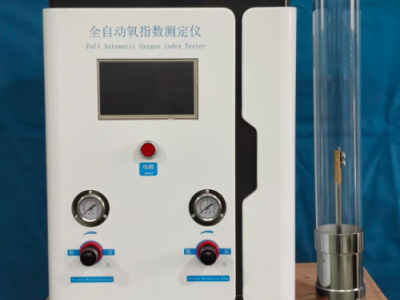

本仪器被命名为“全自动触摸屏控制氧指数测定仪”，其设计初衷是解决传统氧指数测试中依赖人工手动调节气体浓度、操作步骤繁琐、测试结果易受人为因素干扰等痛点。仪器的核心设计理念是实现测试过程的自动化、数据处理的智能化与人机交互的直观化。
自动化体现在测试者仅需通过触摸屏设定目标氧浓度值，仪器内置的程序便会自动控制气体比例阀，精确调配氧气与氮气的混合比例，并自动维持测试过程中氧浓度的稳定。这消除了手动调节流量计、反复计算和估算浓度的繁复劳动。
智能化体现在仪器具备自动校准、数据存储、历史查询、条件判断（如燃烧长度判定）等功能，形成完整的测试数据链。
直观化则通过大尺寸全彩触摸屏得以实现，所有参数设置、流程控制、状态监控和结果显示均通过图形化界面完成，使得操作过程一目了然，降低了对操作人员经验的依赖。
这一体化的设计，不仅保证了测试结果严格遵守GB/T 2406.2-2009标准对操作流程和环境控制的要求，更将测试效率、可重复性与数据可靠性提升到一个新水平。
二、 系统构成与主要部件参数
仪器为一体化柜式结构，其系统主要由气路控制系统、燃烧测试系统、传感与测量系统、中央控制与显示系统四大部分构成。
1. 气路控制系统参数
气路系统是仪器的“呼吸”与“循环”系统，负责提供精确、稳定的测试气氛。其性能直接决定氧浓度控制的精度与稳定性。
气体类型与纯度要求：系统要求使用工业级的氧气和氮气作为气源。为保证测试基准的准确性，气体纯度需大于百分之九十九。气源需由用户自备，通常为独立的气瓶，并通过专用的减压阀和管路接入仪器。设计提醒，用于测试的气体属于特殊商品，建议用户在本地的专业气体供应站购置，以确保气体纯度符合标准，并保证供应安全。
气源输入压力范围：仪器对输入气压有明确要求。氧气和氮气的输入压力应稳定在0.25至0.3兆帕的范围内。稳定的输入压力是后端精密的比例阀进行精确流量调节的基础。
工作压力范围：气体进入仪器内部调压稳压模块后，为适应流量控制单元的工作特性，系统将氧气和氮气的工作压力均调节至0.15至0.20兆帕的区间。这一参数确保了流量控制的线性与响应速度。
流量调节与控制核心：这是气路系统的“大脑”。仪器采用高精度的步进电机驱动比例阀作为流量控制元件。与传统的机械阀或手动调节阀相比，步进比例阀的优点是控制分辨率极高，能够接收控制系统的数字指令，实现微小流量变化的精确执行。其流量调节总范围覆盖0至20升每分钟（等效于0至1200升每小时），足以满足标准测试及扩展应用所需的各种流量设定。系统的闭环控制逻辑是关键：在测试过程中，氧气传感器实时监测燃烧筒内的氧浓度，并将数据反馈给控制器。一旦监测到氧浓度值偏离预设目标（即发生漂移），控制器会立即向步进比例阀发出修正指令，自动调节气体混合比例，使氧浓度迅速回归并稳定在目标值。这一动态调节机制，彻底解决了传统仪器在测试期间氧浓度无法保持恒定、只能依靠初始设定近似值的问题。
流量/流速对应关系：依据GB/T 2406.2-2009，燃烧筒内混合气体的流速是一个重要指标。本仪器设计的标准气体流速为40毫米每秒，并允许±2毫米每秒的微小波动范围。操作者仅需设定氧浓度值，系统将根据选定的燃烧筒直径，自动计算出相应的气体总流量并加以控制，无需人工进行复杂的流速换算。
2. 燃烧测试系统参数
燃烧测试系统是进行实际试验的平台，为试样提供标准的燃烧环境与点燃条件。
燃烧筒：采用高透明度的石英玻璃制成。石英玻璃具有优异的热稳定性、化学惰性和透明度，能在高温下保持形状不变，并允许操作者从各个角度清晰观察试样的燃烧过程。其标准内径为不小于75毫米，为试样燃烧提供统一的空间环境。仪器通常兼容两种常用直径规格，可在触摸屏上进行选择。
试样夹持装置：为适应不同物理形态的测试材料，仪器配备了两类试样夹具。
自撑材料试样夹：适用于能够自立支撑的硬质或半硬质材料，如大多数塑料板材、型材、建筑构件等。该夹具设计能牢固地将试样垂直固定在燃烧筒的几何轴心位置，确保火焰传播的对称性。
非自撑材料试样夹：作为选配或专用于纺织品、薄膜、泡沫等柔软且无法自行直立的材料。该夹具采用框架式结构，能将试样的两个垂直边同时夹紧并绷直，使其在测试中保持规定的形态。
点火系统：采用丙烷或丁烷作为点火燃料。点火装置为一根具有足够刚性与柔韧性的金属管，末端加工有特定规格的喷嘴，内径为2±1毫米。操作者可手动弯曲金属管，将喷嘴轻松插入燃烧筒内，抵达试样顶部的点燃位置。点火火焰的长度可在5毫米至60毫米范围内自由、连续地调节。依据标准推荐，点火火焰的初始标准长度通常设定为16±4毫米，这一长度的火焰既能有效点燃试样，又可避免对试样造成过度的初始热冲击。
3. 传感与测量系统参数
传感与测量系统是仪器的“感官”与“标尺”，负责将物理量转化为精确的数字信号。
氧气浓度传感器：作为最核心的测量单元，仪器采用高性能的进口氧传感器。该传感器直接测量燃烧筒内混合气体中的氧气体积百分比浓度，测量范围覆盖0%至100%。其数字分辨率达到±0.1%，这意味着仪器显示屏上显示的氧浓度值可以精确到小数点后一位。传感器的整体测量精度等级为0.1级，确保了从低浓度到高浓度全量程范围内的测量准确性，用户无需像使用传统仪器那样根据流量计的读数进行人工计算。
压力指示单元：气路前端装有压力表，用于监测输入气体的压力状态。该压力表的精度为2.5级，其刻度分辨能力达到0.01兆帕，帮助用户快速判断气源压力是否处于正常工作区间。
计时单元：内置高精度电子计时器，用于准确记录试样被点燃后的持续燃烧时间，这是判断“燃烧时间达到3分钟”这一标准判据的直接工具。
4. 中央控制与显示系统参数
该系统整合了控制、计算、交互与数据管理功能，是仪器的“中枢神经”。
控制与显示界面：仪器正面配备一块全彩色触摸屏作为唯一的人机交互界面。所有功能均通过触控点击或参数输入完成，取消了传统的物理按键和旋钮，使面板简洁，操作逻辑清晰。屏幕实时显示当前氧浓度、设定目标值、流量状态、计时时间、测试状态等所有关键信息。
数据处理与存储能力：系统内置存储单元，能够自动保存每一次完整测试的条件参数与结果数据。用户可以通过触摸屏菜单随时查询历史数据，进行纵向比对，也支持对不需要的数据进行选择性清除。
内置智能程序功能：软件集成了多种自动化与辅助功能：
一键校准：用户可定期或在使用前启动此功能，仪器将引导完成氧传感器的校准流程，确保测量基准的准确。
一键配比浓度：快速设定常用的氧浓度初值。
氧浓度稳定提示：当系统经过调节，燃烧筒内氧浓度达到目标值并保持稳定后，仪器会发出声音提示，告知操作者可以开始点火测试。
燃烧长度判定辅助：针对标准中“燃烧长度达50毫米”的另一判据，用户可选择是否启用此判定功能，仪器可结合计时与观察进行辅助记录。
故障诊断与提示：系统具备自检与诊断能力，当出现气源压力不足或中断、氧气传感器失效或信号异常、氧气与氮气气路接反、以及氧传感器因使用寿命到期性能老化等情况时，触摸屏会显示明确的文字提示或报警信息，有效预防误操作和错误结果。
三、 仪器运行环境与辅助参数
为保证仪器正常工作并确保测试结果符合标准规定的环境条件，需对其运行环境与辅助设施提出要求。
电源要求：仪器采用普通市电供电，电压规格为交流220伏，允许+10%的波动范围，频率为50赫兹。整机在运行时的最大功耗不超过150瓦，属于低能耗设备。
环境适应性参数：仪器对安装和运行环境的温度有一定耐受性，设计工作环境温度为室温至40摄氏度。空气相对湿度应控制在不超过70%。避免在高温、高湿、有腐蚀性气体或强烈振动的场所使用。
外形与结构尺寸：整机采用一体化设计，外形尺寸约为长650毫米 × 宽400毫米 × 高830毫米。结构紧凑，适合安置在标准的实验室工作台或通风柜内。
四、 测试流程与软件逻辑简述
基于触摸屏控制的全自动化测试，其标准操作流程已被极大简化：
准备与开机：连接好氧气、氮气气源及点火器燃气，接通电源。系统自检后进入主界面。
参数设置：在触摸屏上输入或选择本次测试的参数。核心参数是目标氧浓度。此外，还可选择燃烧筒规格、是否启用50毫米燃烧长度判断等。
开始调节：点击“开始”或“调节”键。仪器自动控制比例阀，按照设定浓度向燃烧筒内通入混合气体。屏幕实时显示当前氧浓度值。
浓度稳定与提示：当显示浓度达到设定值并稳定维持时，仪器发出提示音。此时，筒内气体流速已自动稳定在40毫米每秒左右。
安装试样与点火：将按规定尺寸制备好的试样安装在合适的夹具上，垂直置于燃烧筒中心。使用点火器，将标准火焰施加于试样顶端。
测试与观察：点火后开始计时。操作者观察试样燃烧情况，判断是否满足“持续燃烧3分钟”或“火焰前沿蔓延至50毫米标线”的判据。仪器可辅助计时和记录。
数据记录与存储：根据“是”或“否”的燃烧结果，按照标准规定的升降法程序，在触摸屏上记录本次试验结果，并设定下一次试验的氧浓度。所有操作和结果均被系统记录。
结果计算与导出：完成一系列有效测试后，仪器软件可根据内置的计算公式（通常为标准中规定的公式），自动计算出该材料的氧指数值，并显示在屏幕上。完整测试报告可存储于仪器内。
五、 标准符合性与应用范围
本仪器的设计与制造严格遵循GB/T 2406.2-2009标准中规定的试验原理、设备要求和方法步骤。其“全自动触摸屏控制”的特性，不仅是对标准条文的机械满足，更是通过技术创新对标准执行过程的重塑与优化，确保了测试过程最大限度地排除了人为操作变异性。
其应用范围与标准的规定范围完全一致，并因试样夹具的配置而具有良好适应性。具体可用于测定各类塑料（包括均聚物、共聚物、填充及增强材料）、橡胶、纤维增强复合材料、防火涂料处理后的木材、纺织品（需使用非自撑夹具）、各类板材（如天花板、墙板）、以及部分电子电器绝缘材料等。只要材料可被制成标准规定的条形试样，并能被垂直固定，即可在本仪器上进行氧指数评估。它为材料研发、配方筛选、质量控制、产品认证（如建筑材料燃烧性能分级测试的辅助评估）提供了一个稳定、高效的测试工具。
结语
这款全自动触摸屏控制氧指数测定仪，通过将精密的气体闭环控制技术、高稳定性的传感测量技术与人性化的智能交互软件深度融合，实现了氧指数测试从“人工操作”到“自动执行”的跨越。其详尽的技术参数体系，从气源纯度、压力控制、流量精度、传感器性能，到环境适应性、安全提示功能，共同构建了一个可靠、可信、易用的标准化测试平台。它不仅是对GB/T 2406.2-2009标准的忠实实践者，更是通过自动化与智能化，为该标准的推广应用与测试数据的质量提升，提供了强有力的技术支撑。
应用领域：
氧指数测定仪的应用领域详解
在材料科学与消防安全领域，氧指数测定仪是评估材料燃烧性能的核心设备。它通过测量材料维持燃烧所需的最低氧浓度（极限氧指数），为材料的阻燃等级划分、研发优化及质量管控提供关键数据支撑。随着全球对消防安全标准的不断提升，氧指数测定仪的应用范围已从传统的塑料、纺织行业，逐步拓展至建筑、交通、电子电器等多个关乎民生安全的领域，成为保障产品安全、推动材料创新的重要工具。
一、材料研发与配方优化领域
（一）高分子材料研发
在塑料、橡胶、纤维等高分子材料的研发过程中，氧指数测定仪是筛选阻燃配方、优化材料性能的核心工具。研发人员通过改变阻燃剂的种类、添加量及复配比例，结合氧指数测定结果，可精准评估不同配方对材料阻燃性能的影响。
例如，在聚丙烯塑料的阻燃改性研究中，研发人员可分别添加溴系、磷系、氮系阻燃剂，或采用多种阻燃剂复配的方式，通过氧指数测定仪对比不同配方的氧指数数据，筛选出阻燃效率最高的组合。同时，还可结合材料的力学性能、加工性能等指标，实现阻燃性能与其他性能的平衡优化。对于橡胶材料，如用于轮胎、密封件的天然橡胶或合成橡胶，通过氧指数测定仪可评估不同硫化体系、阻燃助剂对其低温脆性与阻燃性能的协同影响，开发出兼具优异力学性能与高氧指数的特种橡胶材料。
（二）复合材料与新型材料开发
在复合材料领域，如纤维增强塑料、阻燃涂层材料等，氧指数测定仪可用于评估基体材料与增强相的协同阻燃效果。例如，在玻璃纤维增强环氧树脂复合材料的研发中，通过测定不同纤维含量、阻燃剂添加量下的氧指数，可明确纤维与阻燃剂的协同作用机制，优化复合材料的配方设计。
对于新型材料，如3D打印材料、可降解高分子材料等，氧指数测定仪同样发挥着重要作用。3D打印材料多为高分子聚合物，部分材料在高温打印或使用过程中存在燃烧风险，通过氧指数测定可评估其阻燃性能，为3D打印材料在航空航天、医疗等领域的应用提供安全保障。可降解材料在追求环保性能的同时，也需满足一定的阻燃要求，氧指数测定仪可帮助研发人员在材料可降解性与阻燃性能之间找到平衡点。
二、建筑材料行业
（一）建筑保温材料检测
建筑保温材料是氧指数测定仪的重要应用对象之一。常见的保温材料如聚苯乙烯泡沫板（EPS）、挤塑聚苯乙烯泡沫板（XPS）、聚氨酯泡沫（PU）等，原本属于易燃材料，氧指数较低。为满足建筑消防安全标准，这些材料通常需要经过阻燃处理，使其氧指数达到规定要求。
根据我国相关标准，用于建筑外墙保温的B1级难燃材料，其氧指数需≥30%。通过氧指数测定仪，可准确检测保温材料的氧指数是否达标，确保其在火灾发生时能够有效延缓燃烧速度，减少热量释放，为人员疏散和消防救援争取时间。同时，在保温材料的生产过程中，氧指数测定仪可用于在线质量监控，及时调整生产工艺，保证产品质量的稳定性。
（二）建筑装饰装修材料评估
建筑装饰装修材料如壁纸、地毯、窗帘、家具板材等，在燃烧时会释放大量有毒有害气体和热量，是火灾中人员伤亡的重要原因之一。氧指数测定仪可对这些材料的燃烧性能进行评估，筛选出低燃烧性、低烟毒的环保阻燃材料。
例如，阻燃壁纸的氧指数通常较高，在接触火源时不易燃烧，且燃烧时烟雾较少，能够有效降低火灾风险。对于家具板材，如人造板、实木复合板等，通过氧指数测定可评估其表面阻燃涂层或内部阻燃添加剂的效果，确保家具在使用过程中的安全性。此外，建筑用防火涂料、防火封堵材料等的阻燃性能检测也离不开氧指数测定仪，这些材料在建筑防火体系中发挥着重要作用，其氧指数数据是衡量其防火性能的关键指标。
