在聚合物材料工业快速发展的今天，塑料、橡胶及各类高分子材料广泛应用于建筑、汽车、电子、医疗器械等各个行业。这些材料的力学性能，尤其是耐热性能，直接关系到制品的可靠性、使用寿命与安全范围。为了科学评估这类材料在受热状态下的形状保持与软化性能，一种精确、高效且标准化的检测方法显得尤为重要。其中，热变形温度和维卡软化点是评价高分子材料耐热性能的关键指标，其结果对新材料研发、质量控制及产品选型具有指导意义。基于此，北广精仪公司设计研发了RBWK-300B型热变形维卡软化点测试仪，它不仅是一种检测工具，更是一个满足复杂标准体系、兼具数据精确性与操作便利性的完整测试平台。
第一章：设备概述与核心价值

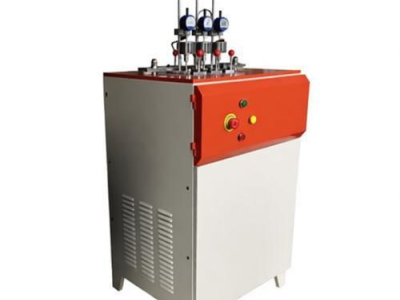

热变形维卡软化点测试仪，是一种集热变形温度试验与维卡软化点测定于一体的多用途材料热性能检测设备。该设备通过模拟材料在特定升温速率和恒定弯曲应力或穿刺负荷下的状态，测定其达到规定形变量时所对应的温度。热变形温度主要用于评估聚合物在较长时间承受外加弯曲负荷下，其对温度敏感程度的物理量；而维卡软化点则更侧重于评估材料在规定负荷和等速升温条件下，被标准压针压入规定深度时的温度，是材料短期耐热性的一种度量。RBWK-300B型号正是为实现这两类关键测试而设计的，它能够通过更换测试压头，在同一设备上完成两种不同性质的热性能测试，体现了高度集成与节省成本的特点。
该仪器具备一次试验可处理三个试样的能力，显著提高了平行测试的效率和数据可靠性。其工作流程自动化程度高，从试样架自动升降、温度程序精确控制到形变量的精确测量与记录，均由微机控制系统自动完成，较大限度地减少了人为操作的干扰因素，保证了测试过程与结果的重现性。设备的设计贯穿了简洁、可靠的理念，力求为用户提供一个操作便捷、性能稳定、设计新颖、可靠性高的理想测试解决方案。
第二章：遵循的核心标准与规范
RBWK-300B的设计、制造与测试方法严格遵循当前国内外公认的标准化体系，确保测试结果的权威性、通用性与可比性。
遵循的国家和行业标准：针对热变形温度的测定，遵循的标准主要包括 GB/T 1634《塑料弯曲负载热变形温度试验方法》以及与国际标准接轨的 ISO 75。针对维卡软化点温度的测定，其遵循的标准主要包括 GB/T 1633《热塑性塑料维卡软化温度（VST）的测定》、GB/T 8802《硬聚氯乙烯管材及管件 维卡软化温度测定方法》以及国际标准 ISO 306。
适配的国际标准：产品同样符合 ISO 2507《热塑性塑料管材和管件 维卡软化温度》等多项国际标准要求。通过严格遵循这一系列标准规范，RBWK-300B的测试数据不仅在内部质量控制中得到认可，也为不同实验室间的数据比对、材料进出口检验及满足各类国际产品质量规范要求提供了坚实的基础。
第三章：详细技术参数与性能规格
RBWK-300B的各项技术参数均以满足高标准测试要求为目标进行设计，确保了测量的准确性与稳定性。
基础配置与环境要求
供电电源：需连接交流电源，电压需维持在一定的波动范围之内，线路提供的电流需要达到仪器正常工作的需求，频率为五十赫兹。
设备尺寸：仪器整体外形呈长方体结构，具体尺寸为长、宽、高各约一定数值。
整机重量：仪器本身的质量约为一数值。
运行功率：设备在运行过程中的发热功率不超过一个上限数值。
温度控制系统
有效温度范围：系统可以从接近室温的区域开始控制加热，最高可控制介质温度到达设定值三百摄氏度。
升温速率：内置两种标准升温速率供选择。其中一种速率设定为六分钟内平均升高温度若干度，允许有较小范围的正负波动；另一种速率设定为六分钟内平均升高温度若干度，同样允许一个较小范围的波动。
温度控制误差：在整个试验周期内，尤其是每六分钟的恒速升温时段内，系统的控制精度对于不同试验方法要求不同。
加热方式与介质：仪器内设有大功率发热元件，通过导热介质将热量均匀传递给试样。其使用的加热介质是专用的热稳定性流体。
负载施加系统
形变量测距：设备通过光栅千分表或位移传感器来精确检测试样的变形深度，该变形测量的物理范围为从零到一个固定值。
最大测量误差：在整个形变测量范围内，测量值与真实值之间的可能最大偏差控制在一定水平以内。
试样负荷选择：
通用性能与辅助功能
试样架容量：一次性可装载并测试试样的总数是三个，支持并行实验。
冷却方案：试验完成后，根据油池温度采用不同冷却策略进行降温。当温度高于一定值时建议采用非液体冷却方式；当温度低于此限值时，可使用液体冷却或自然冷却。
显示与控制核心：采用单片机作为主控单元，搭配LED数码管来清晰显示当前试验温度和试样的瞬时变形量，用户界面直观，便于观察与记录。
第四章：仪器工作、操作流程详解
仪器的稳定运行依赖于对精密系统的有序控制，完整的工作流程整合了硬件动作与软件智能判断。
工作原理
该设备工作原理的核心是传感器采集数据与中央处理单元实时响应的闭环系统。
信号感知与采集：位于油池中的温度传感器将即时温度信号转换为电信号。与负载杆连接的高精度形变传感器实时感知并反馈试样的微小位移量。
信号转换与处理：这两路模拟信号经过放大、模拟开关选择、数模转换，最终输入微处理器（单片机）进行分析计算。
温度精确控制：微处理器通过运行内置的PID控制程序，对比设定升温速率与实际升温速率，动态调整加热元件的通电时间占空比，实现对油浴升温速率的精准控制，满足规范要求。
判断与记录：整个升温过程中，微处理器持续监测每路试样的形变。当某个试样的形变量达到预设标准时，系统自动锁定并记录当前介质的温度值。
停止与安全：一旦所有试样均达到预设变形条件，控制系统将自动切断加热。设计中还设定了“上限温度”安全保护功能：即使变形未达到设定值，但只要温度超过预设的安全上限，系统同样会停止加热，防止温度失控，确保试验过程安全可靠。
操作步骤（基于详细说明书归纳）
为获得准确数据，需遵循严谨的操作规程，关键流程梳理如下：
开机准备与检查：接通电源，开启主机以及搅拌系统。确认搅拌电机工作正常，根据油温初步调节搅拌速率（高温环境建议降低搅拌速度以减少湍流影响）。
试样制备与选择：按照对应试验标准制备标准尺寸的试样。根据欲进行的试验类型（热变形或维卡）选择对应的试验压头，热变形试验使用圆角压头，维卡试验则使用针形压头，并妥善安装在负载杆下端。
计算并配置负载砝码：
试样安装与定位：
设备参数设定：通过控制面板的按键设定试验参数。设定变形量至标准规定的值（数值随试样尺寸变化，可查阅附表），设定上限温度保护值，并选择本次试验所需的升温速率。
传感器调零：这是关键步骤。分别调整安装于砝码上方的位移传感器的微调旋钮，使其测量值处于一个指定的零位区间内。每个传感器均需完成调零，系统内部会存储该零点位置。
启动试验与监控：确认所有参数设置无误后，启动试验程序。程序将自动开始升温。在试验过程中，可以通过“显示”键观察各个试样的实时温度和形变数据。
记录数据与结束试验：当系统检测到某个试样的形变达到设定值时，会自动记录该试样达到设定形变时的温度。三组数据均记录完毕后，程序将自动终止加热，并显示结束标志。
结果处理与设备恢复：通过按键逐一读取并记录三组试验结果。移开砝码与形变传感器，升起试样架，小心取出试样，防止试样意外掉入油池。根据油池温度选择相应冷却方式进行降温（气冷、水冷或自然冷却），最后关闭主、副电源。
第五章：关键功能解析、扩展与维护
集成化的并行测试：三通道独立测试设计意味着可同时对三个相同的或批次的样品进行试验。这不仅将试验效率提高了三倍，更重要的是，能够更科学地评估材料性能的一致性，通过多个平行样结果的平均或对照，有效减小了因单个试样随机缺陷带来的数据误差，提高了报告的代表性和可靠性。光栅千分表的采用，提供了高分辨率的形变测量，捕捉微小的变化过程。
严格的过程安全管理：仪器内置的“上限温度”安全保护机制，是一项重要的主动防护设计。它避免了因试样未正常软化或控制系统偶尔偏差而导致介质温度无限制升高的潜在危险，特别适用于无人值守的长时间测试或对新材料未知性能的探索测试，有效保护了加热介质、仪器本身乃至周边环境的安全。
校准与砝码管理：为了保证负荷施加的精确性，说明书特别强调砝码和负载杆-托盘总成应保持清洁，防止锈蚀，并定期使用天平进行质量校准。因为哪怕微小的重量偏差，都会直接影响施加在试样上的负载力，最终影响热变形温度测试结果的准确性。
仪器调试与环境布局：电源连接：设备需要稳定的电力供应，且功率负载要满足要求。仪器需要安装在水源和电源附近，方便进行冷却操作并控制电源。考虑到加热介质（甲基硅油）的潜在挥发，建议在仪器上方安装排气装置。加热介质的选择和添加也需特别注意：建议使用闪点大于三百摄氏度的硅油，添加量需要保持在液面距上端面一定距离。搅拌速度会对介质温度均匀性产生影响，因此用户可在初次安装或环境温度显著变化时，根据实际情况适度调整搅拌器速率。
第六章：售后服务、品牌理念与解决方案延伸
公司介绍
RBWK-300B由北广精仪公司开发与生产。作为一家专业从事检测仪器及自动化设备研发、生产的企业，北广精仪将“精细其表，*于内”作为核心原则。公司在产品设计上追求美观大方，同时在功能、性能和服务上精益求精，致力于为科研单位、高等院校、生产企业和质量检测部门提供优质的产品与服务。公司将持续技术创新作为发展动力，结合工业领域的实际需求，借鉴先进的设计思想，不断开发适应市场需求的新型产品。
主要应用行业
该测试仪主要应用于各类非金属材料的耐热性能评定，尤其在化工行业、科研院所以及高等院校的材料科学与工程领域，是进行新材料开发、配方筛选、工艺参数优化以及产品质量控制和入库检验的得力工具。
北广相关热性能与流变性能测试设备
除了热变形维卡软化点测试仪，北广精仪公司还提供一系列相关的材料性能测试设备，形成了较为完善的物理性能测试解决方案：
无转子硫化仪：用于橡胶硫化特性的研究，监控和测定橡胶硫化反应的全过程。
熔融指数仪：测定热塑性聚合物在特定条件下熔体流动速率的仪器，是塑料加工中衡量物料加工流动性的重要指标。
海绵泡沫压陷硬度测验仪、落球回弹试验机、拉伸强度试验机、疲劳压陷试验机：这些设备主要用于评价泡沫及海绵等高分子发泡材料的
应用领域：
维卡热变形温度试验仪广泛应用于评估材料在高温环境下的耐热性能，主要用于测定塑料、硬橡胶、尼龙、电绝缘材料、长纤维增强复合材料及高强度热固性层压材料等非金属材料的热变形温度（HDT）和维卡软化点温度（VST）。该仪器是化工企业、科研单位、大专院校以及产品质量监督检验机构的重要测试工具。
其核心应用领域包括：
塑料行业
用于评估热塑性塑料如聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚碳酸酯（PC）等材料的耐热性能，支持新配方研发、质量控制与材料选型。通过测量HDT和VST，可判断材料在受热和负载条件下的形变特性，确保产品在高温环境中保持结构稳定性。
橡胶与弹性体材料
测定橡胶材料在高温下的变形行为，评估其热老化性能和使用温度范围，广泛应用于汽车密封件、轮胎等高温服役部件的质量检测。
复合材料与工程塑料
针对长纤维增强复合材料、聚醚醚酮（PEEK）、聚四氟乙烯（PTFE）等高性能材料，提供关键热性能数据，支撑航空航天、电子封装等高端制造领域的材料设计与可靠性验证。
电子电器与汽车制造
在电子元器件、电器外壳、汽车内饰及结构件的开发中，用于确保材料能承受焊接、发动机舱等高温工况，保障产品安全与寿命。
科研与教学
高校和研究机构利用该设备开展高分子材料热性能基础研究，符合GB/T 16
3
3、GB/T 16
3
4、ISO
7
5、ISO 3
0
6、ASTM D648等多项国际国内标准，支持自动化测试与数据报告生成。
