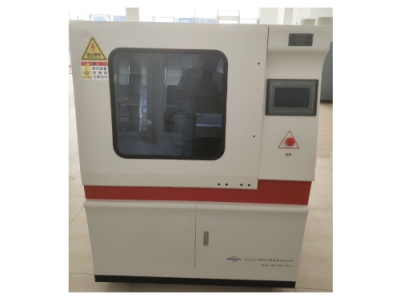

在电气工程与材料科学领域，绝缘材料的安全性与可靠性是决定设备性能的核心要素。耐高压电弧放电试验机作为一种专业检测设备，通过模拟高压电弧环境，对绝缘材料在极端电应力下的耐受能力进行系统评估。
一、设备功能与测试原理
耐高压电弧放电试验机主要用于评估固体绝缘材料（如塑料、薄膜、树脂、云母、陶瓷、玻璃）及液体、膏状介质（如绝缘油、绝缘漆、纸板等）在高压电弧作用下的绝缘稳定性。测试时，设备通过在试样两端施加可调高压（通常覆盖0至20千伏范围），产生间歇性或连续性电弧，模拟实际工况中的电应力环境。试验过程中，电弧电流可分段调节（如10毫安至40毫安），通断时间与持续时间按标准程序设定，通过记录材料从开始耐受电弧到绝缘失效的时间，量化其耐电弧性能。
测试原理基于材料在电弧高温、电离及电化学效应下的行为分析。电弧放电会导致局部升温、碳化或离子迁移，从而降低绝缘电阻。设备通过精密控制电压、电流与时间参数，实现对材料失效机理的再现，为材料改进与应用筛选提供依据。
二、技术参数与设计特性
电气系统：输入电压为交流220伏，输出电压在0至20千伏间连续可调，容量为2千伏安。电流控制精度高，误差优于±10%，测试误差小于±1.5%，确保数据可重复性。电压控制误差优于2%，电弧通断时间误差低于5毫秒，满足多种国际标准对时序精度的要求。
机械结构与电极配置：电极采用不锈钢板状设计（尺寸25.4毫米×12.7毫米×0.15毫米）与钨钢电极（直径2.4毫米，长度70毫米），电极配置角度为110度，重量为50克。电极间距可调（标准为6.35毫米±0.1毫米），电极对试样压力恒定于0.5牛±0.05牛，保证测试接触一致性。
安全防护机制：集成多级保护，包括超压保护、过流保护、短路保护、安全门开启保护及软件误操作保护，确保操作人员与设备安全。
兼容标准：设备设计符合GB1411-20
0
2、IPC6
5
0、IEC 616
2
1、ASTMD4
9
5、JEC 1
4
9、UL 746A等多项国际与行业标准，支持间歇电弧与连续电弧两种试验模式。
三、行业应用场景分析
电机与电器制造：在电机行业中，试验机用于评估定子、转子绕组绝缘材料的耐电弧性，确保电机在高压、高负载运行中绝缘层不因电弧放电击穿，延长设备寿命。在电器领域，开关、断路器、变压器等关键部件的绝缘材料需通过该设备测试，以验证其在频繁电弧冲击下的可靠性。
家用电器与电子设备：家用电器（如冰箱、空调、微波炉）内部绝缘部件常暴露于复杂电环境中，试验机可检测塑料外壳、电路绝缘涂层等材料的电弧耐受能力，提升产品安全等级。
新材料研发与质量控制：科研机构与材料生产企业利用该设备对新型绝缘材料（如高分子复合材料、纳米涂层）进行性能筛选，优化配方与工艺。生产过程中，试验机作为质量监控工具，确保每批次材料符合电弧耐受指标。
四、测试流程与数据解读
试验过程按阶段进行：
初始阶段：以10毫安电流、1/4秒导通与7/4秒断开的间歇模式运行60秒，模拟低强度电弧冲击。
逐步强化阶段：电流逐级提升至20毫安、30毫安、40毫安，并转为连续电弧模式，每阶段持续60秒，总试验时间可达420秒。
结果评估：记录材料从试验开始到绝缘失效的时间（如表面碳化、击穿或漏电流超标），结合电流-电压曲线与微观形貌分析，综合判断材料性能。
数据解读需结合材料类型与应用场景。例如，塑料与树脂侧重抗碳化能力，陶瓷与玻璃关注击穿电压阈值，绝缘油与漆则需检测电弧作用后的介质损耗变化。
五、设备配置与使用规范
标准配置包括试验主机、20千伏高压发生器、两套试验电极、树脂放电棒及技术文档。操作时需注意：
环境要求：测试场所应保持干燥、无尘，避免外部电磁干扰。
校准与维护：定期校准电压与电流传感器，检查电极磨损情况，确保测试一致性。
安全操作：测试前确认安全门闭合，防护系统启用，非专业人员禁止接触高压部件。
六、技术演进与未来展望
当前耐高压电弧放电试验机正向智能化、集成化方向发展：
智能监测系统：引入实时传感器与图像处理技术，自动识别电弧形态与材料失效瞬间，提升测试效率。
多物理场耦合测试：结合温湿度、机械应力等环境模拟，再现复杂工况下的材料行为。
标准扩展：随着新材料涌现（如柔性电子绝缘层、生物基绝缘材料），设备将适配更多测试协议，推动行业技术迭代。
结语：提升电气安全的核心工具
耐高压电弧放电试验机作为绝缘材料电弧性能评估的专用设备，其精密设计、多重安全防护及标准兼容性，为电机、电器、家电等领域的材料选择与产品验证提供了可靠手段。未来，通过技术创新与场景拓展，该设备将继续在电气工程安全性与可靠性提升中发挥关键作用。
一、标准概述与适用范围
GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》是中国国家标准化管理委员会发布的关于固体电工绝缘材料耐电弧性能测试的重要技术标准。该标准规定了在高压小电流条件下，对固体电工绝缘材料进行间歇性耐电弧试验的方法和要求，为评估绝缘材料在电弧作用下的性能提供了统一的试验依据。
该标准主要适用于各类固体电工绝缘材料，包括但不限于塑料、树脂、云母、陶瓷、玻璃、层压制品等材料。通过本标准的试验方法，可以测定材料在规定的试验条件下耐受电弧作用的能力，为材料的选择、质量控制和产品设计提供技术参考。
二、标准制定的背景与意义
2.1 技术背景
随着电力工业的快速发展和电气设备技术的不断进步，对绝缘材料的性能要求日益提高。在实际使用过程中，绝缘材料可能会受到电弧放电的影响，导致材料性能下降甚至失效。因此，建立科学、规范的耐电弧试验方法对于保障电气设备的安全运行具有重要意义。
2.2 标准地位
GB1411-2002是在总结国内外相关试验方法的基础上制定的，与国际电工委员会（IEC）标准保持协调一致。该标准的实施填补了国内在该领域的技术空白，为绝缘材料的生产、检验和应用提供了统一的技术规范。
三、试验原理与基本概念
3.1 电弧现象的本质
电弧是在电场作用下，气体介质被击穿而产生的自持放电现象。在绝缘材料表面或内部产生电弧时，会产生高温、强光和电磁辐射，对材料造成热、电和机械等多重作用。
3.2 耐电弧性的定义
材料的耐电弧性是指其在规定的试验条件下，耐受电弧作用而不发生破坏的能力。通常用材料从开始试验到发生破坏所经历的时间（秒）来表示，这个时间越长，说明材料的耐电弧性能越好。
3.3 试验机理分析
在高压小电流条件下，电弧对绝缘材料的作用主要包括：
热效应：电弧产生的高温使材料表面局部熔化、碳化或分解
电效应：电弧电流产生的电场力作用
化学效应：材料在电弧作用下发生化学变化
机械效应：电弧产生的冲击波和电磁力作用
四、试验设备与装置要求
4.1 试验电源系统
标准规定试验电源应能提供0-20kV的可调交流电压，容量不小于2kVA。电压调节应平稳连续，控制精度优于2%。电源系统应具备良好的稳定性和可靠性，确保试验过程中电压波形的失真度符合要求。
4.2 电极系统配置
4.2.1 电极材料与规格
标准采用两种电极组合：
不锈钢板状电极：尺寸为25.4mm×12.7mm×0.15mm
钨钢电极：直径为2.4mm，长度为70mm
电极配置角度为110°，电极总重量为50g
4.2.2 电极安装要求
电极间距应可调，标准间距为6.35mm±0.1mm。电极对试样的压力应保持恒定，标准压力为0.5N±0.05N。电极表面应保持清洁、平整，无氧化、污染等缺陷。
4.3 测量与控制系统
4.3.1 电流测量系统
试验电流应在10mA-40mA范围内可调，控制精度优于±10%，测量精度优于±1.5%。电流波形应保持正弦性，谐波含量控制在允许范围内。
4.3.2 时间控制系统
电弧通断时间控制误差应小于5ms。控制系统应能精确控制电弧的通断时序，确保试验过程严格按照标准规定的程序进行。
4.4 安全防护装置
试验设备应配备完善的安全防护措施，包括：
超压保护装置
过流保护装置
短路保护装置
安全门联锁保护
软件误操作防护
紧急停止装置
五、试样制备与处理
5.1 试样尺寸与形状
标准规定试样的最小尺寸为100mm×100mm，厚度应符合产品标准规定。试样表面应平整、清洁，无气泡、裂纹、杂质等缺陷。对于各向异性材料，应注明试验方向。
5.2 试样预处理
试验前试样应在标准大气条件下（温度23℃±2℃，相对湿度50%±5%）处理不少于24小时。对于有特殊要求的材料，可按产品标准规定进行预处理。
5.3 试样数量
每组试验至少需要5个试样，试验结果取算术平均值。如果单个试样的试验结果与平均值的偏差超过规定范围，应增加试样数量。
六、试验程序与方法
6.1 试验环境条件
试验应在标准大气条件下进行：
环境温度：23℃±2℃
相对湿度：50%±5%
大气压力：86kPa-106kPa
试验前设备应在试验环境下稳定运行不少于30分钟。
6.2 试验电压设置
试验电压根据材料类型和产品标准要求确定，一般在1kV-20kV范围内选择。电压施加应平稳，升压速率应符合标准规定。
6.3 试验过程控制
试验按照规定的程序分阶段进行，具体过程如下：
第一阶段（1/8-10阶段）
电弧电流：10mA
通断时序：1/4秒导通，7/4秒断开
持续时间：60秒
累计时间：60秒
第二阶段（1/4-10阶段）
电弧电流：10mA
通断时序：1/4秒导通，7/4秒断开
持续时间：60秒
累计时间：120秒
第三阶段（1/2-10阶段）
电弧电流：10mA
通断时序：1/4秒导通，7/4秒断开
持续时间：60秒
累计时间：180秒
第四阶段（10mA连续电弧阶段）
电弧电流：10mA
工作模式：连续导通
持续时间：60秒
累计时间：240秒
第五阶段（20mA连续电弧阶段）
电弧电流：20mA
工作模式：连续导通
持续时间：60秒
累计时间：300秒
第六阶段（30mA连续电弧阶段）
电弧电流：30mA
工作模式：连续导通
持续时间：60秒
累计时间：360秒
<span style="font-size: 14px; f
应用领域：
耐电弧测试仪是评估绝缘材料在电弧放电下耐受能力的关键设备，核心应用领域包括：
1. 电力设备制造高压开关与变压器：测试环氧树脂绝缘件、绝缘漆等材料的耐电弧性能，确保在短路电弧下的安全性。电缆与开关设备：评估电线、电缆的绝缘材料，防止高电压、大电流环境下的击穿故障。
2. 新能源汽车动力电池绝缘：模拟电池热失控电弧，测试陶瓷化硅橡胶等材料，提升电池包安全性。电机与电控系统：检测电机绕组绝缘漆、树脂胶的耐电弧性，预防局部放电故障。
3. 航空航天卫星与航天器：评估聚酰亚胺薄膜在真空电弧下的性能，控制材料出气率，保障长期可靠性。线缆绝缘材料：测试符合MIL-STD-883标准的极端条件材料。
4. 家电与电子制造家用电器：检测电饭煲、微波炉等绝缘材料的耐电弧性，确保使用安全。PCB与电子元件：评估电路板、连接器的绝缘性能，防止高电压环境下的失效。
5. 新材料研发绝缘材料研究：测试新型陶瓷、复合材料的电学性能，优化配方。质量控制：作为绝缘材料生产企业的检测设备，确保产品一致性。
6. 其他工业领域化工与冶金：检测设备绝缘材料的耐电弧性，适应恶劣电气环境。科研与教育：用于高校、研究机构的材料科学教学与实验。
