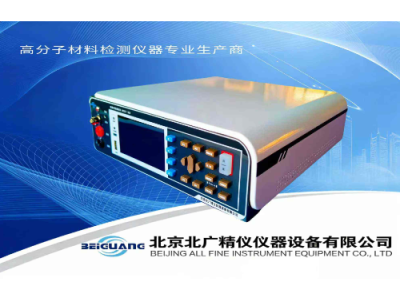

在材料电学性能检测领域，体积电阻率与表面电阻率是评估绝缘材料、导电材料及功能复合材料电气特性的核心指标，直接关系到材料在电子、电力、新能源等行业的应用适配性与安全稳定性。层压材料体积表面电阻率测试仪 BEST-380 作为专用于层压材料及各类相关材料电学性能检测的专业设备，依托先进的测试原理、智能化的控制设计与多场景的适配能力，能够精准测量绝缘电阻、表面电阻、体积电阻及泄漏电流等多项关键参数，为层压材料的研发、生产质检、应用选型提供科学可靠的数据支撑，同时可拓展应用于半导体、防静电产品、电子元器件、新能源材料等多个领域的检测需求，适配实验室研发、工业生产线质检、科研机构试验等多种场景。
一、设备测试原理与技术设计
（一）核心测试原理
层压材料体积表面电阻率测试仪 BEST-380 的测试原理基于经典的欧姆定律，结合三电极系统设计与高阻测量技术，实现对材料体积电阻率与表面电阻率的精准分离与测量。设备采用三电极系统架构，包含高压电极、测量电极与保护电极，通过特殊的电路设计使保护电极与测量电极保持等电位，形成等电位环，能够有效阻止表面电流流经测量回路，从而实现对体积电流和表面电流的精准区分，避免传统两电极系统无法区分两类电流导致的测量误差，确保采集到的电流信号是材料体内或表面规定路径上的真实电流，大幅提升测量结果的可靠性。
在具体测量过程中，设备通过高压电极向被测层压材料施加设定的直流电压，测量电极实时采集流经材料的电流信号，保护电极则将表面泄漏电流旁路到地，屏蔽表面污秽、支架泄漏、电缆绝缘不良等共模误差。设备内部固化了常用电极的体积电极常数与表面电极常数，操作人员只需输入材料厚度等关键参数，设备即可通过内置算法自动计算出体积电阻率与表面电阻率，无需人工进行复杂换算，既简化了操作流程，又减少了人工计算带来的误差。
针对高电阻率材料测试中流经样品的电流极小、易受环境噪声干扰的问题，设备采用了屏蔽设计、低噪声放大与漏电流控制等多项技术，能够有效抑制外界电磁干扰与内部电路噪声，精准捕捉微弱电流信号，即使是微小的电流变化也能被准确识别，为高阻材料的精准测量提供了技术保障。同时，设备支持电化时间设定功能，可按照需求设置 0–9999 秒的电化时间，待计时结束后自动采样，消除介质吸收电流对测量结果的影响，确保不同试样的测试数据具备可比性。
（二）整体技术设计
设备的整体设计围绕提升测量精度、优化操作体验、拓展应用场景三大核心目标展开，在硬件配置与软件功能上进行了全方位的优化。硬件方面，采用高性能微处理器作为核心控制单元，具备强大的数据处理能力与运算速度，能够快速完成电压输出、电流采集、数据运算与结果显示等一系列操作，为设备的高测试速度与高测量精度提供基础。同时，设备采用模块化的电路设计，将高压输出模块、电流采集模块、数据处理模块、通信模块等进行独立封装，既降低了模块间的相互干扰，又便于设备的维护与检修。
在结构设计上，设备采用紧凑化布局，机身小巧便携，既节省实验室空间，又便于移动与运输，可根据测试需求灵活布置在不同场景。设备的操作面板采用人性化设计，搭配 4.3 寸高分辨率 TFT 彩屏，显示界面清晰直观，操作逻辑简洁易懂，即使是新手操作人员也能快速上手。同时，设备配备橡胶材质操作键，手感舒适、操作便捷，能够适应长时间的测试工作需求。
软件方面，设备搭载了自主研发的专用测试系统，整合了参数设置、测试控制、数据采集、结果分析、数据存储与传输等多项功能，实现了测试过程的自动化与智能化。软件支持多种测试模式选择，可根据不同材料的特性与测试需求灵活调整测试参数，同时具备设置记忆功能，能够存储 10 组测试参数配置，后续进行同类样品测试时可直接调用，无需重复设置，大幅提升测试效率。
二、设备核心性能与技术参数
（一）测量范围与精度
设备的测量范围覆盖广泛，能够满足绝大多数层压材料及相关绝缘材料、导电材料的测试需求。电阻测量范围为 500Ω～9.9×10¹⁵Ω，通过电流换算可进一步拓展至 20 次方电阻值，泄漏电流测量范围为 2mA～100pA，能够适配从低阻到高阻各类材料的测试。在测量精度方面，设备表现优异，绝缘电阻测量误差小于 1%，回读电压精度在测试电压大于 10V 时为 0.5%，在测试电压≤10V 时为 1%，能够精准反映材料电阻与电压的真实情况，为材料性能评估提供可靠的数据支持。
设备的显示分辨率较高，采用 5 位数显方式，最大可显示 99999 数值，能够清晰呈现测量结果的细微变化。同时，设备具备量程超限显示功能，当测量值超出当前量程时，将及时发出提示，便于操作人员调整量程或测试参数，确保测量过程的顺利进行。
（二）电压输出特性
设备的输出电压支持 1-1000V 连续可调，同时可根据用户特殊需求定制 1-1500V 的电压输出范围，多档位、宽范围的电压调节能力使其能够适配不同耐压等级材料的测试需求，无论是低耐压的薄层材料还是高耐压的厚层绝缘材料，都能找到合适的测试电压。电压输出采用恒压测试法，能够在测试过程中保持输出电压的稳定，避免电压波动导致的测量误差，确保测试条件的一致性与稳定性。
设备的电压输出精度较高，能够精准输出设定的测试电压，为测量结果的准确性提供保障。同时，设备具备电压记忆功能，能够保存上次测试使用的电压参数，下次开机时可直接调用，无需重复设置，提升了测试的连续性与便捷性。
（三）测试速度与效率
设备具备高效的测试能力，支持快速与慢速两种测试模式，快速模式下测试速度可达 5 次 / 秒，慢速模式下为 1 次 / 秒，操作人员可根据测试需求灵活选择。快速测试模式适用于工业生产线批量样品的快速质检，能够在短时间内完成大量样品的测试，大幅提升生产质检效率；慢速测试模式则适用于高精度的研发试验，能够更细致地捕捉测试过程中的数据变化，为科研分析提供更详细的信息。
设备的最小测试周期仅需 200ms，在恒压测试模式下能够快速完成一次完整的测试流程，从电压施加、电流采集到数据运算、结果显示，整个过程快速高效，无需长时间等待。高效的测试速度不仅提升了工作效率，还减少了样品在测试过程中受到环境因素影响的可能性，进一步确保了测试结果的准确性。
（四）环境适应性与稳定性
设备具备良好的环境适应性，能够在 0℃到 40℃的温度范围与 80% RH 以下（无凝结）的湿度条件下正常工作，确保精度的温湿度范围为 23±5℃、80% RH 以下（无凝结），能够适配大多数实验室与工业生产车间的环境条件。在存储方面，设备可在 - 10℃到 60℃的温度范围与 80% RH 以下（无凝结）的湿度条件下长期存储，无需特殊的存储环境，便于设备的长期保存与维护。
设备的工作环境要求为室内使用，适用海拔不超过 2000m，能够满足大多数地区的使用需求。同时，设备具备较强的抗干扰能力，通过合理的电路设计与屏蔽措施，能够有效抵御外界电磁干扰与电源杂波干扰，即使在工业生产车间等复杂环境中也能保持稳定的工作状态，确保测试结果的一致性与可靠性。
（五）供电与功耗特性
设备支持 110V~240V 双模式交流供电，电源频率适配 47Hz~63Hz，能够兼容不同地区的电网电压标准，无需额外配置变压器，便于在国内外不同地区使用。设备的功耗较低，最大功耗仅为 50W，属于节能环保型设备，适合长时间连续工作，既降低了使用成本，又减少了对环境的影响。
电源模块采用高品质元器件，具备过压保护、过流保护、短路保护等多项安全保护功能，能够有效应对电网电压波动、突发短路等异常情况，保护设备内部电路与元器件不受损坏，延长设备的使用寿命。同时，电源模块的稳定性较高，能够为设备提供稳定的供电，避免因电压波动导致的测试误差，确保设备的正常运行。
三、设备核心功能与操作优势
（一）多参数综合测量功能
层压材料体积表面电阻率测试仪 BEST-380 具备丰富的测量功能，可同时测量绝缘电阻（R）、泄漏电流（I）、表面电阻（Rs）、体积电阻（Rv）等多项参数，能够全面反映被测层压材料的电气性能，为材料的综合评估提供多维度的数据支持。其中，体积电阻与表面电阻的测量结果可直接用于计算体积电阻率与表面电阻率，绝缘电阻与泄漏电流则能反映材料的绝缘性能与漏电情况，帮助操作人员全面了解材料的电气特性。
设备对各项参数的测量都具备宽范围、高精度的特点，能够适配不同类型、不同性能材料的测试需求。无论是绝缘性能优良的层压绝缘材料，还是具有一定导电性能的功能层压材料，设备都能精准测量其相关电气参数，为材料的质量把控与性能评估提供科学依据。同时，设备支持多种测量模式切换，可根据测试需求选择合适的测量参数与测量方式，灵活适配不同的测试场景。
（二）自动化与智能化操作功能
自动扫描与换挡功能：设备具备自动扫描测试功能，无需操作人员手动调节档位，开机后按下开始键即可自动换挡扫描，快速找到合适的测量量程并完成测试，大幅简化了操作流程，避免了因档位选择不当导致的测量误差。自动扫描功能不仅提升了操作便捷性，还缩短了测试时间，尤其适用于批量样品的快速检测。
参数记忆与存储功能：设备支持 10 组设置存储数据，能够保存不同的测试参数配置，包括测试电压、电化时间、测量模式等，后续进行同类样品测试时可直接调用存储的参数，无需重复设置，提升了测试效率。同时，设备具备独立的数据存储功能，可将测试结果、测试参数等信息进行存储，便于后续查询、分析与追溯。
一键测试功能：设备支持开机一键出结果功能，操作人员完成样品放置与参数设置后，按下开始键即可启动测试，测试过程自动完成，无需其他手动干预，测试结束后直接显示电阻与电阻率结果，操作简单高效，即使是无专业操作经验的人员也能快速完成测试。
远程控制与数据采集功能：设备内置 RS232 接口及 LAN 接口，支持计算机远程控制与数据采集分析，远程控制指令兼容 SCPI（Standard Command for Programmable Instrument 仪器标准命令集），能够高效完成远程控制与数据采集功能。操作人员可通过计算机上位机软件对设备进行远程操作，包括参数设置、测试启动、数据查看等，同时可将测试数据实时传输至计算机进行存储、分析与处理，适配信息化、智能化的测试管理需求。
（三）分选与讯响功能
设备配备专业的分选功能，支持多样分选讯响设置，能够根据预设的参数阈值对测试样品进行自动分选，判定样品是否符合要求，并通过讯响提示操作人员。同时，设备配备 Handler 接口，可应用于自动分选系统，完成全自动流水线测试，适配工业生产线上的批量样品检测需求，能够实现样品的快速检测与分选，大幅提升生产质检效率。
分选功能支持 10 档分选及计数功能，操作人员可根据测试需求设置不同的分选阈值，设备将自动对测试样品进行分级，并对不同档位的样品数量进行自动计数，便于统计与管理。讯响设置支持多种模式选择，可根据不同的分选结果发出不同的讯响提示，让操作人员能够快速识别样品的合格情况，提升检测效率。
（四）数据处理与报告功能
数据显示与导出功能：设备采用 4.3 寸高分辨率 TFT 彩屏显示，能够清晰显示电阻、电流、电阻率、电压等多项测试数据，同时支持数据的实时动态显示，让操作人员直观掌握测试过程。设备配备 U 盘接口，支持测试数据直接保存到 U 盘，也可将数据导出至计算机进行进一步分析处理，导出的数据格式兼容常用的办公软件，便于数据的整理与统计。
报告生成功能：设备支持一键生成测试报告，可根据测试数据自动生成标准化的测试报告，报告中包含测试参数、测试结果、测试时间、样品信息等详细内容，操作人员可根据需求对报告进行打印或保存，便于纸质资料的留存与归档。报告生成功能无需人工手动编写，大幅提升了报告制作效率，确保报告的规范性与准确性。
（五）操作便捷性设计
人性化界面设计：设备的操作界面采用中英文双语显示，可根据操作人员的习惯进行切换，界面布局合理、逻辑清晰，各项功能按钮一目了然，便于操作人员快速找到所需功能。同时，屏幕显示亮度可调节，适配不同的使用环境，确保操作人员能够清晰查看显示内容。
输入方式优化：设备支持厚度等参数的输入与记忆功能，无需每次测试都重新输入，只需在首次测试时设置好参数并保存，后续调用该参数配置即可，大幅简化了操作流程。输入方式采用橡胶键操作，手感舒适、反应灵敏，便于操作人员快速输入参数。
轻便化设计：设备机身小巧，尺寸约为 300mm×315mm×87mm，重量仅约 4.1kg，便于携带与移动，可根据测试需求灵活布置在不同的测试位置，既节省实验室空间，又便于在不同场景间切换使用。
四、设备硬件配置与部件特性
（一）核心控制模块
设备的核心控制模块采用高性能微处理器，具备强大的数据处理能力与运算速度，能够快速响应各类操作指令，完成电压输出、电流采集、数据运算等一系列任务。微处理器的稳定性经过长期验证，能够适应长时间连续工作，减少因核心部件故障导致的测试中断，确保设备的可靠运行。
控制模块集成了多种保护功能，包括过压保护、过流保护、短路保护等，能够有效应对测试过程中的异常情况，保护设备内部电路与元器件不受损坏，同时保障操作人员的人身安全。此外，控制模块具备良好的兼容性与扩展性，可根据技术发展与用户需求进行功能升级与扩展，提升设备的使用寿命与使用价值。
（二）电压输出模块
电压输出模块采用高精度电压调节电路，支持 1-1000V 连续可调，输出电压精度高、稳定性强，能够精准输出设定的测试电压，为测量结果的准确性提供保障。电压输出模块具备良好的负载能力，能够适应不同阻抗的被测样品，确保在测试过程中电压保持稳定，避免因负载变化导致的电压波动。
模块支持恒压测试法，能够在测试过程中持续保持输出电压的稳定，确保测试条件的一致性，同时支持电压回读功能，可实时监测输出电压的实际值并显示在屏幕上，让操作人员及时掌握电压输出状态，确保测试的可靠性。此外，模块支持 1-1500V 的定制电压输出，能够满足特殊行业、特殊材料的测试需求，拓展了设备的应用范围。
（三）电流采集模块
电流采集模块采用高精度电流传感器与低噪声放大电路，能够精准捕捉流经被测样品的微弱电流信号，采集精度高、响应速度快，即使是微小的电流变化也能被准确识别。模块具备宽范围的电流采集能力，能够适配 2mA～100pA 的电流测量范围，满足不同电阻特性材料的测试需求。
为了抑制外界干扰与内部噪声，电流采集模块采用了屏蔽设计与抗干扰技术，能够有效减少电磁干扰、电源噪声等对采集结果的影响，确保采集到的电流信号真实可靠。同时，模块具备良好的线性度与稳定性，能够在不同的测试条件下保持一致的采集精度，为测量结果的准确性提供保障。
（四）电极与测试夹具
设备配备一套专用测试电极与测试夹，电极采用高品质导电材料制成，表面经过特殊处理，具备良好的导电性与耐磨性，能够确保与被测样品的良好接触，避免因接触不良导致的测量误差。电极设计适配层压材料的特性，能够平稳夹持不同厚度、不同尺寸的层压样品，同时避免对样品造成物理损伤。
测试夹具采用人性化设计，操作便捷，能够快速完成样品的夹持与固定，同时具备良好的稳定性，确保在测试过程中样品不会发生位移或松动。夹具的电极间距可根据样品厚度进行调节，适配不同规格的层压材料测试需求。此外，设备配备屏蔽箱，能够有效屏蔽外界电磁干扰，为测试提供稳定的环境，进一步提升测量精度。
（五）接口与连接部件
设备配备丰富的接口配置，包括 HANDLER 口、RS-232 接口、以太网接口、U 盘接口等，能够满足不同的测试需求与数据传输需求。HANDLER 接口用于连接自动分选系统，实现全自动流水线测试；RS-232 接口与以太网接口用于计算机远程控制与数据采集；U 盘接口用于数据存储与导出；上位机连接线用于连接计算机与设备，实现上位机软件操作。
接口部件采用高品质连接器，接触良好、连接稳定，能够确保信号传输的可靠性，减少因接口接触不良导致的通信故障。同时，设备配备 232 数据串口组件，为接口连接提供了便利，确保连接的稳定性与安全性。输入端子支持香蕉插头与 BNC 插头，能够适配不同的测试电缆与传感器，提升了设备的通用性与适配性。
五、设备标准配置与安装要求
（一）标准配置清单
设备的标准配置包含完成层压材料体积表面电阻率测试所需的全部核心部件与配件，各部件经过严格的质量检测与调试，确保与主机高度适配，保障设备整体的运行稳定性与测试精度，具体标准配置如下：
测试主机 1 台：集成核心控制模块、电压输出模块、电流采集模块等，是实现各项测试功能的基础；
测试仪器 1 台：包含测试电路、显示系统等，与测试主机配合完成测试操作；
电源线 1 条：为设备提供稳定的电力供应，适配 110V~240V 双模式供电；
测试电极 1 套：包含高压电极、测量电极、保护电极，用于向样品施加电压并采集电流信号；
使用说明书 1 份：详细介绍设备的工作原理、操作方法、参数设置、日常维护等内容；
出厂测试报告 1 份：记录设备出厂时的测试数据与性能指标，证明设备符合相关要求；
<span style="font-size: 15px; font-family: 宋体;"
应用领域：
体积表面电阻率测定仪是评估材料电性能的关键设备，主要应用在以下领域：
绝缘材料评估：测量塑料、橡胶、陶瓷、绝缘油等的体积和表面电阻率，评估其绝缘性能和耐用性，确保材料在电气设备中的安全使用。
电子行业与防静电控制：用于PCB基材、封装材料、防静电产品（如鞋、地板）的质量控制，检测静电泄漏时间，保障电子元器件安全。
科研与新材料开发：研究纳米材料、复合材料等的电性能，分析微观结构与电导率关系，支持新材料研发。
电力与石油化工：测试变压器油、电缆油等绝缘油的体积电阻率，保障电力设备安全运行。
质量控制与生产检测：对绝缘材料进行生产检测，符合GB/T1410等标准，确保产品一致性。
