绝缘材料耐电弧性能测试仪是针对各类固体电工绝缘材料耐电弧性能检测研发的专业试验设备，能够模拟绝缘材料在高压小电流环境下的电弧作用场景，精准检测材料的耐电弧能力，为绝缘材料的研发、生产质控、性能评定提供科学的试验数据支撑。该设备适配多种绝缘材料检测的试验方法，可实现间歇电弧和连续电弧两种试验模式，具备电压、电流精准调控和多重安全防护功能，广泛应用于电机、电器、家用电器等行业，成为电工用塑料、树脂胶、绝缘漆等绝缘材料性能检测的重要工具，其标准化的试验流程和稳定的性能表现，能有效贴合绝缘材料行业的检测需求。
一、设备适用范围与核心检测功能
绝缘材料耐电弧性能测试仪专为绝缘材料的耐电弧性能测试设计，适配多款行业通用的试验方法，可按照对应的试验流程完成对各类固体绝缘材料的耐电弧性能评定，检测结果能直观反映材料在电弧作用下的耐受能力，为材料的选型、应用和质量把控提供依据。
在适用试验方法上，该设备贴合固体电工绝缘材料高压小电流间歇耐电弧检测的相关试验规范，同时适配多款国内外常用的试验方法，能够满足不同行业、不同场景下对绝缘材料耐电弧性能检测的多样化需求，在绝缘材料的标准化检测中具备较强的适配性。
在检测对象上，该设备主要适用于各类固体绝缘材料的耐电弧性能测试，涵盖塑料、薄膜、树脂、云母、陶瓷、玻璃等硬质绝缘材料，也可对绝缘油、绝缘漆、纸板等软质及液态绝缘介质开展耐电弧试验，同时针对电机、电器、家用电器行业专用的电工用塑料、树脂胶、绝缘漆等绝缘材料，能完成针对性的耐电弧性能评定，适配多品类、多规格绝缘材料的检测需求。
在核心功能上，该设备可实现高压小电流环境下的间歇电弧和连续电弧试验，通过精准调控试验电压、电流以及电弧通断时间，模拟不同电弧作用强度下的使用场景，检测绝缘材料在电弧持续作用、间歇作用下的耐受时间和性能变化，准确评定材料的耐电弧等级。试验过程中可实时记录试验参数和材料的状态变化，试验结束后可根据材料的击穿情况、电弧作用痕迹等，结合试验数据完成耐电弧性能的综合评定，为绝缘材料的性能分析提供全面的试验依据。
该设备凭借完善的检测功能和广泛的适配性，成为电机、电器、家用电器等行业绝缘材料质量检测的核心设备，既可以应用于生产企业的产品质控环节，对出厂的绝缘材料进行耐电弧性能抽检，也可用于科研机构的绝缘材料研发环节，测试新型绝缘材料的耐电弧性能，为材料配方优化、性能提升提供试验支撑。
二、设备试验流程与操作规范
绝缘材料耐电弧性能测试仪的试验流程遵循标准化的操作规范，整个试验过程分为多个阶段，通过逐步调整电弧电流、电弧通断方式，实现对绝缘材料耐电弧性能的梯度检测，各阶段的试验参数设置科学合理，能够逐步提升电弧作用强度，精准检测材料在不同电弧强度下的耐受能力，整个试验周期按阶段有序推进，具体的试验流程和操作规范如下：
（一）试验整体流程
该设备的耐电弧试验全程共分为七个阶段，总试验时长为 420 秒，各阶段依次推进，逐步调整电弧电流大小和电弧通断模式，从低电流间歇电弧逐步过渡到高电流连续电弧，各阶段的试验参数和时长设置明确，试验过程中严格按照预设参数运行，确保试验的规范性和数据的可比性。
第一阶段为 1/8-10 阶段，试验电流设置为 10mA，采用间歇电弧模式，电弧通断时间为 1/4 秒通、7/4 秒断，该阶段持续试验 60 秒，完成后试验总时长累计 60 秒；第二阶段为 1/4-10 阶段，试验电流保持 10mA 不变，依旧采用 1/4 秒通、7/4 秒断的间歇电弧模式，持续试验 60 秒，试验总时长累计 120 秒；第三阶段为 1/2-10 阶段，试验电流仍为 10mA，间歇电弧的通断时间保持不变，持续试验 60 秒，试验总时长累计 180 秒。
第四阶段为 10 阶段，试验电流维持 10mA，试验模式从间歇电弧切换为连续电弧模式，电弧全程导通，无通断间隔，该阶段持续试验 60 秒，试验总时长累计 240 秒；第五阶段为 20 阶段，试验电流调整为 20mA，保持连续电弧模式，持续试验 60 秒，试验总时长累计 300 秒；第六阶段为 30 阶段，试验电流提升至 30mA，连续电弧模式不变，持续试验 60 秒，试验总时长累计 360 秒；第七阶段为 40 阶段，试验电流调整为 40mA，依旧采用连续电弧模式，持续试验 60 秒，试验总时长累计 420 秒，至此整个耐电弧试验流程完成。
试验过程中，设备会按照预设的参数自动运行，无需人工干预各阶段的参数切换，各阶段的电流、通断时间、持续时长均由设备自动控制，确保试验参数的精准性和试验流程的连贯性。试验人员可实时观察试验过程中绝缘材料的状态变化，记录材料在不同阶段的电弧作用反应，为后续的性能评定提供直观依据。
（二）试验前期操作规范
试验样品准备：根据试验要求裁剪合适规格的绝缘材料试样，试样的尺寸、厚度需符合试验规范，确保试样表面平整、无破损、无杂质，无裂纹、气泡等缺陷，避免因试样本身质量问题影响试验结果。同一批次的试验应准备多组试样，保证试验结果的客观性和重复性。
设备检查与调试：试验前需对设备进行全面检查，查看设备的各连接部位是否牢固，高压发生器、试验电极、放电棒等配件是否连接正常，电源线、数据线是否无破损、无松动。同时检查设备的电压、电流调控系统是否正常，安全防护装置是否处于有效状态，确保设备无故障后再进行调试。
电极安装与调整：按照设备要求安装试验电极，确保电极安装牢固、位置准确，根据试验需求调整电极距离至规定范围，同时检查电极的接触状态，保证电极与试样之间的接触良好，无接触不良、虚接等情况，避免因电极问题导致电弧产生异常。
试样装夹：将准备好的绝缘材料试样平稳放置在试验台上，精准装夹在指定位置，确保试样在试验过程中无移位、无松动，试样与电极的接触位置准确，符合试验规范要求，装夹完成后再次检查试样的固定状态，避免试验过程中试样脱落影响试验。
参数预设：根据试验要求在设备的操作界面预设各阶段的试验参数，包括试验电流、电弧通断时间、持续时长等，确认参数设置无误后保存，同时设置设备的安全防护参数，确保试验过程中设备的安全运行。
环境准备：试验应在干燥、通风、无粉尘、无腐蚀性气体的环境中进行，试验环境的温度、湿度应保持在适宜范围内，避免环境因素对试验结果产生影响。同时清理试验区域，确保试验台周围无杂物，为试验操作和设备运行提供安全的环境。
（三）试验过程操作规范
设备启动：完成试验前期准备后，打开设备电源，启动设备控制系统，待设备自检完成、进入待机状态后，点击试验启动按钮，设备将按照预设的参数自动开始试验。
实时观察与记录：试验过程中，试验人员需在指定区域实时观察设备的运行状态和试样的变化情况，记录各阶段试验中试样的电弧作用反应，如试样表面是否出现碳化、熔损、击穿等现象，记录试样出现明显损坏的阶段和时间，同时观察设备的电压、电流等参数是否稳定在预设范围内，若发现参数异常或设备运行故障，应立即停止试验。
应急处理：试验过程中若出现试样突然击穿、电弧异常、设备报警等情况，试验人员应立即按下设备的急停按钮，终止试验，待排查问题、处理故障后，再决定是否重新开展试验，避免因突发情况导致设备损坏或安全事故。
阶段确认：各试验阶段完成后，设备会自动切换至下一阶段，试验人员可对当前阶段的试验情况进行简单确认，查看试样状态和试验数据，无需进行手动操作，确保试验流程的连续性。
（四）试验后期操作规范
设备停机：整个试验流程完成后，设备将自动停止运行，试验人员先关闭设备的高压发生器，再逐步关闭设备的控制系统和电源，确保设备有序停机。
试样取出与分析：待设备完全停机、电极温度降至室温后，小心取出试验后的试样，避免烫伤。对试样进行全面的外观分析，观察试样的电弧作用痕迹，如碳化区域大小、熔损程度、是否出现击穿孔洞等，记录试样的最终状态。
试验数据整理：调取设备的试验记录，整理各阶段的试验参数和试验过程中的数据，结合试样的状态变化，完成试验数据的统计和分析，为绝缘材料的耐电弧性能评定提供数据支撑。
设备清洁与维护：试验结束后，及时清理试验台和设备表面的杂质、试样残留等，用干净的软布擦拭电极表面，去除电极上的电弧作用痕迹，检查设备的各部件是否完好，对设备进行简单的维护，确保设备处于良好的工作状态。
试验报告撰写：根据试验数据和试样分析结果，撰写试验报告，报告中应包含试验样品信息、试验参数、试验流程、试样状态变化、试验结果等内容，确保试验报告的完整、规范，为绝缘材料的性能评定提供正式的依据。
三、设备核心技术参数
绝缘材料耐电弧性能测试仪的各项技术参数均围绕绝缘材料耐电弧性能检测的需求设计，从电压、电流调控到电极配置、安全防护，各参数设置科学合理，确保设备具备稳定的试验性能和精准的参数控制能力，能够满足绝缘材料耐电弧试验的各项技术要求，设备的核心技术参数如下：
输入电压：采用交流 220V 市电供电，适配常规的电网电压，无需额外配备稳压电源等设备，使用便捷，可直接在实验室、生产车间等场景中接入电源使用。
输出电压：交流 0--20KV，试验电压覆盖范围广，可根据试验需求灵活调整，满足不同绝缘材料在不同电压等级下的耐电弧试验需求，同时电压调控具备良好的连续性，可实现 0 到 20KV 之间的无级调节，精准匹配试验所需的电压参数。
电器容量：2KVA，具备充足的电器容量，能够为设备的高压发生器、电弧产生系统等核心部件提供稳定的电力支持，确保设备在高压、不同电流条件下均能稳定运行，无电力不足导致的试验中断、参数波动等问题。
试验方式：支持间歇电弧和连续电弧两种试验方式，两种试验方式可根据试验需求自由切换，间歇电弧模式可模拟电弧间断作用的场景，连续电弧模式可模拟电弧持续作用的场景，适配不同试验方法对电弧作用模式的要求。
试验电流：10MA-20MA-30MA-40MA 可选，设置四档常用试验电流，可根据试验流程和材料特性灵活选择，满足试验各阶段的电流调整需求，同时电流调控精准，能稳定保持在选定的电流值，确保试验电流的一致性。
试验电压控制误差：优于 2％，具备高精度的电压控制能力，试验过程中实际输出电压与预设电压的偏差控制在较小范围内，确保试验电压的精准性，避免因电压偏差影响试验结果的客观性。
电弧通断时间误差：<5ms，对间歇电弧模式下的通断时间具备精准的控制能力，通断时间的实际值与预设值的误差极小，确保间歇电弧的通断节奏符合试验要求，精准模拟电弧间歇作用的场景。
电流控制精度：优于 ±10%，能够精准控制试验电流的大小，实际试验电流与预设电流的偏差控制在规定范围内，确保各试验阶段的电流稳定，避免因电流波动导致电弧作用强度变化，影响试验结果。
电流测试精度：优于 ±1.5%，配备高精度的电流检测系统，能够精准测量试验过程中的实际电流值，电流测试数据的误差极小，为试验数据的记录和分析提供精准的电流参考。
电流对试验压力：0.5±0.05N，试验过程中电流作用于试样的压力控制在规定范围内，压力偏差极小，确保试验过程中试样所受的压力稳定，避免因压力变化影响电弧与试样的接触状态，保证试验条件的一致性。
电极规格：配备两套不同规格的试验电极，其一为不锈钢板状电极，尺寸为 25.4mm12.7mm0.15mm，其二为钨钢电极，尺寸为￠2.4mm*70mm，两种电极可根据试验需求和材料特性灵活更换，适配不同类型绝缘材料的试验要求。电极配置角为 110 度，电极重量为 50G，标准化的电极配置确保电弧产生的位置、角度符合试验规范，保证试验的规范性。
电极距离：6.35±0.1mm，电极之间的距离可根据试验需求进行调整，同时距离调整的精度较高，偏差控制在 0.1mm 范围内，确保电极距离的精准性，保证电弧产生的长度、强度符合试验要求。
安全防护参数：配备多重安全防护措施，涵盖超压保护、过流保护、短路保护、安全门开启保护、软件误操作保护等，各防护措施相互配合，形成全方位的安全防护体系，能够有效应对试验过程中的各类突发情况，保障设备和试验人员的安全。
四、设备核心结构与工作原理
（一）设备核心结构
绝缘材料耐电弧性能测试仪的结构设计围绕耐电弧试验的流程展开，整体由试验主机、高压发生系统、试验电极系统、控制系统、安全防护系统等核心部分组成，各部分结构紧凑、分工明确，协同工作完成整个耐电弧试验流程，同时设备配备专用的辅助配件，为试验的开展提供完善的支撑，设备的核心结构和各部分功能如下：

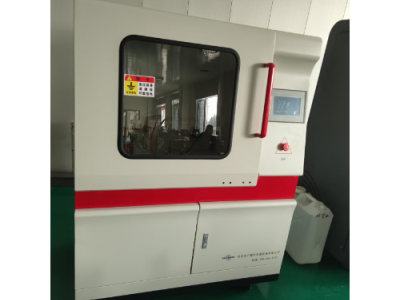

试验主机：作为设备的主体框架，承载设备的所有核心部件，包括高压发生器、控制系统、电极安装平台等，主机的机身采用坚固的材质制作，结构稳定，能够有效防止设备运行过程中的震动、偏移，为设备的稳定运行提供基础。主机上设置有操作台面、显示屏、操作按钮、急停开关等，方便试验人员进行参数设置、试验操作和应急处理。
高压发生系统：核心为 2 万伏高压发生器，是设备产生高压电的关键部件，能够将交流 220V 的输入电压转换为 0--20KV 的交流输出电压，为电弧的产生提供高压电源。高压发生系统具备精准的电压调控能力，可根据试验需
应用领域：
耐电弧测试仪是评估绝缘材料在电弧放电下耐受能力的关键设备，核心应用领域包括：
1. 电力设备制造高压开关与变压器：测试环氧树脂绝缘件、绝缘漆等材料的耐电弧性能，确保在短路电弧下的安全性。电缆与开关设备：评估电线、电缆的绝缘材料，防止高电压、大电流环境下的击穿故障。
2. 新能源汽车动力电池绝缘：模拟电池热失控电弧，测试陶瓷化硅橡胶等材料，提升电池包安全性。电机与电控系统：检测电机绕组绝缘漆、树脂胶的耐电弧性，预防局部放电故障。
3. 航空航天卫星与航天器：评估聚酰亚胺薄膜在真空电弧下的性能，控制材料出气率，保障长期可靠性。线缆绝缘材料：测试符合MIL-STD-883标准的极端条件材料。
4. 家电与电子制造家用电器：检测电饭煲、微波炉等绝缘材料的耐电弧性，确保使用安全。PCB与电子元件：评估电路板、连接器的绝缘性能，防止高电压环境下的失效。
5. 新材料研发绝缘材料研究：测试新型陶瓷、复合材料的电学性能，优化配方。质量控制：作为绝缘材料生产企业的检测设备，确保产品一致性。
6. 其他工业领域化工与冶金：检测设备绝缘材料的耐电弧性，适应恶劣电气环境。科研与教育：用于高校、研究机构的材料科学教学与实验。
