一、仪器核心定位与适用范围

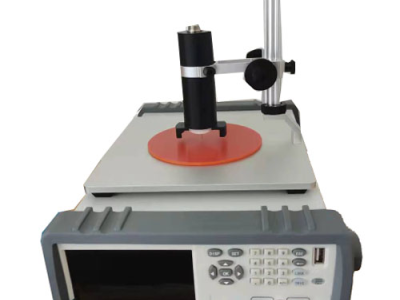

GB/T24525-2009 碳素电阻测试仪是一款专为碳素材料电性能检测研发的专业设备，核心依据碳素材料电阻率测定的专属标准打造，同时兼容燃料电池、液流电池相关碳素电极材料的检测要求，可精准完成碳素材料的垂直电阻率、接触电阻等关键电性能指标的测定。该仪器也常被称作碳纸垂直电阻率测试仪、双极板接触电阻测试仪，是碳素材料生产研发、质量检测、性能评估过程中的核心检测设备，适配多领域碳素材料的电性能检测需求。
仪器的检测对象覆盖多种碳素基功能材料，核心适用于质子交换膜燃料电池用炭纸、双极板，全钒液流电池电极、双极板，铁 - 铬液流电池用电极材料等储能领域关键碳素部件，同时可满足常规炭制品、石墨制品等通用碳素材料的电阻率检测需求。其中以碳纤维为原料制成的多孔性碳纸，兼具透气性与导电性，是新能源领域的重要碳素材料，仪器针对该类材料的结构特性与检测需求进行了针对性设计，可实现精准的垂直电阻率检测，贴合实际应用中的性能评估要求。此外，仪器还可根据检测需求，拓展应用于其他具备导电特性的碳素复合材料的电阻性能检测，适配不同行业对碳素材料电性能检测的多样化需求。
在应用场景方面，该仪器广泛适用于碳素材料生产企业、新能源电池制造企业、材料研发机构、第三方检测机构等单位。在生产企业中，可实现对碳素材料原材料、半成品、成品的全流程质量把控，及时剔除电性能不达标的产品；在研发机构中，可为新型碳素材料的配方优化、工艺改进、性能提升提供精准的试验数据支撑；在检测机构中，可作为碳素材料电性能检测的专业设备，提供客观、可靠的检测结果，满足各类检测任务的需求。
二、仪器执行检测依据
GB/T24525-2009 碳素电阻测试仪在研发设计、生产制造、检测校准的全流程中，均严格遵循相关检测标准要求，核心依据碳素材料电阻率测定的专属标准，同时兼容燃料电池、液流电池等新能源领域碳素材料的检测标准，确保仪器的检测流程、技术指标、试验方法与各类标准高度契合，检测结果具备有效性与通用性，可满足不同领域碳素材料的检测标准要求，其核心执行的检测依据如下：
GB/T24525-2009《碳素材料电阻率测定方法》中第 4.3 部分碳制品电阻率的测定要求，该标准是通用碳素材料电阻率检测的核心依据，仪器的测量原理、试验条件、技术参数等均围绕该标准的要求进行设计，可完成常温下各类炭制品、石墨制品的电阻率精准测定，贴合通用碳素材料的检测需求。
GB/T20042.7《质子交换膜燃料电池 第 7 部分：炭纸特性测试方法》，该标准针对质子交换膜燃料电池专用炭纸的特性检测提出具体要求，仪器针对炭纸的多孔性、垂直导电特性进行了针对性优化，可精准完成炭纸垂直电阻率的测定，满足燃料电池用炭纸的专项检测需求。
GB/T20042.6《质子交换膜燃料电池 第 6 部分：双极板特性测试方法》，双极板作为燃料电池的核心部件，多采用碳素基材料制成，该标准明确了双极板接触电阻的检测要求，仪器配备专用的电极与压力调节系统，可实现双极板接触电阻的精准检测，贴合燃料电池用双极板的检测标准。
NB/T 42082-2016《全钒液流电池 电极测试方法》，全钒液流电池用电极以碳素材料为核心，该标准规定了其电阻性能的检测方法与试验条件，仪器可根据标准要求调节试验压力、检测参数，完成全钒液流电池电极的电阻率检测。
NB/T42007-2013《全钒液流电池用双极板测试方法》，针对全钒液流电池用碳素双极板的接触电阻、电阻率检测提出具体要求，仪器的技术参数与试验流程可匹配该标准的检测要求，实现精准检测。
T/CEEIA 577—2022《铁 - 铬液流电池用电极材料技术要求及测试方法》，铁 - 铬液流电池用电极材料为碳素基功能材料，该标准明确了其电性能检测的具体要求，仪器可适配该标准的试验条件，完成电极材料的垂直电阻率检测，满足铁 - 铬液流电池用电极材料的检测需求。
多标准的适配性让该仪器不仅能完成常规碳素材料的电阻率检测，还能满足新能源储能领域各类专用碳素电极材料的电性能检测需求，实现一机多能的检测效果，有效提升了仪器的综合利用率，适配不同行业、不同类型碳素材料的检测需求。
三、仪器核心试验原理
GB/T24525-2009 碳素电阻测试仪采用压力与电阻联动的检测原理，针对碳素材料的导电特性与力学特性，通过模拟材料实际应用中的受力环境，完成不同压力条件下的电阻值测定，精准反映碳素材料在实际使用场景中的电性能表现，试验原理简单且贴合实际应用需求，检测过程实现自动化控制，有效减少人工操作带来的误差。
仪器的核心检测流程围绕样品的夹持、加压、电阻检测展开，将制备好的碳素材料样品平稳放置在仪器的上下两块专用电极之间，样品与电极表面保持充分、紧密的接触，避免因接触不良导致的检测误差。仪器通过专用的动力系统与压力调节系统，在电极两侧对样品施加均匀、可控的压强，压强范围可根据检测标准与样品特性灵活调整，覆盖碳素材料实际应用中的常见受力范围。
在加压检测过程中，仪器的控制系统与数据采集系统同步工作，自动记录不同压强条件下样品的电阻值，实现压力变化与电阻变化的实时联动检测。从初始加压到设定最大压强，仪器可全程捕捉压强变化过程中的电阻数据，尤其是针对每一个微小的压强变化，均能精准记录对应的电阻值，完整反映碳素材料在不同受力状态下的导电性能变化规律。
对于碳素材料而言，其导电性能会受外部压力影响，压力的变化会导致材料内部接触点的疏密程度发生改变，进而影响电阻值大小。仪器通过模拟不同压力环境，测定对应的电阻值，能够为碳素材料的实际应用提供更具参考价值的检测数据，例如燃料电池炭纸、液流电池电极在实际工作中会受到一定的装配压力，仪器检测的不同压强下的电阻值，可直接反映其在实际工作状态下的导电性能，为产品的设计、装配、性能优化提供科学依据。
整个试验过程由仪器自动完成，从样品加压、数据采集到结果记录，无需人工干预，仅需操作人员完成样品放置、参数设置、试验启动等简单操作，有效提升了检测效率，同时避免了人工加压、人工读数带来的主观误差，保证了检测结果的客观性与准确性。
四、仪器核心技术特点
GB/T24525-2009 碳素电阻测试仪在结构设计、硬件配置、软件功能、操作设计等方面进行了全方位优化，融合自动化、智能化、精准化的设计理念，针对碳素材料的检测特点与实际需求，打造了多项贴合实际应用的技术特点，确保仪器检测精度高、操作便捷、运行稳定，同时具备良好的兼容性与拓展性，具体核心技术特点如下：
触控彩屏可视化操作，数据实时显示：仪器配备触摸彩屏显示器，作为人机交互的核心载体，操作界面简洁直观，功能模块划分清晰，操作人员通过触摸即可完成各项参数设置、试验控制等操作，上手难度低。彩屏可实时显示试验过程中的压力、压强、电阻等核心数据，同时动态展示压力与电阻的变化曲线，让操作人员直观掌握试验进程，各项数据一目了然。
高性能动力传动系统，运行平稳精准：仪器采用数字调速高性能电机作为核心动力源，搭配精密丝杠副组成传动系统，电机的调速性能优异，可实现压力的平稳调节与精准控制，传动过程无卡顿、无抖动，确保对样品施加的压强均匀、稳定。精密丝杠副的传动精度高，能够精准反馈压力调节的数值，避免因传动误差导致的压强偏差，保证试验条件的准确性。
高精度传感检测部件，保障检测精度：仪器配备高精度压力传感器与电阻传感器，传感器的检测精度高，能够精准捕捉压力与电阻的微小变化，确保采集到的试验数据真实、可靠。其中压力传感器可精准检测对样品施加的压力与压强，电阻传感器可精准测定样品的电阻值，为检测结果的准确性提供核心硬件支撑。
标配微型打印功能，试验结果即时输出：仪器标配微型打印机，试验完成后可即时打印试验报告，报告中完整包含试验参数、检测数据、结果统计等核心信息，无需外接打印设备，提升了试验结果输出的便捷性。同时打印机可对多次试验结果进行统计处理，自动计算并显示最大值、最小值、平均值，为试验结果的分析与评估提供数据支撑。
优质镀金电极配置，降低检测误差：仪器的上下压板采用优质铜材并进行镀金处理，铜材具备良好的导电性能，镀金层可有效防止电极表面氧化，同时提升电极的耐磨性与耐腐蚀性，延长电极的使用寿命。优质的电极材料确保了电极与样品之间的良好导电接触，减少了电极自身电阻对检测结果的干扰，有效降低了检测误差，保证了电阻测定的准确性。
精细化数据采集，压力电阻联动记录：仪器具备精细化的数据采集能力，可精准捕捉试验过程中每增加 0.01MPa 压强对应的电阻值，并将所有数据实时保存在屏幕中，完整记录压强变化过程中的电阻变化规律。精细化的数据采集让操作人员能够清晰了解碳素材料在不同压强下的导电性能变化细节，为材料性能分析提供更全面、更细致的试验数据。
试验数据存储查询，便于追溯管理：仪器具备完善的数据存储与查询功能，可将每次试验的参数设置、检测数据、试验结果等信息进行长期存储，存储容量大，无需担心数据丢失。同时支持按批号查询试验结果，操作人员可通过输入样品批号，快速调取对应的试验数据，方便试验结果的追溯、管理与分析，适配企业批量生产过程中的质量检测数据管理需求。
一机两用功能设计，适配不同检测需求：仪器采用多功能菜单设计，操作人员可通过菜单自由选择碳纸垂直电阻率测试或双极板接触电阻测试模式，两种检测模式相互独立，参数设置互不干扰，可分别完成炭纸垂直电阻率与双极板接触电阻的检测，实现一机两用的检测效果。该设计有效提升了仪器的综合利用率，无需额外购置专用检测设备，降低了检测成本。
专业测控软件加持，操作功能完善：仪器搭载自主研发的专业测控软件，软件功能完善，可实现试验过程的自动化控制、数据的智能化采集与处理、结果的统计与输出，同时具备良好的稳定性与兼容性。该测控软件拥有独立的软件著作权，经过专业的研发与测试，能够精准匹配仪器的硬件配置，确保仪器各项功能的稳定实现，为仪器的自动化、智能化运行提供核心软件支撑。
五、仪器详细技术参数
GB/T24525-2009 碳素电阻测试仪的各项技术参数均围绕碳素材料的检测需求与相关标准要求设定，从压力测量、电阻测量到试验速度、样品尺寸，每一项参数都经过精准设计与严格校准，确保仪器能够稳定、准确地完成各类碳素材料的电阻性能检测，同时适配不同类型、不同规格碳素材料的检测需求，仪器的详细核心技术参数如下：
压力测量范围：30～5000N，对应的压强测量范围为 0.05~5.0MPa，该压力与压强范围覆盖了常规碳素材料、新能源电池用碳素电极材料的实际检测与应用受力范围，可根据检测标准与样品特性灵活调整，满足不同检测场景的压力要求。
电阻测量范围：1μΩ-20kΩ，宽量程的电阻测量范围可适配不同导电性能的碳素材料检测，从低阻的碳素双极板到中高阻的碳素电极材料，均可实现精准的电阻测定，无需更换检测部件，提升了检测效率。
压力分辨力：0.1N，仪器能够精准分辨 0.1N 的压力变化，确保压力调节的精细化与准确性，可实现压力的微小增量调节，贴合精细化数据采集的需求，完整反映压力变化与电阻变化的联动关系。
整体测量准确度：±0.5%，仪器的整体测量准确度控制在 ±0.5% 以内，涵盖压力、压强、电阻等各项检测指标的测量精度，高准确度的性能表现确保了检测数据的可靠性，满足各类正规检测场景对数据精度的要求。
电阻分辨率：1μΩ、0.001mΩ，双分辨率的电阻检测设计，可根据样品的电阻值大小自动切换，对于低阻碳素材料采用 1μΩ 分辨率，对于中高阻碳素材料采用 0.001mΩ 分辨率，确保不同电阻值范围的样品均能实现精准的电阻测定，提升了仪器的检测精度与适配性。
试验速度调节范围：1-300mm/min，试验速度可根据检测标准与样品特性灵活调节，从低速加压到高速加压均可实现，满足不同碳素材料的加压检测要求。对于质地较脆、易损坏的碳素材料，可采用低速加压，避免样品损坏；对于常规碳素材料，可采用高速加压，提升检测效率。
适用样品尺寸：样品尺寸大于 50mm，该样品尺寸要求贴合常规碳素材料制品、新能源电池用碳素电极材料的规格，同时仪器的电极设计可适配大于 50mm 的不同形状样品，如方形、圆形等，满足不同规格样品的检测需求。
仪器外形尺寸：560×560×780mm，规整的外形尺寸设计让仪器能够适配实验室、检测室、生产车间等不同场所的摆放要求，合理的长宽高比例确保仪器具备足够的内部安装空间与外部操作空间，方便操作人员进行样品放置、试验操作与设备维护。
仪器整机质量：65kg，适中的整机质量让仪器具备良好的稳定性，放置在试验台上不会因设备运行产生的振动导致移位，同时也便于仪器的移动与搬运，可根据检测需求灵活调整仪器的摆放位置。
工作电源参数：220V，50Hz，该电源参数符合国内常规的供电标准，可直接在实验室、检测室、生产车间等场所连接电源使用，无需额外配置专用供电设备，提升了仪器的实际应用便利性，降低了使用门槛。
六、仪器基础配置清单
GB/T24525-2009 碳素电阻测试仪的基础配置围绕核心检测功能打造，配件齐全、适配性高，所有配置部件均经过严格的质量检测与校准，与仪器主机高度匹配，开箱后即可完成组装与调试，快速投入检测使用，无需额外采购核心检测配件，有效提升了仪器的使用便捷性。仪器的基础配置清单如下，涵盖检测主机、专用检测部件、辅助配件、技术资料等多个方面：
检测主机：1 台，作为仪器的核心主体，集成了动力系统、压力调节系统、控制系统、数据采集系统、显示系统等核心模块，是开展碳素材料电阻性能检测的基础载体，所有检测功能均通过主机实现。
镀金电极：配套专用镀金电极，与仪器的上下压板一体化设计，电极采用优质铜镀金材质，导电性能好、抗氧化能力强，确保与样品之间的良好接触，减少检测误差，是完成电阻检测的核心专用部件。
低电阻测量仪：1 台，作为电阻检测的核心辅助设备，与仪器主机的传感器联动工作，可精准测定样品的电阻值，同时将检测数据传输至主机的显示系统与数据处理系统，确保电阻检测的准确性。
产品合格证：1 份，是仪器出厂质量检测的合格证明，证明仪器的各项技术指标、性能参数均符合生产与检测标准要求，可正常投入使用。
仪器使用说明书：1 份，详细介绍了仪器的工作原理、技术参数、操作流程、维护保养、常见故障排查等内容，图文并茂、通俗易懂，是操作人员学习仪器操作、进行设备维护的重要参考资料。
产品保修卡：1 份，明确了仪器的保修范围、保修期限、保修方式等售后服务内容，是仪器享受售后保障的重要凭证，为仪器的后续使用与维护提供服务支撑。
专用电源线：1 根，与仪器的工作电源参数匹配，采用优质线材制作，具备良好的导电性能与绝缘性能，确保仪器的供电安全与稳定。
所有配置部件在出厂时均进行了严格的调试与匹配，确保各部件之间协同工作、运行稳定，同时仪器的包装采用防震、防潮设计，有效保护仪器与配件在运输过程中不受损坏，确保用户收到的仪器完好无损。
七、仪器日常操作规范
GB/T24525-2009 碳素电阻测试仪作为自动化、智能化的专业检测设备，规范的日常操作不仅能保证检测结果的准确性，还能有效延长仪器的使用寿命，减少设备故障的发生。仪器的操作流程简单易懂，全程实现自动化控制，操作人员只需严格遵循操作规范，完成样品制备、设备检查、参数设置、样品放置、试验启动、结果处理等关键步骤即可，具体的日常操作规范如下：
（一）试验前准备工作
样品制备与处理：根据检测标准与仪器要求，制备规格大于 50mm 的碳素材料样品，样品的表面需保持平整、清洁、无污渍、无划痕、无破损，避免样品表面的杂质或缺陷影响电极与样品的接触，导致检测误差。对于多孔性碳素材料如炭纸，需保证样品的厚度均匀，无明显的厚薄不均现象，同时样品需保持干燥，避免水分影响其导电性能。制备好的样品需做好标记，分类放置，避免混淆。
仪器设备检查：试验前需对仪器进行全面的检查，首先检查仪器的外观是否完好，有无碰撞、损坏痕迹；检查触摸彩屏显示是否正常，有无花屏、黑屏现象，操作界面是否清晰；检查镀金电极的表面是否清洁、无氧化、无划痕，电极之间的间距是否正常；检查仪器的各连接部位是否牢固，有无松动、脱落现象；检查电源线的连接是否正常，有无破损、老化情况，确保仪器供电安全。
<span style="color: rgb(0, 0, 0); background-co
应用领域：
垂直方向电阻率测试仪主要用于评估材料在垂直方向上的导电性能，尤其在新能源与高端制造领域具有关键作用。其核心应用集中在燃料电池、液流电池等电化学器件的核心组件检测，通过精确测量炭纸、双极板等材料的垂直电阻率和接触电阻，为材料研发、质量控制和性能优化提供数据支撑。
一、主要应用领域
质子交换膜燃料电池（PEMFC）
炭纸导电性测试：炭纸作为燃料电池中的气体扩散层，需兼具良好的导电性和透气性。该仪器依据国家标准 GB/T 20042.7 进行测试，评估不同压力下炭纸的垂直电阻率，确保其在实际工况下的稳定导电能力。
双极板接触电阻测量：双极板是燃料电池堆叠中的关键导电部件，其与炭纸之间的接触电阻直接影响电池效率。测试仪依据 GB/T 20042.6 标准，采用四端法消除引线电阻干扰，精准测定界面接触电阻。
全钒液流电池（VRFB）
用于电极材料（如碳毡、石墨毡）的垂直电阻率测试，确保电极在长期充放电过程中保持低电阻和高稳定性。测试遵循 NB/T 42082-2016 标准，评估材料在不同压缩状态下的导电表现。
同时支持双极板材料的电阻率检测，依据 NB/T 42007-2013 标准，保障电池模块间的高效电子传输。
铁-铬液流电池
针对电极材料的导电性能进行标准化测试，满足 T/CEEIA 577—2022 技术要求，提升电池系统的整体能量效率和循环寿命。
其他材料与工业应用
可扩展至金属涂层、导电布、铝箔等柔性导电材料的电阻率检测，适用于锂电池极片、电磁屏蔽材料的质量控制。
在半导体粉末、磁芯材料等领域，也可用于评估压实密度与电阻率的关系，辅助工艺优化。
二、技术原理与优势
四端法（开尔文法）测量：通过分离电流激励与电压检测回路，有效消除接触电阻和导线电阻的影响，提升测量精度。
动态压力控制：可在 0.05～5.0 MPa 范围内施加可控压力，模拟材料在实际装配中的压缩状态，真实反映其工作条件下的导电性能。
自动化测试流程：配备触摸屏、专业测控软件和微型打印机，支持数据自动记录、曲线生成与批量处理，提升测试效率。
