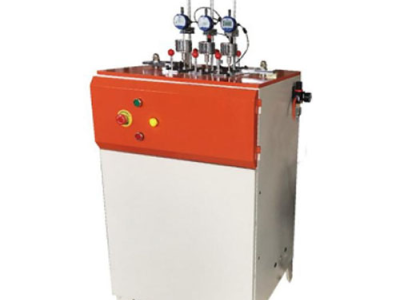

塑料维卡软化点温度测定仪 RBWK-300B 是一款针对高分子材料热性能检测的专用仪器，主要用于测定塑料、橡胶、尼龙、电绝缘材料等非金属材料的维卡软化点温度与热变形温度，通过精准的温度控制、形变测量和载荷调节，实现对材料热性能的科学检测，为高分子材料的质量控制、新品种研发和性能鉴定提供重要的热性能指标依据。该仪器贴合多项国家与国际检测标准要求，集成了试样架自动升降、多试样同步检测、精准形变测量等功能，操作流程简便，结构设计合理，在化工生产企业、材料科研单位、高等院校等相关领域的材料检测工作中得到广泛应用，是开展高分子材料热性能检测的重要设备。
一、仪器核心用途与应用价值
塑料维卡软化点温度和热变形温度是衡量高分子材料热性能的关键指标，直接反映材料在一定温度和载荷条件下抵抗变形的能力，与材料的实际使用环境、应用场景选择密切相关。RBWK-300B 塑料维卡软化点温度测定仪作为专门检测这两项指标的专业设备，核心用途是对各类高分子非金属材料进行维卡软化点与热变形温度的定量测定，将检测数据作为材料质量控制、产品性能鉴定、新品种研发的重要参考依据。
在化工生产企业的生产环节，该仪器可对出厂的塑料管材、管件、塑料制件等产品进行热性能检测，判断产品的热性能是否符合生产标准和使用要求，实现对产品质量的严格把控，避免因材料热性能不达标导致的产品使用故障。在材料科研单位，仪器可用于新型高分子材料的热性能研究，通过检测不同配方、不同工艺制备的材料的维卡软化点和热变形温度，分析配方、工艺对材料热性能的影响，为新型材料的研发和性能优化提供数据支撑。在高等院校的教学与实验环节，仪器可作为材料科学与工程、高分子材料工程等专业的实验教学设备，让学生直观了解高分子材料的热性能特性，掌握维卡软化点与热变形温度的检测方法和实验原理，提升学生的实践操作能力和科研素养。
同时，该仪器可一次完成三个试样的同步检测，大幅提升了材料热性能检测的工作效率，适配批量检测与快速检测的需求，其检测数据贴合国家与国际标准要求，检测结果具有良好的可比性和参考性，为不同领域的材料检测工作提供了科学、可靠的技术支持。
二、仪器主要特点
检测功能全面：仪器可同时完成高分子材料的维卡软化点温度测定和热变形温度测定两项核心检测工作，无需更换核心设备即可实现两种热性能指标的检测，适配不同的材料检测需求，一台仪器可满足多项材料热性能检测要求，提升了设备的利用率。
多试样同步检测：仪器设计有专用的试样放置结构，一次可对三个试样进行同步检测，在相同的温度、载荷和加热条件下完成检测，有效减少了多次检测带来的系统误差，同时大幅提升了检测工作效率，适合批量试样的检测工作。
形变测量精准：采用百分表完成对试样形变的测量，形变测量误差控制在 0.01mm，能够精准捕捉试样在温度和载荷作用下的微小变形量，为维卡软化点和热变形温度的判定提供准确的形变数据，保障检测结果的可靠性。
温度控制灵活：配备专业温控仪，可自由设定升温速度，仪器预设两档标准升温速率，满足不同检测标准和不同材料的升温要求，温控仪能精准执行升温程序，确保加热过程中温度变化符合设定要求，减少温度波动对检测结果的影响。
试样架自动升降：仪器的试样架采用自动升降设计，无需人工手动抬升或放置，在试样安装、检测完成后试样取出等环节，可通过自动控制实现试样架的升降，既降低了操作人员的工作强度，又能避免人工操作过程中与加热介质接触带来的安全隐患，同时保证试样架升降的平稳性，避免试样因震动产生形变误差。
操作流程简便：仪器的整体操作界面设计贴合实际检测需求，温控仪、搅拌电机、升降控制等功能模块的操作按钮布局合理，各项参数设置直观易懂，操作人员经过简单的培训即可完成仪器的操作和检测工作，无需专业的高技术人员，降低了仪器的使用门槛。
设备运行稳定：仪器的硬件结构设计合理，核心部件的连接牢固，加热、控温、形变测量等系统的运行稳定性良好，在长时间的检测工作中能保持稳定的性能，减少设备故障的发生，保障检测工作的顺利开展。
外形设计合理：仪器的外形结构设计兼顾实用性与美观性，整体尺寸规划合理，便于在实验室、检测室等场所放置，同时设备的外壳采用耐用材质制作，能有效保护内部核心部件，延长仪器的使用寿命。
三、仪器核心技术参数
电源规格：仪器使用交流电源，电压为 AC220V±10%，电流 20A，频率 50Hz，适配常规的实验室供电环境，在电压小幅波动的情况下仍能正常工作，无需额外配置稳压设备。
温度控制相关：温度测量与控制范围为室温至 300℃，可覆盖绝大多数高分子材料的维卡软化点和热变形温度检测需求；仪器的最大温度误差为 ±1℃，能精准控制加热过程中的温度，保障温度变化符合检测标准；升温速度分为两档标准档位，A 档为 12±2℃/6min，B 档为 5±1℃/6min，对应不同的检测方法和材料要求，可通过温控仪自由切换。
试验载荷相关：试验载荷与升温速度相匹配，不同升温速度对应不同的试验最大负荷，A 速度下试验最大负荷为 10N±0.2N，B 速度下试验最大负荷为 50N±1N，可通过选配不同质量的砝码实现载荷的调节，满足不同检测标准对试验载荷的要求。
形变测量相关：变形测量范围为 0--1mm，可精准捕捉试样在检测过程中的变形量，满足维卡软化点和热变形温度检测对形变测量的范围要求；变形测量误差为 0.01mm，高精度的形变测量为检测结果的准确性提供了重要保障。
加热与冷却相关：加热介质选用甲基硅油，甲基硅油具有良好的热稳定性、导热性和化学稳定性，在加热过程中能保证温度均匀传递，避免局部温度过高或过低，同时不会与试样发生化学反应，确保检测过程的安全性和检测结果的准确性；仪器的加热功率为 4Kw，最大加热功率≤4500 W，充足的加热功率能保证仪器按照设定的升温速率快速、稳定升温，缩短检测准备时间；冷却方式根据温度不同进行区分，150℃以上采用自然冷却方式，150℃以下可选择水冷或自然冷却方式，可根据检测需求和时间安排灵活选择，自然冷却操作简便，水冷能加快冷却速度，提升检测效率。
外形与重量：仪器的外型尺寸为 720mm×700mm×1380mm，整体体积适中，便于在实验室、检测室等场所摆放，同时预留有一定的操作空间，方便操作人员进行试样安装、参数设置和数据读取等操作；仪器整体重量为 180Kg，结构稳固，在运行过程中不会因震动产生位移，保障检测工作的稳定性。
四、仪器符合的检测标准
RBWK-300B 塑料维卡软化点温度测定仪的检测原理、检测流程和技术指标均贴合多项国家检测标准和国际检测标准要求，确保检测结果的规范性、科学性和可比性，为材料检测工作提供符合标准的技术支持，具体符合的标准包括：
国家检测标准方面，符合 GB/T 1633《热塑性塑料软化温度（VST）的测定》，该标准是我国测定热塑性塑料维卡软化点温度的核心标准，仪器的各项参数和检测流程均按照该标准进行设计；符合 GB/T1634《塑料弯曲负载热变形温度 试验方法》，为塑料热变形温度的检测提供标准依据；符合 GB 8802《硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法》，专门适配硬聚氯乙烯管材、管件的维卡软化点温度检测，满足塑料管材生产企业的检测需求。
国际检测标准方面，符合 ISO
7
5、ISO3
0
6、ISO2507 等标准要求，ISO75 是国际上测定塑料热变形温度的通用标准，ISO306 是国际上测定热塑性塑料维卡软化点温度的标准，ISO2507 则针对塑料管材的维卡软化点温度检测制定了具体要求，仪器贴合这些国际标准，使其检测结果在国际范围内具有参考性，适配进出口材料检测、国际合作研发等相关工作的需求。
同时，仪器的制造与检测也遵循 ISO75-1974，ISO306-1974，GB1633-79，GB1634-79 等标准要求，从仪器的生产制造环节保障设备的性能和精度，确保仪器投入使用后能稳定、准确地完成检测工作。
五、仪器整体结构与主要配置
RBWK-300B 塑料维卡软化点温度测定仪的整体结构围绕材料热性能检测的核心需求设计，由主机系统、温度控制系统、形变测量系统、载荷调节系统、试样架系统等多个核心部分组成，各系统相互配合，共同完成维卡软化点和热变形温度的检测工作，同时仪器配备了多种专用配件，满足不同检测场景和不同试样的检测需求。
（一）核心系统组成
主机系统：作为仪器的基础支撑部分，主机系统包含仪器的机身、操作面板、内部电路连接等，机身采用坚固的金属材质制作，能为其他核心系统提供稳定的安装和工作平台，操作面板集成了电源开关、温控仪、搅拌电机控制、试样架升降控制等功能按钮和显示屏，方便操作人员进行参数设置和操作控制，内部电路连接布局合理，保障各系统之间的信号传输和电力供应稳定。
温度控制系统：由温控仪、温度传感器、加热器、加热介质槽、搅拌电机等部分组成，温控仪是温度控制的核心，可设定升温速度、目标温度等参数，通过接收温度传感器传递的温度信号，实时调节加热器的加热功率，实现对温度的精准控制；温度传感器实时采集加热介质的温度，将温度信号转化为电信号传递给温控仪，确保温控仪能及时、准确掌握温度变化；加热器为加热介质提供热量，实现温度的提升；加热介质槽用于盛装甲基硅油加热介质，为试样提供均匀的加热环境；搅拌电机带动加热介质槽内的搅拌装置转动，使加热介质的温度均匀分布，避免局部温度差异导致的试样受热不均，搅拌速度可通过控制盒旋钮调节，适配不同温度下的搅拌需求。
形变测量系统：主要由百分表（光栅千分表）、固定支架等组成，百分表是形变测量的核心部件，能精准测量试样在温度和载荷作用下的变形量，测量误差低至 0.01mm，固定支架用于将百分表固定在合适的位置，使百分表的检测端与试样或载荷托盘准确接触，确保形变测量的准确性，仪器配备多块百分表，可实现多试样的形变同步测量。
载荷调节系统：由负载杆、压头、砝码、托盘等部分组成，负载杆用于连接压头和砝码，将砝码的重力转化为作用在试样上的试验载荷；压头分为热变形检测专用的圆角压头和维卡软化点检测专用的针型压头，可根据检测类型自由更换；砝码为试样提供规定的试验载荷，不同质量的砝码可组合出不同的载荷值，适配不同检测标准的载荷要求；托盘用于放置砝码，保证砝码的稳定，避免砝码滑落导致的载荷变化和安全隐患。
试样架系统：采用自动升降设计，包含试样放置支架、升降控制装置等，试样放置支架用于放置待检测的试样，可同时放置三个试样，实现同步检测；升降控制装置可通过电动控制实现试样架的自动升降，将试样架抬出油面便于试样安装和取出，将试样架降入油池内实现试样的加热检测，升降过程平稳，避免试样因震动产生形变。
（二）仪器主要配置
仪器的标准配置能满足常规的维卡软化点和热变形温度检测需求，所有配件均为专用设计，与仪器的核心系统高度匹配，保障检测工作的顺利开展，具体主要配置包括：
试验主机一台：作为仪器的核心主体，集成了各系统的安装和工作平台，是开展检测工作的基础；
温度传感器一只：实时采集加热介质温度，为温度控制提供准确的温度信号；
光栅千分表三块：用于三个试样的形变同步测量，精准捕捉试样变形量，保障形变测量数据的准确性；
热变形及维卡测头各三套：热变形圆角压头和维卡针型压头各三套，与三个试样的同步检测相匹配，可同时为三个试样配备对应的检测压头，无需中途更换。
以上配置为仪器的标准配置，能满足绝大多数高分子材料的维卡软化点和热变形温度检测需求，若有特殊的检测需求，可根据实际情况选配相关配件。
六、仪器工作原理
RBWK-300B 塑料维卡软化点温度测定仪的工作原理基于高分子材料在温度和载荷共同作用下的变形特性，通过精准的温度控制、载荷施加和形变测量，捕捉试样达到规定变形量时的温度，以此作为材料的维卡软化点温度或热变形温度，仪器的核心工作流程围绕温度信号采集、形变信号采集、温度控制、数据记录和自动停止等环节展开，各环节通过电路和微机系统实现联动，保障检测工作的自动化、精准化进行。
（一）核心检测原理
维卡软化点温度测定原理：将待检测试样放置在仪器的试样架上，选用维卡专用针型压头，通过砝码为压头施加规定的试验载荷，使压头与试样表面紧密接触；仪器通过加热器对甲基硅油加热介质进行加热，温控仪控制加热介质按照设定的升温速率均匀升温，加热介质将热量传递给试样，使试样逐渐受热；在温度和载荷的共同作用下，试样会发生缓慢的变形，压头会逐渐压入试样内部，百分表实时测量压头的压入变形量；当试样的变形量达到规定数值时，微机系统自动记录此时的加热介质温度，该温度即为试样的维卡软化点温度。
热变形温度测定原理：选用热变形专用圆角压头，根据试样的尺寸计算并施加规定的试验载荷，将试样放置在专用的支撑架上，圆角压头置于试样上方并施加载荷；加热介质按照设定的升温速率均匀升温，试样在温度和弯曲载荷的作用下发生弯曲变形，百分表实时测量试样的弯曲变形量；当试样的弯曲变形量达到规定数值时，微机系统自动记录此时的加热介质温度，该温度即为试样的热变形温度。
（二）仪器系统工作原理
仪器的温度传感器和位移传感器（百分表）是核心的信号采集部件，温度传感器实时感受加热介质的温度变化，将温度物理信号转化为电信号，位移传感器捕捉试样的变形量，将形变物理信号转化为电信号，两种电信号均输入至放大器进行信号放大处理，确保信号能被微机系统准确识别。
放大后的温度信号和形变信号通过模拟开关进行信号筛选和传输，再经过 A/D 转换将模拟电信号转化为微机系统可识别的数字信号，输入至仪器的微机系统中。微机系统内置专用的 PID 控制程序，该程序根据输入的温度数字信号，与预设的升温速率和目标温度进行对比，通过运算给出相应的加热参数，实时控制加热器的加热时间和加热功率，从而实现对加热介质温度的精准控制，确保温度按照设定的速率平稳上升。
在检测过程中，微机系统持续接收位移传感器传递的形变数字信号，将实时形变数据与预设的规定变形量进行对比，当某一个试样的形变数据达到设定的变形量时，微机系统会自动记录此时对应的温度传感器传递的温度数据。当仪器所检测的三个试样的形变数据均达到设定的变形量时，微机系统会自动向加热器发出停止工作的指令，加热器立即停止加热，检测过程自动结束。
为了保障检测工作的安全可靠进行，仪器的微机系统中设计了 “上限温度” 保护功能，操作人员可根据检测材料的特性预设上限温度值。在检测过程中，若试样的变形量尚未达到设定值，但加热介质的温度已达到预设的 “上限温度” 时，微机系统会自动控制加热器停止加热，避免因温度过高导致加热介质变质、试样过度变形甚至仪器损坏等情况发生，同时也能防止因操作人员参数设置错误或仪器故障导致的温度失控。
此外，仪器设置了严格的启动保护机制，当操作人员在检测前未完成所有必要的参数设置，如升温速率、载荷值、规定变形量等参数设置不完全时，微机系统会判定检测准备工作未完成，仪器的加热升温程序无法启动，避免因参数缺失导致的检测结果错误，保障检测工作的规范性。
七、仪器安装与操作说明
RBWK-300B 塑料维卡软化点温度测定仪的安装需遵循专业的操作规范，操作流程分为试验前准备、试样安装、参数设置、试验启动、试验结束处理等多个环节，各环节的操作是否规范直接影响检测结果的准确性，操作人员需严格按照操作说明开展检测工作，同时做好仪器的使用后维护与保养。
（一）仪器安装要求
仪器的初始包装材料需小心保存，为后续可能的运输和返修提供保护；仪器的安装工作需由专业的技术人员进行操作，非专业人员不得擅自进行安装，避免因
应用领域：
核心应用领域
材料研发与质量控制：评估塑料的耐热性能，为产品选型提供数据支持。
工业生产与安全检测：在汽车、电子、建筑等领域，确保塑料部件在高温下的尺寸稳定性和安全性。
科研与教育：高校和研究机构用于高分子材料的教学与实验。
常见测试标准
热变形温度（HDT）：在特定负载下测量材料开始变形的温度。
维卡软化点温度（VST）：测量标准压针压入材料一定深度时的温度。
典型应用行业
汽车工业：测试发动机周边塑料件的耐热性。
电子电器：确保外壳和结构件在高温环境下的可靠性。
建筑与管道：检测PVC管材等建材的耐热性能。
消费品制造：评估家用电器、玩具等塑料制品的安全性。
