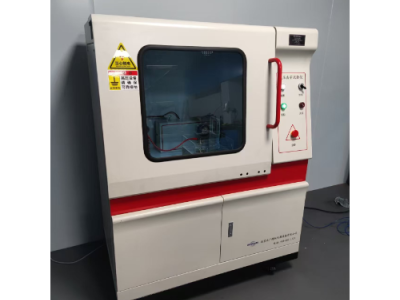

在绝缘材料研究与质量监控领域中，测定材料的电气击穿强度是确保产品安全可靠的关键环节。树脂作为一种广泛应用的绝缘材料，对其介电性能的评估尤为重要。BDJC-50KV型电压击穿试验机，是一款采用先进控制技术，专注于对树脂类及其他固体绝缘材料进行工频电压击穿和耐压测试的专用仪器。本文将深入介绍该设备的功能、操作方法、参数特性、安全保障体系及使用注意事项，旨在为用户提供详尽的技术参考与操作指引。
一、设备功能与软件系统
BDJC-50KV试验机的运行以人机交互式的软件系统为核心，操作界面采用直观的WINDOWS平台窗口化设计，确保操作流程清晰便捷。软件平台具备多项实用功能：
动态曲线显示：在测试过程中实时呈现电压、电流变化曲线，方便操作者即时观察材料的电气行为。
数据管理功能：支持将原始测试数据与结果导出至常用电子表格软件进行后续分析处理。
试验报告生成：操作者可自定义报告名称，软件自动生成规范的测试报告并支持直接打印输出。
灵活的试验方案：
试验模式：提供直流试验与交流试验选项，满足不同测试标准与研究需求。
测试方法：可选择击穿电压测试、耐压试验或梯度电压试验等多种模式。
个性化参数设置：根据不同试验方法和用户需求，灵活配置升压速率、终止条件、漏电流阈值等关键参数。
用户与样稿管理：支持多用户账号登录管理，实现操作隔离与数据独立。提供试样参数库，便于对符合不同测试标准的样品参数进行预设与调用。
二、核心硬件与性能参数
该设备的硬件设计遵循高精度与稳定性的原则，主要技术参数如下：
输出电压：50 KV
变压器容量：3 KVA
输入电源：220V ± 10%，50Hz ± 1Hz的单相交流电
控制系统：采用高可靠性的工业级可编程控制器单元，确保指令执行的精准与稳定。
升压速率：可在0.1 KV/秒至5.0 KV/秒的范围内自主设定，满足各种标准对升压速度的规范要求。
耐压测试时长：通过软件设置，可持续进行超过10小时的长时间耐压试验。
系统精度：整体测试误差范围控制在1%以内。
漏电流检测：检测范围为0至150毫安，覆盖大多数绝缘材料的测试需求。
数据与设备接口：集成多种通讯接口，支持有线或无线控制模式，增强了设备的灵活性与人员操作的便利性。
试验介质环境：标配空气环境测试，并配备易于拆装的油浴装置，方便用户在空气或绝缘油中进行试验。
升压方式：采用电子式无触点调压技术实现匀速升压，相比传统的机械调压方式，波形更平滑，控制更精准。
击穿判定：支持电压突降和漏电流激增双重判断机制，提高击穿事件识别的准确度。
安全放电：试验结束后，系统自动启动安全放电程序，消除试样与回路中残余的高压电荷。
三、全方位安全保护策略
保障操作人员与设备安全是该试验机设计的首要考量，其集成了多层次的安全保护机制：
电气联锁保护：
具备零电压复位功能，只有电压归零才能开始新的操作。
电压异常上升时自动触发超压保护。
监测到试验回路或机柜出现漏电时，立即启动保护。
电流超过安全设定值时，立即切断电源。
安全操作防护：
系统设有安全防护门，试验仓门开启时高压电源自动断开。
软件设计中内置误操作识别逻辑，防止不当操作引发危险。
设备运行自检：
开机时系统进行自诊断，及时发现潜在故障并报警提示。
设有独立的地线连接保护系统。
测试后防护：试验完成或中断后，自动对试样及高压端执行可靠放电。
四、系统构成与配置
BDJC-50KV电压击穿试验机由多个子系统协同工作构成一套完整的解决方案，其标准配置主要包括：
主机：集成控制与高压发生单元的主体部分。
数据采集与处理单元：包含多种传感器及信号处理模块，用于实时采集电压、电流数据。
高压产生系统：核心部件包括高压变压器和精密调压器。
控制系统：以核心处理器单元为大脑，负责整个实验过程的逻辑控制与指令执行。
测试附件包：
标准测试电极（例如直径25mm及75mm电极）。
可容纳绝缘油的专用试验油箱。
电极定位与固定支架。
安全与辅助配件：包含必备的绝缘手套，保障操作人员安全。
五、试验操作与样品制备要点
为了获得科学、可复现的测试数据，规范的样品准备和操作流程至关重要。
样品处理要求：
试样通常应平整、均匀，内部无明显气泡、杂质或缺陷。
表面需清洁、干燥，避免因污染物（如灰尘、油渍、手汗）而影响其本征绝缘性能。
根据相关测试规范（例如ASTM D149），样品的典型厚度多在1至3毫米区间。
环境控制：
建议测试在标准环境（如温度23°C ± 2°C，相对湿度50% ± 5%）下进行，以减小外部条件对结果的影响。
设备应放置在电磁干扰较小的环境中，以保证测量信号稳定。
操作步骤概要：
准备与放置：将处理好的试样平整放置在电极之间，确保电极与样品表面接触充分，避免存在气隙。
参数设定：在软件中选择合适的试验标准、设置初始电压、升压速率及击穿电流阈值。
启动测试：关闭防护门，确认安全后启动试验。软件将按照设定程序自动升压。
观察记录：实时监控试验曲线。系统将在样品击穿（由电压或电流判断）时自动停止升压并记录击穿电压值。
结果处理：同一试样建议在不同位置重复测试数次，计算平均值以提高结果的可靠性。利用软件功能导出数据并生成报告。
六、设备维护与服务支持
为了维持设备长期处于最佳工作状态，定期的维护检查是必要的。
日常维护：保持设备清洁，定期检查电源线、接地线是否连接可靠。
定期校准：按照仪器计量规范或用户内部质量控制计划，对设备的电压与电流测量系统进行周期性校准。
故障响应：设备集成的自诊断和预警系统能提示常见故障。专业的设备供应商通常会提供持续的技术支持、维护服务与备件供应。
总结而言，BDJC-50KV型树脂电压击穿试验机凭借其精确的硬件性能、友好的操作软件和全面的安全保障系统，为树脂、橡胶、塑料、薄膜复合材料等固态绝缘材料的电气强度研究提供了一种有效工具。通过严格遵守操作规程与样品制备要求，该设备能够帮助科研与质检人员获得稳定、可信的击穿电压与耐压性能数据，为产品研发和质量评估提供坚实依据。
应用领域：
电压击穿试验机是电气安全测试的核心设备，主要用于评估绝缘材料在高压下的击穿强度，确保其安全可靠。 它的应用非常广泛，覆盖了电力、电子、新能源汽车、航空航天、通信、科研以及材料研发等多个关键领域。
应用领域详解
电力行业核心应用：测试变压器、电缆、电容器、绝缘子等电力设备的绝缘性能，是出厂检验和安全认证的必备环节。标准依据：遵循GB/T 14
0
8、IEC 60243等标准进行测试。
电子与电气制造元器件测试：用于电容器、电阻器、印制电路板（PCB）等电子元器件的绝缘检测，确保产品可靠性和安全性。材料研发：评估新型绝缘漆、树脂、薄膜等材料的介电性能。
新能源汽车高压部件测试：对动力电池包、电机控制器、高压线束等进行绝缘耐压测试，是保障车辆安全的关键。材料评估：测试电池隔膜、电绝缘材料等在极端条件下的性能。
航空航天极端环境测试：评估航空电线电缆、卫星电子设备等在高低温、高真空等环境下的绝缘性能。高可靠性要求：测试标准极为严格，确保飞行安全。
通信设备高频绝缘测试：用于光纤通信、基站设备等的绝缘评估，防止信号干扰和设备故障。
科研与教育材料科学研究：研究新型绝缘材料的击穿机理和影响因素。教学实验：在高校和研究机构中用于电气工程、材料科学等专业的教学和科研实验。
材料研发与质量控制通用测试：适用于塑料、橡胶、陶瓷、玻璃、绝缘漆等多种固体和液体绝缘材料。标准测试：是材料研发、质量控制和产品认证中不可或缺的测试手段。
总结
电压击穿试验机是保障电气设备和绝缘材料安全可靠的核心设备，其应用贯穿了从基础材料研发到高端装备制造的全产业链，是确保电气安全、推动技术进步的重要工具。
