一、概述
在电工绝缘材料领域，耐电弧性能是衡量材料安全可靠性的核心指标之一。绝缘耐起弧性能测试仪作为专用检测设备，能够模拟高压小电流下的间歇或连续电弧作用，为电机、电器、家用电器等行业使用的塑料、树脂胶、绝缘漆、薄膜、云母、陶瓷、玻璃等绝缘材料提供可靠的性能评定依据，是绝缘材料研发、产品选型和质量把控的关键支撑设备。
二、工作原理
绝缘耐起弧性能测试仪核心基于高压电弧放电原理，通过模拟电气设备实际运行中可能遭遇的电弧环境，精准评估材料的耐电弧耐受能力。
（一）电弧产生机制
设备内置高压发生器，可输出可调高压电场。当电极间电压达到空气击穿阈值时，两极间空气被电离形成电弧。电弧具有高温、高能量特性，会持续对绝缘材料表面产生侵蚀、炭化等作用，模拟材料在实际电气环境中面临的电弧风险。
（二）测试核心逻辑
将待测试的固体绝缘材料样品固定于符合标准的电极系统之间，设备按照预设程序施加高压并产生电弧。测试过程中，系统实时监测电弧的电流、电压、通断状态，以及材料的表面变化。当材料被电弧击穿、出现导电通路或达到预设失效判定条件时，设备自动终止试验，并记录从试验开始到失效的持续时间（即耐电弧时间），同时可捕捉材料炭化痕迹、起痕深度等辅助指标。
（三）性能评价维度
耐电弧时间是最核心的量化指标，时间越长表明材料抗电弧侵蚀能力越强；此外，通过观察材料表面的炭化面积、起痕深度、失重率等，可进一步分析材料的电弧失效机制，为材料配方优化提供更细致的依据。
三、技术规格
为保障测试结果的可靠性与可比性，绝缘耐起弧性能测试仪需满足严格的技术参数要求，不同型号设备参数略有差异，但核心规格如下：
（一）电气参数
电源输入：常规为AC220V±10%，50/60Hz，部分大功率机型支持AC380V输入，确保设备运行稳定。
高压输出：输出电压范围通常为0-10kV，部分高端机型可扩展至0-20kV，电压控制精度优于±2%，能精准匹配不同材料的测试标准要求。
电弧电流：输出电流范围覆盖5mA-100mA，可实现阶梯式或连续式电流调节，电流控制误差≤±5%，满足从低电流间歇电弧到高电流连续电弧的全场景测试。
（二）电极系统
电极材质：采用耐高温、抗烧蚀的材料，如钨铜合金、不锈钢等，确保电极在长期电弧作用下不易损耗变形，维持测试条件一致性。
电极规格：标配符合GB、IEC、ASTM等标准的电极对，常见电极夹角为110°，电极间距可在6-10mm范围内微调，精度达0.1mm；部分机型配备多种形状电极（板状、棒状、针状），适配不同类型样品测试。
施加压力：电极对样品的压力可调节，通常范围为0.5-5N，满足不同材料的接触压力要求。
（三）控制与监测
时间控制：支持间歇电弧与连续电弧两种模式，间歇模式下通断时间精度可达毫秒级，连续模式下测试时长可设置范围为0-9999s，定时误差≤±0.1%。
数据采集：配备高精度电流、电压传感器，采样频率不低于1kHz，可实时记录电弧参数变化；部分机型搭载高速摄像头，可全程拍摄材料表面的电弧侵蚀过程。
安全防护：具备超压保护、过流保护、短路保护、安全门联动断电、试验结束自动放电等多重安全机制，操作界面设紧急停止按钮，保障操作人员与设备安全。
（四）环境适应性
设备工作环境温度范围为0-40℃，相对湿度≤85%（无凝露），可在普通实验室环境下稳定运行；部分机型具备温湿度补偿功能，进一步提升测试数据准确性。
四、设备基本配置
一台完整的绝缘耐起弧性能测试仪包含以下核心部件：

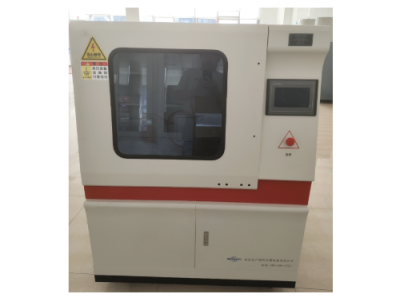

试验主机：集成控制系统、7英寸及以上触控操作界面、测试腔体，实现参数设置、试验控制与数据显示一体化。
高压发生器：为试验提供稳定可调的高压输出，是产生电弧的核心动力单元。
标准电极组：至少配备2套不同规格的电极对，满足不同测试标准切换需求。
安全放电棒：用于试验结束后对测试回路进行残余电荷放电，保障操作安全。
辅助配件：包括样品固定夹具、电极校准工具、清洁毛刷等；配套专业测试软件，支持数据存储、曲线分析、报告自动生成与导出。
技术文档：包含详细的操作手册、校准证书、设备合格证，指导用户规范操作与维护。
五、应用指南
绝缘耐起弧性能测试仪广泛应用于绝缘材料全生命周期的性能评估，为多行业提供技术支撑：
（一）适用行业与场景
绝缘材料研发：科研人员可通过该设备定量对比不同配方、工艺制备的材料耐电弧性能，分析失效形貌与机制，指导优化材料成分（如添加耐电弧填料）、改进生产工艺，提升材料本征耐电弧能力。
原材料入厂检验：对采购的塑料、薄膜、云母片等绝缘原材料进行批次抽样检测，验证来料是否符合质量标准，监控供应商产品稳定性，是保障下游电气产品质量的第一道防线。
电气产品设计定型：工程师在开关、继电器、电机绕组等产品设计阶段，可通过测试数据为绝缘部件选型提供依据，确保材料耐电弧性能匹配产品实际工作环境的电弧风险等级。
成品质量管控：对电器、家用电器、新能源设备等成品中的绝缘部件进行抽检，评估产品长期使用后的性能衰减情况，及时发现质量隐患，保障产品运行安全。
（二）测试操作流程
样品制备：按照测试标准要求制备样品，如将塑料加工成100×100×3mm的试片，确保样品表面平整、无划痕、无杂质，同一批次样品数量不少于3个以保证数据重复性。
设备校准：试验前使用标准电阻、电压源对设备的电流、电压参数进行校准，检查电极间距、夹角是否符合标准要求，确保测试系统精度。
参数设置：根据材料类型与适用标准（如GB/T 14
1
1、IEC 60112），设置电弧电压、电流、通断模式、测试时长上限等参数，选择对应的电极系统。
样品安装：将样品固定于电极之间，调整电极压力至设定值，确保样品与电极接触良好，关闭测试腔体安全门。
启动试验：点击启动按钮，设备自动执行试验程序，实时显示电弧参数与剩余时间；若样品提前失效，设备自动停止并记录数据。
数据处理：试验结束后，系统自动生成测试报告，包含耐电弧时间、电弧参数曲线、样品失效形貌照片等；对多组数据进行统计分析，计算平均值与偏差，出具正式检测报告。
（三）设备维护要点
日常清洁：每次试验后使用毛刷清理电极表面的炭化残渣，用无水乙醇擦拭电极与样品台，避免残留杂质影响后续测试。
定期校准：每半年或累计运行500小时后，对设备的电压、电流、时间参数进行专业校准，确保测试精度。
部件更换：当电极出现明显磨损、变形时，及时更换同规格标准电极；定期检查高压发生器的绝缘性能，确保设备安全运行。
六、技术发展趋势
随着电气设备向小型化、高功率化发展，绝缘材料面临的电弧风险更复杂，绝缘耐起弧性能测试仪也在不断升级：
智能化升级：搭载AI算法，可自动识别材料失效状态，减少人工判定误差；支持物联网数据上传，实现多设备测试数据的集中管理与分析。
多场景融合：部分机型集成耐漏电起痕、介电强度等测试功能，实现一台设备完成绝缘材料多项电性能测试，提升实验室检测效率。
精准化分析：配备高分辨率高速摄像系统与表面形貌扫描模块，可实时记录电弧侵蚀的微观过程，为材料失效机制研究提供更精准的可视化数据。
应用领域：
耐电弧测试仪是评估绝缘材料在电弧放电下耐受能力的关键设备，核心应用领域包括：
1. 电力设备制造
高压开关与变压器：测试环氧树脂绝缘件、绝缘漆等材料的耐电弧性能，确保在短路电弧下的安全性。
电缆与开关设备：评估电线、电缆的绝缘材料，防止高电压、大电流环境下的击穿故障。
2. 新能源汽车
动力电池绝缘：模拟电池热失控电弧，测试陶瓷化硅橡胶等材料，提升电池包安全性。
电机与电控系统：检测电机绕组绝缘漆、树脂胶的耐电弧性，预防局部放电故障。
3. 航空航天
卫星与航天器：评估聚酰亚胺薄膜在真空电弧下的性能，控制材料出气率，保障长期可靠性。
线缆绝缘材料：测试符合MIL-STD-883标准的极端条件材料。
4. 家电与电子制造
家用电器：检测电饭煲、微波炉等绝缘材料的耐电弧性，确保使用安全。
PCB与电子元件：评估电路板、连接器的绝缘性能，防止高电压环境下的失效。
5. 新材料研发
绝缘材料研究：测试新型陶瓷、复合材料的电学性能，优化配方。
质量控制：作为绝缘材料生产企业的检测设备，确保产品一致性。
6. 其他工业领域
化工与冶金：检测设备绝缘材料的耐电弧性，适应恶劣电气环境。
科研与教育：用于高校、研究机构的材料科学教学与实验
