在现代药品生产、生物科技、微电子制造及食品饮料等关乎生命健康与高技术产品的领域，对流体进行有效、可靠的过滤是保障最终产品安全性、纯净度与质量一致性的关键环节。过滤器的性能是否完好，其滤膜或滤芯是否存在足以让杂质或微生物透过的缺陷，不能仅凭外观判断，而需通过科学、定量的手段进行验证。离线完整性泡点测试仪正是为这一需求而设计的专用设备，它通过非破坏性的物理测试方法，在过滤器安装使用前或周期性维护时，对其核心过滤介质——通常是疏水性或亲水性的膜材料——的结构完整性进行精确评估，从而确认其过滤效能是否达标。
作为一种关键的离线质量控制与验证工具，该仪器能够可靠地执行泡点测试，并结合其他如扩散流测试、水浸入测试等多种方法，为多种类型的过滤器提供全面的性能诊断。本文将深入探讨离线完整性泡点测试仪的工作原理、核心功能、技术优势及其在多个工业领域的核心应用价值。
一、 工作原理与核心测试方法
离线完整性测试的核心物理原理基于毛细管现象和气体透过完整湿润滤膜所需压力的计算。以最经典的泡点测试为例：当一块具有均匀微孔结构的滤膜被适宜的液体（如水、醇类）完全湿润后，液体在表面张力作用下会填满所有孔道。此时，若在膜的一侧施加逐渐增大的气体压力，气体需要克服液体的表面张力才能将孔道中的液体“推开”并穿透形成连续气泡。首个连续气泡出现时所对应的压力，即为该膜的“泡点压力”。这个压力值与膜的最大孔径直接相关，孔径越小，所需的泡点压力越高。通过测量实际泡点压力并与制造商提供的该膜材的标准值或历史合格数据进行比较，即可判断滤膜是否存在大于规格的缺陷孔或裂缝。
除了基础的泡点测试，现代离线完整性测试仪通常集成更多方法，以应对不同材料和场景：
扩散流测试：在低于泡点的压力下，气体分子会溶解于湿润滤膜的液体中并扩散通过。测量这种稳定的气体扩散流量，可以非常灵敏地反映滤膜的整体孔隙率和完整性，对于检测微小的缺陷或孔密度变化尤为有效。
水浸入测试：专门用于疏水性气体滤芯（如用于罐体呼吸或空气除菌的滤芯）的完整性测试。在一定的空气压力下，测量水被“压入”干燥疏水膜孔所需的体积或速率，以此评估其疏水性能是否完好，能否有效阻隔液态水。
保压测试：也称压力保持或衰减测试。在系统加压至一定值后关闭气源，监测一段时间内上游压力的下降情况。压力衰减过快通常意味着存在较大的泄漏点。这种方法简单快捷，常用于初步筛查。
二、 离线完整性泡点测试仪的典型系统构成与功能特性
一台功能完备的离线完整性泡点测试仪，不仅是压力传感器和流量计的简单组合，而是一个集精密测量、自动控制、数据管理与合规支持于一体的智能化系统。
系统基本构成：
气源与压力控制单元：提供稳定、洁净且可精确调控的测试气体（通常是压缩空气或氮气）。优化的进气控制单元能确保压力上升平稳、迅速，且具有良好的稳定性，这是获得可靠测试结果的基础。
精密传感系统：包括高精度的压力传感器和流量传感器（用于扩散流或水浸入测试）。这些传感器的精度和分辨率直接决定了测试结果的可靠性，例如，压力测量需要达到毫巴（mbar）级别的分辨能力，流量测量需要能捕捉到每分钟数毫升甚至更低的变化。
测试腔室与管路：用于连接和固定待测的过滤器或滤芯。管路设计需尽可能减少死体积，并使用快速接头（如Staubli接头）来确保连接便捷、密封可靠，并防止误接。

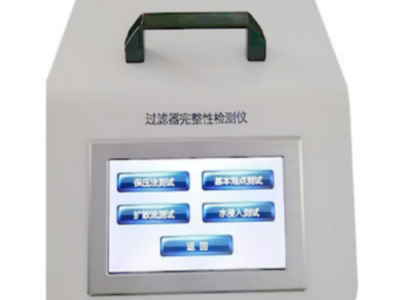

主控与显示单元：作为仪器的“大脑”，通常搭载稳定可靠的操作系统（如优化的Linux系统），驱动一块尺寸适中、色彩清晰的触摸屏（例如10英寸彩色触摸屏）。通过直观的中英文双语图形界面，用户可以轻松设置测试参数、启动测试、实时观察测试进程与曲线（如压力-时间曲线、扩散流-压力曲线），并查看和判断最终结果。
数据存储与管理模块：这是满足现代质量管理规范的核心。仪器内置大容量存储空间，能够保存数万甚至数十万条详细的测试记录，包括测试条件、过程数据和最终判定结果。数据可通过USB接口直接导出，便于存档或在电脑上进行进一步分析。高级的数据完整性功能还包括不可修改的事件日志（审计追踪）和电子签名支持，确保测试活动的可追溯性。
输出与通讯接口：通常配备RS2
3
2、USB等标准接口，并可拓展支持多种工业总线和网络接口（如以太网、无线通讯），以便于集成到更广泛的实验室信息管理系统或工厂自动化控制网络中，实现远程监控或数据自动上传。
核心功能特性：
多方法集成：一台仪器可涵盖泡点测试（包括手动、基本、增强模式）、扩散流测试、水浸入测试、保压测试乃至针对超滤膜包的特殊测试方法，功能全面。
宽泛的测试范围与良好精度：能够适应从低至100 mbar到高达8000 mbar的泡点压力测试需求；扩散流测试范围可覆盖1至1000 ml/min；水浸入测试灵敏度可达0.01 ml。净体积、气泡点、扩散流等关键参数的测量具有良好的一致性。
智能化与便捷化操作：支持预存大量（如上千组）测试方案，针对不同品牌、型号、尺寸的滤芯和不同的测试条件预设参数，操作时一键调用，极大简化了流程，降低了操作门槛和出错风险。
强大的数据处理与合规支持：内置审计追踪功能，自动记录用户登录、参数修改、测试运行等关键事件。提供多级用户权限管理（如四级权限），通过用户名密码登录，确保操作和数据访问的受控，满足对数据完整性和操作可追溯性的严格要求。
灵活的连接与适应性：既支持对单个滤芯的离线独立测试，其气路设计也能适应较长管路（如延长至百米）的现场条件，确保上游体积计算的准确性，不影响结果判断。同时，可以适配测试多达12芯20英寸的滤筒，提升了批量测试的效率。
坚固可靠的设计：整机具备一定的防尘防溅能力（如正面防护等级达到IP65），适合在实验室或洁净区旁的生产环境中使用。
三、 应用场景与行业价值
离线完整性泡点测试仪的应用贯穿于过滤器生命周期的多个关键节点，是保障过滤工艺可靠性的重要工具。
制药与生物制品行业：
无菌过滤验证：在注射剂、眼用制剂、生物制剂等无菌产品生产中，除菌级过滤器的使用前及周期性使用后完整性测试是强制性法规要求。该仪器是执行泡点或扩散流测试，证明过滤器在工艺过程中保持完整性的核心设备。
工艺流体过滤保障：用于检测原料药、中间体、缓冲液、培养基等工艺流体所用过滤器的完整性，防止颗粒或杂质污染下游工艺，保护昂贵的生物反应器或纯化柱。
气体过滤验证：对洁净室通风、发酵罐进气、液氮贮罐呼吸器等使用的疏水性空气滤芯进行水浸入法测试，确保其除菌和除颗粒功能有效。
微电子与半导体工业：
超纯水与化学品过滤监控：在芯片制造中，用于检测超纯水（UPW）输送系统、高纯化学品（如蚀刻液、光刻胶溶剂）过滤器的完整性，防止微量颗粒或胶体杂质导致晶圆缺陷，对于提升良品率至关重要。
食品饮料行业：
终产品除菌与澄清过滤：在啤酒、葡萄酒、果汁、瓶装水等生产中，用于验证膜过滤系统的完整性，确保产品达到商业无菌标准，同时保持风味和澄清度。
工艺用水系统：对清洗用水或配料用水的过滤器进行定期检查。
化工及科研领域：
催化剂回收、样品制备：在实验室或中试车间，用于检查各种工艺过滤或样品预过滤装置的膜完整性，保证实验结果的重复性与可靠性。
四、 使用考量与环境要求
为了确保离线完整性测试仪自身性能的稳定和测试结果的准确，用户需关注其使用环境与日常维护：
环境条件：建议在环境温度（如+5℃至+40℃）、相对湿度（如10-80%）适宜、无强电磁干扰、通风良好的清洁区域使用。避免放置在阳光直射或存在腐蚀性气体的场所。
设备校准与检查：定期按照厂商建议或内部质量控制计划，对仪器的压力传感器和流量传感器进行校准。每次开机后可利用仪器的自动自检功能，快速检查主要部件状态。
测试准备：确保被测滤芯已按照标准操作规程（SOP）进行充分的润湿（对于泡点/扩散流测试）或适当的预处理。测试管路的连接必须牢固且密封良好。
结果解读：测试结果需与过滤器制造商提供的产品规格或通过验证确定的内部接受标准进行比较。理解不同测试方法（泡点、扩散流等）的物理意义和灵敏度差异，有助于正确选择测试方法并合理解读数据。
结论
离线完整性泡点测试仪作为过滤器质量控制的“守门员”，通过基于严密物理原理的非破坏性测试，为过滤工艺的有效性提供了关键的数据支撑。其高度自动化、智能化的发展趋势，以及深度融合数据完整性与合规性要求的设计理念，不仅提升了测试效率与准确性，更使之成为符合现代严格质量监管体系不可或缺的实验室与生产设备。无论是用于研发阶段的过滤器选型评估，还是生产过程中的安装确认与定期监测，选择一台功能全面、性能可靠、操作便捷且符合未来数据化管理需求的离线完整性测试仪，对于保障最终产品的质量安全、降低生产风险、满足法规审计要求，都具有深远的意义。
应用领域：
完整性测试仪主要用于以下行业：
制药行业：用于除菌级滤芯的完整性验证，确保药品生产过程中的无菌环境，符合GMP规范和FDA要求。
生物工程与生物技术：测试一次性使用系统（如储液袋、生物反应器）的密封性，保障生物制品生产的安全性。
食品饮料行业：检测液体和空气过滤系统的密封性及过滤效率，确保产品卫生安全。
电子工业：评估洁净室空气过滤系统的完整性，防止微粒污染影响电子元件生产。
实验室研究：用于生物、化学实验中试剂和样品的过滤净化，避免外部污染物干扰。
包装行业：检测药品包装（如西林瓶、输液袋）的密封完整性，采用压力衰减法或真空衰减法确保包装无泄漏
