绝缘材料在电气设备中起到至关重要的隔离与保护作用，其长期耐受电痕化（tracking）的能力直接影响设备的安全性与可靠性。电痕化是指在电场和污染介质的共同作用下，绝缘材料表面逐渐形成导电通路的过程，严重时可导致短路、起火等事故。因此，准确评估绝缘材料的耐电痕化性能，对电工电子产品、家用电器及相关材料的设计、选型和质量控制具有重要意义。
本文将介绍一种用于测试绝缘材料耐电痕化和蚀损性能的检测设备，其设计遵循相关技术规范，能够模拟严酷环境条件进行试验。

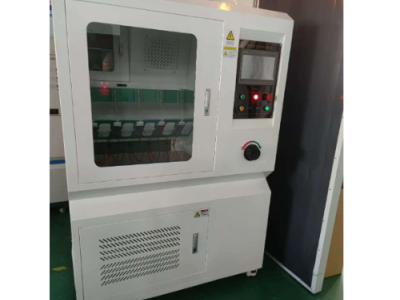

一、 设备概述与主要功能
该检测仪主要用于模拟工频（48Hz - 62Hz）条件下，评估绝缘材料在特定液体污染物作用下的耐电痕化和蚀损性能。其核心功能是在试样表面施加高电压，并通过受控的污染液滴，观测和记录材料表面形成导电痕并最终失效的过程，从而为材料的性能分级和应用选择提供依据。
主要技术参数：
试验电压范围： 提供较宽的交流与直流电压调节范围，输出电压可连续调节。
短路保护： 当试验回路中的短路电流达到预设值并持续规定时间后，设备会自动切断电压并发出报警信号，标识样品未通过测试。
电极系统： 电极采用特定厚度的金属材料制成，两电极之间的间距严格控制在固定值，确保试验条件的统一性。
滴液系统： 配备可调节高度的滴液装置，污染液流速可在多个档位间进行选择，以实现不同严苛等级的试验条件。
试验时间控制： 允许用户设定较长的试验总时长，以满足不同标准的测试要求。
电源要求： 设备使用常见的市电作为工作电源。
二、 操作界面与控制说明
设备通常配备直观的控制界面，便于用户进行各项操作与参数设置。主要操作界面与功能包括：
主运行界面： 提供试验电源控制、蠕动泵电源开关、直流与交流试验模式选择入口，以及用户登录与管理功能。
试验控制界面： 包含开始/结束试验按钮、高压状态指示、报警信息查看入口。可手动控制滴液蠕动泵的启停，并对累计试验时间进行清零。该界面还实时显示试验过程中的关键参数，如当前滴液流量和施加的电压值。为确保滴液管路内无气泡，设有手动排液功能。对于多工位设备，还可模拟各电极工位的短路状态。界面同时显示预设的报警电流阈值和试验中的实时回路电流。
参数设置界面： 用户可在此界面设定核心试验参数，主要包括：
污染物流速： 调整蠕动泵驱动污染液滴落的速率。
报警延时： 设定从电流超标到触发报警并切断电压的时间间隔。
试验总时间： 设定单次试验的最大持续时间。
辅助功能： 提供报警复位功能以清除报警状态，以及返回上级界面的导航控制。
三、 设备使用步骤详解
（一）安装与准备工作
设备就位： 开箱后，移除所有包装填充物与固定件，将试验箱平稳放置于水平工作台上。
试样制备与安装： 根据测试要求，制备标准尺寸的绝缘材料试样，并妥善安装于上下两电极之间。同时，需准备特定尺寸和厚度的滤纸，按照规定数量（通常上下电极各垫置数层）放置于电极与试样之间。
污染液配置： 使用蒸馏水或去离子水，配制指定浓度的氯化铵（NH₄Cl）溶液作为污染介质。建议溶液现配现用，如需保存，时间不宜过长，以免性质发生变化。将配好的溶液倒入设备储液箱中。
滴液系统调节： 调整滴液管的位置与高度，确保液滴能准确、稳定地滴落在两电极间的试样表面滤纸中央位置。
（二）试验操作流程
通电启动： 连接设备电源。
滴液管路初始化： 在正式施加电压前，先通过控制界面启动“手动排液”功能，让污染液先行滴落约两分钟。此步骤旨在排出管路中的空气，并确认液滴落点稳定。完成后关闭手动排液。
参数设置： 根据材料预期的耐电痕化等级或测试标准要求，在控制界面上设定本次试验的电压值、污染液滴落流速、报警延时时间以及试验总时间。
施加电压： 关好试验箱门，在控制界面上选定电压模式并设定目标值，使设备输出达到要求的试验电压。
启动试验： 参数设定并确认无误后，首先启动滴液系统（“泵运行”），然后点击“开始试验”。试验随即开始。在试验过程中，设备将持续监测回路电流。若电流超过设定的阈值并持续达到延时时间，设备将自动切断高压电源，并判定该试样不合格。此外，如在试验过程中观察到试样出现明火燃烧等异常危险情况，应立即通过急停按钮或切断总电源的方式手动终止试验。
试验后处理： 试验结束后，启动排风系统，将试验箱内可能产生的废气排出。
关机： 完成所有操作并记录数据后，关闭设备电源。
四、 安全维护与保养要点
为确保操作安全和设备长久稳定运行，请注意以下事项：
安全接地： 设备必须可靠接地，以防漏电风险，保护操作人员安全。
操作安全： 在安装、调试试样或进行任何维护时，务必确保电极电源已完全断开。
设备保养： 每次试验结束后，如果设备将闲置较长时间，应清空储液箱内的污染液，并使用蒸馏水对储液箱和蠕动泵的输送管路进行彻底清洗，以防残留溶液腐蚀箱体和管路内部。
总结
耐电痕化性能是评价绝缘材料在恶劣环境下工作可靠性的关键指标之一。本文介绍的检测仪通过模拟实际工况中的电场与污染条件，为绝缘材料、电工电子产品及其组件的研发、质量检验提供了有效的测试手段。严格遵守操作规范，不仅能保证测试结果的准确性与可比性，也是确保实验室安全、延长设备使用寿命的基础。科学规范的测试，有助于从源头上提升电气产品的长期使用安全性和环境适应性。
应用领域：
漏电起痕测试仪主要用于评估固体绝缘材料在潮湿污染环境下的耐电痕化性能，广泛应用于电工电子产品、家用电器、汽车电子及工程塑料等领域。具体应用包括：
电工电子产品：评估开关、插座、连接器、继电器、PCB基材、线圈骨架等使用的绝缘材料（塑料、陶瓷、层压板等）。
家用电器：测试洗衣机、冰箱、空调等内部可能需要耐电痕化的绝缘部件。
照明行业：用于灯具外壳、灯座、镇流器等的绝缘材料测试。
汽车行业：评估高压连接器、电池包组件、传感器等的绝缘性能。
材料研发与质量控制：用于新材料开发、配方改进、来料检验、生产过程监控。
