在电子、通信、航空航天及精密制造领域，导电及防静电橡胶材料的应用日益广泛。这类材料不仅需具备良好的力学与环境适应性，其电阻特性——特别是体积电阻率，更是直接关系到产品的静电防护能力、电磁屏蔽效能及信号传输可靠性。因此，快速、准确地测定其电阻性能是材料研发、质量控制和产品选型的关键环节。

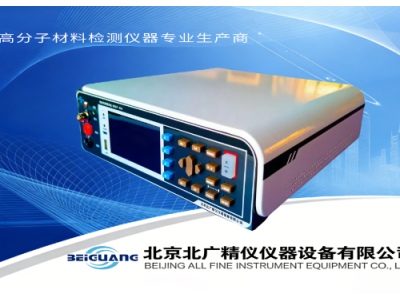

基于相关检测规范研制的导电橡胶体积电阻率测试仪，正是一款用于科学评估此类材料电阻性能的专业设备。本篇文章将以一款具备完整测试、计算与数据管理功能的高性能绝缘电阻测试仪（型号以BEST-380系列为例，阐述其原理与应用）为核心参考，深度解析如何实现对导电/防静电橡胶材料体积电阻率的规范化、自动化测量。
一、 测试原理与核心测量概念
体积电阻率的测量，本质上是将材料样品置于特定电场中，通过测量流经其内部的电流（或测得其电阻值），并结合样品的几何尺寸进行计算，从而得到一个排除了尺寸影响的、表征材料本身导电特性的物理量。
1. 核心公式：
体积电阻率ρv 的计算公式为：
ρv=Rv×tA
其中：
ρv：体积电阻率，单位通常为欧姆·厘米 (Ω·cm) 或欧姆·米 (Ω·m)。
Rv：测得的体积电阻值（单位：Ω）。
A ：测量电极的有效接触面积（单位：cm²）。
t ：被测样品的厚度（单位：cm）。
2. 三电极系统：为确保测量的是流经材料内部的电流，避免表面漏电流的干扰，标准测试通常采用三电极系统（保护电极、被保护电极、不保护电极）。保护电极通过接地的设计，将表面泄漏电流引走，使得测量电极（被保护电极）上采集到的电流主要反映材料体内的导电情况，从而准确得到体积电阻 ( R_v )。
二、 测试系统构成：仪器与电极的协同工作
一个完整的导电橡胶体积电阻率测试系统通常由两部分构成：高精度电阻测试主机与专用电极箱（或测试夹具）。
（一） 测试主机核心功能与性能
作为系统的“大脑”与“心脏”，测试主机负责提供稳定可调的直流测试电压、检测微弱电流并计算电阻值。其主要特点包括：
宽范围电阻测量：覆盖从数百欧姆到数拍欧姆（10¹⁵ Ω）的超宽范围，能够适应从导电橡胶到高阻值防静电橡胶的全面测试需求。
高稳定性可编程电压源：测试电压可在例如1V至1000V的宽范围内连续或步进设定，提供稳定的直流电场，满足不同标准和应用场景的测试电压要求。
多档位电流检测与自动量程：具备多个高灵敏度电流测量档位（如从2nA至2mA），并能根据被测电阻值自动切换至最合适的量程，确保在整个测量范围内都能获得良好的读数精度和速度。
内置计算功能：仪器内部可直接输入样品厚度（t）和电极有效面积（A）参数，在测量得到体积电阻 ( R_v ) 后，自动计算出体积电阻率 ( \rho_v ) 并直接显示，极大简化了操作流程。
快速测量与分选：支持高速采样，可实现快速重复测试，并内置比较器功能，可设置电阻或电阻率的合格上下限，自动判断产品合格（PASS）或不合格（FAIL），适用于生产线上的快速分选。
智能化与通讯接口：配备大尺寸液晶屏，提供直观的菜单引导操作。通常集成RS-232C、以太网（LAN）及Handler接口，便于连接计算机进行远程控制、数据采集和集成到自动化测试系统中。
（二） 电极箱/测试夹具的关键作用
专用电极箱是实现标准化测量的关键部件，其核心是三电极系统。它确保：
电极尺寸标准化：主电极、保护环电极的直径及间距严格符合相关规范，确保了有效面积A与电极间距g的确定性。
压力可重复与均匀：提供稳定且可重复的电极压力，确保样品与电极间接触电阻的一致性和稳定性，这对橡胶类软质材料的测试尤为重要。
屏蔽与防护：良好的屏蔽设计能有效隔离外部电磁干扰，确保在测量高阻值（如防静电材料）时读数的稳定。
安全连接：通过专用电缆与测试主机可靠连接，将高压施加电极、电流测量电极和保护/接地电极正确接入主机对应端口。
在使用时，主机的电压输出端（Output）连接至电极箱的“体积电阻（Rv）”高压端，电流采样端（Input）连接至样品的测量电极，接地端（GND）则连接至电极箱的接地屏蔽端，以构成完整且抗干扰的测量回路。
三、 详细操作流程与设置要点
步骤一：测试前准备
样品制备：将导电/防静电橡胶材料裁切成规则形状（通常为圆形或方形片状），确保表面清洁、平整、无瑕疵。使用厚度计多点测量样品厚度t，取平均值。
仪器与电极连接：将测试主机电源关闭，连接专用电极箱线缆至主机对应接口（Output、Input、GND）。接通主机电源并预热。
电极箱准备：清洁电极表面，将制备好的样品平整放置于下电极上，操作电极箱使上电极平稳、均匀地压紧样品。
步骤二：主机参数设置
选择测量模式：在主机界面上选择“体积电阻率（Rv）”或相应模式。
输入样品参数：进入设定菜单，手动输入或调用预设的样品厚度（t） 和电极有效面积（A） 参数。有效面积A通常由电极设计决定（例如对于圆柱形电极，A = π × (电极直径/2)²），可直接输入或从预设列表中选择。
设置测试电压：根据材料预期电阻范围和相关标准要求，设定合适的直流测试电压（如50V, 100V, 500V等）。对于导电性较好的材料，可使用较低电压；对于高阻值材料，可能需要较高电压以获得稳定信号。
设置测试速度与比较器：根据需求选择快速或慢速测量模式。若用于分选，开启比较器功能，并设置体积电阻或电阻率的合格上限与下限值。可设置合格（PASS）或不合格（FAIL）时的提示音。
步骤三：执行测量与获取结果
启动测试：确认参数无误后，按下主机面板的“启动”或“触发”键。主机将自动输出设定电压，进行测量。
结果读取：测量完成后，屏幕将直接显示测得的体积电阻值 ( R_v ) 和计算得出的体积电阻率 ( \rho_v )。
分选判断：如果启用了比较器，仪器会同时给出“PASS”或“FAIL”的判定结果及声光提示。
数据保存：仪器支持将当前完整的测试参数设置（电压、速度、上下限、样品尺寸等）保存为文件，便于日后调用，确保相同测试条件的一致性。
步骤四：高级功能应用
表面电阻率测量：同一套系统配合电极箱的另一种接线方式（通常将高压接至表面电阻Rs端），可以测量材料的表面电阻率，全面评估材料的静电消散路径性能。
自动化集成：通过Handler接口，仪器可接收外部触发（TRG）信号开始测试，并在完成后输出合格（GD）/不合格（NG）的继电器信号，轻松接入自动化生产线。
计算机远程控制与数据管理：通过RS-232或LAN接口，利用兼容SCPI等标准指令集的软件，可实现远程参数设置、自动连续测试、数据记录和导出分析，构建智能化测试平台。
四、 操作注意事项与维护要点
为确保测量数据的准确可靠并延长设备使用寿命，需注意以下事项：
环境要求：在温湿度相对稳定（如23±5°C，湿度<80%RH）的无凝结、无强电磁干扰、无振动的环境中操作。
样品状态：测试前确保样品清洁干燥，与电极接触良好。对于橡胶材料，需注意电极压力应适中、均匀，避免因压力过大导致样品形变影响厚度，或压力过小导致接触不良。
安全规范：连接或拆卸测试线、样品前，确保主机处于待机状态且输出电压已关闭。测试高电压时，勿触碰任何裸露的导体部分。遵循先接线、后通电；先断电、后拆线的操作顺序。
仪器校准与检查：定期使用标准电阻进行仪器精度验证。测试前，可在开路状态下进行“清零”操作，以消除系统固有偏移。检查测试线是否完好，绝缘层无破损。
日常维护：保持仪器与电极清洁干燥，避免撞击或跌落。长时间不用应断开电源，并存放于适宜环境中。
五、 应用价值总结
导电橡胶体积电阻率测试仪不仅是验证材料是否符合相关标准规范的工具，更深层次的价值体现在：
材料研发与配方优化：精确测量不同配方、填料、工艺条件下橡胶材料的体积电阻率，为开发特定导电/电阻性能的新材料提供关键数据支撑。
产品质量一致性控制：对生产批次进行快速测试与分选，确保出厂产品的静电防护性能稳定可靠，满足电子产品、无尘车间、易燃易爆环境等对材料的严格要求。
来料检验与供应商评估：为采购的导电/防静电橡胶原材料提供客观的性能评价依据。
科学研究与失效分析：研究材料老化、环境温湿度变化、机械应力作用等因素对电阻性能的影响规律，分析产品失效原因。
综上所述，一套设计优良、操作便捷的导电橡胶体积电阻率测试系统，通过将精密的电子测量技术与标准化的机械电极相结合，实现了对材料本征导电特性的科学、高效评估。它不仅是实验室和质检部门的重要设备，更是连接材料研发与产业化应用，保障终端产品可靠性与安全性的关键技术环节。掌握其原理、规范操作并善用其功能，对于从事相关领域工作的技术人员至关重要。
应用领域：
体积表面电阻率测定仪是评估材料电性能的关键设备，主要应用在以下领域：绝缘材料评估：测量塑料、橡胶、陶瓷、绝缘油等的体积和表面电阻率，评估其绝缘性能和耐用性，确保材料在电气设备中的安全使用。电子行业与防静电控制：用于PCB基材、封装材料、防静电产品（如鞋、地板）的质量控制，检测静电泄漏时间，保障电子元器件安全。科研与新材料开发：研究纳米材料、复合材料等的电性能，分析微观结构与电导率关系，支持新材料研发。电力与石油化工：测试变压器油、电缆油等绝缘油的体积电阻率，保障电力设备安全运行。质量控制与生产检测：对绝缘材料进行生产检测，符合GB/T1410等标准，确保产品一致性。
