一、设备概述

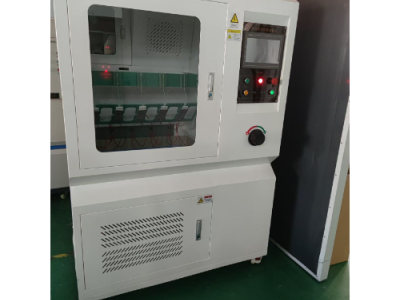

触摸屏五工位漏电起痕试验机采用模块化设计，配备高清触摸屏控制界面，可同时进行五个独立工位的试验。设备通过液体污染物与斜面试样的组合，模拟电气绝缘材料在工频（48Hz-62Hz）电压下的耐电痕化特性，适用于评估材料在严酷环境条件下的耐久性。设备操作直观，参数调节灵活，支持交直流电压模式，并具备多重安全保护机制，确保试验过程稳定可靠。
技术参数与功能特性
电压范围：1000V至6000V交直流连续可调，电压精度为1%。
电流保护：试验回路中短路电流达到或超过1A且持续2秒时，系统自动切断电压并触发报警。
电极配置：标准不锈钢电极对，厚度0.5mm，电极间距50±0.5mm。
滴液系统：蠕动泵控制污染液流速，支持0.075mL/min、0.15mL/min、0.30mL/min、0.60mL/min、0.90mL/min多档调节。
试验时间：0至9999分钟可设置。
滤纸规格：厚度0.15-0.17mm，符合标准尺寸要求。
电源要求：AC 220V/50Hz/25A。
二、控制系统说明
设备核心为触摸屏交互界面，用户可通过以下功能模块完成试验配置与监控：
主操作界面
总电源启动：激活设备试验电源。
蠕动泵电源：控制滴液系统的供电。
直流试验：进入直流电压试验模式。
交流试验：进入交流电压试验模式。
用户登录：进入账户管理界面。
用户管理：设置操作权限与试验记录。
试验控制面板
开始试验：启动选定工位的测试流程。
结束试验：手动终止当前试验。
高压原点：显示高压系统初始化状态。
报警画面：查看实时报警信息与历史记录。
泵运行：启动蠕动泵滴液功能。
时间清零：重置试验计时器。
参数设置：调整电压、流速、时间等关键参数。
当前流量/电压：实时显示试验中的滴液速率与电压值。
手动排液：预先排空滴液管路空气，确保液体稳定输送。
工位短路模拟：支持A/B/C/D/E五个工位的独立短路测试功能。
报警电流：设置触发保护的电流阈值。
实时电流：监控试验回路的动态电流数据。
参数设置界面
污染物流速：调节蠕动泵的滴液速度。
报警延时：设置电流超限后的响应延迟时间。
试验时间：定义单次测试的总时长。
报警处理界面
报警复位：消除系统报警状态并恢复运行。
返回：退回上一级操作菜单。
三、操作流程详解
（一）安装与调试
设备安置：开箱后移除防震材料，将试验箱水平放置在稳固台面。
样品制备：按标准尺寸制作试样，将其固定于上下电极之间。
滤纸安装：每个电极需配置8张标准滤纸，确保贴合均匀。
溶液配置：使用蒸馏水或去离子水配制0.1%氯化铵溶液，注入储液箱。建议现配现用，保存时间不宜超过四周。
滴液校准：调整滴液管角度，使液滴能准确落在滤纸中心区域。
（二）试验执行步骤
电源连接：将设备接入AC220V电源。
管路排气：点击“手动排液”运行2分钟，排除管路气泡，观察液滴在试样表面流动的稳定性后关闭。
参数设定：根据试验要求选择电压档位，设置滴液流速、报警延时及总试验时间。
电压调节：关闭试验箱门，按下对应电压按钮，旋转调压器旋钮至目标电压值。
启动试验：依次点击“泵运行”与“试验开始”。试验中若电流持续超过60mA达2秒，系统将自动断电并标识不合格；若试样出现明火，需立即按下急停按钮或切断电源。
废气排放：试验结束后启动排风扇，清除箱内残留气体。
关闭设备：断开总电源开关。
四、维护与注意事项
接地安全：设备必须可靠接地，避免漏电风险。
断电操作：安装或更换样品时，务必断开电极电源。
清洁保养：长期停用前需清空储液箱，用蒸馏水冲洗箱体及蠕动泵管道，防止溶液腐蚀部件。
定期校准：建议每季度检查电压精度与滴液速率，确保数据可靠性。
环境要求：设备应放置于通风干燥处，避免灰尘或化学品污染。
五、故障排查指南
表格
现象 可能原因 处理建议
触摸屏无响应 电源未接通/屏幕保护 检查供电线路，重启设备
滴液不稳定 管路堵塞/溶液不足 清洗管路，补充溶液
电压无法调节 调压器故障/按钮失灵 联系技术支持检修
报警频繁触发 电流阈值设置过低/样品潮湿 调整报警参数，烘干样品
六、扩展应用与优化建议
多工位并行测试：合理分配不同参数组合至五个工位，可同步对比材料性能差异。
数据记录分析：结合外部数据采集系统，长期跟踪试验结果，辅助材料研发与质量控制。
升级兼容性：未来可通过软件更新扩展试验标准库，适配国际最新规范。
本设备作为电气绝缘材料检测的重要工具，通过标准化的操作流程与智能化控制，帮助用户获得精准、可重复的试验数据。使用过程中请严格遵守安全规范，定期维护保养，以延长设备寿命并保障试验有效性。如需进一步技术咨询或服务支持，可通过设备预留渠道联系专业团队。
应用领域：
漏电起痕测试仪是评估绝缘材料在潮湿、污染环境下耐电痕化性能的关键设备，能有效预防因绝缘失效引发的漏电或火灾事故。它在多个行业都有广泛应用：
电工电子产品：测试开关、插座、连接器、PCB基材等使用的绝缘材料（如塑料、陶瓷），确保产品安全。
家用电器：评估洗衣机、冰箱、空调等内部绝缘部件的耐电痕化性能。
照明设备：检测灯具外壳、灯座、镇流器等材料的绝缘安全性。
汽车电子：用于高压连接器、电池包组件、传感器等关键部件的绝缘测试，保障电气系统安全。
材料研发与质量控制：支持新材料开发、配方改进及来料检验，确保材料符合标准。
