北京北广精仪仪器有限公司，始终秉持"精细其表，卓越于内"的制造理念，长期致力于为科研机构、大专院校、企业及质检机构提供优质的检测仪器与专业服务。公司产品融合前沿设计理念与先进制造技术，广泛应用于电工电子、汽车、航空航天、新材料等多个领域。本手册旨在详细介绍由我司自主研发生产的GB/T4207-2003漏电起痕指数CTI检测仪（BLD-600V），该设备是评定固体绝缘材料在潮湿条件下耐电痕化性能的关键设备。

本手册将系统阐述设备的技术原理、标准符合性、核心性能参数、配置构成、操作流程及服务承诺，为用户提供全面、权威的技术参考。

一、产品概述与标准符合性

1.1 产品定义与核心用途

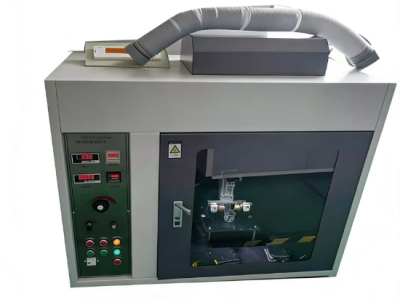

GB/T4207-2003漏电起痕指数CTI检测仪，是一款依据国际及国家标准设计，用于测定固体绝缘材料在电场和含电解质杂质的水分共同作用下，其表面形成导电通道（电痕化）趋势的专用检测仪器。其核心用途是确定材料的两个关键性能指标：

相比漏电起痕指数（CTI）：表征材料在特定测试条件下抵抗漏电起痕形成的能力。
耐漏电起痕指数（PTI）：表征材料在规定试验条件下短时承受漏电起痕作用的能力。

CTI和PTI是评估绝缘材料在潮湿环境下电气安全性能的重要参数，对于确保电工电子产品、家用电器及其材料的可靠性至关重要。

1.2 遵循的标准体系

本装置严格遵循并满足以下国内外权威标准的技术要求，确保了测试数据的准确性、可重复性和全球可比性：

GB/T 4207-2003《固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》：本标准等同采用IEC 60112:2003，是指导本设备设计与操作的根本性国家标准，是产品合规性的基石。
国际电工委员会（IEC）标准：为产品出口与国际合作提供依据，确保测试结果在全球范围内得到认可。
美国保险商实验室（UL）标准：是电子产品安全认证中对聚合材料评估的重要依据，尤其适用于出口至北美市场的产品。
美国材料与试验协会（ASTM）标准：提供额外的测试方法和质量控制标准。
德国工业标准（DIN）：在欧洲市场具有广泛认可度，确保产品符合欧盟的电气安全要求。

标准核心要求贯彻说明：本设备的所有技术参数，如电极几何形状与作用力、施加电压范围与稳定性、液滴大小与滴落间隔、判断回路灵敏度等，均严格按照上述标准，特别是GB/T4207-2003与IEC 60112:2003的规定进行设计与实现。例如，电极尺寸和形状的精确控制确保了每次测试的电弧引燃条件相同，提高了测试的重复性。

二、核心技术参数详解与技术优势

2.1 关键机械与电极系统

电极系统是模拟漏电起痕发生与发展的核心单元，其精度直接影响试验结果的准确性。

电极尺寸：采用5.0mm ±0.1mm × 2.0mm ±0.1mm矩形截面，一端加工为30°斜面。这种设计完全符合IEC 60112:2003规范，高精度机械加工确保电极边缘锐度一致，保证每次测试的电弧引燃条件相同。
电极材料：采用铜+铂金复合电极，铂金长度≥12mm，纯度≥99.0%。铂金端作为与试样接触的工作部分，化学性质稳定，耐腐蚀、抗氧化的性能卓越，可确保在电解液污染和电弧放电的严苛环境下长期保持形貌稳定，避免电极本身的损耗对测试结果造成干扰，显著提高设备使用寿命。
电极间距：4.0mm ±0.1mm，通过精密调节机构实现。间距的微小变化会显著影响场强，本设备确保其严格恒定，从而保证测试结果的准确性。
电极对试样作用力：1.00N ±0.05N，采用精密砝码或恒力弹簧施加。这种设计确保电极与试样表面接触紧密且压力均匀，消除接触电阻的随机性影响，提高测试的可靠性。
试样尺寸：平面试样≥15mm × 15mm，厚度≥3mm，这是标准要求的最小尺寸，可满足绝大多数材料测试需求。针对特殊形状试样（如管材、异形件），可提供定制夹具方案，确保测试的灵活性和适应性。

2.2 核心电气性能参数

电气系统负责提供可调、稳定的高电压并精确监控故障。

施加电压范围：0 ~ 600V AC (48 ~ 60Hz) 连续可调。这种设计全面覆盖标准要求的测试电压范围（通常CTI测试在100V至600V间选择多个电压点进行），用于测定材料的相比漏电起痕指数（CTI）。
电压稳定性：当短路电流达到1.0A ±0.1A时，输出电压下降不超过其额定值的10%。这反映了电源（含调压器和变压器）的高动态负载能力和内阻极小特性，保证即使在试验过程中出现极大电流（如接近击穿时），施加在试样两端的电压依然保持稳定，符合标准对电源特性的严苛要求。
故障判断回路：当回路短路电流大于0.5A，且该状态持续维持2秒钟时，继电器动作，自动切断高压输出，声光报警并指示试样“不合格”。这是判定试样发生“电痕破坏”或“持续燃弧”的核心判据。智能计时与控制确保了判断的唯一性和准确性，防止瞬时干扰导致误判，有效保护试样和设备。
工作电源：AC 220V (±10%)，50Hz，功率约10A。适用于国内标准实验室电源环境，确保设备的广泛适用性。

2.3 液体污染滴落系统

电解液的滴落控制是模拟污染环节的关键，其一致性决定试验的重现性。

滴液间隔时间：30秒 ±5秒，由高精度计时器与控制器协同实现。这种设计确保每滴污染液滴落的时间间隔高度一致，提高测试的重复性。
液滴大小：采用电磁阀精确控制。以标准氯化铵溶液为例：20滴体积为(20+30) mm³；质量要求：50滴为0.997~1.147g，20滴为0.380-0.480g。通过精密校准的电磁阀开闭时间和溶液管路系统，确保每一滴污染液的质量/体积高度一致。这是获得可重复的CTI/PTI值的决定性因素之一。本设备出厂前均经过严格滴定校准。
滴液高度：滴液针头末端至试样表面距离：30 ~ 40mm。可调支架设计，便于用户根据标准要求或样品情况微调，确保液滴下落轨迹稳定。
针头规格：外径：0.9 ~ 1.1mm。标准规格，确保液滴形成稳定。
滴液装置调整：试验前需按规程调整滴液装置，确保液滴恰好落在两电极中间。设备设计人性化，调整简便直观。

2.4 结构与环境参数

试验箱内容积：标准配置0.5立方米。提供足够的空间进行测试和观察，并保证空气流通。同时可根据用户需求，提供0.75立方米或1.0立方米的大容积箱体选配，尤其适用于尺寸较大或需特殊环境（如需接入温湿度控制）的试样。
设备外部尺寸：宽1170mm × 深630mm × 高1330mm。紧凑型设计，节省实验室空间。
箱体材料：优质宝钢A3钢板，表面喷涂处理（可选配全不锈钢箱体）。标准喷涂箱体美观耐用；不锈钢箱体更适合长期接触腐蚀性气体或对清洁度要求极高的环境（如高端实验室、洁净车间）。
排气孔：直径Ø100mm。用于连接外部排风管道，及时排出试验过程中产生的少量有害气体。
控制方式：集成触摸屏控制，支持本地操作。直观便捷，详细操作见下文触摸屏说明。

三、设备主要配置清单

为确保设备的可靠性与高性能，我司严格选用国内外知名品牌的核心元器件。标准配置清单如下：

试验箱体：提供坚固的测试环境，确保设备在长期使用中的稳定性。
高压变压器：提供稳定的高压输出，确保测试的准确性。
调压器：精确调节电压，满足不同测试需求。
控制继电器及底座：确保控制系统的可靠性和安全性。
漏电保护器：提供额外的安全保护，防止电气事故。
操作按钮：设计人性化，操作简便。
高精度计时器：提供精确的时间控制，确保测试的准确性。
短路电流智能表：实时监测短路电流，确保测试的安全性。
温度控制器：提供精确的温度控制，满足特殊测试需求。
内部连接导线：确保电气连接的可靠性和安全性。
液滴计数器：精确计数液滴，确保测试的准确性。
无线控制器：提供额外的操作便利性，满足远程监控需求。
精密滴液电磁阀：确保液滴的精确控制，提高测试的重复性。

备注：以上为标准配置，我司可根据用户的特殊研究需求，提供定制化的升级方案，如更高精度的流量控制系统、多工位并行测试系统、全自动试样架与结果识别系统等。

四、触摸屏智能控制系统说明

本设备搭载自主研发的智能化触摸屏控制系统，界面友好，操作逻辑清晰，极大地简化了试验流程并增强了过程监控能力。

4.1 主界面与主要功能入口

总电源启动：接通设备主电源。
蠕动泵电源：控制污染液输送蠕动泵的电源。
直流试验（DC）：进入直流电压测试模式界面（用于特殊研究）。
交流试验（AC）：进入常规交流电压测试模式界面。
用户登录：进入多级用户权限管理登录界面，支持“操作员”、“管理员”等不同角色。
用户管理：管理员可在此界面进行用户增删、密码修改及权限设置。

4.2 试验控制界面核心按键

开始试验：点击后，设备按照设定参数自动执行试验流程。
结束试验：手动终止正在进行的试验。
高压原点：指示灯，显示高压是否处于待机起始状态。
报警画面：点击查看当前或历史的报警信息详情。
泵运行：手动启停蠕动泵，用于预排液或清洗管路。
时间清零：将计时器归零。
参数设置：进入关键试验参数设置界面，包括：当前流量/当前电压/实时电流：实时显示关键的试验过程数据，便于监控。手动排液：启动蠕动泵，排空管路中的空气，确保第一滴液即为有效液滴。A/B/C/D/E电极短路模拟：用于设备自检与电极通道功能测试。报警复位：在排除报警原因后，点击此按钮复位系统报警状态，恢复正常。返回：返回上一级菜单。

五、服务承诺与公司简介

5.1 质量与服务承诺

质量保证：我司保证产品出厂开箱合格，用户自购买之日起一周内（以发票日期为准），如发现严重质量问题，经我司技术部门或授权经销商确认后，将提供免费更换服务。
保修政策：产品自出厂之日起，实行一年免费保修（消耗品及因操作不当、不可抗力导致的损坏除外）。保修期满后，提供终身有偿维修服务，且持有本保修卡的用户可享受维修费用优惠。
响应机制：当产品出现故障时，请用户详细记录故障现象及相关参数，并第一时间通过电话或传真通知我司服务部门。我们承诺在24小时内给予明确答复，并协商制定后续服务方案（远程指导、寄送备件或现场服务）。

5.2 北广精仪公司简介

北广精仪是一家专注于检测仪器与自动化设备研发、生产与销售的国家高新技术企业。我们始终将“精细其表，卓越于内”作为贯穿设计、制造与服务全流程的核心原则。

技术理念：坚持“技术引导，创新驱动”，积极储备开发人才，引进吸收国际先进技术，结合自主创新，打造性能精良、稳定可靠的检测仪器。
经营理念：产品与应用：公司产品线丰富，包括但不限于各类材料试验机、热变形维卡仪、电阻率测试仪、介电常数测试仪、耐压击穿试验机、熔融指数仪、无转子硫化仪、冲击试验机、泡沫测试仪及各类专用制样设备等，服务于塑料、橡胶、电线电缆、复合材料、汽车零部件等诸多行业的研发与质量控制。质量承诺：所有产品均严格按照国家标准及行业规范生产制造，并通过严谨的出厂检验，确保每一台交付到客户手中的仪器都质量卓越、性能稳定，真正做到让客户放心、省心！
