依据国家标准GB/T 1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》的严格要求，北京北广精仪仪器有限公司作为国内专业的材料电性能检测设备制造商，成功研发并推出了满足该标准的系列化工频击穿电压强度测试仪。本标准等效采用美国ASTM D149核心方法，是评估硫化橡胶等高分子绝缘材料在工频电压下电气安全性能的关键依据。
北广精仪深刻理解标准对设备精度、安全性与操作规范化的要求，我们所提供的测试解决方案，不仅严格遵循GB/T 1695-20
0
5、GB/T 1408.1-2006等国内外核心标准，更在设备智能化、安全防护及数据管理方面进行了全面升级。本仪器专为橡胶制品生产、电线电缆、汽车配件、高压绝缘材料等行业的质检部门、研发中心及第三方检测机构设计，旨在提供一种高效、精准、安全的击穿电压与耐压性能测试手段，为产品质量控制与新材料研发提供坚实的数据支持。
一、 标准解析与仪器设计依据
1.1 GB/T 1695-2005标准要点解读
要正确选择和使用测试设备，首先需要理解国家标准的规范要求：
试验原理：标准定义了两种核心测试模式——击穿电压强度试验与耐电压试验。前者通过连续或逐级升压至试样击穿，测定其击穿电压并计算击穿强度（E=U/d）；后者则将电压迅速升至规定值并保持，检验试样在规定时间内的绝缘耐受能力。
电压波形与频率：要求试验电源为频率50Hz的正弦波，波形失真率不大于5%。
变压器容量：高压变压器的容量应保证次级额定电流不小于0.1A，以防试样击穿瞬间设备损坏。
升压控制：标准明确要求采用能均匀调节电压并控制升压速度的自动升压装置。升压方式分为连续均匀升压（如0.5 kV/s、1.0 kV/s、2.0 kV/s、3.0 kV/s、5.0 kV/s）和逐级升压。
电极系统：电极材料（如黄铜、铝箔）、尺寸（板状、管状）及施加于试样的压力均需按标准规定，确保测试结果的一致性和可比性。
试验环境与介质：需在标准温度（23±2℃）、湿度（50±5%）下对试样进行状态调节。试验介质可为空气或变压器油（间距2.5mm时击穿电压不小于35kV）。
结果判定：击穿强度取多个试样测试结果的中位数作为报告值，这是与旧版及其他标准的重要区别之一。
1.2 仪器的设计响应
北广精仪的测试仪设计完全响应上述标准核心要求，并进行了系统性整合与优化：
精准高压源：仪器内置符合标准要求的高压变压器与调压系统，提供纯正工频正弦波高压输出，波形失真率远低于5%，变压器容量充足，确保击穿瞬间的稳定性。
智能程控升压：配备高精度步进电机或伺服电机驱动的无触点调压系统，软件内置标准升压速率（0.1-5.0 kV/s）及逐级升压模式，用户可自由选择，完全符合GB/T 1695-2005的第8.1条规定。
标准化电极配件：仪器随机标配符合GB/T 1408.1及GB/T 1695要求的黄铜电极组件，如Ф25mm及Ф75mm的标准电极，并提供稳定的电极压力控制方案，确保电极与试样接触的规范性。
环境适应性设计：设备预留了与恒温恒湿箱、油浴槽联动的接口，方便用户构建符合标准要求的温度、湿度及试验介质环境（空气或变压器油）。
二、 北广精仪硫化橡胶工频击穿测试仪技术详解
2.1 产品架构简述
本系列测试仪采用“计算机智能控制 + 高压发生与测量单元 + 安全防护系统”的一体化结构。仪器以高性能工业计算机为核心，通过自主研发的测控软件实现对试验过程的人机对话式全自动控制，包括参数设置、升压、击穿判断、数据采集、结果计算及报告生成。
2.2 核心功能模块
测试模式完备：集成击穿试验（测击穿电压与强度）、耐压试验（测耐压值与时间）、梯度耐压试验（阶梯式升压保压），全面覆盖GB/T 1695规定的测试方法。
交直流一体化：通过独特的短路杆插拔设计，同一主机无需外接复杂转换装置，即可实现AC（交流）与DC（直流，脉动直流电压）测试模式的快速切换，满足更广泛的研究需求。
智能击穿判定：具备电压下降法（峰降电压）与过电流法（漏电流阈值）双重智能判断机制。用户可根据不同橡胶材料的特性（如导电炭黑填充量的差异），灵活设置“峰降电压”灵敏度（可精确至0.1kV）和漏电流保护阈值（0-150mA可调），确保击穿点判断的准确无误。
全面数据管理：

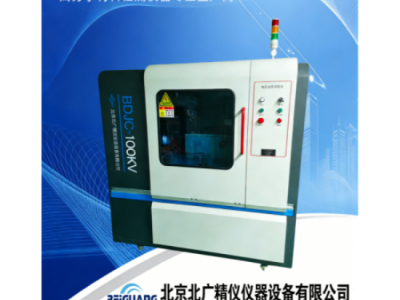

2.3 核心性能参数 (以主流型号BDJC系列为例)
为确保不同用户的需求，设备提供多量程型号。其核心参数严格对标标准与实用性：
输出电压范围：AC 0 ~ 50kV / 100kV / 150kV（可根据需求定制）。
电压测量精度：优于±1%（满量程）。
升压速率范围：0.1 kV/s、0.2 kV/s、0.5 kV/s、1.0 kV/s、2.0 kV/s、3.0 kV/s、5.0 kV/s，支持自定义。
升压控制方式：连续均匀升压、逐级升压（软件设定）、梯度升压。
耐压时间范围：1s ~ 99999s（远超标准要求），可软件自由设定。
试验介质：空气（标配防飞弧装置）、绝缘油（标配方便拆装的油浴槽）。
电源：AC 220V ±10%，50Hz。
控制方式：计算机全自动控制，支持无线/有线远程控制（可选）。
三、 与同类产品相比的核心优势
北广精仪作为深耕检测行业的生产厂家，本系列测试仪在满足国标基础上，实现了多项超越：
顶级核心部件保障：
智能化与人机交互：
卓越的抗干扰能力：采用电压电流双向干扰抑制技术，能有效抵御试样击穿瞬间产生的强烈电磁脉冲对控制系统的干扰，彻底解决部分设备击穿时容易“死机”或通讯端口烧毁的行业痛点。
广泛的适用性与扩展性：
四、 测试操作标准流程参考
基于GB/T 1695-2005及设备说明书，标准化的测试流程如下：
4.1 试验准备阶段
试样制备：按GB/T 9865.1制备厚度均匀（通常1-3mm）、表面清洁无缺陷的硫化橡胶试样，记录每个试样的精确厚度。
状态调节：将试样置于标准温湿度环境（23±2℃，50±5% RH）下，调节不少于24小时。
设备与电极检查：确保主机、计算机、接地线连接可靠。用蘸有无水乙醇的绸布清洁标准电极表面。根据试样形状（板状/管状）选择合适的电极并按要求安装，确保对中且接触压力合适。
4.2 软件参数设置
登录系统：开启设备电源及计算机，运行专用测控软件。
选择试验标准：在软件中选择或自定义“GB/T 1695-2005”相关测试方法。
关键参数设置（以击穿试验为例）：
试样参数录入：准确输入当前试样的编号、名称、厚度。
4.3 试验执行
装样：将状态调节好的试样置于上下电极之间。
安全确认：关闭试验箱安全门。
启动试验：点击软件“开始试验”。仪器将自动执行：平滑升压 → 实时监测 → 击穿判断 → 自动降压归零并触发内置放电装置。
数据记录：软件自动记录并保存击穿电压值。
4.4 结果处理与报告
完成一组（通常≥3个）试样测试后，软件可自动计算该组击穿电压的中位数作为最终报告值，并按公式E（击穿强度）= U（击穿电压中位数）/ d（试样厚度中位数） 计算出最终结果。
在软件的报告模块中，生成包含所有标准要求信息（试样信息、环境条件、电极参数、升压方式、试验结果、试验人、日期等）的检测报告。
五、 全方位的安全防护体系
安全是高压测试设备设计的生命线。我们的设备构建了“主动预防 + 被动隔离 + 多重应急”的三维安全体系：
主动预防（软件防护）：具备软件误操作保护（如门未关禁止升压）、参数上下限保护，试验前有自检报警提示。
被动隔离（硬件防护）：
多重应急保护（电路防护）：
人员操作安全：随设备标配绝缘手套，并强烈建议操作人员佩戴护目镜，遵守高压设备操作规程，测试时保持安全距离。
六、 标准配置、维护与技术支持
6.1 标准配置清单
每台北广精仪硫化橡胶工频击穿电压强度测试仪标准配置包括：
试验主机（含高压发生器、调压系统） 1台
工业控制计算机（预装全套测控软件） 1套
西门子PLC为核心的控制系统 1套
标准电极组件（含Ф25mm电极2只，Ф75mm电极1只，电极支架） 1套
绝缘试验油箱（可用于油中试验） 1只
安全防护与放电系统 1套
USB数据采集系统 1套
内置热敏打印机 1台
无线遥控操作盒（部分型号） 1件
专用接地线、电源线、测试连接线 1套
《产品合格证》、《保修卡》、《使用说明书》、《装箱单》 各1份
6.2 注意事项与日常维护
设备应放置于稳固、干燥、无剧烈震动与强电磁干扰的室内环境。
首次使用或长期未用后再次使用，建议先进行空载升压试验，检查设备是否正常。
定期检查接地线的可靠性。
保持电极和油箱（如使用）的清洁。
试验完成后，应按先关软件、再关主机、最后切断总电源的顺序关机。
6.3 北广精仪服务承诺
作为生产厂家，我们提供从售前咨询到售后全生命周期的服务支持：
专业技术咨询：提供设备选型、标准解读、方法定制等咨询服务。
标准安装调试：设备到达现场后，由专业工程师上门安装、调试，并进行手把手操作培训，确保用户完全掌握。
完善售后服务：整机享有一年免费保修服务，终身提供维护与技术支持。我们提供及时的备件供应，并可通过远程诊断快速解决问题。
软件持续升级：免费提供软件的功能性升级服务。
结语
北广精仪GB/T1695-2005硫化橡胶工频击穿电压强度测试仪，不仅仅是一台符合国家标准的检测设备，更是融合了先进制造工艺、智能化控制与全方位安全理念的现代化测试解决方案。我们深信，通过选择我们的专业设备，您不仅能高效、准确地完成硫化橡胶及其他绝缘材料的合规性检测，更能全面提升实验室的自动化水平和管理效率，保障产品质量，降低安全风险，从而在激烈的市场竞争中获得技术优势。
应用领域：
应用领域包括：
主要应用领域
电力行业：用于变压器、电缆、开关等电力设备绝缘材料的型式试验和例行试验，确保设备在高压环境下的长期安全稳定运行。
电子与电气制造：在电子元器件（如电容器、电阻器）生产过程中，检测封装材料、电路板基材的绝缘性能，保障产品可靠性和安全性。
材料科学研究：评估新型绝缘材料（如复合材料、纳米改性材料）的电气性能，为材料配方优化和性能提升提供数据支持。
新能源与高端装备：在新能源汽车、航空航天等领域，测试高压线缆、电池绝缘部件等特殊材料的耐压性能，满足严苛环境下的安全要求。
