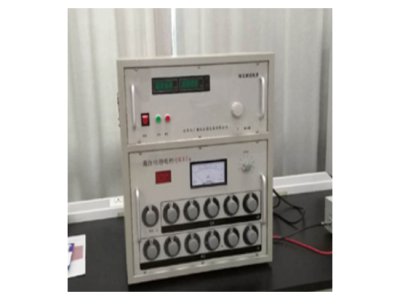

高压电桥工频介电常数测试仪BQS-37A是一款由北京北广精仪仪器有限公司研发生产的高精度、智能化电气绝缘性能测试仪器。该仪器严格遵循相关电力行业标准设计，采用经典的西林电桥原理并结合现代数字变频技术，主要用于测量高压电力设备、绝缘材料、电容器、套管、互感器、变压器以及各类薄膜材料的介质损耗因数（tanδ） 和电容量（Cx）。它集成了精密电桥、可调频高压电源、升压变压器及高稳定度标准电容器于一体化机身内，操作简便，是电力系统预防性试验、设备状态检修、科研机构材料研究及高等院校教学实验中不可或缺的关键设备。
BQS-37A以其创新的变频抗干扰技术为核心特点，能够有效规避现场强工频电场干扰，确保在复杂电磁环境下仍能获得精确可靠的测量数据，尤其适用于发电厂、变电站等需要进行现场带电测试或全部停电后使用发电机供电的检测场合。
二、 仪器核心特点与优势
抗干扰能力强： 采用先进的变频法和数字陷波技术，可根据现场干扰情况自动或手动选择多个测试频率点（如45Hz/55Hz、47.5Hz/52.5Hz、50Hz、55Hz/65Hz、57.5Hz/62.5Hz、60Hz等），有效避开工频干扰，实现强电场下的准确测量。
操作便捷智能：
功能全面，一机多用：
数据管理与输出：
多重安全保护：
三、 核心工作原理简述
在交流电压作用下，电介质内部的能量损耗称为介质损耗。介质损耗角正切值（tanδ）是衡量绝缘材料性能优劣的关键参数。BQS-37A基于经典的比较测量法（电桥法）工作原理。
仪器内部包含一个标准回路和一个被试回路。标准回路由内置的、稳定性极高的标准电容器和精密测量电路构成；被试回路由被测试品和相应测量电路构成。
当对测试品施加一个变频高压时，仪器通过高精度A/D转换器和数字信号处理器（DSP），实时、同步地采集流经标准回路和被试回路的电流信号，并对两者的幅值和相位差进行数字化矢量运算。通过复杂的算法处理，仪器可以直接计算出被测品的介质损耗因数tanδ和电容量Cx，并通过屏幕直观显示。其内部采用的抗干扰算法，保证了即使在外界电场干扰下，测量结果依然准确。
四、 主要技术参数详细说明
1. 工作条件与环境要求
环境温度： -15℃ 至 40℃
相对湿度： < 80%
电源输入： AC 220V ±10%，50Hz（允许使用符合规格的发电机供电）。仪器具备输入保护，最高耐受电压为AC 264V，超过此值可能造成永久性损坏。
2. 高压输出系统
输出电压范围： 0.5 kV 至 10 kV，连续可调，步进0.1kV。
输出精度： ≤ ±2%
最大输出电流： 200 mA
输出容量： 2000 VA
该高压源由内部逆变器产生，经变压器升压，稳定度高，纹波小。
3. 自激电源输出（用于CVT自激法测试）
输出电压： AC 0V 至 50V
输出电流： 最大15A
输出频率： 支持50Hz、60Hz单频及多组自动双变频模式（45Hz/55Hz, 47.5Hz/52.5Hz等）。
4. 测量性能指标
分辨率：
测量精度：
测量范围：
5. 物理规格
主机外形尺寸： 350mm (长) × 270mm (宽) × 270mm (高)
附件箱外形尺寸： 350mm (长) × 270mm (宽) × 160mm (高)
主机重量： 约22.75 kg
附件箱重量： 约5.25 kg
6. 数据存储与外设
内部存储器： 可保存200组测试数据，按时间顺序排列。
外部接口： 标准USB接口，用于数据导出。
打印输出： 内置55mm宽幅热敏打印机。
五、 仪器面板与控制功能详解
仪器前面板布局清晰，主要功能接口与控制单元包括：
紧急停机按钮及高压指示灯： 测试中遇紧急情况，按下此按钮可立即切断内部高压输出。按钮内置指示灯在高压输出时点亮。
复位按钮： 用于仪器系统复位。
USB接口： 连接U盘导出数据。注意：传输中严禁拔出，需等待屏幕提示。
总电源开关： 控制仪器总电源。
AC220V电源输入插座： 连接市电或发电机，内置保险管保护。
试品低压输入Cx插座（黑色信号线接口）： 正接法时连接被试品的低压端。中心芯线接信号端，屏蔽层根据情况接被试品屏蔽端或悬空。
触摸显示屏： 主要人机交互界面，用于参数设置、测试控制和结果浏览。
接地接线柱： 必须通过专用接地线可靠连接到现场接地网，仪器内部有接地检测，不接地无法升压。
ES自激输出端子： 专用于自激法测试CVT，连接CVT的二次绕组（da端）。
打印机： 用于打印测试报告。使用专用热敏打印纸。
高压输出HV插座（红色高压线接口）： 提供测试高压。正接法时，芯线和屏蔽层均可加压；反接法时，只能用芯线加压。
六、 软件操作与测试流程
开机与主菜单： 接通电源并开机后，进入主菜单界面，可选择“一般测试”、“CVT测试”、“数据管理”、“参数设置”等功能。
一般测试流程（以常规设备为例）：
CVT测试流程：
数据管理： 在主菜单进入“数据管理”，可查询历史测试数据（按时间倒序排列），并对数据进行查看、删除或打印操作。数据可通过U盘导出。
时间设置： 在“参数设置”中可校准仪器内部时钟，确保数据记录时间准确。
七、 典型设备参考接线方法摘要
为确保安全和测量精度，必须严格遵循接线规范：
正接法（常规接线）： 适用于被试品两极对地绝缘的情况（如电容器、未安装的设备）。HV高压线接试品高压端，Cx测试线接试品低压端，屏蔽层视情况连接。
反接法（常规接线）： 适用于被试品低压端接地的情况（如运行中的套管）。此时，试品高压端实际上接地，HV高压线的芯线接至试品的低压端（已成为高压点），Cx端悬空。
CVT自激法接线： 使用ES自激线连接CVT的二次绕组（da），为CVT自身提供测量高压。具体连接方式见说明书附图。
电压互感器（PT）、电流互感器（CT）、变压器、套管等设备均有特定的正接或反接接线图，测试前需根据设备状态和试验规程选择正确方法。
重要提示： CVT测试时，高压引线应悬空，不得触碰地面。所有测试应使用仪器原厂配套的专用测试线，以确保测量精度。
八、 安全注意事项与维护
安全首要：
操作前准备：
仪器使用与维护：
发电机供电： 如使用发电机，必须将发电机的输出零线接地，否则仪器可能报接地错误。
九、 标准配置清单
每台BQS-37A高压电桥工频介电常数测试仪标准配置通常包括：
仪器主机 1台
附件箱 1个
红色高压测试线 1根
黑色低压测试线 1根
CVT自激电源线 1根
AC 220V电源线 1根
专用接地线 1根
使用说明书 1份
产品合格证及保修卡 1份
备用保险管、热敏打印纸 1套
（注：具体配置可能因批次不同略有调整，请以实物为准。）
十、 生产厂商与服务体系
本仪器由北京北广精仪仪器设备有限公司设计制造。公司秉承“精细其表，精湛于内”的原则，专注于检测仪器与自动化设备的研发生产，为科研、电力、质检及教育领域提供可靠的产品和服务。
售后服务承诺：
质量保证： 所供产品均为原厂包装，符合国家相关标准。
技术支持： 提供操作培训及长期技术咨询。
保修服务： 产品享受自验收合格之日起的质保期。质保期内出现质量问题，提供免费维修或更换。
响应时效： 接到用户反馈后，提供24小时内的技术响应支持，力求快速解决问题。
终身服务： 质保期外，提供持续的付费维修和备件供应服务，确保设备长期稳定运行。
通过以上详细介绍可以看出，BQS-37A高压电桥工频介电常数测试仪是一款技术先进、功能完善、安全可靠的高端电气测试仪器，其优异的抗干扰性能、便捷的操作体验和全面的测试能力，使其成为高压电气设备绝缘状态诊断和绝缘材料性能研究的理想选择。
应用领域：
介电常数和介质损耗测试仪是材料电性能分析的利器，它在电力、材料、化工这些领域应用特别广泛。
电力行业：用于电缆、电容器、变压器等电力设备绝缘材料的例行试验和型式试验，确保设备安全稳定运行。
材料科学研究：研究电瓷、复合材料等新材料的介电性能，为新材料研发提供实验依据。
化工与塑料工业：检测橡胶、塑料等绝缘材料的介电性能，符合GB/T 1409等国家标准。
电子与通信工程：评估电子元器件和通信材料的信号传输性能。
其他领域：在汽车制造、环境监测（如土壤含水量测量）和生物医学研究中也有应用。
