由北京北广精仪仪器设备有限公司（以下简称“北广精仪”）自主研发生产的GDAT-S系列全自动介电常数与介质损耗测试系统，是根据国家标准GB/T 1693-2007《硫化橡胶 工频介电常数和介质损耗角正切值的测定方法》及相关国际标准（如IEC 602
5
0、ASTM D150）之技术要求，专为精确测定聚乙烯（PE）、硫化橡胶及各类绝缘材料的介电常数（ε）和介质损耗角正切值（tanδ 或 D）而设计的高精度、智能化测试仪器。本系统集成了先进的高频阻抗分析技术、精密平板电容器测试装置与智能运算单元，实现了对材料介电性能从低频到高频的全自动、高精度测量，广泛应用于电力设备、电子元器件、航空航天材料、高分子复合材料及科研教学等领域的质量检测与研发分析。
一、 产品概述与技术原理

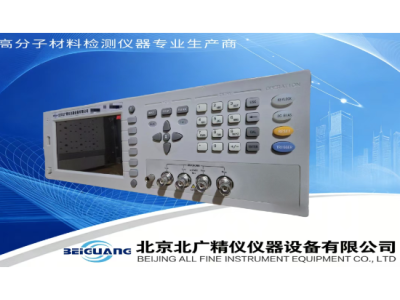

1.1 产品简介GDAT-S系列聚乙烯介电常数介损测定仪，是一种基于“高频阻抗分析仪+精密平板电容器测试装置”的全自动测试系统。其核心原理是通过测量试样插入平板电容器前后，电容值（Cp）与损耗值（D）的变化，由仪器内置的高性能处理器直接运算并显示出介电常数（ε）和介质损耗角正切（tanδ），全程无需人工干预和计算，极大地提高了测试效率和结果的可靠性。
1.2 核心特点
全自动测试： 上下位机同步检测，一键操作，直接读取介电常数（ε）和损耗（D）最终结果。
高精度与宽范围： 基本精度高达0.05%，介电常数测量范围可达1~10，损耗因子（D）测量范围0.00001~9.99999。
宽频测试能力： 工作频率范围覆盖20Hz至2MHz/5MHz（选配），满足材料在不同频率下的介电频谱分析需求。
符合多国标准： 严格遵循GB/T 1693-20
0
7、GB/T 1409-20
0
6、IEC 60250及ASTM D150等国内外权威标准。智能与便捷： 4.3寸TFT中英文液晶显示，操作界面友好；提供丰富的接口（USB, LAN, RS232C, GPIB, HANDLER等），便于数据存储、远程控制和接入自动化生产线。
二、 主要技术参数与性能指标
2.1 测量系统性能
测试参数： 可直接测量并显示介电常数（ε） 和介质损耗角正切（tanδ/D）。
测量范围：
测量精度（典型值@10kHz）：
测试频率范围： 20Hz ~ 2MHz （标准），可选配扩展至5MHz，分辨率10mHz。
电容测量：
测试速度： 最快可达13ms/次，支持快速（200次/秒）、中速、慢速模式可选，兼顾效率与稳定性。
2.2 阻抗分析仪核心参数GDAT-S作为系统的核心分析单元，具备全面的元器件测试能力：
基本精度： 0.1%
测试功能： Cp-D, Cp-Q, Cs-D, Ls-Q, R-X, Z-θ, DCR等20余种主副参数组合。
显示范围：
测试信号电平：
内部直流偏置源： 电压模式 -5V ~ +5V，电流模式 -100mA ~ +100mA。
输出阻抗： 30Ω, 50Ω, 100Ω, 10Ω/CC（恒流）可选，适配不同测试标准。
比较器功能： 内建10档分选及计数器，适用于质量管控与自动分选。
2.3 精密介电常数测试装置（平板电容器）
试样规格： 适用于直径φ10mm ~ φ56mm，厚度<10mm的片状试样。
测试方法： 支持接触电极法、薄膜电极法和非接触法三种模式，可精确测量软质材料、表面不平整材料及薄膜样品。
机械精度： 微分头分辨率高达10µm，确保电极间距精确可调。
电气性能： 最高使用频率5MHz（选配），最高耐压±42Vp（AC+DC），电缆长度可设置。
2.4 系统配置
试验主机（GDAT-S阻抗分析仪） 一台
精密介电常数测试电极（平板电容器） 一套
数据连接线、电源线 各一条
产品说明书、合格证、保修卡 各一份
三、 产品核心优势与应用价值
3.1 对GB/T 1693-2007等标准的高度符合性本仪器是执行GB/T 1693-2007标准的理想设备。其采用的平板电容器法（三电极系统）与标准规定的测试方法完全一致。仪器自动完成电容和损耗的测量与计算，排除了人为计算误差，确保测试结果可直接用于标准符合性判定，为聚乙烯等绝缘材料的入厂检验、型式试验及产品质量认证提供权威数据支撑。
3.2 提升测试效率与自动化水平
“一键式”操作： 告别繁琐的人工计算和记录，测试结果直接显示，大幅提升单次测试效率。
高速测量： 适用于批量样品的快速筛查与质检。
数据管理： 支持U盘直接存储测量数据，内部可保存20组仪器设定文件，方便调用。
自动化接口： 丰富的远程控制接口（HANDLER, GPIB, LAN等）使其可无缝集成到自动生产线或实验室自动化系统中，实现无人值守测试与智能分选。
3.3 确保数据精准与可靠
高分辨率与精度： 6位数显的Cp和D值，配合0.05%的基本电容精度，保证了ε和D值的测量重复性与准确性。
先进的校准功能： 提供开路、短路、负载全频及点频校正，有效消除测试夹具和引线的分布参数影响，保证在不同频率下的测试精度。
环境适应性设计： 对温度、湿度、电磁干扰等因素进行了优化控制，确保在标准实验室环境下数据的长期稳定。
3.4 广泛的应用领域GDAT-S系列不仅是“聚乙烯介电常数介损测定仪”，其强大的阻抗分析功能使其成为多功能材料电性分析平台：
电力绝缘材料： 聚乙烯（PE）、交联聚乙烯（XLPE）、环氧树脂、绝缘纸、变压器油等介电性能评估。
电子与通信材料： PCB基材（覆铜板）、微波介质陶瓷、半导体封装材料、高频基板（如Rogers材料）的介电常数与损耗特性分析。
高分子与复合材料： PE, PP, PVC, PTFE及各类纳米复合材料的极化机理研究与性能优化。
科研与教育： 高校及科研院所进行电介质物理、材料科学的教学实验与前沿研究。
质量控制与失效分析： 监测材料在老化、温湿度循环等条件下的介电性能演变，进行产品寿命评估与失效分析。
四、 北广精仪公司简介与服务承诺
北广精仪仪器设备有限公司是一家专注于高端检测仪器与自动化设备研发、生产和销售的国家级高新技术企业。公司秉承“精细其表，精湛于内”的质量理念，依托强大的研发实力和严谨的制造工艺，为全球客户提供高性能、高可靠性的测试解决方案。
应用领域：
介电常数及介质损耗测试仪是材料研发和质量控制的核心设备，尤其在绝缘材料领域应用广泛。它通过测量介电常数和介质损耗角正切值，评估材料在电场下的储能和损耗特性，确保材料性能稳定可靠。
一、核心应用领域
电力与能源行业：测试变压器油、电缆绝缘层、高压绝缘子等材料的介电性能，保障电力设备安全运行。
电子与电气制造：评估电容器、集成电路基板、高频电路组件等电子元器件的绝缘材料性能。
材料科学研究：研究聚合物、陶瓷、复合材料的极化行为和微观结构，支持新材料开发。
航空航天与军工：筛选轻质、低介电损耗的复合材料，用于雷达罩、航空绝缘材料等。
化工与石油：检测固体及液体绝缘材料的介质损耗和相对介电常数，确保材料在特定环境下的安全性。
