在电力系统、家用电器、电子设备及诸多工业领域，固体绝缘材料是保障电气安全的基础屏障。然而，在潮湿、污秽等复杂环境应力下，绝缘材料表面可能因电解和碳化而形成导电通路，即产生“漏电起痕”现象，最终导致绝缘失效甚至引发火灾。科学、准确地评估固体绝缘材料抵抗漏电起痕的能力，对于材料选型、产品设计及安全认证具有至关重要的意义。

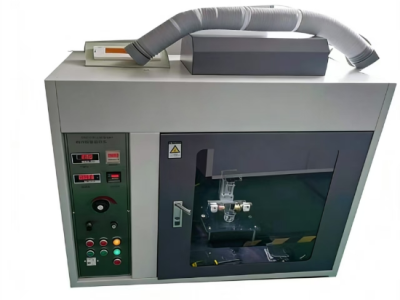

依据国家标准 GB/T 4207-2003《固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法》（等同采用国际标准IEC 60112:2003），对材料进行低压漏电起痕试验，已成为国内外公认的权威评测手段。为满足这一精准、高效的检测需求，我司（北广精仪公司）精心研制了新一代 GB/T4207-2003塑料低压漏电起痕试验仪（型号：BLD-600V）。本仪器严格遵循国标及IEC、UL、ASTM等国际主流标准，集成了高精度电极系统、智能化液滴控制与电气判停回路，致力于为各类固体绝缘材料提供可靠、便捷的耐漏电起痕性能评测解决方案。
第一章：产品概述与标准符合性
1.1 产品定义与核心用途
GB/T4207-2003塑料低压漏电起痕试验仪，是专用于测定固体绝缘材料在潮湿污染条件下，其表面耐受低压交流电（最高600V）作用而不形成永久性导电通路能力的专用检测设备。本仪器主要用于测定两个关键性能指数：
相比漏电起痕指数（CTI）：材料表面能承受50滴电解液而不发生失效的最高电压值。
耐漏电起痕指数（PTI）：材料在规定的测试电压下，承受规定液滴而不发生失效的能力。
核心应用：适用于各类电工电子产品用塑料、树脂胶、层压板材、绝缘薄膜、陶瓷等固体绝缘材料的质量控制、新品研发及安全认证。
1.2 严格遵循的国内外标准
本仪器的设计与制造全面符合并满足以下标准的全部技术要求，确保测试数据的权威性与国际互认性：
中国国家标准：GB/T 4207-2003（核心依据）
国际电工委员会标准：IEC 60112:2003
美国保险商实验室标准：UL 746A
美国材料与试验协会标准：ASTM D 3638-92
德国工业标准：DIN 53480
第二章：仪器核心部件与技术参数详解
本部分将依据标准与仪器设计，详细阐述BLD-600V型试验仪的关键技术规格，这些参数是保证测试结果准确性与重复性的基础。
2.1 核心电极系统（试验的执行与施加单元）
电极系统是模拟污染物引发漏电起痕过程的关键部件，其尺寸、材质及作用力的精确控制直接关系到测试的标准化。
电极尺寸：采用矩形截面电极，尺寸为 5mm ± 0.1mm（长） × 2mm ± 0.1mm（宽）。
电极尖端处理：电极一端边缘被精确地切成 30度角的斜面，以确保与试样表面形成稳定、可重复的线接触。
电极材料：主体为铜，确保良好导电性；在关键接触部位镶嵌高纯度铂金（Pt），铂金段长度≥12mm，纯度≥99.0%。铂金的使用有效避免了电极在试验过程中因电弧侵蚀而产生的损耗，保证了试验条件的长期稳定性。
电极间距：两个电极尖端在试样表面的间距严格控制在 4.0mm ± 0.1mm。
电极对试样的作用力：通过精密砝码或弹簧系统，确保每个电极垂直作用于试样表面的力为 1.0N ± 0.05N，保证接触压力恒定。
2.2 试样规格与试验箱体
试样要求：待测样品尺寸至少为 15mm × 15mm，以确保电极能平整放置；试样厚度应≥3mm，以保证足够的绝缘基础并防止击穿。
试验箱体：
2.3 电气系统与判停机制（性能验证的核心）
电气系统负责提供稳定的测试电压，并智能判断试样的失效。
施加电压：采用可调交流电源，输出电压在 0至600V 范围内连续可调，电源频率适应 48~60Hz。在短路电流达到1.0A ± 0.1A的严苛条件下，系统电压下降不超过10%，证明了电源具有优异的负载能力和稳定性。
智能判停回路：这是本仪器自动化的核心。试验过程中，系统持续监测流过试样的短路电流。当电流持续超过0.5A并维持时间达到2秒钟时，内部智能继电器立即动作，自动切断试验电流，同时仪器发出声光报警或界面指示，明确标识该试样不合格（失效）。这一设计避免了人为误判，确保了结果的一致性与客观性。
2.4 污染液滴控制系统（模拟环境应力的关键）
通过精密控制导电污染液（通常为氯化铵溶液）的滴落，模拟实际使用中的潮湿污染条件。
滴落间隔：液滴滴落的时间间隔严格设定为 30秒 ± 5秒。
滴落高度：滴液针头的尖端到试样表面的垂直距离控制在 30至40mm 之间。
液滴控制方式：采用高精度电磁阀进行液滴的启闭控制，响应迅速，定时准确。
液滴大小：这是试验的重要参数。液滴体积标准为 （20+30）mm³。通过对连续50滴液滴的称重，其总重量应在 0.997克至1.147克之间；对连续20滴液滴，总重量应在 0.380克至0.480克 之间。用户需在试验前按要求对滴液装置进行校准。
滴液针头：采用标准规格，外径为 0.9mm至1.1mm。
2.5 整机工作条件
工作电源：AC 220V，频率50Hz，额定电流约10A，适应普通实验室供电环境。
第三章：智能化操作与触摸屏人机交互
BLD-600V型试验仪配备了高分辨率彩色触摸屏，将复杂的试验操作简化为直观的点触交互，极大提升了操作便捷性与效率。
主界面与核心功能键：
系统控制：设有“总电源启动”、“蠕动泵电源”控制整机及滴液系统的供电。
试验模式选择：提供“直流试验 DC”和“交流试验 AC”入口，满足不同标准的测试需求。
用户管理：“用户登录”与“用户管理”界面实现了操作人员权限分级管理，保障设备与数据安全，符合规范化实验室管理要求。
试验控制界面核心按键：流程控制：“开始试验”、“结束试验”、“泵运行”（启动滴液）、“手动排液”（排出管路气泡）。
参数设置：通过“参数设置”界面，用户可灵活设定“污染物流速”（控制滴液速率）、“报警延时”（电流超标判定时间）、“试验总时间”等关键参数。
状态监控：屏幕实时显示“当前电压”、“实时电流”、“当前流量”、“报警电流设定值”及“试验剩余时间”等，整个测试过程透明可视。
安全与辅助：“高压原点”指示、“报警画面”查看、“报警复位”、“时间清零”以及各电极工位的“模拟短路”测试功能，共同构成了完善的操作与诊断体系。
应用领域：
漏电起痕测试仪是评估绝缘材料在潮湿、污染环境下耐电痕化性能的关键设备，能有效预防因绝缘失效引发的漏电或火灾事故。它在多个行业都有广泛应用：
电工电子产品：测试开关、插座、连接器、PCB基材等使用的绝缘材料（如塑料、陶瓷），确保产品安全。
家用电器：评估洗衣机、冰箱、空调等内部绝缘部件的耐电痕化性能。
照明设备：检测灯具外壳、灯座、镇流器等材料的绝缘安全性。
汽车电子：用于高压连接器、电池包组件、传感器等关键部件的绝缘测试，保障电气系统安全。
材料研发与质量控制：支持新材料开发、配方改进及来料检验，确保材料符合标准。
