绝缘材料在电气设备与电子器件中起着关键作用，其耐电弧性能直接关系到产品的长期运行安全与可靠性。为科学、准确地评价各类固体绝缘材料的耐电弧性能，满足国家标准及国际规范的测试要求，北广精仪凭借在电气检测设备领域多年的技术积淀，正式推出新一代GB/T1411高电压小电流试验仪（又称耐电弧测试仪）。本设备严格按照《GB/T 1411-2002 固体绝缘材料耐高压、小电流电弧放电的试验》（与国际标准IEC 616
2
1、ASTM D495等对接）以及IPC-6
5
0、JEC 1
4
9、UL 746A等标准的核心技术要求研发制造，是进行权威耐电弧性能评定的理想选择。
本说明书将系统阐述该产品的技术参数、功能特点、试验方法及应用案例，旨在为用户提供全面、专业的技术参考。
第一章：产品概述与核心标准遵循
1.1 产品命名与适用范围

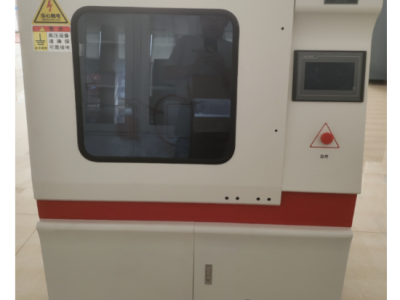

本产品正式命名：GB/T1411高电压小电流试验仪（型号：BDH-20KV系列）。作为新一代耐电弧测试仪，其设计全面契合国家标准GB/T 1411-2002《固体绝缘材料耐高压、小电流电弧放电的试验》的全部技术要求，并与IEC 616
2
1、ASTM D4
9
5、IPC-650等国际主流标准高度兼容。该设备广泛应用于电机、电器、家用电器、汽车电子、新能源、绝缘材料制造等行业，是评价电工用塑料、树脂胶、绝缘漆、薄膜、云母、陶瓷、玻璃、复合材料、绝缘纸板等各类固体绝缘材料耐电弧等级的必备检测仪器。
1.2 标准符合性优势
北广精仪BDH-20KV系列耐电弧试验仪在设计之初，即将标准符合性置于首位：
核心标准：严格遵循 GB/T 1411-2002 国家标准，试验程序、电流/电压等级、电极规格、试验判定等核心要素与国标保持完全一致。
国际接轨：同步兼容 IEC 61621（国际电工委员会）、ASTM D495（美国材料与试验协会）、IPC-650（印制电路板协会）等国际标准，确保测试数据的全球认可度。
行业规范：同样适用于 JEC 149（日本电气学会）、UL 746A（美国保险商实验室）等行业特定的耐电弧测试要求。
此多重标准覆盖能力确保了本设备既可满足国内强制性与研发测试需求，也能服务于产品出口的国际认证。
第二章：设备工作原理与试验过程详解
2.1 工作原理
本设备通过精密的高压发生与电流控制系统，在置于特定环境的两个标准电极间产生可控的高压、小电流电弧。通过模拟材料在实际工况中可能承受的电弧放电侵蚀，按预设的阶段性试验程序，记录材料从产生电弧痕迹直至发生导电通道（击穿）或达到规定时间的过程。其核心在于精确控制电弧电流强度、施加电压及电弧通断时序。
2.2 标准试验过程描述（基于GB/T 1411-2002）
耐电弧试验是一个分阶段进行的递增过程，北广精仪BDH-20KV试验仪内置标准程序，过程如下表所示：
| 试验阶段 | 弧电流 (mA) | 电弧通断时序 | 阶段持续时间 (秒) | 累计试验时间 (秒) |
|---|---|---|---|---|
| 1/8 | 10 | 1/4秒通，7/4秒断 | 60 | 60 |
| 1/4 | 10 | 1/4秒通，7/4秒断 | 60 | 120 |
| 1/2 | 10 | 1/4秒通，7/4秒断 | 60 | 180 |
| 10mA | 10 | 连续导通 | 60 | 240 |
| 20mA | 20 | 连续导通 | 60 | 300 |
| 30mA | 30 | 连续导通 | 60 | 360 |
| 40mA | 40 | 连续导通 | 60 | 420 |
过程解析：
初始阶段（1/8, 1/4, 1/2）：采用间歇电弧模式，电流为10mA，电弧以短脉冲方式施加，模拟轻微放电条件。
后续阶段（10mA 至 40mA）：采用连续电弧模式，电流阶梯式增大（10mA，20mA，30mA，40mA），模拟愈发严酷的持续放电环境。
设备自动记录材料在哪个阶段发生失效（如产生导电通道），从而确定其耐电弧等级（秒）。
第三章：北广精仪BDH-20KV系列关键技术参数与配置优势
北广精仪在本设备中集成了高精度测量与多重安全防护技术，确保测试数据准确可靠，操作安全无忧。
3.1 主要电气与性能技术参数
电源输入：交流220V，50/60Hz，适应国内标准供电环境。
高压输出：交流 0 – 20 kV 连续可调。电压调节精度高，可实现无极平滑升降。
设备容量：2 kVA，提供稳定充足的功率储备。
试验模式：具备 间歇电弧 与 连续电弧 两种标准模式，并可根据研发需求进行自定义编程。
试验电流：10 mA, 20 mA, 30 mA, 40 mA 四档标准电流值可选，覆盖全部标准测试范围。
电压控制误差：优于 ±2%，确保高压施加的准确性。
电弧通断时间控制误差：优于 ±5 ms，精确还原标准规定的间歇时序。
电流控制精度：优于 ±10%，保证各阶段电流稳定。
电流测量精度：优于 ±1.5%，为结果判定提供高精度数据基础。
电极参数：
3.2 全面多层级的智能安全防护系统
为确保操作人员与设备安全，北广精仪设计了多重硬件与软件联锁防护：
超压保护：输出电压超过安全阈值时自动切断。
过流保护：试验回路电流异常增大时自动保护。
短路保护：试样或线路意外短路时立即动作。
安全门连锁保护：试验舱门未完全关闭时，高压无法启动。
软件误操作保护：关键操作需二次确认，防止误触发危险步骤。
3.3 标准配置清单
每套北广精仪BDH-20KV耐电弧测试仪出厂标准配置包含：
试验主机（含电弧发生舱、控制系统） 一台
20 kV 高压发生器 一台
标准试验电极（不锈钢板状电极与钨钢棒状电极组合） 两套
安全放电棒（树脂绝缘柄） 一支
《产品使用与维护说明书》 一份
产品合格证 一份
第四章：应用案例分析
案例一：某知名家电企业绝缘塑料件质量管控
该企业为其新系列高压电饭煲的内部绝缘支架选材，需在PP（聚丙烯）与PBT（聚对苯二甲酸丁二醇酯）两种工程塑料中抉择。使用北广精仪BDH-20KV耐电弧测试仪，依据GB/T 1411标准对两种材料的试样进行测试。结果显示，PBT材料的耐电弧时间达到320秒，而PP材料在240秒左右发生击穿。结合其他机械性能测试，该企业最终选择耐电弧性能更优的PBT材料，显著提升了产品在异常浪涌下的长期安全可靠性，顺利通过了国家强制性安全认证（CCC）。
案例二：绝缘材料生产企业新产品研发
某绝缘材料公司开发一款用于新能源汽车充电桩模块的新型阻燃环氧树脂灌封胶。研发过程中，利用本设备对不同配方（A: 基础配方，B: 添加新型陶瓷填料，C: 优化固化体系）的样品进行耐电弧性能对比测试。数据表明，配方B的耐电弧性能最优，较配方A提升了约40%，成功达到客户提出的>400秒的技术指标。该精确的测试数据为配方优化提供了关键依据，助力新产品快速定型并赢得市场订单。
第五章：操作优势与北广精仪服务承诺
智能触摸屏控制：采用大尺寸彩色触摸屏，界面直观，参数设置、程序调用、过程监控、数据存储一体完成，操作简便。
高稳定性与复现性：得益于精密的电压电流控制和高品质元器件，测试结果重复性与复现性极佳，满足实验室质量控制要求。
数据存储与导出：支持多组试验数据存储，并可通过USB接口导出，便于报告生成与数据分析。
北广精仪服务：我们提供完善的技术培训、安装调试、一年保修与终身技术支持服务。拥有专业的应用工程师团队，可协助用户解决测试方法开发、标准解读等实际问题。
总结
北广精仪仪器设备有限公司生产的GB/T1411高电压小电流试验仪（耐电弧测试仪 BDH-20KV系列），是一款严格对标国家标准、兼容国际主流规范的先进检测设备。凭借其精确的参数控制（0-20kV连续可调，电流四档精准）、完全符合标准的电极系统（110度夹角，6.35mm间距可调）以及多重安全保障机制，已成为众多质检机构、科研院所及高端制造企业评价绝缘材料耐电弧性能的值得信赖的选择。选择北广精仪，即是选择精准、安全与可靠。
应用领域：
耐电弧测试仪是评估绝缘材料在高压电弧下耐受能力的关键设备，主要应用领域包括：
一、电力行业
电线电缆：确保电力传输安全，防止电弧引发短路或火灾。
开关设备：测试断路器、隔离开关等绝缘部件的耐久性。
变压器与电机：评估绕组绝缘材料的长期可靠性。
二、电子与电气设备
电路板（PCB）：验证基材（如FR-4）在高电压下的绝缘稳定性。
连接器与端子：测试接触点周围绝缘材料的抗电弧能力。
家用电器：确保内部绝缘材料（如电机绕组、电路板）的安全性。
三、汽车工业
车载电气系统：评估线束、点火系统、高压电池包等部件在振动、高温环境下的耐电弧性能。
四、航空航天
航空器与航天器：测试极端环境（如高低温、低压）下绝缘材料的可靠性，用于发动机、航电系统等。
五、化工与冶金
化工设备：评估绝缘材料在腐蚀性环境中的电气性能。
冶金设备：
