在电气绝缘材料的研发、生产与质量控制领域，精准评估材料在严酷环境下的耐漏电起痕与蚀损性能至关重要。这不仅直接关系到电工电子产品、家用电器及新能源设备的安全性与使用寿命，更是确保其符合国际国内严格标准（如GB/T6553及IEC 60587）的关键。北京北广精仪仪器设备有限公司推出的单工位高压漏电起痕检测仪，正是为满足这一核心需求而设计的高精度、高性能试验解决方案。本设备型号为BLD-6000V，以高达6000V的可调电压、智能化的控制与安全系统，为材料绝缘性能的权威测评提供了可靠保障。
一、核心参数与技术规格详解
1. 主体与电气参数：高电压宽范围设计

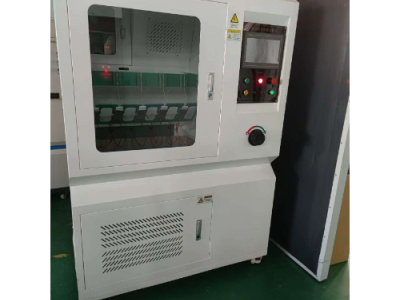

本检测仪的核心设计围绕精确产生和稳定控制高压进行。其采用模块化箱体结构，配备宽敞的观察窗，便于在保证安全的前提下实时观察试验过程。关键电气参数如下：
额定试验电压范围： 1000V ~ 6000V（AC/DC）连续可调，精度高达±1%，满足从常规到极端严酷等级的全部测试需求。
电源输入： 单相交流 AC 220V / 50Hz，最大工作电流为 25A。
安全保护机制： 设备内置先进的 智能故障电流监测与继电保护系统。当试验回路中的短路电流达到或超过设定的报警阈值（例如标准中常见的 1.0A，持续时间为可设置的 2秒），系统将立即动作，自动切断高压输出，并以声光方式发出“试品不合格”报警提示，防止材料彻底失效引发火灾或其他危险。
2. 电极与样品系统：标准化高精度组件
准确的测量始于标准化的样品装载环境。
电极规格： 设备标配符合GB/T6553及IEC标准的不锈钢电极一对（规格2），电极厚度为 0.5mm，所有几何尺寸均严格按照标准图纸加工，确保电场分布的准确性。上下两电极的中心间距精密可调并固定于 50mm ± 0.5mm。
滤纸规格： 为确保污染液滴在样品表面均匀扩散，设备提供标准规格滤纸（包），其厚度为 0.15mm ~ 0.17mm。
3. 污染液供给与控制系统：精确滴液模拟工况
模拟“湿污”环境的关键在于稳定、精确地施加污染物。
污染液配置： 试验需使用浓度为 0.1% 的氯化铵（NH₄Cl）溶液，溶剂必须为蒸馏水或去离子水以保证溶液电导率的一致性。标准建议溶液现配现用，最长储存周期不超过四周。
污染物流速： 通过高精度蠕动泵（台） 驱动，实现对污染物流速的数字化无级调节，典型流速档位包括但不限于： 0.075 mL/min、0.15 mL/min、0.30 mL/min、0.60 mL/min、0.90 mL/min，全面覆盖标准规定的不同严酷等级测试条件。
流速校准步骤： 在正式加压试验前，操作者需启动 “手动排液” 功能，在不施加电压的情况下，让液体稳定滴落约2分钟，以确保液滴在两电极间的样品表面形成稳定导电路径。
4. 时间与流程控制：智能化设定与管理
试验时间设定： 控制面板允许对总试验时间进行灵活设定，范围可覆盖 0至9999分钟，满足长时间耐电痕化的考核需求。
试验流程控制： 设备严格遵循“先滴液稳定，后加压；先降压，后停液”的自动化流程逻辑，确保试验条件的复现性与安全性。
二、智能化人机交互与控制系统
BLD-6000V搭载现代化工业级触摸屏控制系统，将复杂的试验参数设置与过程监控变得直观、便捷。
主运行界面： 集成 “总电源启动”、“蠕动泵电源” 开关，以及 “直流试验DC”、“交流试验AC” 模式入口，方便快速选择。同时设有 “用户登录” 和 “用户管理” 界面，支持多级权限管理，保护关键试验参数不被误修改。
核心操作按钮： 界面上清晰排列 “开始试验”、“结束试验”、“泵运行”、“时间清零”、“参数设置”、“手动排液” 等核心功能按键。实时显示 “当前流量”、“当前电压”、“报警电流”、“实时电流” 等关键参数，让试验过程透明可控。特别设置的 “A/B/C/D/E电极短路” 模拟按钮，便于设备自检与校准。
参数设置界面： 用户可以在此对 “污染物流速”、“报警延时时间” （即短路电流持续多久后触发保护，默认为2秒）、“试验总时间” 等核心条件进行精确设定。
报警与处置界面： 一旦发生报警，操作人员可进入报警界面查看详细信息，并通过 “报警复位” 按钮在确认安全后解除报警状态。
三、标准化的操作步骤（应用方法）
该检测仪的操作严格遵循标准流程，确保数据的可比性与权威性。
准备与安装： 将设备水平放置，移除内部填充物。按照标准要求制备试样，并精确地将其安装于两电极之间。在上下电极与试样之间各放置规定数量（通常为8张）的标准滤纸，用以吸收和传导污染液。
溶液准备与调试： 配置合格的0.1%氯化铵溶液并注入储液箱。连接并启动设备电源，通过“手动排液”功能，在不加压情况下调整滴液管高度与方位，确保液滴能稳定滴落在电极间的滤纸与试样上。
参数设定与试验： 关闭试验箱门。根据预设的试验等级（如CTI或PTI测试要求），在触摸屏上设定对应的试验电压、滴液流速、报警延时及总试验时间。操作人员首先启动 “泵运行” ，然后按下 “开始试验” ，设备将按照“先通液，后加压”的逻辑自动执行。
试验监控与结束： 试验过程中，操作者可通过观察窗和触摸屏实时数据监控样品的状态。若样品发生持续漏电导致电流超过阈值并持续设定时间，设备将自动切断电压并报警；若样品发生起火等剧烈反应，应迅速按下 “急停” 按钮或切断总电源。试验结束后，需开启 “排风扇” 排出废气，并关闭所有电源。
四、广泛的材料应用领域与案例剖析
GB/T6553-2003《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》 及其对应的国际标准IEC 60587是设计该设备的根本依据。这使得BLD-6000V在以下领域成为不可或缺的质量控制与研发工具：
高压电器与输变电行业： 用于测试 开关设备、母线槽、绝缘子、套管 等所用绝缘材料的耐漏电起痕指数（CTI）和相比漏电起痕指数（PTI）。特别是在沿海、化工等污秽等级较高（IV级）的户外环境中，材料的该项性能直接决定设备能否安全稳定运行。案例：某高压绝缘子生产商在产品送检国网前，使用该设备对新配方高温硫化硅橡胶伞裙材料进行PTI测试，成功筛选出最优配方，使其产品在模拟沿海盐雾加速试验中表现优异，顺利通过型式试验。
家用电器与消费电子： 应用于各类 电源适配器、插头插座、连接器、电控板 等部件的绝缘塑料（如PC、PA、PBT及其阻燃增强材料）的评估。案例：某知名小家电企业为其出口欧洲的咖啡机电控盒选材，使用BLD-6000V对两款候选的阻燃PBT材料进行对照试验，快速识别出一款在模拟冷凝水污染下的耐电痕化性能不足的材料，避免了潜在的售后安全风险和市场召回损失。
轨道交通与汽车电气： 适用于列车牵引系统、车载充电机（OBC）、高压配电盒（PDU）及新能源汽车“大三电”系统的连接器与支架绝缘部件。高速运行的车辆底盘部位易溅上含盐分、融雪剂的污水，对绝缘材料的耐电痕化能力提出极高要求。案例：某新能源车连接器供应商，利用6000V电压档位，对其PEEK材质的快充连接器绝缘体进行“最高使用电压”条件下的漏电起痕试验，验证其在极端工况下的长期电气安全冗余，为正向设计提供了关键数据支撑。
新能源领域： 在光伏发电系统中，太阳能电池背板、接线盒、汇流箱长期暴露于湿热、紫外线与污秽环境中，漏电起痕是其主要失效模式之一。该设备可精确测试不同结构（如PET/含氟薄膜/EVA复合层压）背板的耐电痕化性能。案例：光伏背板制造商用它来验证新产品在模拟酸雨污染液（IEC标准污染物）作用下的性能，为产品取得TÜV等国际认证提供核心试验报告。
工程塑料与复合材料研发： 科研院所及材料企业的研发部门，常用此设备定量评估不同树脂基体、阻燃剂体系（如无卤阻燃剂 vs. 传统溴锑体系）、填料（如玻璃纤维、矿物填充）对绝缘材料耐电痕化性能的影响规律，指导新材料的配方优化。案例：某大学高分子材料实验室，通过对比不同氢氧化铝（ATH）表面改性处理后尼龙66的CTI值，揭示了填料与基体界面相容性对电痕化路径发展的影响机制，研究成果发表在核心期刊。
五、安全规程与后续服务保障
为确保操作人员和设备的安全，使用本检测仪必须严格遵守规程：
安全接地： 设备必须可靠接地，防止高压静电或漏电伤人。
上电禁操作： 在安装样品、调整电极间距或进行任何设备内部调试时，务必确保试验回路已完全断电。
维护与保养： 试验结束后，若长时间不使用，务必清空并清洗储液箱及蠕动泵管道，防止残留的盐溶液腐蚀关键部件。
应用领域：
漏电起痕测试仪是电工电子产品安全检测的关键设备，主要用来评估绝缘材料在潮湿环境下的耐电痕化性能，防止因漏电起痕引发的火灾或触电事故。它的应用非常广泛，覆盖了多个行业和领域。
核心应用领域
电工电子产品：用于测试印刷电路板（PCB）、绝缘支架、线圈骨架等材料的耐电痕化性能，确保产品在潮湿环境下的安全。
家用电器：对洗衣机、冰箱、空调等内部的绝缘部件进行测试，防止因长期使用导致的漏电风险。
汽车电子：评估汽车线束、连接器、传感器等部件的绝缘材料，确保车辆在潮湿环境下的电气安全。
新能源领域：用于测试锂电池连接器、充电桩绝缘部件等，评估其在恶劣环境下的长期可靠性。
照明设备：对灯具外壳、灯座、镇流器等进行测试，防止因漏电导致的火灾隐患。
材料研发与质量控制：在新材料开发、配方改进和来料检验中，用于评估绝缘材料的耐电痕化性能。
