一、 产品核心价值与市场定位

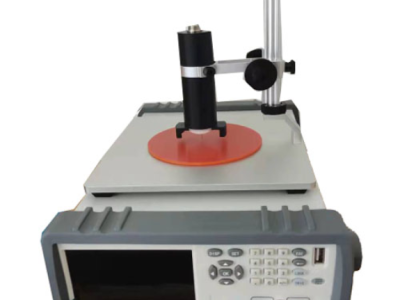

双电测电四探针电阻率/方阻测试仪专为测量半导体材料、金属涂层、导电薄膜、块状材料的方块电阻（Rs）、体电阻率（ρ）与电导率（σ） 而设计，同时具备高精度直流电阻（R） 测量功能，是科研开发、质量控制、生产分选环节不可或缺的核心检测设备。
市场定位明确：BEST-300C为高端精密型，以其0.01%的电阻基本精度、10档宽量程和丰富的智能化功能，满足前沿材料研究和高标准产线需求；BEST-300则为经济实用型，在保证核心测量功能的基础上，为用户提供高性价比解决方案。
二、 核心功能与独特技术优势
本产品技术集成了现代微电子测量技术的多项优势，其核心价值体现在以下几个方面：
双电测原理（四端子/开尔文测试法）与OVC功能：这是确保高精度的基石。仪器采用四端子测量法，通过独立的驱动（DRIVE）和感应（SENSE）回路，彻底消除了测试线电阻和接触电阻对测量的影响。内置的OVC（热电势补偿） 功能，可通过注入和切断测试电流，自动计算并消除由环境温差或不同金属接触产生的热电势，为微电阻（如μΩ级）测量提供了可能。
宽量程与高分辨率测量：电阻测量范围：覆盖20mΩ 至 10MΩ，共10个量程。方块电阻/电阻率测量范围：理论覆盖10⁻⁷ Ω/□ 至 10⁺⁸ Ω/□。最高分辨率：0.1μΩ，可精确捕捉材料电阻的微小变化。
双测试模式与智能化切换：四探针模式：标配直排与矩形四探针可选，适用于片状、块状材料的方块电阻和体电阻率测量。仪器内置算法，可根据输入的探针间距、样品厚度和样品模式（无限大/无限薄），自动计算并显示电阻率、方阻和电导率，单位自动换算，无需人工查表与计算。开尔文夹模式：使用开尔文测试夹，直接精确测量电阻、线圈、连接器等元器件的直流电阻。仪器通过自动电流换向功能进行正反向测量并取平均值，进一步消除热电势等系统误差，测薄片时自动进行厚度修正。
精密温度补偿与换算系统：温度补偿（TC）：连接测温探头后，可将实测电阻值按用户设定的基准温度和材料温度系数，换算为标准温度下的电阻值，修正环境温漂带来的测试偏差。温度换算（ΔT）：输入初始电阻与环境温度后，可自动计算材料通电后的温升值，用于评估马达、变压器绕组等在工作状态下的热性能。
高速自动化分选与多档比较器：测试周期：最快可达2.2ms（快速模式），满足高速产线需求。强大的分选功能：支持高达10档（BIN0-BIN9） 的多档分选，结合绝对值或百分比比较模式，可将被测件精准分类为超上限（HI）、合格（IN）、超下限（LO）、异常（ERR）及特定分选档。多重结果指示：结果可通过面板彩色LED灯、讯响报警、屏幕显著标识以及EXT I/O外部端口信号即时输出，极大提升自动化产线作业效率。
智能化操作与数据管理：4.3英寸高分辨率彩色TFT触摸屏，支持中/英文双语界面切换。面板保存功能：可将多达200组完整测试条件（参数设置）以文件形式存储和调用。丰富的数据接口：标配RS-232C/4
8
5、LAN（以太网）、USB Host（U盘）、EXT I/O接口，支持与PC软件联机，实现数据的自动记录、存储、图表生成及远程控制。
三、 典型应用场景与使用案例
本仪器的应用贯穿了从基础材料研究到终端产品质控的全链条。
案例一：新型透明导电薄膜（ITO/FTO）的研发与质量控制
应用：在柔性显示器、触摸屏、太阳能电池研发中，需要精确评估ITO薄膜的方块电阻（方阻），它直接关系到器件的导电性与透光性平衡。
操作：使用矩形四探针，在仪器上设置探针间距（如1mm）、样品模式（无限薄），将探针轻轻压在薄膜样品表面。
过程：仪器自动施加微小测试电流，双电测并电流换向，立即显示方阻值（Ω/□）及电阻率。研发人员可快速对比不同溅射工艺、退火温度下薄膜的性能。产线上，设置方阻上下限（如50-150 Ω/□），仪器自动分选，LED灯亮绿（IN）为合格，亮红（HI/LO）则报警，数据通过LAN口上传至MES系统。
案例二：半导体晶圆与硅片电阻率的在线分选
应用：半导体制造中，晶圆的体电阻率是判断掺杂浓度和均匀性的关键参数。
操作：将晶圆置于自动测试台，测试台带动直排四探针步进移动至测试点。
过程：仪器外部触发模式（EXT I/O） 接收测试台发出的TRG信号，在1ms内完成测量，并通过EXT I/O的EOC（测量结束） 和 BINx（分选档） 信号将结果（如P型，电阻率0.1-1 Ω·cm档）反馈给测试台和机械手，实现晶圆的自动分类与流转，测试速度满足产线节拍。
案例三：新能源电池极片涂层电阻率的均匀性检测
应用：锂电池正负极涂层的导电性直接影响电池内阻和倍率性能。需要检测涂层方阻的均匀性。
操作：在极片边缘和中心选取多个点，使用四探针进行测量。
过程：开启温度补偿功能，消除实验室环境温差影响。利用移动平均功能平滑测量跳动。将各点数据通过U盘导出，在电脑上用配套软件绘制电阻率分布图，分析涂布工艺的稳定性。
案例四：金属材料与合金导电性能的精确评估
应用：评估纯铜、铝合金线材、新型高导材料的电导率是否符合标准（如IACS%）。
操作：对块状样品，使用四探针法测量电阻率；对线材，使用开尔文夹法测量直流电阻，并通过几何尺寸计算电阻率。
过程：仪器直接显示电导率值（单位可选S/m, MS/m等）。通过高精度（基本精度0.01%） 的测量，可精确区分不同纯度或热处理状态的金属材料。对于新材料研发，高分辨率的测试数据是论文发表和性能对标的关键依据。
案例五：功率器件封装内部连接电阻的微欧级检测
应用：IGBT、MOSFET等功率模块内部键合线、焊接点的导通电阻（通常在mΩ级）是影响模块损耗和可靠性的关键。
操作：使用微型开尔文测试夹或专用探针，精准接触被测点。
过程：选择20mΩ或200mΩ量程，开启OVC功能和接触检测。仪器自动剔除热电势，并在接触不良时提示“CONTACT TERM”错误。精确测量毫欧级电阻，用于筛选焊接质量不佳的模块，预防早期失效。
四、 BEST-300C与BEST-300参数对照
为了使选型更清晰，现对两款仪器核心指标进行对照：
| 项目 | BEST-300C（高端型） | BEST-300（经济型） |
|---|---|---|
| 电阻基本准确度 | ±0.01% rdg. ±0.001% f.s. | ≤ ±3% |
| 方阻/电阻率基本准确度 | ±2% rdg. ±0.01% f.s. | ≤ ±3% |
| 整机不确定度/误差 | ≤±1% | ≤±3% |
| 电阻量程（手动） | 10档：20mΩ, 200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 10MΩ | 6档：2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ |
| 方块电阻测量范围 | 10⁻⁷ 至 10⁺⁸ Ω/□ | 10⁻⁴ 至 10⁺⁵ Ω/□ |
| 显示与语言 | 4.3寸彩色TFT，中/英文可切换 | 英文显示 |
| 分选功能 | 10档多档分选，带自动比较器 | 无（或基础分选） |
| 自动化功能 | 全量程自动/手动清零，自动电流换向，厚度修正 | 无 |
| 数据接口 | RS232/485, LAN, USB, EXT I/O（丰富） | 基础接口 |
| 软件支持 | 可选配功能完善的PC端数据管理软件 | 基础支持 |
五、 技术规格与详细参数
一般参数
测量参数：电阻(R)、方块电阻(Rsq)、电阻率(ρ)、电导率(σ)。
测量范围：电阻 20mΩ ~ 10MΩ (10档)；方块电阻/电阻率理论范围 0.0001mΩ ~ 10.0000MΩ。
测量电流：DC 1μA ~ 1A，多档可选，可根据被测件允许功耗选择大小电流。
测试速度：快速(2.2ms)，中速(21ms@50Hz)，慢速1(102ms)，慢速2(202ms)。
显示器：3.5英寸/4.3英寸高分辨率TFT液晶屏。
操作环境：温度0℃ ~ 40℃，湿度80%RH以下（无凝结）。
电源：AC 100V ~ 240V，50/60Hz，额定功率约40VA。
外形尺寸与重量：约325(L)×215(W)×96(H) mm，重量约2Kg。
精度参数（以BEST-300C为例）
在23±5℃，湿度<80%条件下，保证精度1年。
（以下为部分量程示例，OVC开启时精度更优）
20Ω量程 (22.0000Ω):
200kΩ量程 (220.000kΩ):
应用领域：
双电测四探针电阻率测试仪在半导体材料测试中应用广泛，尤其适合高精度测量需求。以下是具体应用领域：
1. 半导体材料测试
硅单晶、锗单晶、硅片：测量电阻率和方块电阻，评估导电性能。
扩散层、外延层：检测薄层电阻，判断扩散层质量。
太阳能电池：测量电阻率、少子寿命等参数，评估电池性能。
2. 科研与高校
材料科学：研究半导体材料的电阻率、掺杂类型及电子迁移率。
物理实验：教学演示四探针法原理及测量方法。
3. 工业生产
半导体器件厂：质量检测，确保产品性能达标。
陶瓷制造：测量陶瓷材料电阻率，优化配方。
金属加工：测试金属材料电阻率，改进工艺。
4. 其他领域
光伏行业：太阳能电池片电阻率与方阻测量。
合金与陶瓷：材料电阻率测试，支持研发。
5. 技术优势
自动修正：消除样品几何尺寸、边界效应等影响。
高精度：测量范围广（电阻率0.0001-19000Ω·cm）。
非破坏性：无需制备接触电极，保护样品。
