一、 概述与标准依据
电气绝缘材料耐电弧试验仪是依据GB/T 1411-2002《固体绝缘材料耐高电压、小电流电弧放电的试验》（等同采用IEC 61621:1997国际标准）及其他相关国际国内标准设计制造的专业检测设备。本仪器能够评估固体绝缘材料在高压小电流电弧放电作用下的耐受能力，通过模拟逐渐严酷的电弧条件，测量材料从试验开始直至形成导电通道或持续燃烧的总时间（秒），即耐电弧时间，从而对材料的耐电弧性能进行定量化评定。
该试验对于电机、电器、家用电器、电子产品等行业所使用的电工塑料、树脂胶、绝缘漆、薄膜、层压制品、云母、陶瓷等各类固体绝缘材料的研发、筛选与质量控制具有至关重要的指导意义。通过本试验获得的耐电弧数据，可以为材料配方的优化、生产工艺的改进以及产品绝缘可靠性的预判提供科学的依据，尤其适用于材料的初步筛选和质量一致性检验。
二、 核心设计原理与测试程序
本试验仪的核心是再现标准所规定的严格电弧条件。试验采用钨制电极，在试样表面施加可编程控制的间歇性或连续性高压小电流电弧。其测试过程遵循逐级严酷的七个标准阶段（如表1所示），电弧的严酷程度通过精确控制的电流值（10mA - 40mA）和通断模式（间歇/连续）分阶段递增，直至试样失效。
表1：标准耐电弧试验程序 (依据GB/T 1411-2002/IEC 61621)
| 试验阶段 | 弧电流 (mA) | 通断时间周期 | 阶段持续时间 (秒) | 累计试验时间 (秒) |
|---|---|---|---|---|
| 第一阶段 | 10 | 1/8秒通，7/8秒断 | 60 | 60 |
| 第二阶段 | 10 | 1/4秒通，3/4秒断 | 60 | 120 |
| 第三阶段 | 10 | 1/2秒通，1/2秒断 | 60 | 180 |
| 第四阶段 | 10 | 连续导通 | 60 | 240 |
| 第五阶段 | 20 | 连续导通 | 60 | 300 |
| 第六阶段 | 30 | 连续导通 | 60 | 360 |
| 第七阶段 | 40 | 连续导通 | 直至失效 | >360 |
（注：上述阶段，特别是前三个阶段的具体时间分配以最新的GB/T 1411-2002为准，该标准较之旧版有所修订。）
三、 主要技术参数与性能指标

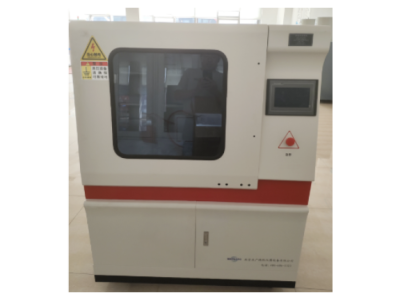

本仪器系列中的典型型号，如BDH-20KV触摸屏耐电弧试验仪，具备以下先进技术规格，确保测试结果精准可靠：
1. 电源与输出系统
输入电源：交流220V，50Hz。
输出电压：交流0 – 20 kV，高压连续平滑可调，调节精度高。
电器容量：2 kVA，提供稳定充沛的功率输出。
开路试验电压：可达15kV（符合标准对变压器次级额定开路电压的要求）。
试验电流：10mA、20mA、30mA、40mA多档可选，严格按照标准程序自动或手动切换。
电流控制精度：优于±10%，确保各阶段电流设定准确。
电流测试精度：优于±1.5%，实现对电弧电流的精确监测。
2. 控制与测量精度
试验电压控制误差：优于 2%。
电弧通断时间误差：< 5 ms，远高于标准要求，保证间歇电弧周期的高度准确性。
计时系统：采用高精度计时器，准确至±1秒，精确记录耐电弧时间。
3. 关键机械结构参数
电极系统：
试样要求：标准推荐试样厚度为3 mm ± 1 mm，测试区域应平坦，且距边缘和既往试验点有足够距离。
4. 安全与保护系统
多重安全防护：具备超压保护、过流保护、短路保护等多重电气安全机制。
联锁安全防护：试验箱门或防护罩配备安全门开启保护，开门自动切断高压，保障操作人员绝对安全。
软件保护：设有软件误操作保护逻辑，防止不当操作损坏设备或试样。
5. 人机交互与智能化
操作界面：采用大尺寸彩色触摸屏，直观显示试验电压、电流、阶段、时间等全部参数。
控制方式：支持全自动程序控制，按照标准七个阶段自动升压、切换电流及通断模式，并自动判定失效、停止计时。
数据记录：自动存储试验数据，并可输出包括失效时间、各阶段状态在内的完整试验报告。
四、 设备组成与关键部件
一套完整的耐电弧试验仪通常包含以下核心部件：
试验主机：集成控制电路、测量单元及安全保护系统。
高压发生器：输出0-20kV连续可调的高压。
精密电极装置：包含符合标准几何尺寸和压力的钨电极及其精密的调节、固定机构。
试验箱：密闭或不通风的箱体（尺寸不小于300mm x 150mm x 100mm），用于放置试样和电极，防止空气流动干扰电弧。
电弧断续器：由高精度电机驱动或电子电路控制，实现毫秒级精度的通断时序（用于前三个阶段）。
校准与测量单元：包含用于校准开路电压和次级电流的接口与辅助工具。
五、 试验操作与结果解读概要
1. 试样准备与处理
试样需按照标准（如IEC 60212）在温度23°C ± 2°C、相对湿度50% ± 5% 的标准大气条件下至少处理24小时，并在试验前清洁表面。
2. 试验过程
将处理好的试样置于电极下，调节好间距和压力。启动自动试验程序后，仪器将依次执行表1中的七个阶段。操作者可通过观察窗（建议佩戴防紫外线眼镜）观察电弧形态及试样变化。
3. 失效判定
当发生以下情况之一时，即判定试样失效，计时自动停止：
试样内形成持久的导电通道。
电弧引起材料燃烧，且在电弧切断后火焰仍持续。
其他明显的、符合标准定义的失效现象（如因剧烈释放气体导致电弧严重不稳定等）。
4. 结果报告
试验报告应至少包括：
被试材料的详细标识与厚度。
试验前的条件处理详情。
耐电弧时间：通常至少进行5次有效试验，报告其中值、最小值和最大值（单位：秒）。
试验过程中观察到的特殊现象，如冒烟、起火、软化、起痕等。
六、 应用领域与重要性
本试验仪广泛应用于但不限于以下领域：
材料研发：评估新型绝缘材料或配方的耐电弧性能，对比不同材料的优劣。
质量控制：作为原材料进货检验或成品出厂检验项目，确保材料批次间性能稳定，符合安全规范。
标准化认证：为产品满足UL 746A、IPC 6
5
0、JEC 149等国际电工与电子行业标准提供关键测试数据。失效分析：帮助分析电气设备中绝缘部件在电弧故障下的行为与失效模式。
应用领域：
耐电弧测试仪主要用于评估固体绝缘材料在电弧放电作用下的耐受能力，广泛应用于多个行业。以下是其主要应用领域：
1. 电力行业
电线、电缆、开关设备：评估其在高电压、大电流条件下的耐电弧性能，确保安全运行。
绝缘材料：如绝缘漆、绝缘油等，测试其耐电弧特性。
2. 电子行业
电路板、连接器：评估高电压条件下的绝缘性能，提高设备可靠性。
光伏膜材料：测试其耐电弧性能，确保光伏设备安全。
3. 汽车行业
电气系统：评估高温、高湿等恶劣条件下的耐电弧性能，确保车辆安全。
4. 航空航天
绝缘材料：评估其在高电压、大电流等恶劣条件下的耐受能力。
5. 化工与冶金
设备绝缘材料：筛选高性能绝缘材料，确保设备在恶劣电气环境下的安全运行。
